वर्म गियर हेड SWJMK, SWMK
- सर्वो अनुप्रयोगों के लिए सामान्य प्रयोजन वाले गियर हेड जो उच्च आर्थिक दक्षता और कम लीड-टाइम प्राप्त करते हैं।
- वर्म गियर हेड SWJMK और SWMK समकोण शाफ़्ट प्रकार हैं जो उच्च शक्ति और शांत संचालन को सक्षम करते हैं।
- आउटपुट शाफ्ट: खोखला
- संगत सर्वो मोटर्स: 0.2 से 7kW
- कमी अनुपात: 1/10 से 1/60
विशेषताएँ
-
अर्थव्यवस्था
हमने सर्वो अनुप्रयोगों के लिए सामान्य प्रयोजन वाले गियरहेड को अनुकूलित किया है, जिससे हम उत्पादों को किफायती और कम वितरण में वितरित कर सकते हैं।
-
・कम शोर और कंपन

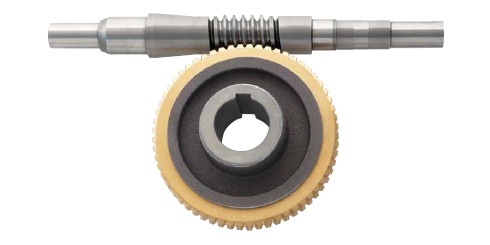

अन्य प्रकार के गियर ट्रांसमिशन के विपरीत, वर्म गियर स्लाइडिंग संपर्क के कारण कंपन और शोर को काफी हद तक कम कर देता है।
-
・तेल सील का लंबा जीवन प्राप्त हुआ - एक अद्वितीय नई तेल सील संरचना को अपनाया गया

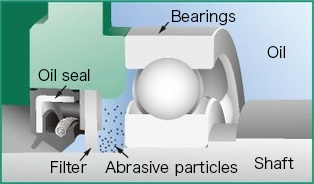

नई तेल सील संरचना में तेल सील के अंदर एक फिल्टर शामिल किया गया है, जो घिसे हुए कणों को सील में प्रवेश करने से रोकता है, जिससे इसका जीवनकाल बढ़ जाता है।
-
・स्थान की बचत
फ्लैंज माउंटिंग पर आधारित एक समर्पित केस का उपयोग किया जाता है, जो पूरे उपकरण की कॉम्पैक्टनेस में योगदान देता है।
-
・आउटपुट शाफ्ट बैकलैश (अनुमानित मान)
इकाई: मिनट आकार SWJMK35 SWJMK42 SWJMK50 SWJMK63 SWJMK70 SWMK80 SWMK100 कोण 40 30 25 20 15 *यह कोई गारंटीकृत मूल्य नहीं है।
कैटलॉग और निर्देश पुस्तिका
मॉडल संख्या प्रदर्शन उदाहरण
| SWMK | 100 | T | 40 | LF | - | □□□C |
| ｜ प्रकार |
｜ आकार |
｜ माउंटिंग स्थिति |
｜ कमी अनुपात |
｜ अक्ष व्यवस्था |
｜ माउंट कोड |
|
| नीचे दी गई तालिका देखें | नीचे दी गई तालिका देखें | (क्लैंप प्रकार) |
| आकार | 35～63 | 70 | 80, 100 | ||
|---|---|---|---|---|---|
| माउंटिंग स्थिति | E | E | T | B | V |
| अक्ष व्यवस्था |  |
 |
 |
 |
 |
■ त्सुबाकी मॉडल नंबर नेविगेशन
शृंखला
EWJMK/EWMK: ये ऐसे प्रकार हैं जो मूल रूप से पैरों पर लगे होते हैं। 70 और उससे कम आकार EWJMK श्रृंखला के हैं, और 80 और उससे अधिक आकार EWMK श्रृंखला के हैं।
SWJMK/SWMK: ये फ्लैंज माउंटिंग और ऑन-शाफ्ट माउंटिंग पर आधारित प्रकार हैं। 70 और उससे कम आकार SWJMK श्रृंखला के हैं, और 80 और उससे अधिक आकार SWMK श्रृंखला के हैं।
आकार
रिड्यूसर का आकार बताता है.
माउंटिंग स्थिति
E या T: EWJMK और SWJMK श्रृंखला के लिए E,
EWMK और SWMK श्रृंखला के लिए, यह T है।
E को सभी दिशाओं में स्थापित किया जा सकता है, और T एक ऐसा प्रकार है जहां इनपुट शाफ्ट आउटपुट शाफ्ट के ऊपर होता है।
बी: इस प्रकार में इनपुट शाफ्ट आउटपुट शाफ्ट से कम होता है।
V: एक प्रकार जिसमें आउटपुट शाफ्ट ऊर्ध्वाधर होता है।
कृपया विवरण के लिए नीचे दिए गए आरेख को देखें।
कमी अनुपात
कमी अनुपात को दर्शाता है.
अक्ष व्यवस्था
माउंटिंग सतह और इनपुट/आउटपुट शाफ्ट के बीच संबंध को इंगित करता है।
कृपया विवरण के लिए नीचे दिए गए आरेख को देखें।
माउंट कोड
उस माउंट कोड को निर्दिष्ट करें जो आपके द्वारा स्थापित की जा रही मोटर से मेल खाता हो।
उत्पादों की सूची
*विस्तृत जानकारी देखने के लिए मॉडल नंबर पर क्लिक करें। सभी खोलेंसभी बंद करें
आकार 35 (मॉडल संख्या SWJMK35~)
| माउंट कोड | कमी अनुपात | ई-प्रकार |
|---|---|---|
|
निचला मोटर माउंट |
1/10 | SWJMK35E10DF |
| 1/15 | SWJMK35E15DF | |
| 1/20 | SWJMK35E20DF | |
| 1/25 | SWJMK35E25DF | |
| 1/30 | SWJMK35E30DF | |
| 1/40 | SWJMK35E40DF | |
| 1/50 | SWJMK35E50DF | |
| 1/60 | SWJMK35E60DF |
आकार 42 (मॉडल संख्या SWJMK42~)
| माउंट कोड | कमी अनुपात | ई-प्रकार |
|---|---|---|
|
निचला मोटर माउंट |
1/10 | SWJMK42E10DF |
| 1/15 | SWJMK42E15DF | |
| 1/20 | SWJMK42E20DF | |
| 1/25 | SWJMK42E25DF | |
| 1/30 | SWJMK42E30DF | |
| 1/40 | SWJMK42E40DF | |
| 1/50 | SWJMK42E50DF | |
| 1/60 | SWJMK42E60DF |
आकार 50 (मॉडल संख्या SWJMK50~)
| माउंट कोड | कमी अनुपात | ई-प्रकार |
|---|---|---|
|
निचला मोटर माउंट |
1/10 | SWJMK50E10DF |
| 1/15 | SWJMK50E15DF | |
| 1/20 | SWJMK50E20DF | |
| 1/25 | SWJMK50E25DF | |
| 1/30 | SWJMK50E30DF | |
| 1/40 | SWJMK50E40DF | |
| 1/50 | SWJMK50E50DF | |
| 1/60 | SWJMK50E60DF |
आकार 63 (मॉडल संख्या SWJMK63~)
| माउंट कोड | कमी अनुपात | ई-प्रकार |
|---|---|---|
|
(केवल SWJMK) निचला मोटर माउंट |
1/10 | SWJMK63E10DF |
| 1/15 | SWJMK63E15DF | |
| 1/20 | SWJMK63E20DF | |
| 1/25 | SWJMK63E25DF | |
| 1/30 | SWJMK63E30DF | |
| 1/40 | SWJMK63E40DF | |
| 1/50 | SWJMK63E50DF | |
| 1/60 | SWJMK63E60DF |
आकार 70 (मॉडल संख्या SWJMK70~)
| माउंट कोड | कमी अनुपात | ई-प्रकार |
|---|---|---|
|
(केवल SWJMK) (केवल SWJMK) निचला मोटर माउंट |
1/10 | SWJMK70E10LF SWJMK70E10RF |
| 1/15 | SWJMK70E15LF SWJMK70E15RF |
|
| 1/20 | SWJMK70E20LF SWJMK70E20RF |
|
| 1/25 | SWJMK70E25LF SWJMK70E25RF |
|
| 1/30 | SWJMK70E30LF SWJMK70E30RF |
|
| 1/40 | SWJMK70E40LF SWJMK70E40RF |
|
| 1/50 | SWJMK70E50LF SWJMK70E50RF |
|
| 1/60 | SWJMK70E60LF SWJMK70E60RF |
आकार 80 (मॉडल संख्या SWMK80 और बाद के संस्करण)
| माउंट कोड | कमी अनुपात | टी प्रकार | प्रकार बी | वि प्रकार |
|---|---|---|---|---|
|
निचला मोटर माउंट |
1/10 | SWMK80T10LF SWMK80T10RF |
SWMK80B10LF SWMK80B10RF |
SWMK80V10LF SWMK80V10RF |
| 1/15 | SWMK80T15LF SWMK80T15RF |
SWMK80B15LF SWMK80B15RF |
SWMK80V15LF SWMK80V15RF |
|
| 1/20 | SWMK80T20LF SWMK80T20RF |
SWMK80B20LF SWMK80B20RF |
SWMK80V20LF SWMK80V20RF |
|
| 1/25 | SWMK80T25LF SWMK80T25RF |
SWMK80B25LF SWMK80B25RF |
SWMK80V25LF SWMK80V25RF |
|
| 1/30 | SWMK80T30LF SWMK80T30RF |
SWMK80B30LF SWMK80B30RF |
SWMK80V30LF SWMK80V30RF |
|
| 1/40 | SWMK80T40LF SWMK80T40RF |
SWMK80B40LF SWMK80B40RF |
SWMK80V40LF SWMK80V40RF |
|
| 1/50 | SWMK80T50LF SWMK80T50RF |
SWMK80B50LF SWMK80B50RF |
SWMK80V50LF SWMK80V50RF |
|
| 1/60 | SWMK80T60LF SWMK80T60RF |
SWMK80B60LF SWMK80B60RF |
SWMK80V60LF SWMK80V60RF |
आकार 100 (मॉडल संख्या SWMK100 और बाद के संस्करण)
| माउंट कोड | कमी अनुपात | टी प्रकार | प्रकार बी | वि प्रकार |
|---|---|---|---|---|
|
निचला मोटर माउंट |
1/10 | SWMK100T10LF SWMK100T10RF |
SWMK100B10LF SWMK100B10RF |
SWMK100V10LF SWMK100V10RF |
| 1/15 | SWMK100T15LF SWMK100T15RF |
SWMK100B15LF SWMK100B15RF |
SWMK100V15LF SWMK100V15RF |
|
| 1/20 | SWMK100T20LF SWMK100T20RF |
SWMK100B20LF SWMK100B20RF |
SWMK100V20LF SWMK100V20RF |
|
| 1/25 | SWMK100T25LF SWMK100T25RF |
SWMK100B25LF SWMK100B25RF |
SWMK100V25LF SWMK100V25RF |
|
| 1/30 | SWMK100T30LF SWMK100T30RF |
SWMK100B30LF SWMK100B30RF |
SWMK100V30LF SWMK100V30RF |
|
| 1/40 | SWMK100T40LF SWMK100T40RF |
SWMK100B40LF SWMK100B40RF |
SWMK100V40LF SWMK100V40RF |
|
| 1/50 | SWMK100T50LF SWMK100T50RF |
SWMK100B50LF SWMK100B50RF |
SWMK100V50LF SWMK100V50RF |
|
| 1/60 | SWMK100T60LF SWMK100T60RF |
SWMK100B60LF SWMK100B60RF |
SWMK100V60LF SWMK100V60RF |

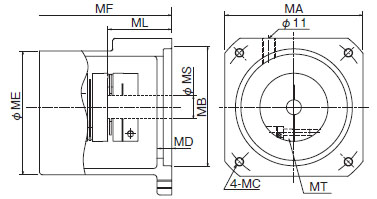

मोटर माउंट आयाम आरेख
इकाई: मिमी
| आकार | माउंट कोड मोटर निर्माता द्वारा संगतता सूची |
युग्मन | मोटर माउंट आयाम | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| मॉडल संख्या | स्वीकार्य टॉर्क एन・एम |
MA | MB | MC | MD | ME | ML | MS | MT | ||
| SWJMK35 | E4DC | NES70W | 7 | □60 | Φ50G7 | M5 गहराई 10 (पीसीडी70) |
5 | 80 | 25 | Φ8 | M3 |
| E4HC | 30 | Φ14 | |||||||||
| SWJMK42 | E4DC | NES70W | 7 | □60 | Φ50G7 | M5 गहराई 10 (पीसीडी70) |
5 | 80 | 25 | Φ8 | M3 |
| E4HC | 30 | Φ14 | |||||||||
| SWJMK50 | G2HC | NES250W | 25 | □80 | Φ70G7 | M6 गहराई 10 (पीसीडी90) |
5 | 100 | 30 | Φ14 | M4 |
| G5LC | 40 | Φ19 | |||||||||
| SWJMK63 | जी2एचसी (केवल SWJMK) |
NES250W | 25 | □80 | Φ70G7 | M6 गहराई 10 (पीसीडी90) |
5 | --- | 30 | Φ14 | M4 |
| G5LC | 40 | Φ19 | |||||||||
| K2LC | NES800W | 80 | □130 | Φ110G7 | M8 गहराई 13 (पीसीडी145) |
8 | --- | 40 | Φ19 | M6 | |
| K3YC | 55 | Φ24 | |||||||||
| L1MC | NES1300W | 130 | □176 | Φ114.3G7 | एम12 गहराई 16 (पीसीडी200) |
8 | --- | 55 | Φ22 | M6 | |
| L1PC | 55 | Φ28 | |||||||||
| L1RC | 79 | Φ35 | |||||||||
| SWJMK70 | जी2एचसी (केवल SWJMK) |
NES250W | 25 | □80 | Φ70G7 | M6 गहराई 10 (पीसीडी90) |
5 | --- | 30 | Φ14 | M4 |
| जी5एलसी (केवल SWJMK) |
40 | Φ19 | |||||||||
| K2LC | NES800W | 80 | □130 | Φ110G7 | M8 गहराई 13 (पीसीडी145) |
8 | --- | 40 | Φ19 | M6 | |
| K3YC | 55 | Φ24 | |||||||||
| L1MC | NES1300W | 130 | □176 | Φ114.3G7 | एम12 गहराई 16 (पीसीडी200) |
8 | --- | 55 | Φ22 | M6 | |
| L1PC | 55 | Φ28 | |||||||||
| L1RC | 79 | Φ35 | |||||||||
| SWMK80 | K2LC | NES800W | 80 | □130 | Φ110G7 | M8 गहराई 13 (पीसीडी145) |
8 | --- | 40 | Φ19 | M6 |
| K3YC | 55 | Φ24 | |||||||||
| L1MC | NES1300W | 130 | □176 | Φ114.3G7 | एम12 गहराई 16 (पीसीडी200) |
8 | --- | 55 | Φ22 | M6 | |
| L1PC | 55 | Φ28 | |||||||||
| L1RC | 79 | Φ35 | |||||||||
| SWMK100 | L1MC | NES1300W | 130 | □176 | Φ114.3G7 | एम12 गहराई 16 (पीसीडी200) |
8 | --- | 55 | Φ22 | M6 |
| L1PC | 55 | Φ28 | |||||||||
| L1RC | 79 | Φ35 | |||||||||
