आकार निर्धारण पावर लॉक

हम आपकी निर्दिष्ट शर्तों के आधार पर उपयुक्त पावर लॉक चयन करेंगे।

"शाफ्ट व्यास से चयन करें" का चयन करते समय, उस मॉडल संख्या का चयन करें जो निर्दिष्ट शाफ्ट व्यास से मेल खाती हो और निर्धारित करें कि क्या यह निर्दिष्ट टॉर्क को संतुष्ट करता है।
टॉर्क का चयन करते समय, सबसे छोटे शाफ्ट व्यास वाले मॉडल नंबर का चयन करें जो निर्दिष्ट टॉर्क को संतुष्ट करता हो।
किसी भी स्थिति में, शाफ्ट और बॉस सतह दबाव सहनशीलता निर्धारित की जाती है, न्यूनतम आवश्यक बाहरी हब व्यास, और अधिकतम खोखले शाफ्ट आंतरिक व्यास निर्धारित किया जाता है।
रेडियल लोड सहनशीलता प्रदर्शित की जाएगी, इसलिए कृपया इसकी जांच करें।

चयन मानदंड दर्ज करें

शाफ्ट व्यास दर्ज करें

शाफ्ट व्यास: mm

ट्रांसमिशन टॉर्क दर्ज करें

ट्रांसमिशन टॉर्क: N・m

सर्विस कारक:

संचरण क्षमता:kW

घूर्णन गति:r/min

यदि थ्रस्ट लोड लगाया जाता है, तो इनपुट

थ्रस्ट लोड: N

यदि रेडियल लोड लगाया जाता है, तो इनपुट

रेडियल लोड: N

शाफ्ट और बॉस सामग्री का उपज बिंदु दर्ज करें

शाफ्ट सामग्री उपज बिंदु: MPa

बॉस सामग्री उपज बिंदु: MPa

ट्रांसमिशन टॉर्क गणना परिणाम

N・m

चयन मानदंड

*न्यूनतम आवश्यक बॉस व्यास में किसी सुरक्षा कारक को ध्यान में नहीं रखा जाता है।
विस्तृत चयन प्रक्रिया और गणना सूत्रों के लिए कृपया यहां देखें।

चयन परिणाम

शृंखला

सुविधाओं की सूची
स्थापना उदाहरण

व्याख्यात्मक चित्र देखने
के लिए क्लिक करें
मॉडल संख्या

उत्पाद जानकारी के
लिए क्लिक करें
शाफ्ट व्यास

[मिमी]
बहरी घेरा

[मिमी]
सहनशीलता
टॉर्कः

[नम]
टॉर्कः
प्रलय
इकाई मूल्य/ वितरण
- एकाधिक वस्तुओं के मामले में -
प्रयुक्त संख्या
टॉर्क गुणक
कुल कीमत
शृंखला
गुणक
के2
शाफ्ट की ओर
सतही दबाव

[एमपीए]
शाफ्ट की ओर
सतही दबाव
प्रलय
बॉस की तरफ
सतही दबाव

[एमपीए]
बॉस की तरफ
सतही दबाव
प्रलय
बॉस आकार
गुणक
के3
न्यूनतम आवश्यक
बाहरी हब व्यास (*)

[मिमी]
खोखली शाफ़्ट
अधिकतम आंतरिक व्यास

[मिमी]
रेडियल
लोड निर्णय
AS
AS-KP
AS-SS
AD-N स्थापना उदाहरण A
स्थापना उदाहरण B और C
AD-N-KP स्थापना उदाहरण A
स्थापना उदाहरण B और C
AE स्थापना उदाहरण A
स्थापना उदाहरण B और C
आरई-एसएस
निकला हुआ
इंस्टालेशन
स्थापना उदाहरण A
स्थापना उदाहरण B और C
आरई-एसएस
सीधा
इंस्टालेशन
स्थापना उदाहरण A
स्थापना उदाहरण B और C
KE स्थापना उदाहरण A
स्थापना उदाहरण B और C
KE-KP स्थापना उदाहरण A
स्थापना उदाहरण B और C
KE-SS स्थापना उदाहरण A
स्थापना उदाहरण B और C
KE-LP स्थापना उदाहरण A
स्थापना उदाहरण B और C
TF स्थापना उदाहरण A और B
स्थापना उदाहरण C और D
TF-KP स्थापना उदाहरण A और B
स्थापना उदाहरण C और D
ML
EF स्थापना उदाहरण A और B
स्थापना उदाहरण C और D
ईएल(※) सिफारिश
बन्धन उदाहरण (1)
सिफारिश
बन्धन उदाहरण (2)

*ईएल श्रृंखला के लिए, यह गणना परिणाम है जब ऊपर अनुशंसित बन्धन उदाहरण में दिखाए गए बोल्ट के आकार, बोल्टों की संख्या और कसने वाले टॉर्क का उपयोग करके दबाव लागू किया जाता है।
कृपया यहां दर्शाई गई दबाव स्थितियों के अलावा अन्य दबाव स्थितियों के चयन के लिए हमसे संपर्क करें।


शृंखला मॉडल संख्या

उत्पाद जानकारी के
लिए क्लिक करें
शाफ्ट व्यास

[मिमी]
बहरी घेरा

[मिमी]
सहनशीलता
टॉर्कः

[नम]
टॉर्कः
प्रलय
इकाई मूल्य/ वितरण शृंखला
गुणक
के2
शाफ्ट की ओर
सतही दबाव

[एमपीए]
शाफ्ट की ओर
सतही दबाव
प्रलय
मालिक
बाहरी व्यास पक्ष
सतही दबाव

[एमपीए]
मालिक
बाहरी व्यास पक्ष
सतही दबाव
प्रलय
ज़रूरत
बॉस सामग्री
उपज बिंदु
मालिक
ताकत
प्रलय
खोखली शाफ़्ट
अधिकतम आंतरिक व्यास

[मिमी]
SL उम्मीदवार 1
उम्मीदवार 2
उम्मीदवार 3

×
सर्विस कारक (खींचकर स्थानांतरित किया जा सकता है)
लोड की स्थिति सर्विस कारक
झटके के बिना सुचारू भार छोटी जड़ता 1.5~2.5
हल्का झटका भार जड़त्व के दौरान 2.0~4.0
उच्च प्रभाव भार बड़ा जड़त्व 3.0~5.0
×

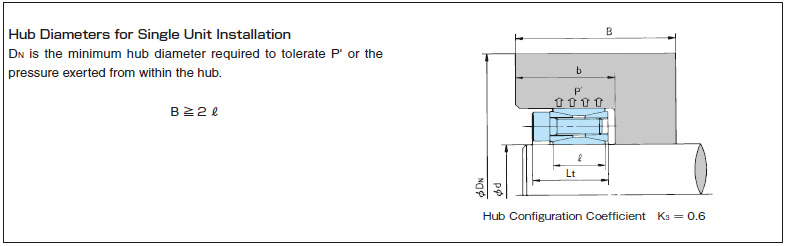

AS श्रृंखला स्थापना उदाहरण (खींचकर स्थानांतरित किया जा सकता है)
×
AS-KP श्रृंखला स्थापना उदाहरण (खींचकर स्थानांतरित किया जा सकता है)
×
AS-SS श्रृंखला स्थापना उदाहरण (खींचकर स्थानांतरित किया जा सकता है)
×

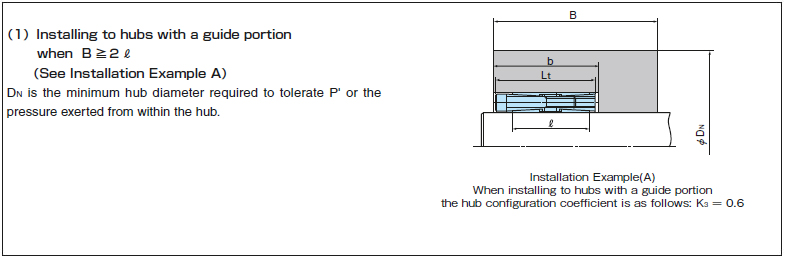

AD-N श्रृंखला स्थापना उदाहरण (खींचकर स्थानांतरित किया जा सकता है)
×

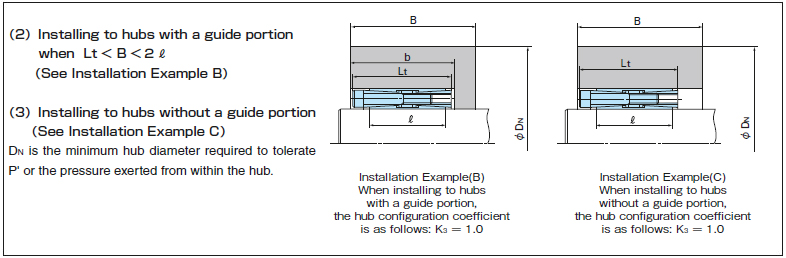

AD-N श्रृंखला स्थापना उदाहरण (खींचकर स्थानांतरित किया जा सकता है)
×
AD-N-KP श्रृंखला स्थापना उदाहरण (खींचकर स्थानांतरित किया जा सकता है)
×
AD-N-KP श्रृंखला स्थापना उदाहरण (खींचकर स्थानांतरित किया जा सकता है)
×

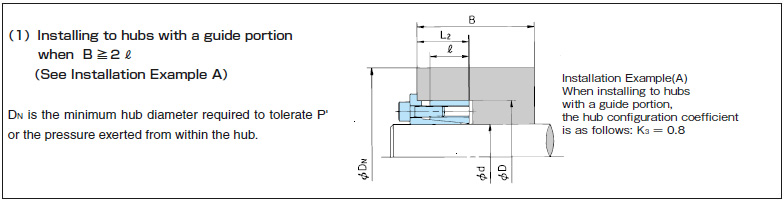

AE श्रृंखला स्थापना उदाहरण (खींचकर स्थानांतरित किया जा सकता है)
×
AE श्रृंखला स्थापना उदाहरण (खींचकर स्थानांतरित किया जा सकता है)
×

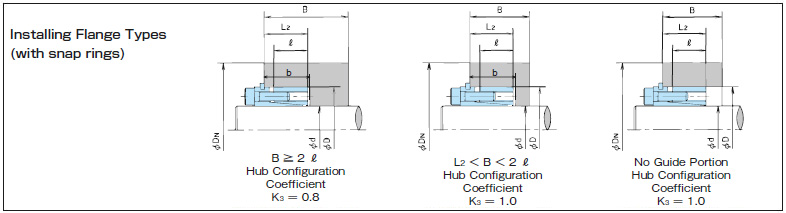

RE-SS श्रृंखला निकला हुआ किनारा स्थापना उदाहरण (खींचकर स्थानांतरित किया जा सकता है)
×
RE-SS श्रृंखला निकला हुआ किनारा स्थापना उदाहरण (खींचकर स्थानांतरित किया जा सकता है)
×

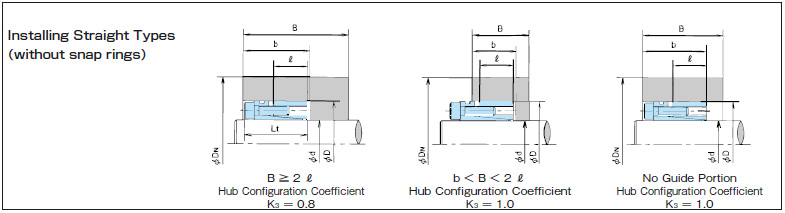

RE-SS श्रृंखला सीधे स्थापना उदाहरण (खींचकर स्थानांतरित किया जा सकता है)
×
RE-SS श्रृंखला सीधे स्थापना उदाहरण (खींचकर स्थानांतरित किया जा सकता है)
×

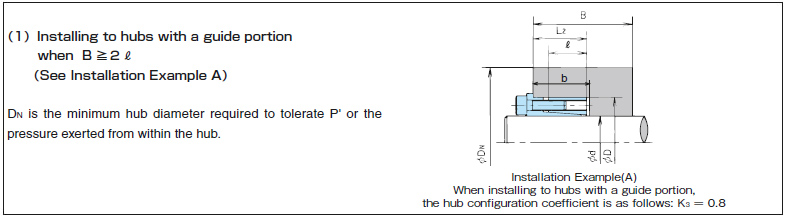

KE श्रृंखला स्थापना उदाहरण (खींचकर स्थानांतरित किया जा सकता है)
×

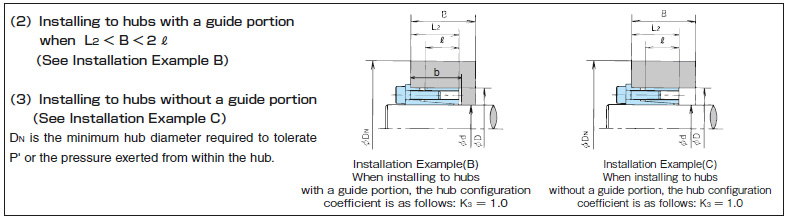

KE श्रृंखला स्थापना उदाहरण (खींचकर स्थानांतरित किया जा सकता है)
×
KE-KP श्रृंखला स्थापना उदाहरण (खींचकर स्थानांतरित किया जा सकता है)
×
KE-KP श्रृंखला स्थापना उदाहरण (खींचकर स्थानांतरित किया जा सकता है)
×
KE-SS श्रृंखला स्थापना उदाहरण (खींचकर स्थानांतरित किया जा सकता है)
×
KE-SS श्रृंखला स्थापना उदाहरण (खींचकर स्थानांतरित किया जा सकता है)
×
KE-LP श्रृंखला स्थापना उदाहरण (खींचकर स्थानांतरित किया जा सकता है)
×
KE-LP श्रृंखला स्थापना उदाहरण (खींचकर स्थानांतरित किया जा सकता है)
×

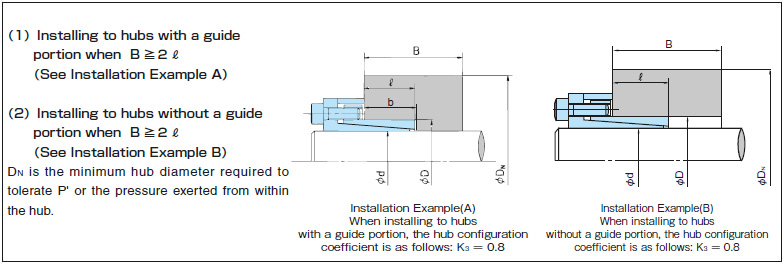

TF श्रृंखला स्थापना उदाहरण (खींचकर स्थानांतरित किया जा सकता है)
×

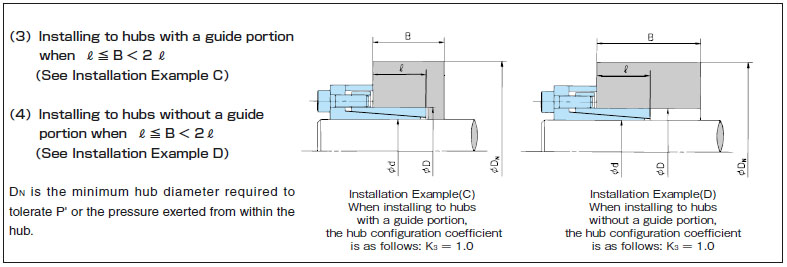

TF श्रृंखला स्थापना उदाहरण (खींचकर स्थानांतरित किया जा सकता है)
×
TF-KP श्रृंखला स्थापना उदाहरण (खींचकर स्थानांतरित किया जा सकता है)
×
TF-KP श्रृंखला स्थापना उदाहरण (खींचकर स्थानांतरित किया जा सकता है)
×

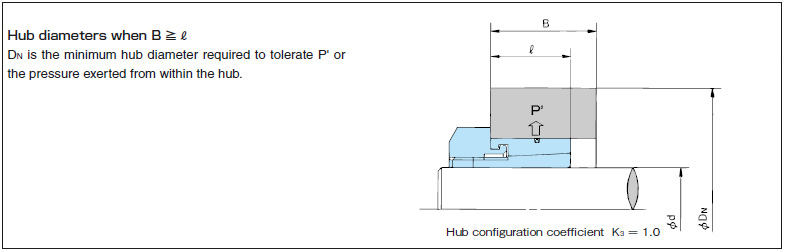

एमएल श्रृंखला स्थापना उदाहरण (खींचकर स्थानांतरित किया जा सकता है)
×

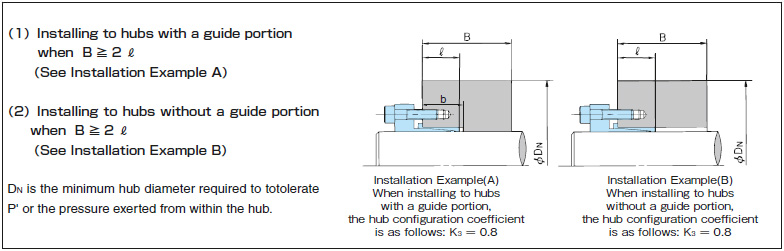

EF श्रृंखला स्थापना उदाहरण (खींचकर स्थानांतरित किया जा सकता है)
×

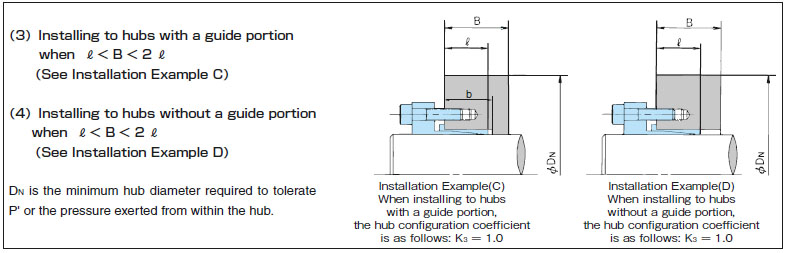

EF श्रृंखला स्थापना उदाहरण (खींचकर स्थानांतरित किया जा सकता है)
×

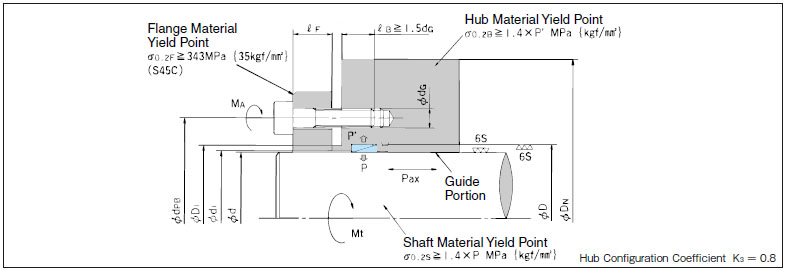

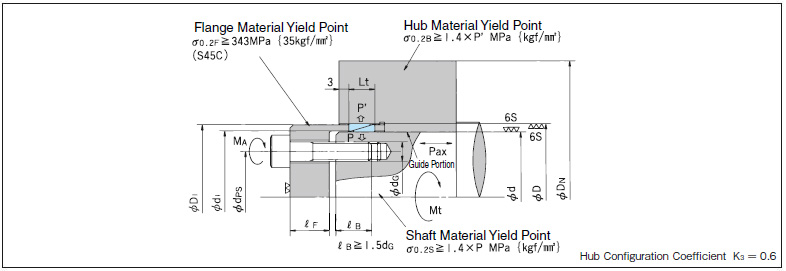

ईएल श्रृंखला स्थापना उदाहरण (खींचकर स्थानांतरित किया जा सकता है)
×
ईएल श्रृंखला स्थापना उदाहरण (खींचकर स्थानांतरित किया जा सकता है)
