WT5700 श्रृंखला प्लास्टिक मॉड्यूलर चेन के लिए स्प्रोकेट
- WT5700 श्रृंखला प्लास्टिक मॉड्यूलर चेन के लिए स्प्रोकेट
-
उपयोग
यह उत्पाद मोटर की शक्ति को चेन तक पहुंचाता है।
कृपया उपयोग से पहले इसे कन्वेयर ड्राइव शाफ्ट से जोड़ दें।
-

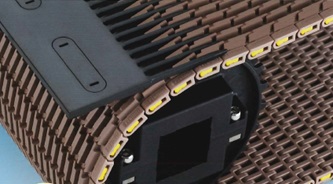

उपयोग छवि
[बड़ा करने के लिए क्लिक करें]
[बड़ा करने के लिए क्लिक करें]
WT5700 श्रृंखला प्लास्टिक मॉड्यूलर चेन के लिए स्प्रोकेट की सूची
| प्रकार | एकीकृत प्रकार | ||
|---|---|---|---|
| उपयोग | - | ||
| मॉडल संख्या | WT-S5707-9T | WT-S5707-12T | WT-S5707-14T |
| लागू श्रृंखला प्रकार | WT5707-K | ||
| लागू चेन पिच मिमी | 57.15 | ||
| लागू स्प्रोकेट प्रकार | - | ||
| लागू गाइड फ्लैंज | - | ||
| लागू हब | - | ||
| आकार |  |
||
| शरीर की सामग्री | अति-उच्च आणविक भार पॉलीइथाइलीन | ||
| सामग्री ग्रेड | - | ||
| शरीर का बाहरी रंग | हरा | ||
| घुंडी का बाहरी रंग | - | ||
| असर सामग्री | - | ||
| सील रिंग सामग्री | - | ||
| संरचना | - | ||
| काउंटरसंक हेड स्क्रू | - | ||
| बोल्ट और नट सामग्री | - | ||
| दांतों की संख्या | 9 | 12 | 14 |
| प्रभावी दांतों की संख्या | - | ||
| शाफ्ट छेद का आकार | अनुरोध पर, हम उत्पादन पर विचार करेंगे। हम आपके अनुरोध का जवाब देंगे. |
||
| शाफ्ट छेद आयाम मिमी | अनुरोध पर, हम उत्पादन पर विचार करेंगे। हम आपके अनुरोध का जवाब देंगे. |
||
| पायलट बोर मिमी | Φ20 | ||
| अधिकतम शाफ्ट छेद व्यास मिमी | - | ||
| चौड़ाई मिमी | - | ||
| लंबाई मिमी | - | ||
| चेन साइड झुकने त्रिज्या R मिमी | - | ||
मॉडल संख्या प्रदर्शन उदाहरण
| WT | - | S | 5707 | - | 12T |
| ｜ नमूना |
｜ ｜ ｜ ｜ |
｜ शृंखला 5707:WT5700 श्रृंखला |
｜ दांतों की संख्या 12टी:12 |
||
| स्प्रोकेट आकार एस: एकीकृत प्रकार (मशीनीकृत प्रकार) |
|||||
