WT1900 श्रृंखला प्लास्टिक मॉड्यूलर चेन के लिए स्प्रोकेट
- WT1900 श्रृंखला प्लास्टिक मॉड्यूलर चेन के लिए स्प्रोकेट
-
उपयोग
यह उत्पाद मोटर की शक्ति को चेन तक पहुंचाता है।
कृपया उपयोग से पहले इसे कन्वेयर ड्राइव शाफ्ट से जोड़ दें।
-

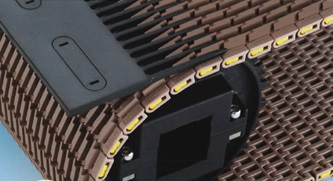

उपयोग छवि
[बड़ा करने के लिए क्लिक करें]
[बड़ा करने के लिए क्लिक करें]
WT1900 श्रृंखला प्लास्टिक मॉड्यूलर चेन के लिए स्प्रोकेट की सूची
| प्रकार | स्प्लिट टाइप | |
|---|---|---|
| उपयोग | - | |
| मॉडल संख्या | WT-SW1900-25T40S | WT-SW1900-25T60S |
| लागू श्रृंखला प्रकार | WT1907-K | |
| लागू चेन पिच मिमी | 19.05 | |
| लागू स्प्रोकेट प्रकार | - | |
| लागू गाइड फ्लैंज | - | |
| लागू हब | - | |
| आकार |  |
|
| शरीर की सामग्री | प्रबलित पॉलियामाइड | |
| सामग्री ग्रेड | - | |
| शरीर का बाहरी रंग | काला | |
| घुंडी का बाहरी रंग | - | |
| असर सामग्री | - | |
| सील रिंग सामग्री | - | |
| संरचना | - | |
| काउंटरसंक हेड स्क्रू | - | |
| बोल्ट और नट सामग्री | स्टेनलेस स्टील | |
| दांतों की संख्या | 25 | |
| प्रभावी दांतों की संख्या | - | |
| शाफ्ट छेद का आकार | वर्ग | |
| शाफ्ट छेद आयाम मिमी | □40 | □60 |
| पायलट बोर मिमी | - | |
| अधिकतम शाफ्ट छेद व्यास मिमी | - | |
| चौड़ाई मिमी | - | |
| लंबाई मिमी | - | |
| चेन साइड झुकने त्रिज्या R मिमी | - | |
| प्रकार | एकीकृत प्रकार | |||
|---|---|---|---|---|
| उपयोग | - | |||
| मॉडल संख्या | WT-S1900-17T | WT-S1900-21T | WT-S1900-24T | WT-S1900-25T |
| लागू श्रृंखला प्रकार | WT1907-K | |||
| लागू चेन पिच मिमी | 19.05 | |||
| लागू स्प्रोकेट प्रकार | - | |||
| लागू गाइड फ्लैंज | - | |||
| लागू हब | - | |||
| आकार |  |
|||
| शरीर की सामग्री | अति-उच्च आणविक भार पॉलीइथाइलीन | |||
| सामग्री ग्रेड | - | |||
| शरीर का बाहरी रंग | हरा | |||
| घुंडी का बाहरी रंग | - | |||
| असर सामग्री | - | |||
| सील रिंग सामग्री | - | |||
| संरचना | - | |||
| काउंटरसंक हेड स्क्रू | - | |||
| बोल्ट और नट सामग्री | - | |||
| दांतों की संख्या | 17 | 21 | 24 | 25 |
| प्रभावी दांतों की संख्या | - | |||
| शाफ्ट छेद का आकार | अनुरोध पर, हम उत्पादन पर विचार करेंगे। हम आपके अनुरोध का जवाब देंगे. |
|||
| शाफ्ट छेद आयाम मिमी | अनुरोध पर, हम उत्पादन पर विचार करेंगे। हम आपके अनुरोध का जवाब देंगे. |
|||
| पायलट बोर मिमी | Φ20 | |||
| अधिकतम शाफ्ट छेद व्यास मिमी | - | |||
| चौड़ाई मिमी | - | |||
| लंबाई मिमी | - | |||
| चेन साइड झुकने त्रिज्या R मिमी | - | |||
मॉडल संख्या प्रदर्शन उदाहरण
| WT | - | SW | 1900 | - | 25T | 40 | S |
| ｜ नमूना |
｜ ｜ ｜ ｜ |
｜ शृंखला 1900:WT1900 श्रृंखला |
｜ दांतों की संख्या 25टी: 25 |
｜ शाफ्ट छेद आयाम 40: Φ40मिमी |
｜ शाफ्ट छेद का आकार कोई प्रतीक नहीं: वृत्त S: वर्ग |
||
| स्प्रोकेट आकार SW: विभाजित प्रकार एस: एकीकृत प्रकार (मशीनीकृत प्रकार) |
|||||||
