प्लास्टिक मॉड्यूलर चेन WT1900 श्रृंखला के लिए स्थानांतरण प्लेट
- WT1900 श्रृंखला के लिए स्थानांतरण प्लेट
- इसे WT1900 श्रृंखला प्लास्टिक मॉड्यूलर चेन (उभरी हुई रिब चेन) के साथ संयोजित करके, स्थानांतरण बिंदुओं पर अंतराल को समाप्त कर दिया जाता है।
-
उपयोग
उभरी हुई रिब प्रकार की प्लास्टिक मॉड्यूलर चेन के कनेक्टिंग बिंदुओं पर अंतराल को समाप्त करता है।
इससे परिवहन की जाने वाली वस्तुओं के फंसने या उलझने से बचाव होता है, जिससे स्थानांतरण सुचारू रूप से हो पाता है।
-

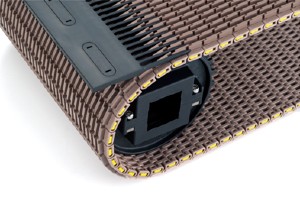

उपयोग छवि
[बड़ा करने के लिए क्लिक करें]
WT1900 श्रृंखला प्लास्टिक मॉड्यूलर चेन के लिए स्थानांतरण प्लेटों की सूची
| प्रकार | - | |
|---|---|---|
| उपयोग | - | |
| मॉडल संख्या | WT-TP1907-L114 | WT-TP1907-L190 |
| लागू श्रृंखला प्रकार | WT1907-K | |
| लागू चेन पिच मिमी | 19.05 | |
| लागू स्प्रोकेट प्रकार | - | |
| लागू गाइड फ्लैंज | - | |
| लागू हब | - | |
| आकार | |
|
| शरीर की सामग्री | प्रबलित पॉलियामाइड | |
| सामग्री ग्रेड | - | |
| शरीर का बाहरी रंग | काला | |
| घुंडी का बाहरी रंग | - | |
| असर सामग्री | - | |
| सील रिंग सामग्री | - | |
| संरचना | - | |
| काउंटरसंक हेड स्क्रू | - | |
| बोल्ट और नट सामग्री | - | |
| दांतों की संख्या | - | |
| प्रभावी दांतों की संख्या | - | |
| शाफ्ट छेद का आकार | - | |
| शाफ्ट छेद आयाम मिमी | - | |
| पायलट बोर मिमी | - | |
| अधिकतम शाफ्ट छेद व्यास मिमी | - | |
| चौड़ाई मिमी | 150 | |
| लंबाई मिमी | 114.3 | 190.5 |
| चेन साइड झुकने त्रिज्या R मिमी | - | |
मॉडल संख्या प्रदर्शन उदाहरण
| WT | - | TP | 1907 | - | L190 | |
| ｜ नमूना |
｜ ｜ ｜ ｜ |
｜ चेन प्रकार | ｜ प्लेट की लंबाई एल190: 190.5 मिमी |
|||
| संक्षेपाक्षर टीपी: ट्रांसफर प्लेट |
||||||
