उत्पाद जानकारी टॉप चेन सहायक उपकरण

हमारे पास कन्वेयर के परिधीय पुर्जों की एक विस्तृत श्रृंखला है, जैसे कि समर्पित स्प्रोकेट, आइडलर, प्लास्टिक रेल, सेट कॉलर, चेन गाइड पार्ट्स, फ्रेम सपोर्ट पार्ट्स, प्रोडक्ट गाइड पार्ट्स और बेयरिंग यूनिट।

कृपया प्रत्येक सहायक उपकरण का उपयोग कैसे करें यह देखने के लिए नीचे दी गई छवियों पर क्लिक करें।

プラトップ<sup>®</sup>チェーン用アクセサリ
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)

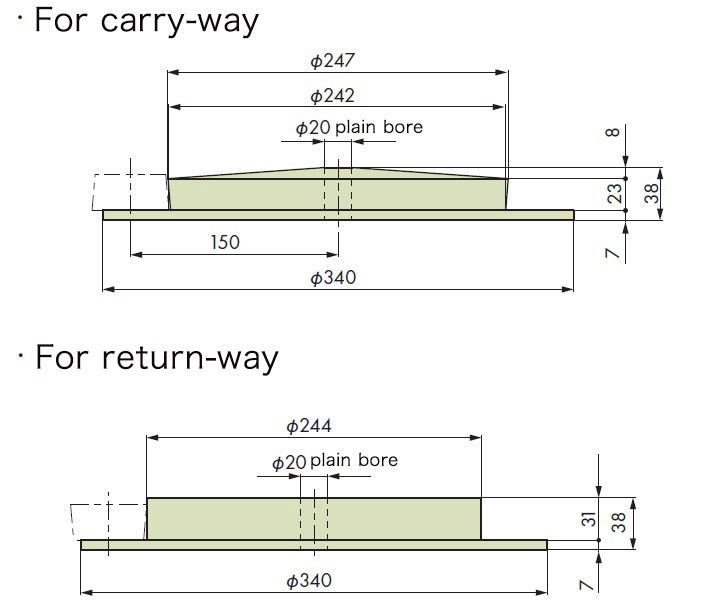

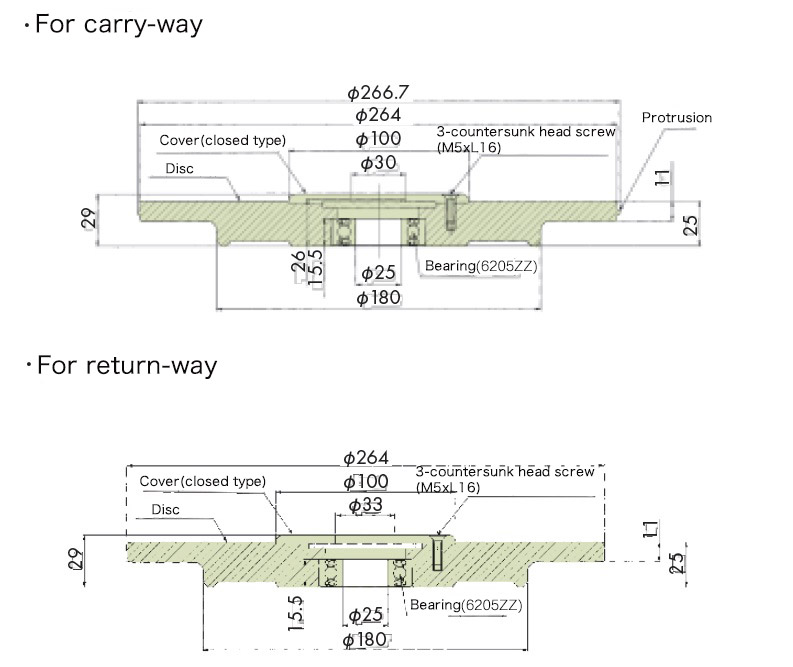

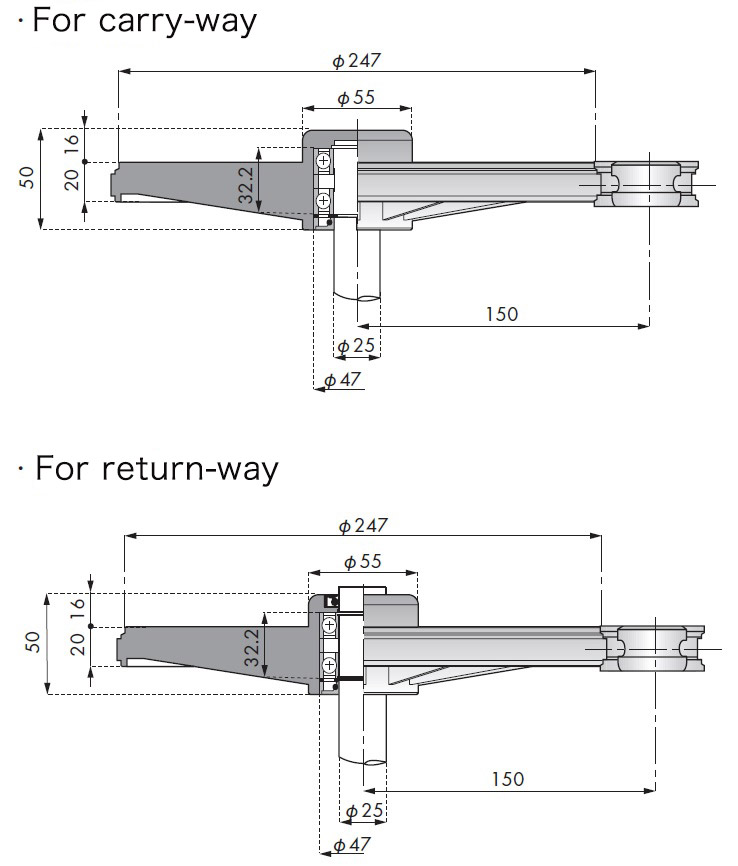

स्प्रोकेट/कॉर्नर डिस्क/टर्न डिस्क

  • ·उपयोग

    यह उत्पाद मोटर की शक्ति को चेन तक पहुंचाता है।

    कृपया उपयोग से पहले इसे कन्वेयर ड्राइव शाफ्ट से जोड़ दें।

  • ・उपयोग छवि

    स्प्रोकेट

    [बड़ा करने के लिए क्लिक करें]

सूची में

×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)

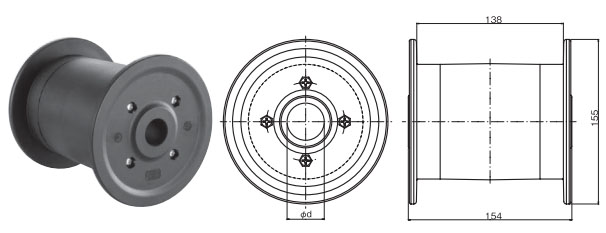

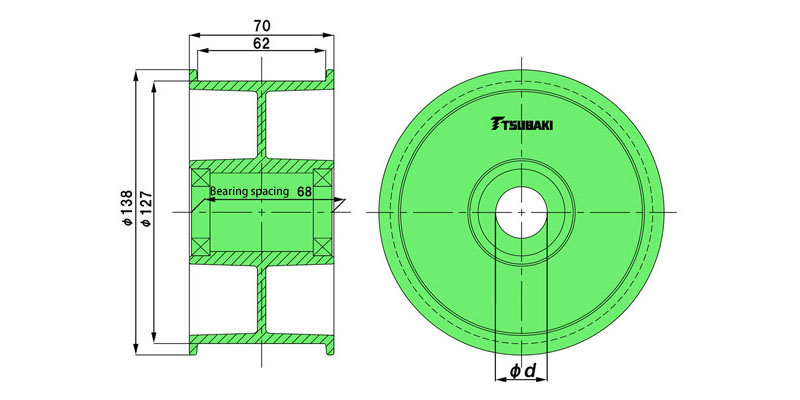

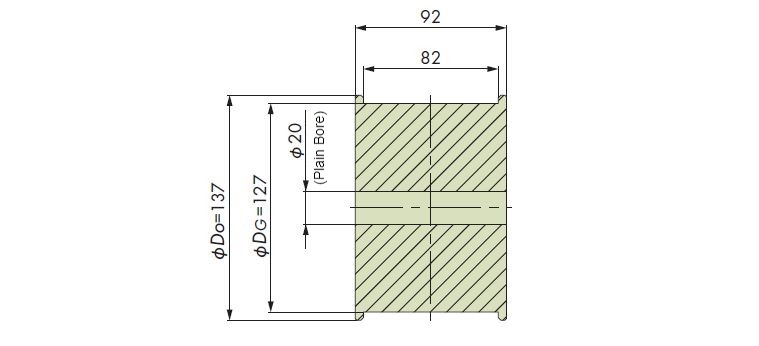

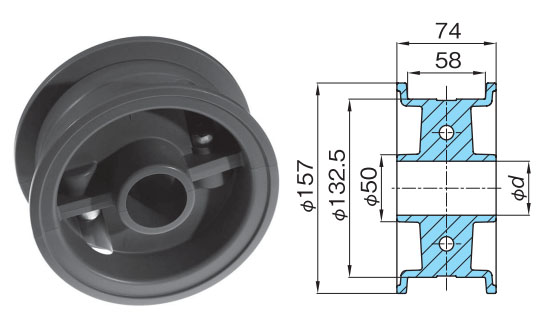

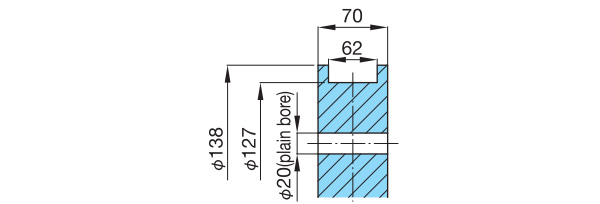

आइडलर पहिए/आइडलर स्प्रोकेट

  • ·उपयोग

    कृपया इसे कन्वेयर के संचालित शाफ्ट से जोड़ें।

सूची में

×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)

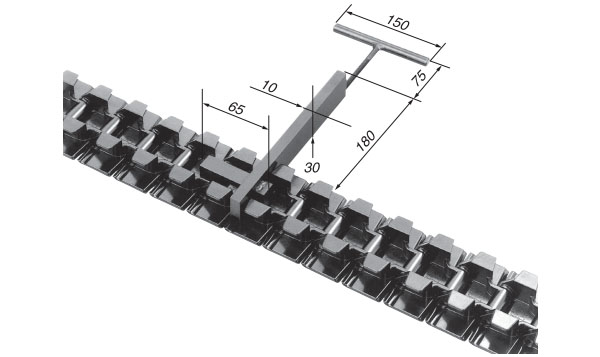

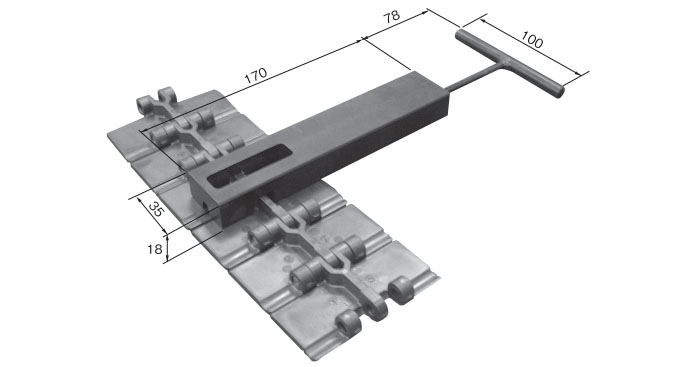

वियोजन/कनेक्शन उपकरण

  • ·उपयोग

    उपकरण का उपयोग करने से टॉप चेन अलग करना और फिर से जोड़ना आसान हो जाता है।

    कृपया लागू उत्पादों के लिए उत्पाद पृष्ठ देखें।

  • ・उपयोग छवि

    टीएस प्रकार के लिए स्टेनलेस स्टील टॉप चेन

    वियोजन/कनेक्शन उपकरण

    [बड़ा करने के लिए क्लिक करें]

सूची में

प्लास्टिक टॉप चेन सहायक उपकरण सूची

चेन मॉडल संख्यालागू सहायक उपकरण

सहायक उपकरण मॉडल संख्याका


*विस्तृत जानकारी देखने के लिए मॉडल नंबर पर क्लिक करें। बड़ा करने के लिए आयामी चित्र पर क्लिक करें।

स्प्रोकेट/कॉर्नर डिस्क/टर्न डिस्क

(सूची के लिए क्लिक करें
प्रदर्शन।)		 लागू श्रृंखला प्रकार लागू श्रृंखला
आवाज़ का उतार-चढ़ाव
मिमी		 प्रभावी दांतों की संख्या /दांतों की संख्या
TTP　 TTP, TTPH, TTPH-P, TTP-P, TTPT 38.1 9½, 10½, 11½, 12½



स्टील स्प्रोकेट (पायलट बोर प्रकार)

शाफ्ट छेद प्रसंस्करण सेवा उपलब्ध है
मॉडल संख्या दांतों की संख्या प्रभावी दांतों की संख्या पिच सर्कल व्यास
मिमी		 पायलट बोर
मिमी		 अधिकतम शाफ्ट छेद व्यास मिमी प्रकार
TTP912T 19 9½ 117.34 Φ18 Φ40 एकीकृत प्रकार
TTP1012T 21 10½ 129.26
TTP1112T 23 11½ 141.22
TTP1212T 25 12½ 153.20
स्टील स्प्रोकेट (लॉक श्रृंखला)
मॉडल संख्या दांतों की संख्या प्रभावी दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
TTP912T-S□□□□ 19 9½ 117.34 Φ15～Φ45 एकीकृत प्रकार
TTP1012T-S□□□□ 21 10½ 129.26
TTP1112T-S□□□□ 23 11½ 141.22
TTP1212T-S□□□□ 25 12½ 153.20
इंजीनियरिंग प्लास्टिक स्प्रोकेट
मॉडल संख्या वास्तविक दांतों की संख्या प्रभावी दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
डी
मिमी		 प्रकार
TTP-21T■ 21 10½ 129.26 Φ25, Φ30, Φ35, Φ40, Φ45 स्प्लिट टाइप
TTP-23T■ 23 11½ 141.22 Φ25, Φ30, Φ35, Φ40, Φ45
TTP-25T■ 25 12½ 153.20 Φ25, Φ30, Φ35, Φ40, Φ45, Φ50
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
■ इंजीनियरिंग प्लास्टिक स्प्रोकेट
मॉडल संख्यादांतों की संख्याप्रभावी दांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
TTP-21T25 21 10½ 129.26 Φ25 स्प्लिट टाइप
TTP-21T30 Φ30
TTP-21T35 Φ35
TTP-21T40 Φ40
TTP-21T45 Φ45
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
■ इंजीनियरिंग प्लास्टिक स्प्रोकेट
मॉडल संख्यादांतों की संख्याप्रभावी दांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
TTP-23T25 23 11½ 141.22 Φ25 स्प्लिट टाइप
TTP-23T30 Φ30
TTP-23T35 Φ35
TTP-23T40 Φ40
TTP-23T45 Φ45
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
■ इंजीनियरिंग प्लास्टिक स्प्रोकेट
मॉडल संख्यादांतों की संख्याप्रभावी दांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
TTP-25T25 25 12½ 153.20 Φ25 स्प्लिट टाइप
TTP-25T30 Φ30
TTP-25T35 Φ35
TTP-25T40 Φ40
TTP-25T45 Φ45
TTP-25T50 Φ50
TTPDH　 TTPDH, TTPDH-LBP 38.1 12½

मॉडल संख्या दांतों की संख्या प्रभावी दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार

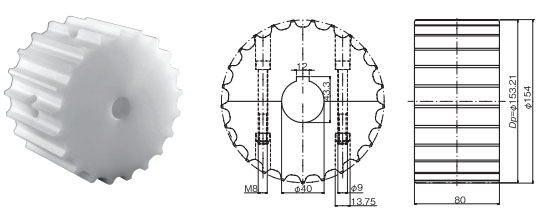

TP-C12295T-SPR 25 12½ 153.21 Φ40 स्प्लिट टाइप
TTPM　 TTPM 19.05 12, 14, 15, 19, 21, 23

मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 पायलट बोर
मिमी		 अधिकतम शाफ्ट छेद व्यास
मिमी		 प्रकार
TTPM1200T 12 73.6 Φ15 Φ35 एकीकृत प्रकार
TTPM1400T 14 85.6 Φ40
TTPM1500T 15 91.6
TTPM1900T 19 115.7 Φ50
TTPM2100T 21 127.8
TTPM2300T 23 139.9
TPF　 TPF 38.1 9½, 10½, 11½, 12½


स्टील स्प्रोकेट (पायलट बोर प्रकार)

शाफ्ट छेद प्रसंस्करण सेवा उपलब्ध है
मॉडल संख्या दांतों की संख्या प्रभावी दांतों की संख्या पिच सर्कल व्यास
मिमी		 पायलट बोर
मिमी		 अधिकतम शाफ्ट छेद व्यास
मिमी		 प्रकार
TPF912T 19 9½ 117.34 Φ18 Φ42 एकीकृत प्रकार
TPF1012T 21 10½ 129.26
TPF1112T 23 11½ 141.22
TPF1212T 25 12½ 153.20
स्टील स्प्रोकेट (लॉक श्रृंखला)
मॉडल संख्या दांतों की संख्या प्रभावी दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
TPF912T-S□□□□ 19 9½ 117.34 Φ15～Φ35 एकीकृत प्रकार
TPF1012T-S□□□□ 21 10½ 129.26
TPF1112T-S□□□□ 23 11½ 141.22
TPF1212T-S□□□□ 25 12½ 153.20
TP-OTD　 TP-OTD 38.1 10½, 11½

मॉडल संख्या दांतों की संख्या प्रभावी दांतों की संख्या पिच सर्कल व्यास
मिमी		 पायलट बोर
मिमी		 अधिकतम शाफ्ट छेद व्यास
मिमी		 प्रकार

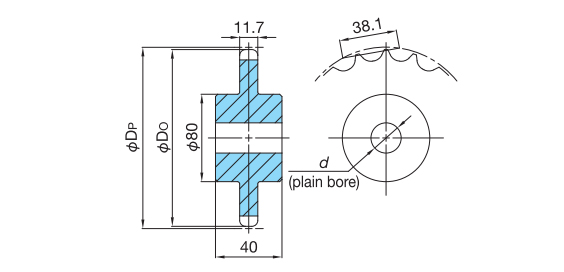

TP-OTD1012T 21 10½ 129.2 Φ20 Φ40 एकीकृत प्रकार
TP-OTD1112T 23 11½ 141.2
TPS　 TP-880TAB, TPH, TPH-P, TPS, TPS-P, TPU, TPUH-BO, TPU-LH, TPU-P, TPUT-LH, TPU-USR, TTUP, TTUPH, TTUP-LLPC, TTUP-M, TTUP-P, TTUPT-M 38.1 9, 9½, 10, 10½, 11, 11½, 12, 12½, 13



स्टील स्प्रोकेट (पायलट बोर प्रकार)

शाफ्ट छेद प्रसंस्करण सेवा उपलब्ध है
मॉडल संख्या दांतों की संख्या प्रभावी दांतों की संख्या पिच सर्कल व्यास
मिमी		 पायलट बोर
मिमी		 अधिकतम शाफ्ट छेद व्यास
मिमी		 प्रकार
TTUP900T - 9 111.40 Φ18 Φ47 एकीकृत प्रकार
TTUP912T 19 9½ 117.34
TTUP1000T - 10 123.29
TTUP1012T 21 10½ 129.26
TTUP1100T - 11 135.23
TTUP1112T 23 11½ 141.22
TTUP1200T - 12 147.21
TTUP1212T 25 12½ 153.20
TTUP1300T - 13 159.20
स्टील स्प्रोकेट (लॉक श्रृंखला)
मॉडल संख्या दांतों की संख्या प्रभावी दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
TTUP900T-S□□□□ - 9 111.40 Φ15～Φ45 एकीकृत प्रकार
TTUP912T-S□□□□ 19 9½ 117.34
TTUP1000T-S□□□□ - 10 123.29
TTUP1012T-S□□□□ 21 10½ 129.26
TTUP1100T-S□□□□ - 11 135.23
TTUP1112T-S□□□□ 23 11½ 141.22
TTUP1200T-S□□□□ - 12 147.21
TTUP1212T-S□□□□ 25 12½ 153.20
TTUP1300T-S□□□□ - 13 159.20

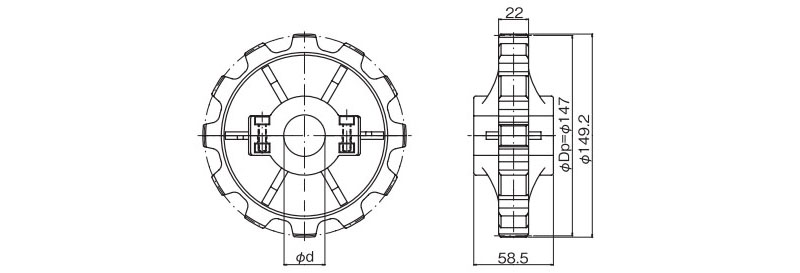

इंजीनियरिंग प्लास्टिक स्प्रोकेट
मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
TTUP-12T■ 12 147.2 Φ25, Φ30, Φ35, Φ40, Φ45 स्प्लिट टाइप
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
TTUP-12T25 12 147.2 Φ25 स्प्लिट टाइप
TTUP-12T30 Φ30
TTUP-12T35 Φ35
TTUP-12T40 Φ40
TTUP-12T45 Φ45

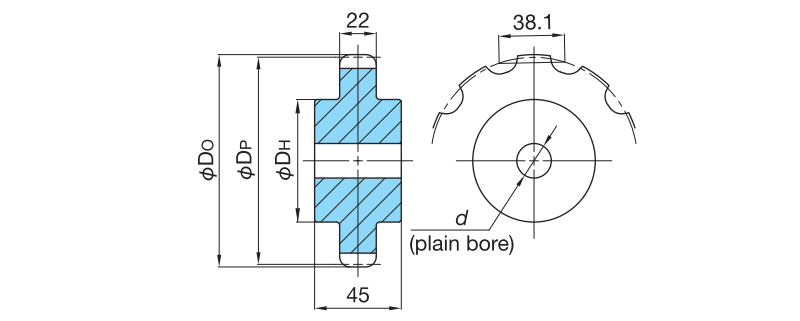

TPSS　 TPSS, TPUS, TPUS953Y-T-LAP, TPUS-LBP, TPUS-Y-T, TTUPS 38.1 9, 10, 11, 12, 13, 14, 15

मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 पायलट बोर
मिमी		 अधिकतम शाफ्ट छेद व्यास
मिमी		 प्रकार
TPSS900T 9 114.4 Φ20 Φ35 एकीकृत प्रकार
TPSS1000T 10 123.3 Φ40
TPSS1100T 11 135.2
TPSS1200T 12 147.2
TPSS1300T 13 159.2
TPSS1400T 14 171.2
TPSS1500T 15 183.3

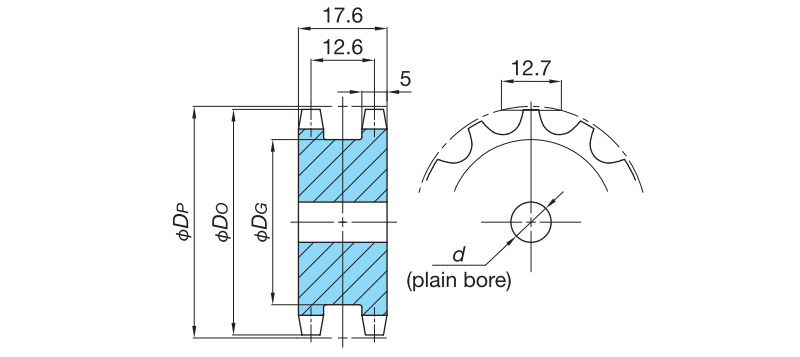

TTUPM　 TTUPM-P, TTUPM-PC 12.7 11, 13, 15

मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 पायलट बोर
मिमी		 अधिकतम शाफ्ट छेद व्यास मिमी प्रकार
TTUPM1100T 11 45.1 Φ8 Φ20 एकीकृत प्रकार
TTUPM1300T 13 53.1 Φ25
TTUPM1500T 15 61.1 Φ30

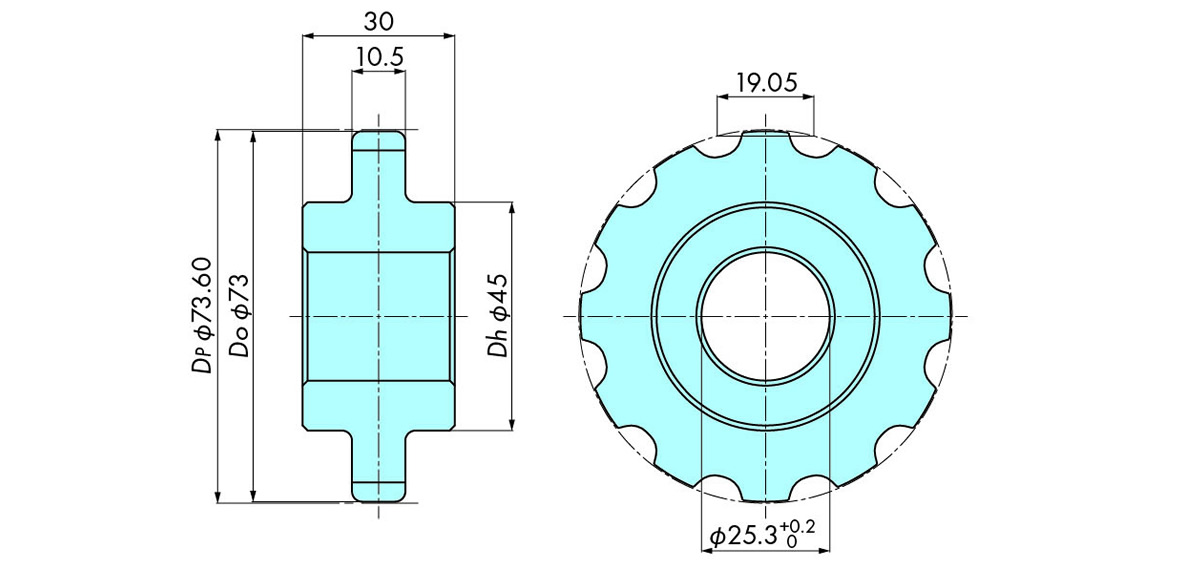

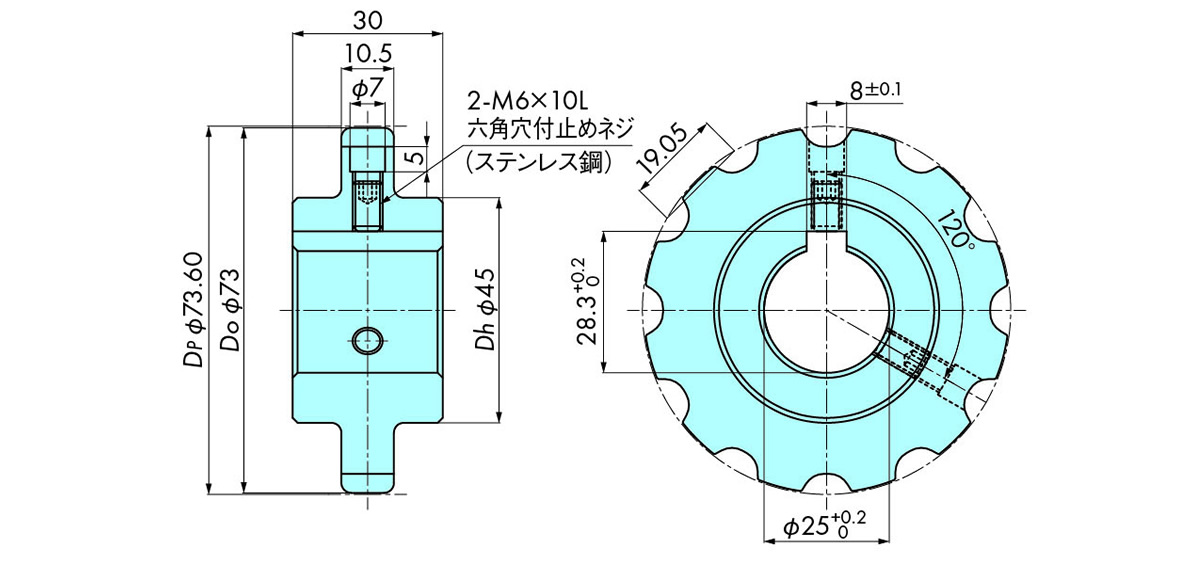

TPUMF-T　 TPUMF1200F-T, TPUMF1200-T, TPUMF1200-TB 19.05 12

मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
TPUMF1200T-25 12 73.60 Φ25 एकीकृत प्रकार
TPUS　 TPSS, TPUS, TPUS953Y-T-LAP, TPUS-LBP, TPUS-Y-T, TTUPS 38.1 12

मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
TTP-C1211■T-SPR 12 147.2 Φ30, Φ40 स्प्लिट टाइप
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार

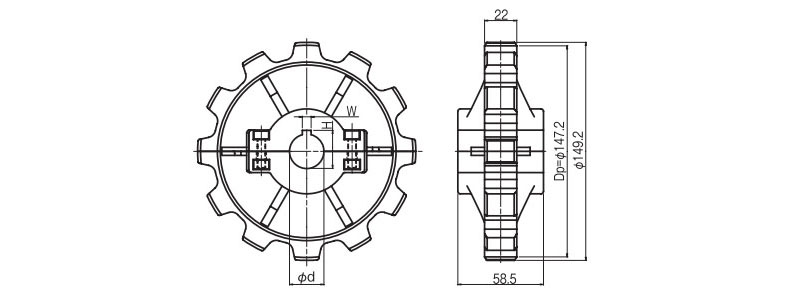

TP-C12115T-SPR 12 147.2 Φ30 स्प्लिट टाइप
TP-C12117T-SPR Φ40
TTUPS-H　 TTUPS-H 25.4 12, 16, 18, 21









分割形スプロケット(SW2500)
मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
WT-SW2500-16T■ 16 130.20 Φ25, Φ30, Φ35, Φ40 स्प्लिट टाइप
WT-SW2500-18T■ 18 146.27 Φ25, Φ30, Φ35, Φ40
WT-SW2500-21T■ 21 170.40 Φ25, Φ30, Φ35, Φ40
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
■स्प्लिट स्प्रोकेट (SW2500)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
WT-SW2500-16T25 16 130.20 Φ25 स्प्लिट टाइप
WT-SW2500-16T30 Φ30
WT-SW2500-16T35 Φ35
WT-SW2500-16T40 Φ40
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
■स्प्लिट स्प्रोकेट (SW2500)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
WT-SW2500-18T25 18 146.27 Φ25 स्प्लिट टाइप
WT-SW2500-18T30 Φ30
WT-SW2500-18T35 Φ35
WT-SW2500-18T40 Φ40
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
■स्प्लिट स्प्रोकेट (SW2500)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
WT-SW2500-21T25 21 170.40 Φ25 स्प्लिट टाइप
WT-SW2500-21T30 Φ30
WT-SW2500-21T35 Φ35
WT-SW2500-21T40 Φ40
एकीकृत स्प्रोकेट (S2500)
मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
WT-S2500-16T 16 130.20 अनुरोध पर, हम उत्पादन पर विचार करेंगे।
हम आपके अनुरोध का जवाब देंगे.		 एकीकृत प्रकार
WT-S2500-18T 18 146.27
WT-S2500-21T 21 170.42
शाफ्ट छेद और कुंजी मार्ग प्रसंस्कृत उत्पाद
मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
BT8H-12T■-CS 12 98.14 Φ25, Φ30 एकीकृत प्रकार
BT8H-16T30-CS 16 130.20 Φ30
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
■ शाफ्ट होल और कीवे प्रसंस्कृत उत्पाद
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
BT8H-12T25-CS 12 98.14 Φ25 एकीकृत प्रकार
BT8H-12T30-CS Φ30
पायलट बोर उत्पाद
मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 पायलट बोर
मिमी		 प्रकार
BT8H-12T-CS 12 98.14 Φ15 एकीकृत प्रकार
BT8H-16T-CS 16 130.20
TPUH-BO　 TPUH-BO 38.1 32

मॉडल संख्या दांतों की संख्या बहरी घेरा शाफ्ट छेद आयाम
मिमी		 प्रकार

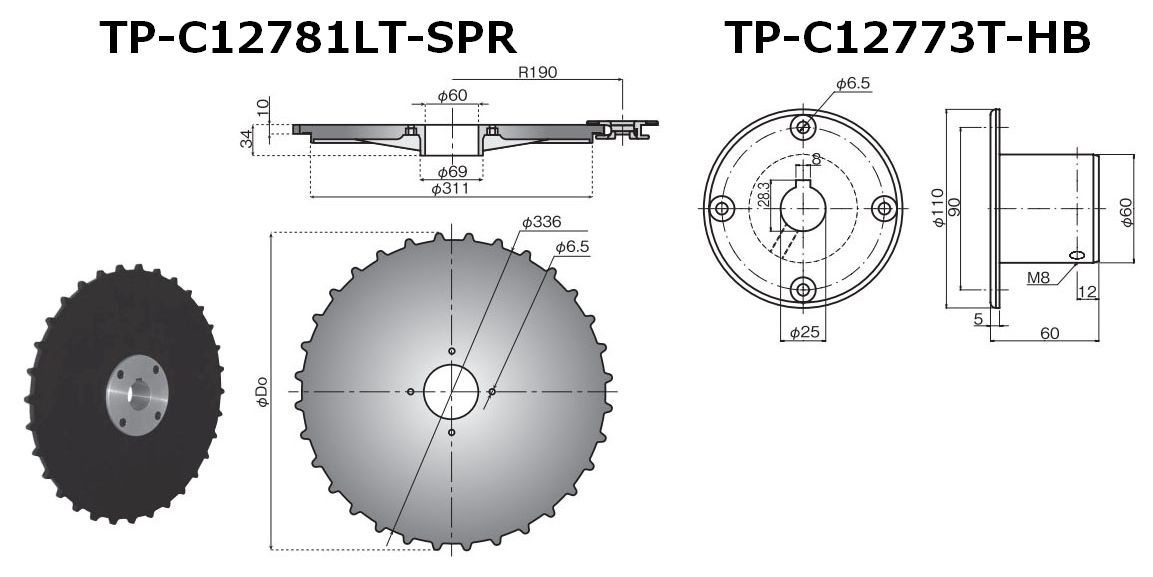

TP-C12781LT-SPR 32 352 Φ25 एकीकृत प्रकार
TPUSR　 TPUSR550, TPUSR550P, TPUSR826, TPUSR826P 31.75 15


स्टील स्प्रोकेट (पायलट बोर प्रकार)

शाफ्ट छेद प्रसंस्करण सेवा उपलब्ध है
मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 पायलट बोर
मिमी		 अधिकतम शाफ्ट छेद व्यास
मिमी		 प्रकार
TPUSR1500T 15 152.71 Φ20～Φ45 Φ15.9 Φ45 एकीकृत प्रकार
TPUSR1500T-SS
स्टील स्प्रोकेट (लॉक श्रृंखला)
मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
TPUSR1500T-S□□□□ 15 152.71 Φ15～Φ35 एकीकृत प्रकार
TP-UB36　 TP-UB36, TP-UB36P 36 11, 12, 13

मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 पायलट बोर
मिमी		 अधिकतम शाफ्ट छेद व्यास
मिमी		 प्रकार
TP-UB1100T 11 127.8 Φ20 Φ40 एकीकृत प्रकार
TP-UB1200T 12 139.1
TP-UB1300T 13 150.4
TPUN　 TP-50UNS, TP-50UNS-D76, TPUN, TPUN535-LH, TPUN550-LH 50 8, 10, 12

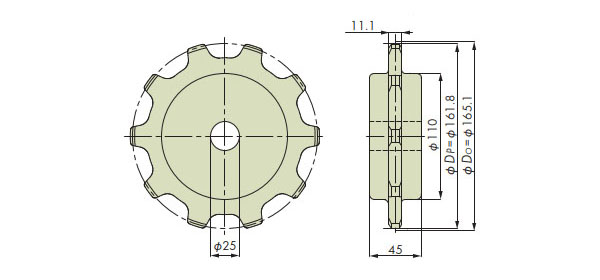

इंजीनियरिंग प्लास्टिक स्प्रोकेट
मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
TP-C213959T-SPR 8 130.66 Φ30 एकीकृत प्रकार

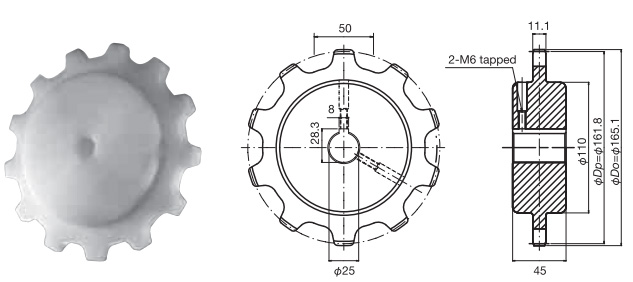

TP-C213961T-SPR 10 161.8 Φ25
TP-C12721T-SPR
स्टील स्प्रोकेट (पायलट बोर प्रकार)

शाफ्ट छेद प्रसंस्करण सेवा उपलब्ध है
मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 पायलट बोर
मिमी		 प्रकार

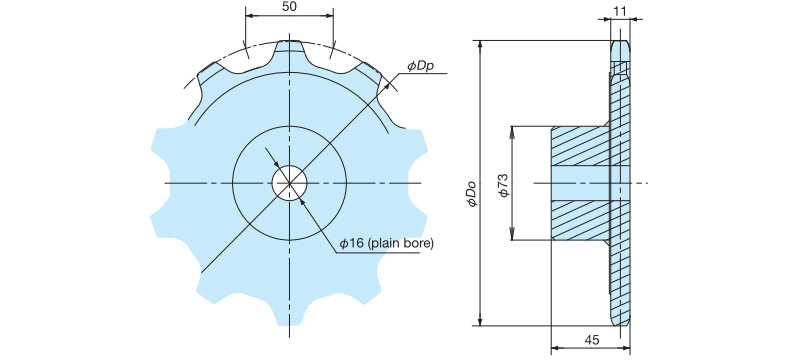

TPUN555-800TQ 8 130.6 Φ16 एकीकृत प्रकार
TPUN555-1000TQ 10 161.8
TPUN555-1200TQ 12 193.2
स्टील स्प्रोकेट (लॉक श्रृंखला)
मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार

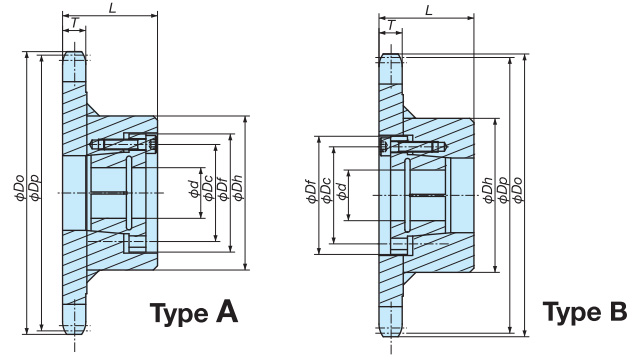

TPUN555-800TQ-S□□□□■ 8 130.6 Φ15～Φ45 एकीकृत प्रकार
TPUN555-1000TQ-S□□□□■ 10 161.8
TPUN555-1200TQ-S□□□□■ 12 193.2
TP-50UN-T95　 TP-50UN-T95 50 8, 10, 12

मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 पायलट बोर
मिमी		 अधिकतम शाफ्ट छेद व्यास
मिमी		 प्रकार

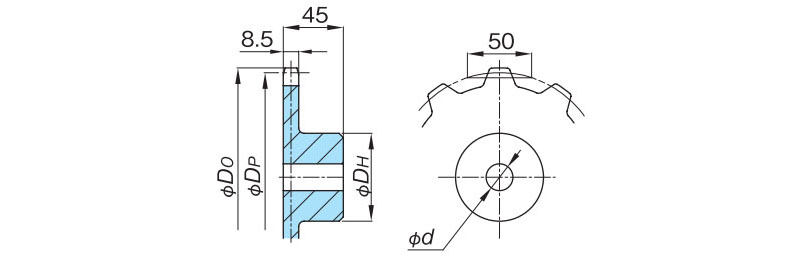

TP-50UNT-8T 8 130.6 Φ15 Φ40 एकीकृत प्रकार
TP-50UNT-10T 10 161.8 Φ20
TP-50UNT-12T 12 193.2
TPCC　 TPCC420, TPCC420-T 63.5 8, 10, 12

मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 पायलट बोर
मिमी		 प्रकार
TP-C12326T-SPR 8 165.9 Φ23 एकीकृत प्रकार
TP-C12327T-SPR 10 205.5
TP-C12328T-SPR 12 245.3

जुलाई 2026 से शुरू होकर, कुछ मॉडल नंबरों के विनिर्देशों में बदलाव होंगे या उनकी बिक्री बंद कर दी जाएगी।
कृपया सूचना के लिए यहां क्लिक करें।

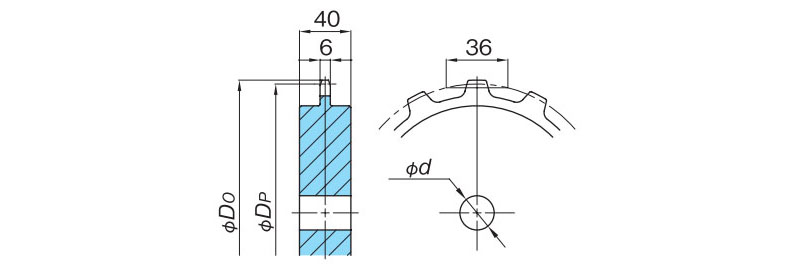

TP-36AK　 TP-36AK 36 11, 13, 15

मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 पायलट बोर
मिमी		 अधिकतम शाफ्ट छेद व्यास
मिमी		 प्रकार
TP-36AK1100T 11 127.7 Φ20 Φ60 एकीकृत प्रकार
TP-36AK1300T 13 150.4
TP-36AK1500T 15 173.1
TP-30UTW-LAP　 TP-30UTW-LAP 30 15

मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार

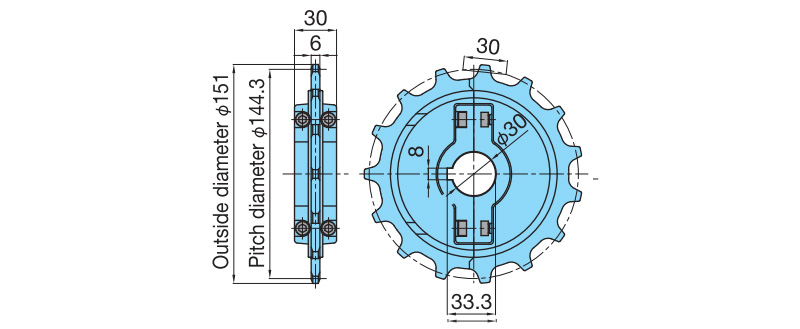

TP-SW30UT-15T30 15 144.3 Φ30 स्प्लिट टाइप
TP-36UTW-LAP　 TP-36UTW-LAP 36 13

मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
TP-36UT-13T 13 150.42 अनुरोध पर, हम उत्पादन पर विचार करेंगे।
हम आपके अनुरोध का जवाब देंगे.		 एकीकृत प्रकार
TPRF2040　 TPRF2040 25.4 9½, 10½, 11½, 12, 12½


प्रकार सामग्री मूल मॉडल संख्या प्रभावी दांतों की संख्या सीमा
पायलट बोर उत्पाद इस्पात RF2040S-1B□T■ 9½～12½
स्टेनलेस RF2040S-1B□T-SS 9½～12½
इंजीनियरिंग प्लास्टिक RF2040S-1B□T-P 9½～12½
फ़िट बोर्स इस्पात RF2040S-1B□T-H～ 9½～12½
स्टेनलेस RF2040S-1B□T-SS-H～ 9½～12½
लॉक स्प्रोकेट S प्रकार इस्पात RF2040S-1B□T-S○○○○● 9½～12½
TPRF2060　 TPRF2060 38.1 9½, 10½, 11½, 12, 12½


प्रकार सामग्री मूल मॉडल संख्या प्रभावी दांतों की संख्या सीमा
पायलट बोर उत्पाद इस्पात RF2060S-1B□T■ 9½～12½
स्टेनलेस RF2060S-1B□T-SS 9½～12½
इंजीनियरिंग प्लास्टिक RF2060S-1B□T-P 9½～12½
फ़िट बोर्स इस्पात RF2060S-1B□T-H～ 9½～12½
स्टेनलेस RF2060S-1B□T-SS-H～ 9½～12½
लॉक स्प्रोकेट S प्रकार इस्पात RF2060S-1B□T-S○○○○● 9½～12½
TORP/TOSP　 TO, TORP/TOSP 76.2 11, 31

TOR・TORP
मॉडल संख्या दांतों की संख्या प्रभावी दांतों की संख्या पिच सर्कल व्यास
मिमी		 पायलट बोर
मिमी		 अधिकतम शाफ्ट छेद व्यास
मिमी		 प्रकार
TOR1100T 11 11 270.47 Φ23 Φ45 एकीकृत प्रकार
TOS・TOSP
मॉडल संख्या दांतों की संख्या प्रभावी दांतों की संख्या पिच सर्कल व्यास
मिमी		 पायलट बोर
मिमी		 अधिकतम शाफ्ट छेद व्यास
मिमी		 प्रकार
TOS1013T 31 10⅓ 254.59 Φ23 Φ45 एकीकृत प्रकार
ST　 ST-NP, ST-SS 9.525, 12.70, 15.875 10～

मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 पायलट बोर
मिमी		 अधिकतम शाफ्ट छेद व्यास
मिमी		 प्रकार
RS35-1B■TQ-R 13～21 39.80～63.91 Φ9.5, Φ12.7 Φ12～Φ30 एकीकृत प्रकार
RS40-1B■TQ-R 10～22 41.10～89.24 Φ9.5, Φ12.7 Φ12～Φ47
RS50-1B■TQ-R 10～18 51.37～91.42 Φ9.5, Φ12.7 Φ16～Φ46
उपरोक्त तालिका में दर्शाए गए दांतों की संख्या से अधिक दांतों का उपयोग आरएस बी-प्रकार के स्प्रोकेट के साथ किया जा सकता है।
यही बात स्टेनलेस स्टील के विनिर्देशों पर भी लागू होती है।
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		पायलट बोर
मिमी		अधिकतम शाफ्ट छेद व्यासप्रकार
RS35-1B13TQ-R 13 39.80 Φ9.5 Φ12 एकीकृत प्रकार
RS35-1B14TQ-R 14 42.81 Φ15
RS35-1B15TQ-R 15 45.80 Φ16
RS35-1B16TQ-R 16 48.82 Φ19
RS35-1B17TQ-R 17 51.84 Φ20
RS35-1B18TQ-R 18 54.85 Φ12.7 Φ23
RS35-1B19TQ-R 19 57.87 Φ26
RS35-1B20TQ-R 20 60.89 Φ28
RS35-1B21TQ-R 21 63.91 Φ30
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		पायलट बोर
मिमी		अधिकतम शाफ्ट छेद व्यासप्रकार
RS40-1B10TQ-R 10 41.10 Φ9.5 Φ12 एकीकृत प्रकार
RS40-1B11TQ-R 11 45.08 Φ15
RS40-1B12TQ-R 12 49.07 Φ17
RS40-1B13TQ-R 13 53.07 Φ12.7 Φ20
RS40-1B14TQ-R 14 57.07 Φ23
RS40-1B15TQ-R 15 61.08 Φ26
RS40-1B16TQ-R 16 65.10 Φ28
RS40-1B17TQ-R 17 69.12 Φ32
RS40-1B18TQ-R 18 73.14 Φ35
RS40-1B19TQ-R 19 77.16 Φ38
RS40-1B20TQ-R 20 81.18 Φ41
RS40-1B21TQ-R 21 85.21 Φ45
RS40-1B22TQ-R 22 89.24 Φ47
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		पायलट बोर
मिमी		अधिकतम शाफ्ट छेद व्यासप्रकार
RS50-1B10TQ-R 10 51.37 Φ9.5 Φ16 एकीकृत प्रकार
RS50-1B11TQ-R 11 56.35 Φ12.7 Φ20
RS50-1B12TQ-R 12 61.34 Φ23
RS50-1B13TQ-R 13 66.34 Φ27
RS50-1B14TQ-R 14 71.34 Φ31
RS50-1B15TQ-R 15 76.35 Φ35
RS50-1B16TQ-R 16 81.37 Φ38
RS50-1B17TQ-R 17 86.39 Φ43
RS50-1B18TQ-R 18 91.42 Φ46
RT　 RT-SS, ST-NP, ST-SS 9.525, 12.70, 15.875, 19.05 13～

मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 पायलट बोर
मिमी		 अधिकतम शाफ्ट छेद व्यास
मिमी		 प्रकार
RS35-1B□TQ-R 14～21 42.81～63.91 Φ9.5, Φ12.7 Φ15～Φ30 एकीकृत प्रकार
RS40-1B□TQ-R 13～22 53.07～89.24 Φ12.7 Φ20～Φ47
RS50-1B□TQ-R 14～18 71.34～91.42 Φ12.7 Φ31～Φ46
उपरोक्त तालिका में दर्शाए गए दांतों की संख्या से अधिक दांतों का उपयोग आरएस बी-प्रकार के स्प्रोकेट के साथ किया जा सकता है।
RT600 मॉडल का उपयोग RS स्प्रोकेट B टाइप 12T या उससे बड़े के साथ किया जा सकता है।
यही बात स्टेनलेस स्टील के विनिर्देशों पर भी लागू होती है।
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		पायलट बोर
मिमी		अधिकतम शाफ्ट छेद व्यासप्रकार
RS35-1B14TQ-R 14 42.81 Φ9.5 Φ15 एकीकृत प्रकार
RS35-1B15TQ-R 15 45.80 Φ16
RS35-1B16TQ-R 16 48.82 Φ19
RS35-1B17TQ-R 17 51.84 Φ20
RS35-1B18TQ-R 18 54.85 Φ12.7 Φ23
RS35-1B19TQ-R 19 57.87 Φ26
RS35-1B20TQ-R 20 60.89 Φ28
RS35-1B21TQ-R 21 63.91 Φ30
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		पायलट बोर
मिमी		अधिकतम शाफ्ट छेद व्यासप्रकार
RS40-1B13TQ-R 13 53.07 Φ12.7 Φ20 एकीकृत प्रकार
RS40-1B14TQ-R 14 57.07 Φ23
RS40-1B15TQ-R 15 61.08 Φ26
RS40-1B16TQ-R 16 65.10 Φ28
RS40-1B17TQ-R 17 69.12 Φ32
RS40-1B18TQ-R 18 73.14 Φ35
RS40-1B19TQ-R 19 77.16 Φ38
RS40-1B20TQ-R 20 81.18 Φ41
RS40-1B21TQ-R 21 85.21 Φ45
RS40-1B22TQ-R 22 89.24 Φ47
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		पायलट बोर
मिमी		अधिकतम शाफ्ट छेद व्यासप्रकार
RS50-1B14TQ-R 14 71.34 Φ12.7 Φ31 एकीकृत प्रकार
RS50-1B15TQ-R 15 76.35 Φ35
RS50-1B16TQ-R 16 81.37 Φ38
RS50-1B17TQ-R 17 86.39 Φ43
RS50-1B18TQ-R 18 91.42 Φ46

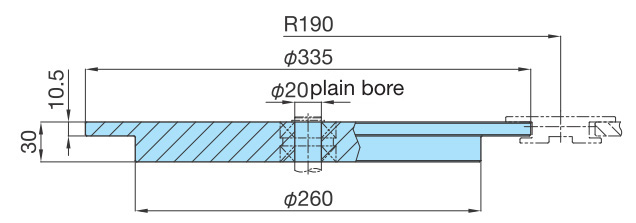

केवल TPU-USR के लिए
कॉर्नर डिस्क　 		TPU-USR 38.1

उपयोग मॉडल संख्या
परिवहन पक्ष, वापसी पक्ष TPU826USR-CD-R190

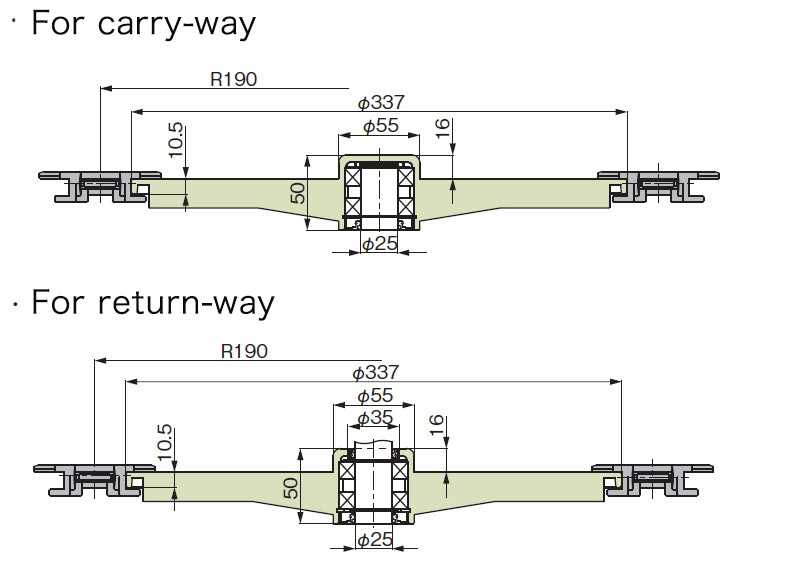

केवल TPUH-BO के लिए
कॉर्नर डिस्क　 		TPUH-BO 38.1

उपयोग मॉडल संख्या
परिवहन पक्ष के लिए TP-C12779T-CD
वापसी पक्ष के लिए TP-C12777T-CD

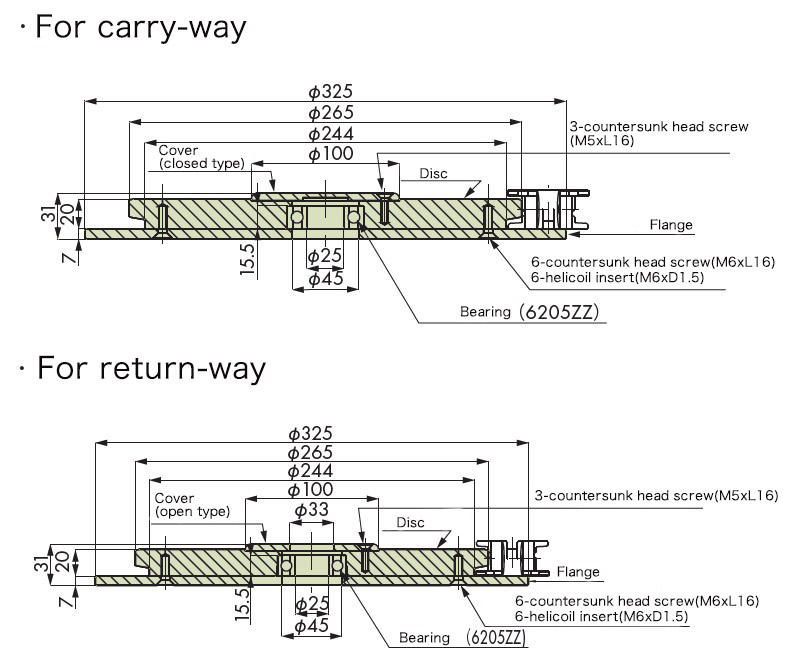

केवल TPUSR550 के लिए
कॉर्नर डिस्क　 		TPUSR550, TPUSR550P 38.1

उपयोग मॉडल संख्या
परिवहन पक्ष के लिए TPUSR550-CD-R150C
वापसी पक्ष के लिए TPUSR550-CD-R150R
केवल TPUSR826 के लिए
कॉर्नर डिस्क　 		TPUSR826, TPUSR826P 38.1

उपयोग मॉडल संख्या
परिवहन पक्ष के लिए TPUSR826-CD-R150C
वापसी पक्ष के लिए TPUSR826-CD-R150R
केवल TP-UB36 के लिए
डिस्क घुमाएँ　 		TP-UB36, TP-UB36P 36

उपयोग मॉडल संख्या
प्रेषक TP-UB36TW-D
वापसी मार्ग TP-UB36TW-R

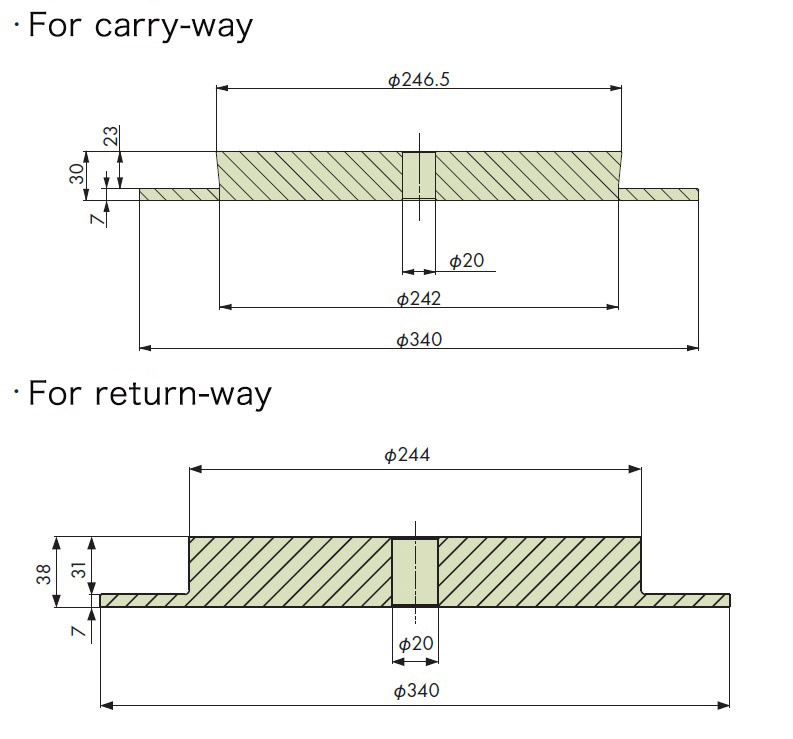

केवल TP-50UNS/TPUN के लिए
कॉर्नर डिस्क　 		TP-50UNS, TPUN 50

उपयोग मॉडल संख्या
परिवहन पक्ष के लिए TPUN555-CD-R150C
वापसी पक्ष के लिए TPUN555-CD-R150R
केवल TP-50UNS के लिए
डिस्क घुमाएँ　 		TP-50UNS 50

प्रकार उपयोग मॉडल संख्या
मशीनी उत्पाद प्रेषक TP-50UNST1
वापसी मार्ग TP-50UNST2
केवल TPUN-LH के लिए
कॉर्नर डिस्क　 		TPUN535-LH, TPUN550-LH 50

उपयोग मॉडल संख्या
परिवहन पक्ष के लिए TP-C12723T-CD
वापसी पक्ष के लिए TP-C12725T-CD

आइडलर पहिए/आइडलर स्प्रोकेट

(सूची के लिए क्लिक करें
प्रदर्शन।)		 लागू श्रृंखला प्रकार लागू श्रृंखला
आवाज़ का उतार-चढ़ाव
मिमी		 दांतों की समतुल्य संख्या
TTP　 TPF, TPH, TP-OTD, TPS, TPS-P, TT, TTP, TTPH, TTPH-P, TTP-P, TTPT, TTU, TTUP, TTUPH, TTUPM838H, TTUP-P, TTUPS-H 25.4, 38.1 21, 23, 25

मॉडल संख्या वास्तविक दांतों की संख्या बहरी घेरा
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
TP-IW1221-25-RY 21 130.0 Φ25.3 स्प्लिट टाइप
TP-IW1221-30-RY Φ30.3
TP-IW1221-35-RY Φ35.3
TP-IW1221-40-RY Φ40.3
TP-IW1223-25-RY 23 142.5 Φ25.3 स्प्लिट टाइप
TP-IW1223-30-RY Φ30.3
TP-IW1223-35-RY Φ35.3
TP-IW1223-40-RY Φ40.3
TP-IW1225-25-RY 25 154.8 Φ25.3 स्प्लिट टाइप
TP-IW1225-30-RY Φ30.3
TP-IW1225-35-RY Φ35.3
TP-IW1225-40-RY Φ40.3
TTPDH　 TTPDH, TTPDH-LBP 38.1 25

मॉडल संख्या वास्तविक दांतों की संख्या बहरी घेरा
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
TP-C121646T-IW 25 155 Φ35 एकीकृत प्रकार
TPS　 TP-880TAB, TPH, TPH-P, TPS, TPS-P, TPU, TPUH-BO, TPU-LH, TPU-P, TPUT-LH, TPU-USR, TTUP, TTUPH, TTUP-LLPC, TTUP-M, TTUP-P, TTUPT-M 38.1 12

मॉडल संख्या वास्तविक दांतों की संख्या बहरी घेरा
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
TP-C12404T-IW 12 147 Φ30 स्प्लिट टाइप
TPUMF-T　 TPUMF1200F-T, TPUMF1200-T, TPUMF1200-TB 19.05 12

मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
TPUMF1200T-25-IW 12 73.60 Φ25.3 एकीकृत प्रकार
TPUS　 TPSS, TPUS, TPUS953Y-T-LAP, TPUS-LBP, TPUS-Y-T, TTUPS 38.1 12

मॉडल संख्या दांतों की संख्या बहरी घेरा
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
TP-C121■T-IW 12 149.2 Φ30, Φ40 स्प्लिट टाइप
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
मॉडल संख्यादांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
TP-C12120T-IW 12 149.2 Φ30 स्प्लिट टाइप
TP-C12122T-IW Φ40
TP-UB36　 TP-UB36 36 11, 12, 13

मॉडल संख्या वास्तविक दांतों की संख्या बहरी घेरा
मिमी		 पायलट बोर
मिमी		 प्रकार
TP-IW36UB1100T 11 112 Φ20 एकीकृत प्रकार
TP-IW36UB1200T 12 124
TP-IW36UB1300T 13 136
TPUN　 TP-50UNS, TP-50UNS-D76, TPUN, TPUN535-LH, TPUN550-LH 50 8, 10


मॉडल संख्या दांतों की संख्या बहरी घेरा
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
TP-C12737T-IW 8 136.3 Φ30 एकीकृत प्रकार
TP-C12741T-IW 10 165.1 Φ25
TP-50UNS　 TP-50UNS, TPUN 50 10

मॉडल संख्या वास्तविक दांतों की संख्या बहरी घेरा
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
टीपी-IW50UNS10-■ 10 157.0 Φ30.5, Φ40.5 स्प्लिट टाइप
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
मॉडल संख्यावास्तविक दांतों की संख्याबहरी घेरा
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
TP-IW50UNS10-30 10 157.0 Φ30.5 स्प्लिट टाइप
TP-IW50UNS10-40 Φ40.5
TP-30UTW-LAP　 TP-30UTW-LAP 30 15


मॉडल संख्या वास्तविक दांतों की संख्या बहरी घेरा
मिमी		 पायलट बोर
मिमी		 प्रकार
TP-IW30UTW-15T20 15 138.0 Φ20 एकीकृत प्रकार
मॉडल संख्या वास्तविक दांतों की संख्या बहरी घेरा
मिमी		 पायलट बोर
मिमी		 प्रकार
TP-IWB30UTW-15T25 15 138.0 Φ25 एकीकृत प्रकार
TP-36UTW-LAP　 TP-36UTW-LAP 36 13

मॉडल संख्या वास्तविक दांतों की संख्या बहरी घेरा
मिमी		 पायलट बोर
मिमी		 प्रकार
TP-IW36UTW-13T 13 137 अनुरोध पर, हम उत्पादन पर विचार करेंगे।
हम आपके अनुरोध का जवाब देंगे.		 एकीकृत प्रकार

वियोजन/कनेक्शन उपकरण

सहायक उपकरण का नाम
(सूची के लिए क्लिक करें
प्रदर्शन।)		 लागू चेन मॉडल संख्या
वियोजन/कनेक्शन उपकरण　 TTP, TPS, TPU, TTUP


लागू श्रृंखला मॉडल संख्या उपयोग
TTP826, TTP1143 TTP-KV-AST वियोजन/संयोजन
TPS, TTUP, TPU826-KV TPS-TPU-KV-AST वियोजन/संयोजन
