प्लास्टिक टॉप चेन टीपीयूएसआर प्रकार समर्पित कॉर्नर डिस्क
- TPUSR550/TPUSR826 प्लास्टिक प्लास्टिक टॉप चेन के लिए कॉर्नर डिस्क
-
उपयोग
टीपीयूएसआर प्रकार के लिए कॉर्नर डिस्क।
यदि घुमावदार लेआउट के लिए न्यूनतम पार्श्व झुकने त्रिज्या (R=150 मिमी) की आवश्यकता होती है, तो हम कोने डिस्क का उपयोग करने की सलाह देते हैं।
इससे तनाव भार और घिसाव कम होने तथा स्पंदन की घटना को रोकने की उम्मीद है।
PLASTOP चेन TPUSR550/TPUSR826 के लिए कॉर्नर डिस्क की सूची
| प्रकार | - | |||
|---|---|---|---|---|
| उपयोग | परिवहन पक्ष | वापसी मार्ग | परिवहन पक्ष | वापसी मार्ग |
| मॉडल संख्या | TPUSR550-CD-R150C | TPUSR550-CD-R150R | TPUSR826-CD-R150C | TPUSR826-CD-R150R |
| लागू श्रृंखला प्रकार | TPUSR550, TPUSR550P | TPUSR826, TPUSR826P | ||
| लागू चेन पिच मिमी | 31.75 | |||
| लागू स्प्रोकेट प्रकार | - | |||
| लागू गाइड फ्लैंज | - | |||
| लागू हब | - | |||
| आकार | |
|||
| शरीर की सामग्री | अति-उच्च आणविक भार पॉलीइथाइलीन | |||
| सामग्री ग्रेड | - | |||
| शरीर का बाहरी रंग | सफ़ेद | हरा | ||
| घुंडी का बाहरी रंग | - | |||
| असर सामग्री | - | |||
| सील रिंग सामग्री | - | |||
| संरचना | - | |||
| काउंटरसंक हेड स्क्रू | स्टेनलेस | |||
| बोल्ट और नट सामग्री | - | |||
| दांतों की संख्या | - | |||
| प्रभावी दांतों की संख्या | - | |||
| शाफ्ट छेद का आकार | - | |||
| शाफ्ट छेद आयाम मिमी | - | |||
| पायलट बोर मिमी | - | |||
| अधिकतम शाफ्ट छेद व्यास मिमी | - | |||
| चौड़ाई मिमी | - | |||
| लंबाई मिमी | - | |||
| चेन साइड झुकने त्रिज्या R मिमी | 150 | |||

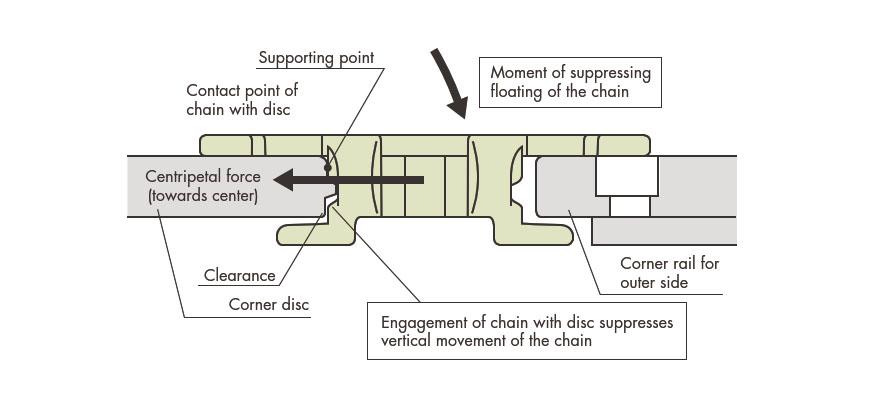

फ्लोटिंग रोकथाम तंत्र
मॉडल संख्या प्रदर्शन उदाहरण
| TPUSR826 | - | CD | - | R150 | R |
| ｜ नमूना |
｜ संक्षेपाक्षर सीडी: कॉर्नर डिस्क |
｜ चेन साइड झुकने त्रिज्या |
｜ R: वापसी मार्ग के लिए |
