पावर लॉक SL सीरीज़
- यह एक बाहरी कसने वाला प्रकार है जो बॉस के बाहर से कसता है।
- - रिड्यूसर जैसे खोखले शाफ्ट को जकड़ने के लिए आदर्श।
- -इसका उपयोग तब भी किया जा सकता है जब डिज़ाइन के कारण बॉस की मोटाई को सुरक्षित नहीं किया जा सकता है।
- * असेंबली के दौरान बॉस हिलता नहीं है।
- *खोखले शाफ्ट के साथ इस्तेमाल करते समय, खोखले शाफ्ट के आंतरिक व्यास का चयन करते समय ध्यान रखना ज़रूरी है। कृपया अधिक जानकारी के लिए हमसे संपर्क करें।
मानक पैकेज
- - विशेष सतह उपचार लागू किया गया है, इसलिए असेंबली के दौरान तेल लगाने की कोई आवश्यकता नहीं है।
- - शाफ्ट का व्यास जितना मोटा होगा, उतना अधिक टॉर्क प्रेषित किया जा सकेगा।
- - सरल संरचना इसे स्थापित करना और हटाना आसान बनाती है।
- लागू शाफ्ट व्यास: Φ24 से Φ300
- トルク範囲：167～290000N・m
- लागू सहनशीलता: बाहरी हब व्यास: h7 हब छिद्र: H7 (लागू शाफ्ट सहनशीलता: h6)
- लागू सतह खुरदरापन: Ra1.6

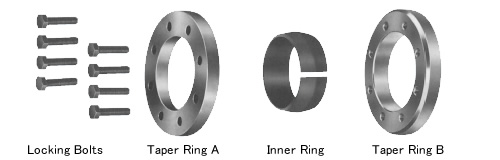

संरचना
डबल टेपर
・ पावर लॉक एसएल श्रृंखला में टेपर्ड रिंग ए और बी के लिए टेपर्ड आंतरिक व्यास और आंतरिक रिंग के लिए बाहरी व्यास है।
बन्धन बोल्टों को कसने से, पतले छल्ले A और B पतले सतह पर सरकते हुए चलते हैं।
कैटलॉग और निर्देश पुस्तिका
मॉडल संख्या प्रदर्शन उदाहरण
| PL | 024 | X | 050 | SL |
| ｜ शाफ्ट व्यास |
｜ बहरी घेरा |
｜ श्रृंखला का नाम |
उत्पादों की सूची
*विस्तृत जानकारी प्रदर्शित करने के लिए क्लिक करें।
| मानक पैकेज |
|---|
| PL024X050SL |
| PL030X060SL |
| PL036X072SL |
| PL044X080SL |
| PL050X090SL |
| PL055X100SL |
| PL062X110SL |
| PL068X115SL |
| PL075X138SL |
| PL080X145SL |
| PL090X155SL |
| PL100X170SL |
| PL110X185SL |
| मानक पैकेज |
|---|
| PL125X215SL |
| PL140X230SL |
| PL155X265SL |
| PL165X290SL |
| PL175X300SL |
| PL185X330SL |
| PL195X350SL |
| PL200X350SL |
| PL220X370SL |
| PL240X405SL |
| PL260X430SL |
| PL280X460SL |
| PL300X485SL |
