पावर लॉक आरई-एसएस सीरीज़
- यह श्रृंखला विशेष रूप से स्टेनलेस स्टील के लिए डिज़ाइन की गई है, जिसमें से चुनने के लिए दो स्थापना विधियां हैं।
- - शामिल रिटेनिंग रिंग को जोड़कर या अलग करके, आप दो माउंटिंग विधियों के बीच चयन कर सकते हैं: फ्लैंज प्रकार और सीधा प्रकार।
- * केंद्रित करने का कार्य शामिल है। परेशानी भरे बॉस स्टेप प्रोसेसिंग की कोई आवश्यकता नहीं।
- *फ्लैंज्ड प्रकारों के लिए, बॉस असेंबली के दौरान नहीं चलता है, लेकिन सीधे प्रकारों के लिए, बॉस असेंबली के दौरान अक्षीय दिशा में सामने की ओर थोड़ा सा चलता है।
अधिक जानकारी के लिए हमसे संपर्क करें।
स्टेनलेस स्टील विनिर्देशों
- - मुख्य शरीर ऑस्टेनिटिक स्टेनलेस स्टील से बना है, जो उच्च संक्षारण प्रतिरोध प्रदान करता है।
- - कसने वाले बोल्टों पर एक विशेष चिकनाई कोटिंग होती है, इसलिए संयोजन के दौरान तेल लगाने की आवश्यकता नहीं होती है।
- - उत्पाद लाइनअप में छोटे व्यास वाले शाफ्ट शामिल हैं और इसमें KE-SS श्रृंखला की तुलना में उच्च संचरण टॉर्क है।
- लागू शाफ्ट व्यास: Φ5 से Φ50
- トルク範囲：5.01～1170N・m
- लागू सहनशीलता: शाफ्ट: h8 हब छिद्र: H8
- लागू सतह खुरदरापन: Ra1.6
संरचना
रिटेनिंग रिंग के साथ
रिटेनिंग रिंग के बिना
सिंगल टेपर

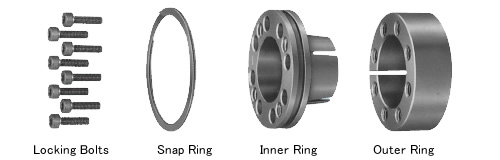

पावर लॉक आरई श्रृंखला में चार भाग होते हैं: एक आंतरिक रिंग, एक बाहरी रिंग, एक रिटेनिंग रिंग और एक फास्टनिंग बोल्ट।
इसे केवल बन्धन बोल्टों को कस कर पूरी तरह से बांधा जा सकता है।
हैंडलिंग निर्देश
कैटलॉग और निर्देश पुस्तिका
मॉडल संख्या प्रदर्शन उदाहरण
| PL | 005 | X | 018 | RE | - | SS |
| ｜ शाफ्ट व्यास |
｜ बहरी घेरा |
｜ श्रृंखला का नाम |
｜ स्टेनलेस स्टील विनिर्देशों |
उत्पादों की सूची
*विस्तृत जानकारी प्रदर्शित करने के लिए क्लिक करें।
