पावर लॉक EF सीरीज़
- यह एक दबाव फ्लैंज एकीकृत प्रकार है जिसका आंतरिक और बाहरी व्यास EL श्रृंखला के समान है।
- · यह एक एकीकृत दबाव फ्लैंज है जिसका आंतरिक और बाहरी व्यास ईएल श्रृंखला के समान है, जिससे दबाव फ्लैंज के निर्माण की आवश्यकता समाप्त हो जाती है।
- -इसमें ईएल श्रृंखला के ट्रांसमिशन टॉर्क का 2 से 3 गुना अधिक टॉर्क है, इसलिए इसे कई ईएल के प्रतिस्थापन के रूप में इस्तेमाल किया जा सकता है।
- * केंद्रित करने का कार्य शामिल है। परेशानी भरे बॉस स्टेप प्रोसेसिंग की कोई आवश्यकता नहीं।
- *असेंबल करते समय, बॉस अक्षीय दिशा में थोड़ा आगे बढ़ेगा। कृपया विवरण के लिए हमसे संपर्क करें।
मानक पैकेज
- - छोटा आंतरिक/बाहरी व्यास अनुपात इसे छोटा हब व्यास के साथ उपयोग करने की अनुमति देता है।
- ・यह एक त्सुबाकी-अनन्य श्रृंखला है जो अन्य कंपनियों से उपलब्ध नहीं है।
- - एक सरल प्रकार जिसमें तीन भाग होते हैं: आंतरिक रिंग, बाहरी रिंग और कसने वाला बोल्ट।
- लागू शाफ्ट व्यास: Φ10 से Φ120
- トルク範囲：39～12600N・m
- लागू सहनशीलता: शाफ्ट: h8 हब छिद्र: H8
- लागू सतह खुरदरापन: Ra1.6
संरचना
सिंगल टेपर

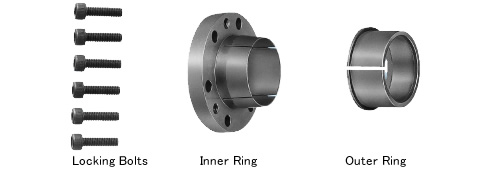

・ पावर लॉक ईएफ श्रृंखला में तीन भाग होते हैं: एक आंतरिक रिंग, एक बाहरी रिंग और एक कसने वाला बोल्ट।
इसे केवल बन्धन बोल्टों को कस कर मजबूती से बांधा जा सकता है।
हैंडलिंग निर्देश
कैटलॉग और निर्देश पुस्तिका
मॉडल संख्या प्रदर्शन उदाहरण
| PL | 010 | X | 013 | EF |
| ｜ शाफ्ट व्यास |
｜ बहरी घेरा |
｜ श्रृंखला का नाम |
उत्पादों की सूची
*विस्तृत जानकारी प्रदर्शित करने के लिए क्लिक करें।
| मानक पैकेज |
|---|
| PL010X013EF |
| PL011X014EF |
| PL012X015EF |
| PL014X018EF |
| PL015X019EF |
| PL016X020EF |
| PL017X021EF |
| PL018X022EF |
| PL019X024EF |
| PL020X025EF |
| PL022X026EF |
| PL024X028EF |
| PL025X030EF |
| मानक पैकेज |
|---|
| PL028X032EF |
| PL030X035EF |
| PL032X036EF |
| PL035X040EF |
| PL038X044EF |
| PL040X045EF |
| PL042X048EF |
| PL045X052EF |
| PL048X055EF |
| PL050X057EF |
| PL055X062EF |
| PL060X068EF |
| PL065X073EF |
| मानक पैकेज |
|---|
| PL070X079EF |
| PL075X084EF |
| PL080X091EF |
| PL085X096EF |
| PL090X101EF |
| PL095X106EF |
| PL100X114EF |
| PL110X124EF |
| PL120X134EF |
