पावर लॉक एएस सीरीज़
- यह सबसे लोकप्रिय वैश्विक मानक मॉडल है।
- - यह श्रृंखला अत्यधिक संगत है और घरेलू और अंतरराष्ट्रीय स्तर पर कई निर्माताओं से उपलब्ध है।
- · बड़ा टेपर कोण इसे कसने और हटाने में आसान बनाता है।
- - श्रृंखला में उपयोग करने में सबसे आसान।
- *इसमें केन्द्रीकरण कार्य नहीं है, इसलिए बॉस पर एक गाइड प्रदान किया जाना चाहिए।
- * असेंबली के दौरान बॉस हिलता नहीं है।
मानक पैकेज
- - उच्च शक्ति वाले बोल्टों का उपयोग करने से, अन्य कंपनियों के उत्पादों की तुलना में कम कसने वाले बोल्टों की आवश्यकता होती है, जिससे संयोजन श्रम कम हो जाता है।
- ・हम Φ19 से Φ500 तक के शाफ्ट व्यास की एक विस्तृत श्रृंखला उपलब्ध कराते हैं। हमारे पास इंच के आकार की भी एक विस्तृत श्रृंखला उपलब्ध है।
- लागू शाफ्ट व्यास: Φ19 से Φ500
- トルク範囲：294～555000N・m
- लागू सहनशीलता: शाफ्ट: h8 हब छिद्र: H8
- लागू सतह खुरदरापन: Ra1.6
स्टेनलेस स्टील विनिर्देशों
- - संक्षारक वातावरण वाले कठोर वातावरण में उपयोग के लिए उपयुक्त।
- मुख्य बॉडी ऑस्टेनिटिक स्टेनलेस स्टील से बनी है, और कसने वाले बोल्ट (एम12 और उससे नीचे) स्टेनलेस स्टील (एसयूएच660) से बने हैं, जिनकी सतह पर विशेष चिकनाई कोटिंग है।
यह जंग लगने से रोकता है, घर्षण का एक स्थिर गुणांक प्रदान करता है, और उच्च प्रदर्शन बनाए रखता है। - ・उपर्युक्त के परिणामस्वरूप, असेंबली के दौरान तेल लगाने की आवश्यकता नहीं होती, जिससे असेंबली कार्य में लगने वाला समय कम हो जाता है।
- लागू शाफ्ट व्यास: Φ19 से Φ150
- トルク範囲：196～20900N・m
- लागू सहनशीलता: शाफ्ट: h8 हब छिद्र: H8
- लागू सतह खुरदरापन: Ra1.6
इलेक्ट्रोलेस निकल चढ़ाना विनिर्देश
- - मुख्य भाग इलेक्ट्रोलेस निकल प्लेटेड है, जो छिलता नहीं है।
- - साफ कमरे आदि में साधारण जंग की रोकथाम के लिए उपयुक्त।
- कसने वाले बोल्टों की सतह पर एक विशेष उपचार होता है जो चिकनाई प्रदान करता है, जिससे संयोजन के दौरान तेल लगाने की आवश्यकता नहीं होती। ये क्रोम-मुक्त और पर्यावरण के अनुकूल हैं।
- लागू शाफ्ट व्यास: Φ19 से Φ300
- トルク範囲：245～151000N・m
- लागू सहनशीलता: शाफ्ट: h8 हब छिद्र: H8
- लागू सतह खुरदरापन: Ra1.6
संरचना
डबल टेपर

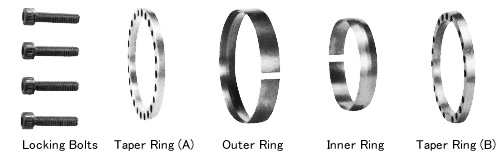

पावर लॉक एएस श्रृंखला में पांच भाग होते हैं: टेपर्ड रिंग (ए), टेपर्ड रिंग (बी), बाहरी रिंग, आंतरिक रिंग और कसने वाला बोल्ट।
मजबूत कनेक्शन के लिए बस बन्धन बोल्ट को कस लें।
हैंडलिंग निर्देश
कैटलॉग और निर्देश पुस्तिका
मॉडल संख्या प्रदर्शन उदाहरण
| PL | 020 | X | 047 | AS |
| ｜ शाफ्ट व्यास |
｜ बहरी घेरा |
｜ विनिर्देश |
||
| एएस: मानक विनिर्देश AS-SS: स्टेनलेस स्टील विनिर्देश एएस-केपी: इलेक्ट्रोलेस निकल प्लेटिंग |
उत्पादों की सूची
*विस्तृत जानकारी प्रदर्शित करने के लिए क्लिक करें।
PL320X405AS से PL500X605AS तक ऑर्डर पर बनाए जाते हैं। कृपया विशिष्टताओं के लिए ई-बुक कैटलॉग देखें।
इस पृष्ठ के शीर्ष पर वापस जाएँइंच आकार
| मॉडल संख्या | शाफ्ट व्यास मिमी |
बहरी घेरा मिमी |
|---|---|---|
| PL-3/4AS | 19.05 | 47 |
| PL-7/8AS | 22.225 | 47 |
| PL1AS | 25.4 | 50 |
| PL1-1/8AS | 28.575 | 55 |
| PL1-3/16AS | 30.163 | 54.837 |
| PL1-1/4AS | 31.75 | 60 |
| PL1-3/8AS | 34.925 | 60.075 |
| PL1-7/16AS | 36.513 | 65 |
| PL1-1/2AS | 38.1 | 65 |
| PL1-5/8AS | 41.275 | 75 |
| PL1-3/4AS | 44.45 | 75 |
| PL1-7/8AS | 47.625 | 80 |
| PL2AS | 50.8 | 85 |
