पावर सिलेंडर यू सीरीज़
- यह एक कॉम्पैक्ट और हल्का इलेक्ट्रिक सिलेंडर है जिसका रेटेड थ्रस्ट 6 टन से अधिक है।
- पावर सिलेंडर छोटे आकार, हल्के वजन और बेहतर लागत प्रदर्शन को प्राप्त करने में सफल रहा है, जबकि इसकी क्षमता पारंपरिक टी सीरीज के समान ही बनी हुई है।
- ・रेटेड थ्रस्ट: 58.8 से 490kN
- ・नाममात्र गति: 6.5 से 52 मिमी/सेकंड
विशेषताएँ
-
・हल्का और कॉम्पैक्ट
नव विकसित उच्च प्रदर्शन बॉल स्क्रू और मजबूत बीयरिंग के लिए धन्यवाद, हम पिछले मॉडल (टी श्रृंखला) की तुलना में कुल लंबाई को 10% तक और द्रव्यमान को 35% तक कम करने में सफल रहे हैं। कॉम्पैक्ट आकार और हल्के वजन हाइड्रोलिक सिलेंडरों को बदलना आसान बनाते हैं।
-
・एक व्यापक लाइनअप
मॉडल के रेटेड थ्रस्ट को 50 टन तक विस्तारित किया गया है, जिससे Φ250 मिमी बोर व्यास वाले हाइड्रोलिक सिलेंडरों को प्रतिस्थापित करना आसान हो गया है।
-
・बेहतर लागत प्रदर्शन
भागों को छोटा और हल्का बनाकर पारंपरिक उत्पादों की तुलना में लागत में कमी लाने के अलावा, पावर सिलेंडर विद्युत चालित है, जिसका अर्थ है कि यह हाइड्रोलिक प्रकार की तुलना में अधिक ऊर्जा बचाता है और बिजली की खपत को काफी कम करता है।

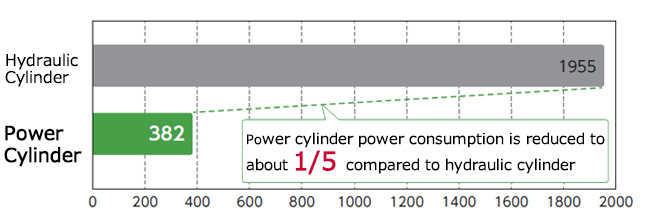

[हाइड्रोलिक सिलेंडरों के साथ बिजली की खपत की तुलना]
प्रति यूनिट वार्षिक बिजली खपत (kWh/वर्ष)
हाइड्रोलिक सिलेंडर थ्रस्ट की सरल गणना
(हाइड्रोलिक सिलेंडर आउटपुट को अनुमानित पावर सिलेंडर थ्रस्ट में परिवर्तित करने का सूत्र नीचे दिया गया है।)

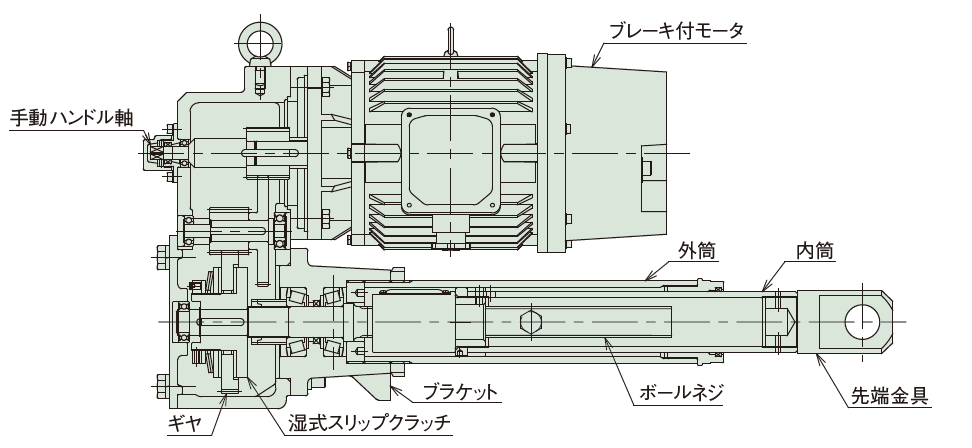

प्रत्येक प्रकार (सुरक्षात्मक उपकरण) का उपयोग कैसे करें और उसकी संरचना
दो प्रकार उपलब्ध हैं, प्रत्येक में अलग सुरक्षा तंत्र है।
-
・बी प्रकार (गीले स्लिप क्लच के साथ)
रिडक्शन सेक्शन के स्क्रू शाफ्ट अंत में एक वेट स्लिप क्लच बनाया गया है।
विशेष अस्तर अधिभार की स्थिति में सुरक्षा प्रदान करता है।
विशेष अस्तर ओवरस्ट्रोक के दौरान भी सुरक्षा प्रदान करता है।
-
・सी प्रकार (थ्रस्ट डिटेक्शन मैकेनिज्म के साथ)
ब्रैकेट में एक थ्रस्ट डिटेक्शन स्प्रिंग इकाई निर्मित होती है।
यह तब प्रभावी होता है जब पुश (पुल) स्टॉप या ओवरलोड के लिए विद्युत संकेत की आवश्यकता होती है।
यदि मोटर बंद होने पर लोड पक्ष से अधिभार उत्पन्न होता है या स्ट्रोक पार हो जाता है, तो भी विद्युत संकेत आउटपुट होता है।
*विशेष रूप से, जब प्रभाव पड़ता है, तो अंतर्निर्मित स्प्रिंग प्रभाव भार को विक्षेपित कर उसे अवशोषित कर लेती है।
*50-टन थ्रस्ट डिटेक्शन मैकेनिज्म का इस्तेमाल नियमित पुशिंग (पुलिंग) स्टॉप के लिए नहीं किया जा सकता। कृपया इसे सुरक्षा उपकरण के रूप में इस्तेमाल करें।
मानक मॉडल सूची
| मॉडल संख्या | रेटेड थ्रस्ट एन {किलोग्राम} |
नाममात्र गति 50/60 हर्ट्ज मिमी/सेकेंड |
मोटर क्षमता किलोवाट |
मैनुअल शाफ्ट के प्रति चक्कर रॉड की यात्रा mm |
रॉड घूर्णन बल एन・एम {किलोग्राम・मी} |
नामित स्ट्रोक मिमी |
|
|---|---|---|---|---|---|---|---|
| LPUB6000 LPUC6000 |
S | 58.8k {6000} |
6.5/7.8 | 0.75 | 1.0 | 124 {12.7} |
500, 1000 *1500 |
| L | 18/22 | 1.5 | 0.7 | ||||
| M | 26/31 | 2.2 | 1.0 | ||||
| H | 42/50 | 3.7 | 1.7 | ||||
| LPUB8000 LPUC8000 |
S | 78.4k {8000} |
10/12 | 1.5 | 1.2 | 166 {17.0} |
500, 1000, 1500 |
| L | 20/24 | 2.2 | 0.8 | ||||
| M | 30/36 | 3.7 | 1.2 | ||||
| H | 43/52 | 5.5 | 1.7 | ||||
| LPUB12000 LPUC12000 |
L | 117k {12000} |
10/12 | 2.2 | 1.2 | 333 {34.0} |
500, 1000, 1500, *2000 |
| M | 18/22 | 3.7 | 2.2 | ||||
| H | 30/36 | 5.5 | 1.2 | ||||
| LPUB16000 LPUC16000 |
L | 156k {16000} |
14.5/17.5 | 3.7 | 1.7 | 444 {45.3} |
500, 1000, 1500, 2000 |
| M | 20/24 | 5.5 | 2.3 | ||||
| H | 30/36 | 7.5 | 1.2 | ||||
| LPUB22000 LPUC22000 |
L | 215k {22000} |
14.5/17.5 | 5.5 | 2.9 | 915 {93.5} |
500, 1000, 1500, 2000 |
| M | 20/24 | 7.5 | 3.2 | ||||
| H | 30/35 | 11 | 3.5 | ||||
| LPUB32000 LPUC32000 |
L | 313k {32000} |
10/12 | 5.5 | 2.1 | 1109 {113} |
500, 1000, 1500, 2000 |
| M | 15/18 | 7.5 | 2.4 | ||||
| H | 20/24 | 11 | 2.4 | ||||
| LPUB50000 LPUC50000 |
L | 490k {50000} |
8/10 | 7.5 | 0.3 | 2166 {221} |
500, 1000, 1500, 2000 |
| M | 12/14 | 11 | 0.5 | ||||
| H | 16/19 | 15 | 0.6 | ||||
*गति मोटर की तुल्यकालिक घूर्णन गति के मान को इंगित करती है।
* रेटेड थ्रस्ट * से चिह्नित स्ट्रोक के लिए सीमित है।
यदि टी सीरीज से प्रतिस्थापित किया जाए
हम "यू सीरीज़ एन स्पेसिफिकेशन" प्रदान करते हैं, जिसके इंस्टॉलेशन आयाम टी सीरीज़ से मेल खाते हैं। एन स्पेसिफिकेशन पारंपरिक मॉडलों की तुलना में बॉल स्क्रू की अपेक्षित यात्रा दूरी तीन गुना से भी ज़्यादा बेहतर बनाता है, जिससे सिलेंडर बदलने की आवृत्ति कम करने में मदद मिलती है।
मॉडल संख्या प्रदर्शन उदाहरण: LPUB6000L N 5VT1LPJ-TK
*एन: एन विनिर्देश (टी श्रृंखला के लिए प्रतिस्थापन) *कृपया अंत में "-टीके" जोड़ें।
*एन विनिर्देश लागू मॉडल 6000, 8000, 12000, और 16000 आकार हैं।
कैटलॉग और निर्देश पुस्तिका
मोटर विनिर्देश
| क्षमता | 0.75kW～3.7kW | 5.5kW～15kW | |
|---|---|---|---|
| नमूना | पूर्णतः सील और वायु-शीतलन प्रकार | ब्रेक के साथ पूर्णतः सील और पंखा-शीतलन प्रकार प्रकार | |
| आउटपुट | मानक मॉडलों की सूची देखें | ||
| खम्भों की संख्या | 4 ध्रुव | ||
| बिजली की आपूर्ति | वोल्टेज | 200V/200V/220V | |
| आवृत्ति | 50Hz/60Hz/60Hz | ||
| समय रेटिंग | 30 मिनट की रेटिंग | निरंतर रेटिंग | |
| ताप प्रतिरोध वर्ग | B | ||
| सुरक्षात्मक संरचना | पूर्णतः सील किया हुआ बाहरी मॉडल (IP55) | ||
मॉडल संख्या प्रदर्शन उदाहरण
| LPU | B | 6000 | L | 5 |
| ｜ श्रृंखला का नाम पावर सिलेंडर यू सीरीज़ |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ रेटेड थ्रस्ट 6000: 58.8kN {6000किलोग्राम} 8000: 78.4kN {8000किलोग्राम} 12000: 117kN {12000kgf} 16000: 156kN {16000kgf} 22000: 215kN {22000kgf} 32000: 313kN {32000kgf} 50000: 490kN {50000kgf} |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ नामित स्ट्रोक 5: 500 मिमी 10: 1000 मिमी 15: 1500 मिमी 20: 2000 मिमी |
| प्रकार B: वेट स्लिप क्लच प्रकार C: थ्रस्ट डिटेक्शन मैकेनिज्म प्रकार |
नाममात्र गति S, L. M, H वास्तविक गति है के लिए कृपया विस्तृत जानकारी देखें। |
|||
■ त्सुबाकी मॉडल नंबर नेविगेशन
प्रकार
बी: एक गीला स्लिप क्लच एक अधिभार संरक्षण उपकरण के रूप में बनाया गया है।
सी: थ्रस्ट डिटेक्शन मैकेनिज्म से सुसज्जित।
रेटेड थ्रस्ट
यह वह रेटेड थ्रस्ट है जिस पर मोटर काम कर सकती है।
नाममात्र गति
यह सिलेंडर की परिचालन गति है जब मोटर समकालिक रूप से घूम रही होती है।
कृपया प्रत्येक मॉडल के गति मानों के लिए विस्तृत जानकारी देखें।
नामित स्ट्रोक
यह ऑपरेटिंग भाग की स्ट्रोक दूरी है। थ्रस्ट के आधार पर निर्माण सीमा भिन्न होती है।
मोटर विनिर्देश
Z: इन्वर्टर ड्राइव संगत.
V: बिजली आपूर्ति वोल्टेज और आवृत्ति 400/400/440V, 50/60/60Hz हैं।
V1: विद्युत आपूर्ति वोल्टेज और आवृत्ति 380V और 50Hz हैं।
V2: बिजली आपूर्ति वोल्टेज और आवृत्ति 380V, 60Hz हैं।
V3: बिजली आपूर्ति वोल्टेज और आवृत्ति 415V, 50Hz हैं।
V4: बिजली आपूर्ति वोल्टेज और आवृत्ति 460V, 60Hz हैं।
T1: ताप प्रतिरोध वर्ग F, 40°C तक प्रतिरोधी।
T2: ताप प्रतिरोध वर्ग F, 60°C.
T3: ताप प्रतिरोध वर्ग F, 80°C.
T4: ताप प्रतिरोध वर्ग H, 80°C प्रतिरोधी।
एन: सीई अनुरूप.
N2: UL मानक अनुरूप विनिर्देश.
एन3: सीसीसी विनिर्देश.
डी: दबाव प्रतिरोधी और विस्फोट रोधी।
उत्तर: यह मोटर रहित एडाप्टर है।
विकल्प प्रतीक
एल: दो बाहरी स्ट्रोक समायोजन एलएस के साथ आता है।
L3: 3 बाहरी स्ट्रोक समायोजन LSs के साथ आता है।
K2: दो अंतर्निर्मित माइक्रोस्विच स्ट्रोक स्थिति का पता लगाते हैं।
K4: चार अंतर्निर्मित माइक्रोस्विच से सुसज्जित जो स्ट्रोक स्थिति का पता लगाते हैं।
पी: एक पोटेंशियोमीटर से सुसज्जित जो स्ट्रोक की स्थिति का पता लगाता है।
आर: एक रोटरी एनकोडर से सुसज्जित जो स्ट्रोक मूवमेंट सिग्नल आउटपुट करता है।
सी: क्लीविस फिटिंग के साथ आता है।
स्थिति पहचान विकल्प K2, K4, P, और R के साथ एक साथ स्थापित नहीं किया जा सकता।
यू: यू-आकार की सिरा संयोजन के साथ आता है।
जे: यह अकॉर्डियन धौंकनी के साथ आता है।
*निम्नलिखित वोल्टेज के लिए विकल्प उपलब्ध हैं।
उत्पाद मॉडल संख्या सूची
*विस्तृत जानकारी देखने के लिए मॉडल नंबर पर क्लिक करें। सभी खोलेंसभी बंद करें
रेटेड थ्रस्ट 58.8kN {6000kgf} (मॉडल संख्या LPUB6000~/LPUC6000~)
| रफ़्तार | आघात मिमी |
वेट-टाइप स्लिप क्लच |
थ्रस्ट डिटेक्शन मैकेनिज्म के साथ |
|---|---|---|---|
| S | 500 | LPUB6000S5 | LPUC6000S5 |
| 1000 | LPUB6000S10 | LPUC6000S10 | |
| 1500 | LPUB6000S15 | LPUC6000S15 | |
| L | 500 | LPUB6000L5 | LPUC6000L5 |
| 1000 | LPUB6000L10 | LPUC6000L10 | |
| 1500 | LPUB6000L15 | LPUC6000L15 | |
| M | 500 | LPUB6000M5 | LPUC6000M5 |
| 1000 | LPUB6000M10 | LPUC6000M10 | |
| 1500 | LPUB6000M15 | LPUC6000M15 | |
| H | 500 | LPUB6000H5 | LPUC6000H5 |
| 1000 | LPUB6000H10 | LPUC6000H10 | |
| 1500 | LPUB6000H15 | LPUC6000H15 |
रेटेड थ्रस्ट 78.4kN {8000kgf} (मॉडल संख्या LPUB8000~/LPUC8000~)
| रफ़्तार | आघात मिमी |
वेट-टाइप स्लिप क्लच |
थ्रस्ट डिटेक्शन मैकेनिज्म के साथ |
|---|---|---|---|
| S | 500 | LPUB8000S5 | LPUC8000S5 |
| 1000 | LPUB8000S10 | LPUC8000S10 | |
| 1500 | LPUB8000S15 | LPUC8000S15 | |
| L | 500 | LPUB8000L5 | LPUC8000L5 |
| 1000 | LPUB8000L10 | LPUC8000L10 | |
| 1500 | LPUB8000L15 | LPUC8000L15 | |
| M | 500 | LPUB8000M5 | LPUC8000M5 |
| 1000 | LPUB8000M10 | LPUC8000M10 | |
| 1500 | LPUB8000M15 | LPUC8000M15 | |
| H | 500 | LPUB8000H5 | LPUC8000H5 |
| 1000 | LPUB8000H10 | LPUC8000H10 | |
| 1500 | LPUB8000H15 | LPUC8000H15 |
रेटेड थ्रस्ट 117kN {12000kgf} (मॉडल संख्या LPUB12000~/LPUC12000~)
| रफ़्तार | आघात मिमी |
वेट-टाइप स्लिप क्लच |
थ्रस्ट डिटेक्शन मैकेनिज्म के साथ |
|---|---|---|---|
| L | 500 | LPUB12000L5 | LPUC12000L5 |
| 1000 | LPUB12000L10 | LPUC12000L10 | |
| 1500 | LPUB12000L15 | LPUC12000L15 | |
| 2000 | LPUB12000L20 | LPUC12000L20 | |
| M | 500 | LPUB12000M5 | LPUC12000M5 |
| 1000 | LPUB12000M10 | LPUC12000M10 | |
| 1500 | LPUB12000M15 | LPUC12000M15 | |
| 2000 | LPUB12000M20 | LPUC12000M20 | |
| H | 500 | LPUB12000H5 | LPUC12000H5 |
| 1000 | LPUB12000H10 | LPUC12000H10 | |
| 1500 | LPUB12000H15 | LPUC12000H15 | |
| 2000 | LPUB12000H20 | LPUC12000H20 |
रेटेड थ्रस्ट 156kN {16000kgf} (मॉडल संख्या LPUB16000~/LPUC16000~)
| रफ़्तार | आघात मिमी |
वेट-टाइप स्लिप क्लच |
थ्रस्ट डिटेक्शन मैकेनिज्म के साथ |
|---|---|---|---|
| L | 500 | LPUB16000L5 | LPUC16000L5 |
| 1000 | LPUB16000L10 | LPUC16000L10 | |
| 1500 | LPUB16000L15 | LPUC16000L15 | |
| 2000 | LPUB16000L20 | LPUC16000L20 | |
| M | 500 | LPUB16000M5 | LPUC16000M5 |
| 1000 | LPUB16000M10 | LPUC16000M10 | |
| 1500 | LPUB16000M15 | LPUC16000M15 | |
| 2000 | LPUB16000M20 | LPUC16000M20 | |
| H | 500 | LPUB16000H5 | LPUC16000H5 |
| 1000 | LPUB16000H10 | LPUC16000H10 | |
| 1500 | LPUB16000H15 | LPUC16000H15 | |
| 2000 | LPUB16000H20 | LPUC16000H20 |
रेटेड थ्रस्ट 215kN {22000kgf} (मॉडल संख्या LPUB22000~/LPUC22000~)
| रफ़्तार | आघात मिमी |
वेट-टाइप स्लिप क्लच |
थ्रस्ट डिटेक्शन मैकेनिज्म के साथ |
|---|---|---|---|
| L | 500 | LPUB22000L5 | LPUC22000L5 |
| 1000 | LPUB22000L10 | LPUC22000L10 | |
| 1500 | LPUB22000L15 | LPUC22000L15 | |
| 2000 | LPUB22000L20 | LPUC22000L20 | |
| M | 500 | LPUB22000M5 | LPUC22000M5 |
| 1000 | LPUB22000M10 | LPUC22000M10 | |
| 1500 | LPUB22000M15 | LPUC22000M15 | |
| 2000 | LPUB22000M20 | LPUC22000M20 | |
| H | 500 | LPUB22000H5 | LPUC22000H5 |
| 1000 | LPUB22000H10 | LPUC22000H10 | |
| 1500 | LPUB22000H15 | LPUC22000H15 | |
| 2000 | LPUB22000H20 | LPUC22000H20 |
रेटेड थ्रस्ट 313kN {32000kgf} (मॉडल संख्या LPUB32000~/LPUC32000~)
| रफ़्तार | आघात मिमी |
वेट-टाइप स्लिप क्लच |
थ्रस्ट डिटेक्शन मैकेनिज्म के साथ |
|---|---|---|---|
| L | 500 | LPUB32000L5 | LPUC32000L5 |
| 1000 | LPUB32000L10 | LPUC32000L10 | |
| 1500 | LPUB32000L15 | LPUC32000L15 | |
| 2000 | LPUB32000L20 | LPUC32000L20 | |
| M | 500 | LPUB32000M5 | LPUC32000M5 |
| 1000 | LPUB32000M10 | LPUC32000M10 | |
| 1500 | LPUB32000M15 | LPUC32000M15 | |
| 2000 | LPUB32000M20 | LPUC32000M20 | |
| H | 500 | LPUB32000H5 | LPUC32000H5 |
| 1000 | LPUB32000H10 | LPUC32000H10 | |
| 1500 | LPUB32000H15 | LPUC32000H15 | |
| 2000 | LPUB32000H20 | LPUC32000H20 |
रेटेड थ्रस्ट 490kN {50000kgf} (मॉडल संख्या LPUB50000~/LPUC50000~)
| रफ़्तार | आघात मिमी |
वेट-टाइप स्लिप क्लच |
थ्रस्ट डिटेक्शन मैकेनिज्म शामिल* |
|---|---|---|---|
| L | 500 | LPUB50000L5 | LPUC50000L5 |
| 1000 | LPUB50000L10 | LPUC50000L10 | |
| 1500 | LPUB50000L15 | LPUC50000L15 | |
| 2000 | LPUB50000L20 | LPUC50000L20 | |
| M | 500 | LPUB50000M5 | LPUC50000M5 |
| 1000 | LPUB50000M10 | LPUC50000M10 | |
| 1500 | LPUB50000M15 | LPUC50000M15 | |
| 2000 | LPUB50000M20 | LPUC50000M20 | |
| H | 500 | LPUB50000H5 | LPUC50000H5 |
| 1000 | LPUB50000H10 | LPUC50000H10 | |
| 1500 | LPUB50000H15 | LPUC50000H15 | |
| 2000 | LPUB50000H20 | LPUC50000H20 |
*LPUC50000 को धक्का देने (खींचने) से नहीं रोका जा सकता।
इस पृष्ठ के शीर्ष पर वापस जाएँहाइड्रोलिक सिलेंडर थ्रस्ट की सरल गणना
・हाइड्रोलिक सिलेंडर आउटपुट को अनुमानित पावर सिलेंडर थ्रस्ट में परिवर्तित करने का सूत्र नीचे दिया गया है।
विशेष सहायता
• आपकी उपयोग की शर्तों के अनुरूप विशेष सहायता उपलब्ध है।
