हाइड्रोलिक सिलेंडर थ्रस्ट की सरल गणना

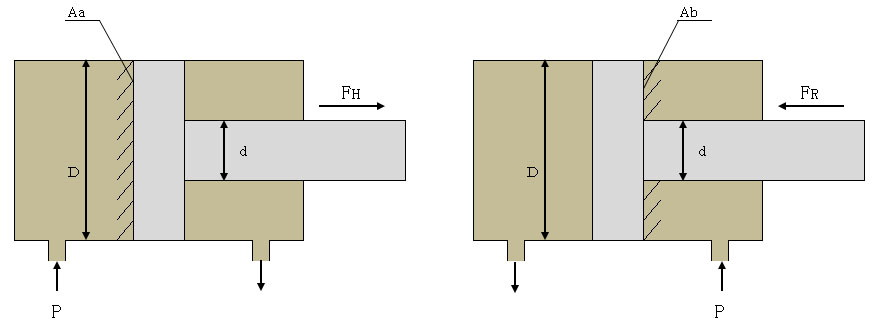

・हाइड्रोलिक सिलेंडर आउटपुट को अनुमानित पावर सिलेंडर थ्रस्ट में परिवर्तित करने का सूत्र नीचे दिया गया है।
・यह गणना सूत्र एक मोटा खाका है और इसे केवल संदर्भ के लिए इस्तेमाल किया जाना चाहिए। अधिक विस्तृत जानकारी के लिए कृपया हमसे संपर्क करें।
हाइड्रोलिक सिलेंडरों को इलेक्ट्रिक सिलेंडरों (पावर सिलेंडर) से बदलने के लाभ
इसके कई लाभ हैं, जैसे ऊर्जा बचत के माध्यम से लागत प्रदर्शन में सुधार, आसान रखरखाव और बेहतर स्वच्छता।
विवरण के लिए कृपया हाइड्रोलिक सिस्टम को बदलने के लिए गाइड देखें।
गणना किए गए थ्रस्ट के अनुरूप पावर सिलेंडर
चयन में
- ・इस चयन परिणाम में जड़त्व अनुपात को ध्यान में नहीं रखा गया है। अंतिम चयन करते समय, कैटलॉग में मॉडल सूची या तकनीकी डेटा में "चयन करते समय ध्यान देने योग्य बिंदु" में सूचीबद्ध अतिरिक्त बिंदुओं की जाँच करना आवश्यक है।
- ・一覧に該当シリーズがない場合は、別途ご相談ください。特殊仕様として対応できる場合もございます。推力算出の結果とその他ご使用条件をご送付いただけましたら選定いたします。
उपयोग करते समय (हाइड्रोलिक सिलेंडरों से अंतर)
सिलेंडर रोकते समय कृपया निम्नलिखित बिंदुओं पर ध्यान दें।
- ・सिलेंडर को स्ट्रोक के अंत में रोकना संभव नहीं है (यह इको सीरीज सीडीएस प्रकार के साथ संभव है)।
| शृंखला | जोर | रफ़्तार मिमी/सेकेंड |
आघात मिमी |
मोटर | सहनशीलता स्टार्टअप आवृत्ति बार/मिनट |
बाहरी उपयोग | धक्का (खींच) रोक संभावना |
उत्पाद जानकारी | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| kN | kgf | बिजली की आपूर्ति | क्षमता | ||||||||
| एफ सीरीज | 0.1 ～ 6.00 | 10.2 ～ 612 | 8 ～ 54 | 50 ～ 600 | DC | 29W, 160W | 2 | प्रयोग करने योग्य | धक्का देकर (खींचकर) रोकना असंभव | ||
| 12 / 24V | |||||||||||
| इको सीरीज़ सीडीएस प्रकार |
0.25 ～ 1.00 | 25.5 ～ 102 | 90 ～ 200 | 100 ～ 600 | AC 3Φ | 50W, 90W | 2 ～ 15 | उपलब्ध नहीं है | धक्का देकर (खींचकर) रोकना संभव स्ट्रोक के अंत में मारना और रोकना भी संभव है |
||
| 200V वर्ग | |||||||||||
| जी सीरीज | 0.7 ～ 3.00 | 71.4 ～ 306 | 25 ～ 240 | 100 ～ 1200 | AC 3Φ | 0.1 ～ 0.4kW | 10 | प्रयोग करने योग्य | टाइप करो प्रकार बी |
सी प्रकार | |
| 200/400V वर्ग | धक्का (खींच) रोक असंभव |
धक्का (खींच) रोक संभव |
|||||||||
| इको सीरीज़ सर्वो प्रकार |
0.15～15 | 15.3~1530 | 30~333 | 200~1000 | अपनी इच्छित सर्वो मोटर चुनें स्थापित किया जा सकता है |
15 | उपलब्ध नहीं है | धक्का देकर (खींचकर) रोकना असंभव | |||
| टी सीरीज | 2.45 ～ 39.2 | 250 ～ 4000 | 9 ～ 120 | 200 ～ 1500 | AC 3Φ | 0.1 ～ 3.7kW | 4 ～ 5 | प्रयोग करने योग्य | प्रकार बी | सी प्रकार | |
| 200/400V वर्ग | धक्का (खींच) रोक असंभव |
धक्का (खींच) रोक संभव |
|||||||||
| गर्म श्रृंखला | 49 ～ 490 | 5000 ～ 50000 | 5 ～ 72 | 200 ～ 2000 | AC 3Φ | 0.4 ～ 11 | 1 | प्रयोग करने योग्य | धक्का देकर (खींचकर) रोकना असंभव | ||
| 200/400V वर्ग | |||||||||||
| यू सीरीज़ | 58.8 ～ 490 | 6000 ～ 50000 | 6.5 ～ 52 | 500 ～ 2000 | AC 3Φ | 0.75 ～ 15kW | 2 ～ 4 | प्रयोग करने योग्य | प्रकार बी | सी प्रकार | |
| 200/400V वर्ग | धक्का (खींच) रोक असंभव |
धक्का (खींच) रोक संभव |
|||||||||
