उत्पाद गाइड पार्ट्स गाइड पिन/क्लैंप पिन/ब्रैकेट पिन
- गाइड पिन/क्लैंप पिन/ब्रैकेट पिन
- गाइड को सुरक्षित करने के लिए गाइड चैनल क्लैंप और गाइड ब्रैकेट के साथ संयोजन में उपयोग करें।
-
उपयोग
गाइड पिन:
यह TP-C13006NVT-GRC (गाइड चैनल क्लैंप) के लिए एक समर्पित पिन है।क्लैंप पिन:
स्थिर पक्ष पुरुष धागा प्रकार का है।
कृपया गाइड चैनल क्लैंप और गाइड ब्रैकेट के साथ संयोजन में उपयोग करें।ब्रैकेट पिन:
स्थिर पक्ष मादा धागा प्रकार का है।
कृपया गाइड चैनल क्लैंप और गाइड ब्रैकेट के साथ संयोजन में उपयोग करें। -

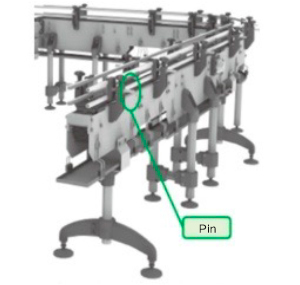

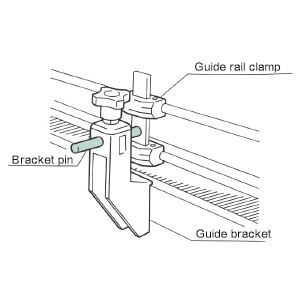

उपयोग छवि
[बड़ा करने के लिए क्लिक करें]
[बड़ा करने के लिए क्लिक करें]
उत्पाद गाइड भागों और संयोजनों की सूची के लिए, कृपया नीचे उत्पाद गाइड भागों संयोजन सूची देखें।
गाइड पिन/क्लैंप पिन/ब्रैकेट पिन के उदाहरण
गोद लेने का उदाहरण 1
नियुक्ति के मुख्य बिंदु और लाभ
- ・अन्य कंपनियों के गाइड चैनल के साथ भी इस्तेमाल किया जा सकता है
- इसे साइड या नीचे दोनों तरफ से स्थापित किया जा सकता है
- ऊपर और नीचे समायोजित करना आसान
गोद लेने का उदाहरण 2
नियुक्ति के मुख्य बिंदु और लाभ
- - कन्वेयर के किनारे प्रभावी ढंग से इस्तेमाल किया जा सकता है
गोद लेने का उदाहरण 3
नियुक्ति के मुख्य बिंदु और लाभ
- -गाइड चैनल आगे और पीछे समायोजित किया जा सकता है।
- -यदि स्पेसर के साथ संयोजन में उपयोग किया जाए तो ऊंचाई और चौड़ाई को भी समायोजित किया जा सकता है।
गोद लेने का उदाहरण 4
नियुक्ति के मुख्य बिंदु और लाभ
- - गाइड को गाइड ब्रैकेट के साथ संयोजन में उपयोग करने पर समायोजित किया जा सकता है।
- गाइड ब्रैकेट को नीचे की ओर स्थापित किया जाता है, जिससे कवर को खोले बिना गाइड को समायोजित किया जा सकता है।
गाइड पिन/क्लैंप पिन/ब्रैकेट पिन सूची
गाइड पिन
| मॉडल संख्या | TP-C14-100T-GP | TP-C14-200T-GP |
|---|---|---|
| प्रकार | - | |
| लागू समायोज्य हेड मॉडल संख्या | - | |
| पिन व्यास मिमी | Φ13.5 | |
| आकार |  |
|
| सामग्री | स्टेनलेस स्टील | |
| सिर सामग्री | - | |
| सिर का बाहरी रंग | - | |
| सिर के अलावा अन्य सामग्री | - | |
| शरीर की सामग्री | - | |
| शरीर का बाहरी रंग | - | |
| तत्व सामग्री | - | |
| प्लेट सामग्री | - | |
| प्लेट का बाहरी रंग | - | |
| वॉशर सामग्री | - | |
| एमबी समतुल्य उत्पाद | MB14-100-GP | MB14-200-GP |
क्लैंप पिन
| मॉडल संख्या | TP-C12-100T-CP | TP-C12-200T-CP | TP-C14-100T-CP | TP-C14-200T-CP | TP-C16-100T-CP | TP-C16-200T-CP |
|---|---|---|---|---|---|---|
| प्रकार | - | |||||
| लागू समायोज्य हेड मॉडल संख्या | - | |||||
| पिन व्यास मिमी | Φ12 | Φ14 | Φ16 | |||
| आकार |  |
|||||
| सामग्री | स्टेनलेस स्टील | |||||
| सिर सामग्री | - | |||||
| सिर का बाहरी रंग | - | |||||
| सिर के अलावा अन्य सामग्री | - | |||||
| शरीर की सामग्री | - | |||||
| शरीर का बाहरी रंग | - | |||||
| तत्व सामग्री | - | |||||
| प्लेट सामग्री | - | |||||
| प्लेट का बाहरी रंग | - | |||||
| वॉशर सामग्री | - | |||||
| एमबी समतुल्य उत्पाद | MB12-100-CP | MB12-200-CP | MB14-100-CP | MB14-200-CP | MB16-100-CP | MB16-200-CP |
ब्रैकेट पिन
| मॉडल संख्या | TP-C12-100T-BP | TP-C12-200T-BP | TP-C14-100T-BP | TP-C14-200T-BP | TP-C16-100T-BP | TP-C16-200T-BP |
|---|---|---|---|---|---|---|
| प्रकार | - | |||||
| लागू समायोज्य हेड मॉडल संख्या | - | |||||
| पिन व्यास मिमी | Φ12 | Φ14 | Φ16 | |||
| आकार |  |
|||||
| सामग्री | स्टेनलेस स्टील | |||||
| सिर सामग्री | - | |||||
| सिर का बाहरी रंग | - | |||||
| सिर के अलावा अन्य सामग्री | - | |||||
| शरीर की सामग्री | - | |||||
| शरीर का बाहरी रंग | - | |||||
| तत्व सामग्री | - | |||||
| प्लेट सामग्री | - | |||||
| प्लेट का बाहरी रंग | - | |||||
| वॉशर सामग्री | - | |||||
| एमबी समतुल्य उत्पाद | MB12-100-BP | MB12-200-BP | MB14-100-BP | MB14-200-BP | MB16-100-BP | MB16-200-BP |
