उत्पाद मार्गदर्शिका, पुर्जे, प्रमुख विनिर्देश

कैटलॉग और निर्देश पुस्तिका

उत्पाद मार्गदर्शिका, पुर्जों की स्थापना का उदाहरण

उत्पाद गाइड भागों का संयोजन

※ 3D CAD डेटा CADENAS Web2CAD Co., Ltd. की CAD ड्राइंग लाइब्रेरी साइट "PARTcommunity" के लिंक के माध्यम से प्रदान किया जाएगा।
※ 3D CAD डेटा और PARTcommunity के बारे में पूछताछ के लिए कृपया Cadenas Web2CAD से संपर्क करें।
कैडेनस वेब टू सीएडी कंपनी लिमिटेड दूरभाष: (03)5961‐5031 फैक्स: (03)5961‐5032

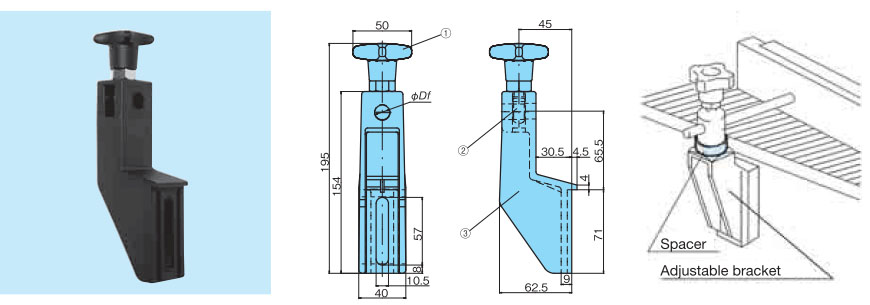

アジャスタブルブラケット (GRB)

クランプとあわせてガイドの固定にご使用ください。


[बड़ा करने के लिए क्लिक करें]
मॉडल संख्या सामग्री Df एमबी समतुल्य उत्पाद डीएक्सएफ
आकार
डेटा		 मानक मूल्य डिलीवरी पीडीएफ
DIMENSIONS
1.ノブ 2.アイボルト 3.ブラケット
TP-C13696T-GRB ポリアミドに真ちゅう製
Niメッキのナットをインサート
(外観色：ブラック)		 स्टेनलेस स्टील 強化ポリアミド
(外観色：ブラック)		 12 MB107-68200N-GRB
MB107-6820-GRB		 DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF
TP-C13697T-GRB 14 MB107-67821N-GRB
MB107-67821-GRB		 DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF

टिप्पणी

1.使用するピンはクランプピン・ブラケットピンの項をご覧ください。

2.本体裏の溝にTP-C13250T-TS、TP-C13255-TS（トレイサポータ）を取付けることができます。



[बड़ा करने के लिए क्लिक करें]

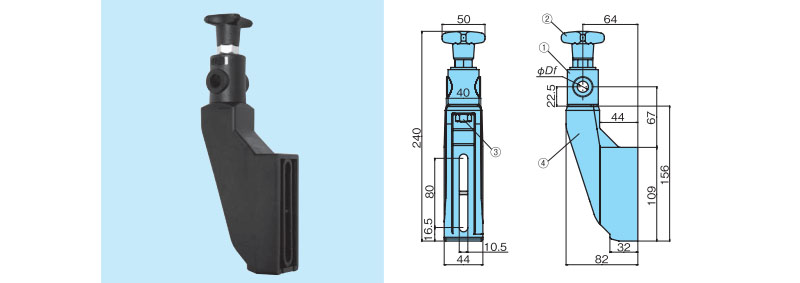

旋回タイプ
मॉडल संख्या सामग्री Df एमबी समतुल्य उत्पाद डीएक्सएफ
आकार
डेटा		 मानक मूल्य डिलीवरी पीडीएफ
DIMENSIONS
1.アジャスタブルヘッド
（360°回転可能）		 2.ノブ 3.ナット 4.ブラケット
TP-C13054T-GRB प्रबलित पॉलियामाइड स्टेनलेस स्टील स्टेनलेस स्टील प्रबलित पॉलियामाइड 12 MB637-648372-GRB
MB257-64591-GRB		 DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF
TP-C13055T-GRB 14 MB637-648382-GRB
MB257-64601-GRB		 DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF

टिप्पणी

1.使用するピンはクランプピン・ブラケットピンの項をご覧ください。

2.本体裏の溝にTP-C13250T-TS、TP-C13255-TS（トレイサポータ）を取付けることができます。

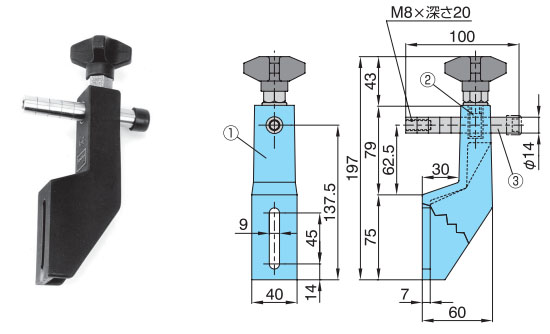

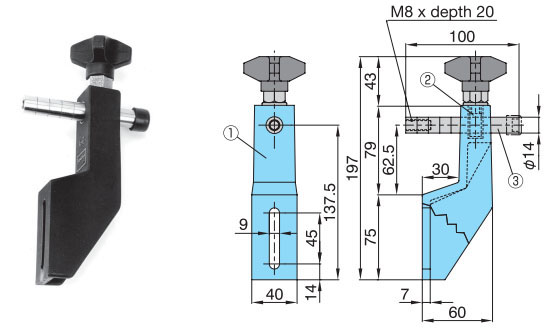

ガイドブラケット


[बड़ा करने के लिए क्लिक करें]
मॉडल संख्या सामग्री डीएक्सएफ
आकार
डेटा		 मानक मूल्य डिलीवरी पीडीएफ
DIMENSIONS		 3DCAD
1.本体 2.アイボルト 3.アジャストピン
TP-A0 प्रबलित पॉलियामाइड पीतल स्टेनलेस स्टील DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF 3DCAD

टिप्पणी

1.A0（エーゼロ）です。

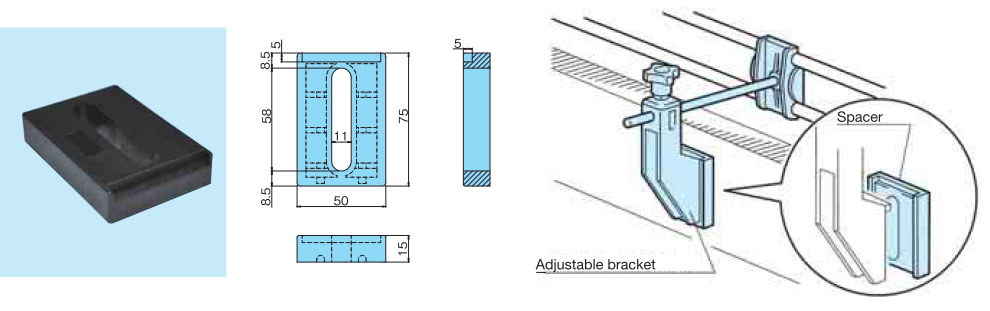

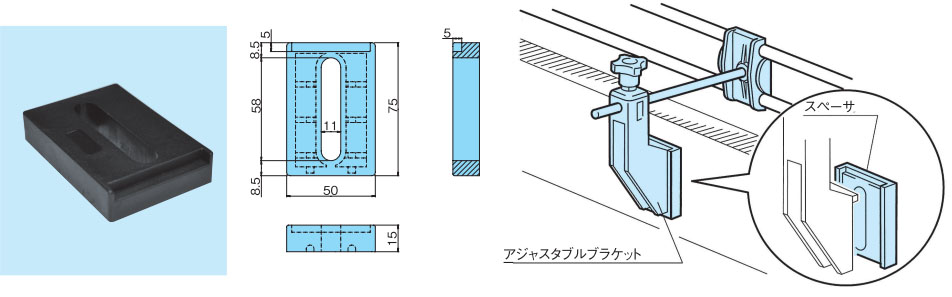

スペーサ (SP)

アジャスタブルブラケットの高さや幅の調整にご使用ください。


[बड़ा करने के लिए क्लिक करें]
幅調整用
मॉडल संख्या सामग्री 適用アジャスタブル
ブラケット		 एमबी समतुल्य उत्पाद डीएक्सएफ
आकार
डेटा		 मानक मूल्य डिलीवरी पीडीएफ
DIMENSIONS
TP-C13400T-SP प्रबलित पॉलियामाइड TP-C13696T-GRB
TP-C13697T-GRB		 MB61-50870N-SP
MB61-5087-SP		 DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF

टिप्पणी

1.TP-C13250T-TS、TP-C13255-TS（トレイサポータ）の取付用の溝が裏側にあります。

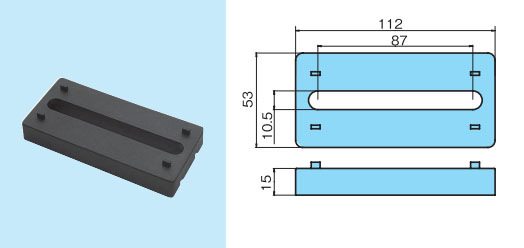

[बड़ा करने के लिए क्लिक करें]
मॉडल संख्या सामग्री 適用アジャスタブル
ブラケット		 एमबी समतुल्य उत्पाद डीएक्सएफ
आकार
डेटा		 मानक मूल्य डिलीवरी पीडीएफ
DIMENSIONS
TP-C13019T-SP प्रबलित पॉलियामाइड TP-C13054T-GRB
TP-C13055T-GRB		 MB142-6587-SP DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF

टिप्पणी

1.TP-C13250T-TS、TP-C13255-TS（トレイサポータ）の取付用の溝が裏側にあります。複数の重ねもできます。



[बड़ा करने के लिए क्लिक करें]
高さ調整用
मॉडल संख्या सामग्री 適用アジャスタブル
ブラケット		 एमबी समतुल्य उत्पाद डीएक्सएफ
आकार
डेटा		 मानक मूल्य डिलीवरी पीडीएफ
DIMENSIONS
TP-C13752T-SP प्रबलित पॉलियामाइड TP-C13054T-GRB
TP-C13055T-GRB		 MB227-61931-SP DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF

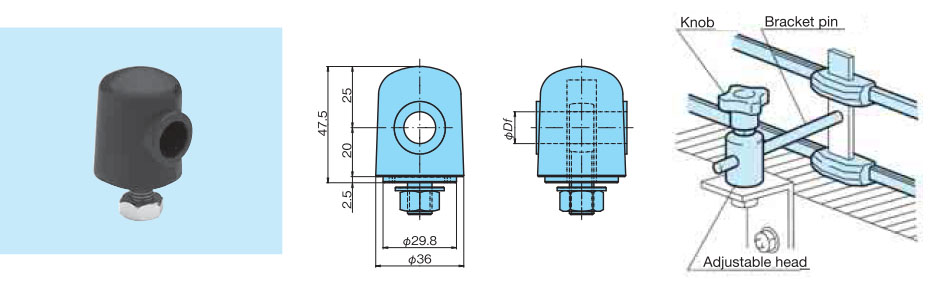

アジャスタブルヘッド (SH)

クランプとあわせてガイドの固定にご使用ください。


[बड़ा करने के लिए क्लिक करें]
मॉडल संख्या सामग्री Df एमबी समतुल्य उत्पाद डीएक्सएफ
आकार
डेटा		 मानक मूल्य डिलीवरी पीडीएफ
DIMENSIONS
ヘッド ヘッド以外
TP-C13028T-SH प्रबलित पॉलियामाइड स्टेनलेस स्टील 12 MB255-6967-SH DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF
TP-C13029T-SH 14 MB255-6968-SH DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF

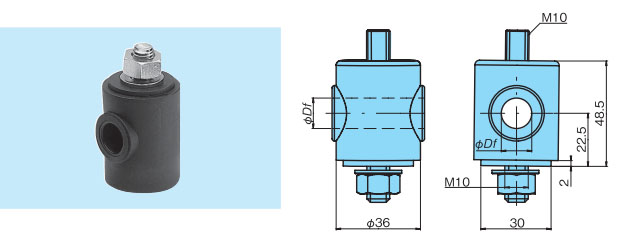

[बड़ा करने के लिए क्लिक करें]
मॉडल संख्या सामग्री Df एमबी समतुल्य उत्पाद डीएक्सएफ
आकार
डेटा		 मानक मूल्य डिलीवरी पीडीएफ
DIMENSIONS
ヘッド ヘッド以外
TP-C13037T-SH प्रबलित पॉलियामाइड स्टेनलेस स्टील 12 MB256-64561-SH DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF
TP-C13038T-SH 14 MB256-64571-SH DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF

टिप्पणी

1.TP-C13355T-HDのノブとセットで使用します。


ノブ (HD)


[बड़ा करने के लिए क्लिक करें]
मॉडल संख्या सामग्री 適用アジャスタブル
ブラケット		 एमबी समतुल्य उत्पाद डीएक्सएफ
आकार
डेटा		 मानक मूल्य डिलीवरी पीडीएफ
DIMENSIONS
ノブ部 ネジ部
TP-C13355T-HD प्रबलित पॉलियामाइड पीतल + Ni चढ़ाना TP-C13037T-SH
TP-C13038T-SH		 MB183-54921-HD DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF

ガイドピン (GP)

TP-C13006NVT-GRC（ガイドレールクランプ）専用ピンです。


[बड़ा करने के लिए क्लिक करें]
मॉडल संख्या सामग्री ℓ एमबी समतुल्य उत्पाद डीएक्सएफ
आकार
डेटा		 मानक मूल्य डिलीवरी पीडीएफ
DIMENSIONS
TP-C14-100T-GP स्टेनलेस स्टील 100 MB14-100-GP DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF
TP-C14-200T-GP 200 MB14-200-GP DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF

クランプピン (CP)

固定側がおねじタイプです。ガイドレールクランプ、アジャスタブルブラケットとあわせてご使用ください。


[बड़ा करने के लिए क्लिक करें]
मॉडल संख्या सामग्री आकार एमबी समतुल्य उत्पाद डीएक्सएफ
आकार
डेटा		 मानक मूल्य डिलीवरी पीडीएफ
DIMENSIONS
d ℓ H t
TP-C12-100T-CP स्टेनलेस स्टील 12 100 5 8 MB12-100-CP DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF
TP-C12-200T-CP 12 200 5 8 MB12-200-CP DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF
TP-C14-100T-CP 14 100 6 10 MB14-100-CP DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF
TP-C14-200T-CP 14 200 6 10 MB14-200-CP DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF
TP-C16-100T-CP 16 100 8 13 MB16-100-CP DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF
TP-C16-200T-CP 16 200 8 13 MB16-200-CP DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF

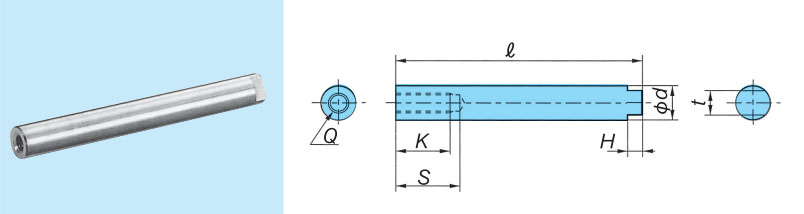

ブラケットピン (BP)

固定側がめねじタイプです。ガイドレールクランプ、アジャスタブルブラケットとあわせてご使用ください。


[बड़ा करने के लिए क्लिक करें]
मॉडल संख्या सामग्री आकार एमबी समतुल्य उत्पाद डीएक्सएफ
आकार
डेटा		 मानक मूल्य डिलीवरी पीडीएफ
DIMENSIONS
d ℓ H t Q S K
TP-C12-100T-BP स्टेनलेस स्टील 12 100 5 8 M6 24 20 MB12-100-BP DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF
TP-C12-200T-BP 12 200 5 8 M6 24 20 MB12-200-BP DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF
TP-C14-100T-BP 14 100 6 10 M8 26 22 MB14-100-BP DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF
TP-C14-200T-BP 14 200 6 10 M8 26 22 MB14-200-BP DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF
TP-C16-100T-BP 16 100 8 13 M10 30 27 MB16-100-BP DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF
TP-C16-200T-BP 16 200 8 13 M10 30 27 MB16-200-BP DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF
