उत्पाद गाइड पार्ट्स गाइड चैनल क्लैंप / क्रॉस ब्लॉक / टी-आकार का क्लैंप / एल-आकार का क्लैंप / फोटो सेंसर क्लैंप / क्लैंप लीवर
- गाइड चैनल क्लैंप/क्रॉस ब्लॉक/टी-आकार का क्लैंप/एल-आकार का क्लैंप/फोटो सेंसर क्लैंप/क्लैंप लीवर
- गाइड चैनल और गोल बार गाइड को ठीक करने के लिए भाग।
- हमारे पास विभिन्न प्रकार के क्लैम्प, क्रॉस ब्लॉक और क्लैम्प लीवर उपलब्ध हैं।
- इसका उपयोग गाइड चैनल और सेंसर के साथ संयोजन में किया जा सकता है।
-
उपयोग
गाइड चैनल क्लैंप:
गाइड चैनल और गोल बार गाइड को सुरक्षित करने के लिए उपयोग करें।क्रॉस ब्लॉक/टी-क्लैम्प/एल-क्लैम्प:
इसका उपयोग गाइड और सेंसर स्थापित करने के लिए करें।फोटो सेंसर क्लैंप:
सेंसर स्थापित करने के लिए इसका उपयोग करें।क्लैंप लीवर:
कृपया क्रॉस ब्लॉक, टी-क्लैम्प, या एल-क्लैम्प के साथ संयोजन में उपयोग करें। -
उपयोग छवि

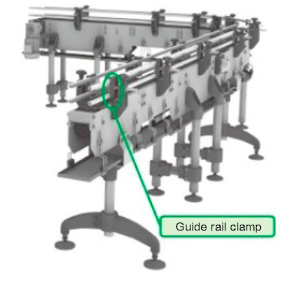

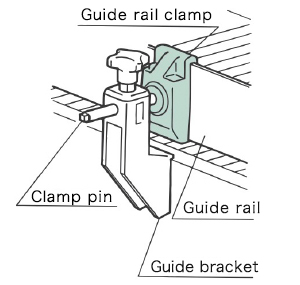

■ गाइड चैनल क्लैंप
[बड़ा करने के लिए क्लिक करें]
[बड़ा करने के लिए क्लिक करें]

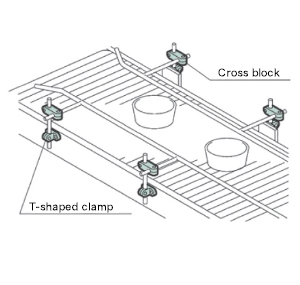

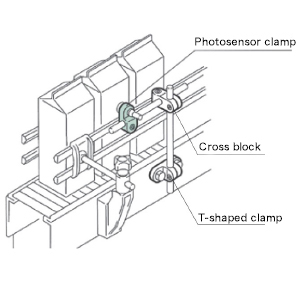

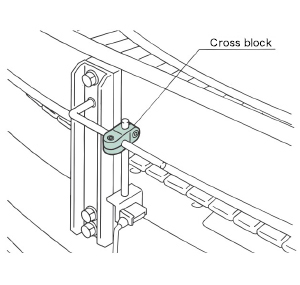

■टी-क्लैंप/क्रॉस ब्लॉक/फोटो सेंसर क्लैंप
[बड़ा करने के लिए क्लिक करें]
[बड़ा करने के लिए क्लिक करें]
[बड़ा करने के लिए क्लिक करें]
उत्पाद गाइड भागों और संयोजनों की सूची के लिए, कृपया नीचे उत्पाद गाइड भागों संयोजन सूची देखें।
गाइड चैनल क्लैंप/टी-क्लैंप अनुप्रयोग उदाहरण
गोद लेने का उदाहरण 1
प्रयुक्त भाग
- ・ गाइड चैनल क्लैंप
- ・ गाइड चैनल जोड़
- ・ गाइड चैनल
नियुक्ति के मुख्य बिंदु और लाभ
- ・अन्य कंपनियों के गाइड चैनल के साथ भी इस्तेमाल किया जा सकता है
- इसे साइड या नीचे दोनों तरफ से स्थापित किया जा सकता है
- ऊपर और नीचे समायोजित करना आसान
गोद लेने का उदाहरण 2
प्रयुक्त भाग
- - टी-आकार का क्लैंप
- ・ गाइड चैनल जोड़
- ・ गाइड चैनल
नियुक्ति के मुख्य बिंदु और लाभ
- - कन्वेयर के किनारे प्रभावी ढंग से इस्तेमाल किया जा सकता है
गाइड चैनल क्लैंप/क्रॉस ब्लॉक/टी-आकार के क्लैंप/एल-आकार के क्लैंप/फोटो सेंसर क्लैंप/क्लैंप लीवर सूची
गाइड चैनल क्लैंप
| मॉडल संख्या | TP-C13007T-GRC | TP-C13008NVT-GRC | TP-C13006NVT-GRC | TP-C13012T-GRC | TP-C13014T-GRC | TP-C13718T-GRC |
|---|---|---|---|---|---|---|
| प्रकार | - | |||||
| गोल बार का आकार | - | |||||
| गोल/वर्ग बार आकार | - | |||||
| लागू गाइड चैनल मॉडल संख्या |
TP-C19S00130-3MT-GR, TP-C19S00165-3MT-GR | TP-C19050LT-GR | ||||
| आकार |  |
 |
 |
 |
 |
 |
| शरीर की सामग्री | प्रबलित पॉलियामाइड | स्टेनलेस स्टील | प्रबलित पॉलियामाइड | |||
| शरीर का बाहरी रंग | काला | - | काला | |||
| बोल्ट सामग्री | स्टेनलेस स्टील | - | स्टेनलेस स्टील | - | ||
| अखरोट सामग्री | पीतल + Ni चढ़ाना | - | पीतल + Ni चढ़ाना | - | ||
| नट और वाशर सामग्री |
- | स्टेनलेस स्टील | ||||
| बोल्ट और नट सामग्री | - | |||||
| एमबी समतुल्य उत्पाद | MB211-59961-GRC | MB213-60101-GRC | MB210-59941-GRC | MB275-66811-GRC | MB215-60121-GRC, MB215-65976-GRC | MB298-60362-GRC |
गाइड चैनल फिटिंग
| मॉडल संख्या | TP-C13120T-GRC |
|---|---|
| प्रकार | - |
| गोल बार का आकार | - |
| गोल/वर्ग बार आकार | - |
| लागू गाइड चैनल मॉडल संख्या |
TP-C19S00130-3MT-GR, TP-C19S00165-3MT-GR |
| आकार |  |
| शरीर की सामग्री | स्टेनलेस स्टील |
| शरीर का बाहरी रंग | - |
| बोल्ट सामग्री | - |
| अखरोट सामग्री | - |
| नट और वाशर सामग्री |
- |
| बोल्ट और नट सामग्री | - |
| एमबी समतुल्य उत्पाद | MB214-60111-GRC |
गाइड चैनल क्लैंप (गोल बार के लिए)
| मॉडल संख्या | TP-C13743T-GRC | TP-C13741T-GRC | TP-C13744NVT-GRC | TP-C13761XPT-GRC | TP-GHB | TP-GHA |
|---|---|---|---|---|---|---|
| प्रकार | - | कोष्ठक के लिए | कनेक्ट के लिए | |||
| गोल बार का आकार | Φ8 | Φ10 | Φ12 | Φ10 | ||
| गोल/वर्ग बार आकार | - | |||||
| लागू गाइड चैनल मॉडल संख्या |
- | |||||
| आकार |  |
 |
 |
 |
||
| शरीर की सामग्री | प्रबलित पॉलियामाइड | स्टेनलेस स्टील | ||||
| शरीर का बाहरी रंग | काला | - | ||||
| बोल्ट सामग्री | स्टेनलेस स्टील | - | ||||
| अखरोट सामग्री | पीतल + Ni चढ़ाना | - | ||||
| नट और वाशर सामग्री |
- | स्टेनलेस स्टील | - | |||
| बोल्ट और नट सामग्री | - | |||||
| एमबी समतुल्य उत्पाद | MB159-6912-GRC | MB159-63389-GRC | MB159-6913-GRC | MB70-5095-GRC | - | |
क्रॉस ब्लॉक
| मॉडल संख्या | TP-C13S00114T-CC | TP-C13S00115T-CC | TP-C13S00116T-CC | TP-CRB |
|---|---|---|---|---|
| प्रकार | गोल और चौकोर सलाखों के लिए एक गाइड के रूप में इस्तेमाल किया जा सकता है | - | ||
| गोल बार का आकार | - | Φ12～Φ10 | ||
| गोल/वर्ग बार आकार | Φ10/□8 संगत | Φ12/□10 संगत | Φ14/□12 संगत | - |
| लागू गाइड चैनल मॉडल संख्या |
- | |||
| आकार |  |
 |
||
| शरीर की सामग्री | पॉलीएसीटल | प्रबलित पॉलियामाइड | ||
| शरीर का बाहरी रंग | काला | |||
| बोल्ट सामग्री | - | स्टेनलेस स्टील | ||
| अखरोट सामग्री | - | स्टेनलेस स्टील | ||
| नट और वाशर सामग्री |
- | |||
| बोल्ट और नट सामग्री | स्टेनलेस स्टील | - | ||
| एमबी समतुल्य उत्पाद | MB340-68373-CC | MB340-68385-CC | MB340-67375-CC | - |
टी क्लैंप
| मॉडल संख्या | TP-C13152T-TC | TP-C13115T-TC | TP-TC |
|---|---|---|---|
| प्रकार | गोल और चौकोर सलाखों के लिए एक गाइड के रूप में इस्तेमाल किया जा सकता है | गोल बार गाइड के लिए | |
| गोल बार का आकार | - | ||
| गोल/वर्ग बार आकार | Φ10/□8 संगत | Φ12/□10 संगत | Φ12 के लिए |
| लागू गाइड चैनल मॉडल संख्या |
- | ||
| आकार |  |
 |
|
| शरीर की सामग्री | प्रबलित पॉलियामाइड | ||
| शरीर का बाहरी रंग | काला | ||
| बोल्ट सामग्री | - | ||
| अखरोट सामग्री | - | ||
| नट और वाशर सामग्री |
- | ||
| बोल्ट और नट सामग्री | स्टेनलेस स्टील | ||
| एमबी समतुल्य उत्पाद | MB339-68363-TC | MB339-68375-TC | - |
एल-आकार का क्लैंप
| मॉडल संख्या | TP-LC |
|---|---|
| प्रकार | - |
| गोल बार का आकार | Φ12 |
| गोल/वर्ग बार आकार | - |
| लागू गाइड चैनल मॉडल संख्या |
- |
| आकार |  |
| शरीर की सामग्री | प्रबलित पॉलियामाइड |
| शरीर का बाहरी रंग | काला |
| बोल्ट सामग्री | - |
| अखरोट सामग्री | - |
| नट और वाशर सामग्री |
- |
| बोल्ट और नट सामग्री | स्टेनलेस स्टील |
| एमबी समतुल्य उत्पाद | - |
फोटो सेंसर क्लैंप
| मॉडल संख्या | TP-C13153T-FSC |
|---|---|
| प्रकार | - |
| गोल बार का आकार | - |
| गोल/वर्ग बार आकार | Φ10/□8 संगत |
| लागू गाइड चैनल मॉडल संख्या |
- |
| आकार |  |
| शरीर की सामग्री | प्रबलित पॉलियामाइड |
| शरीर का बाहरी रंग | काला |
| बोल्ट सामग्री | - |
| अखरोट सामग्री | - |
| नट और वाशर सामग्री |
- |
| बोल्ट और नट सामग्री | स्टेनलेस स्टील |
| एमबी समतुल्य उत्पाद | MB341-68383-FSC |
क्लैंप लीवर
| मॉडल संख्या | TP-CL |
|---|---|
| प्रकार | - |
| गोल बार का आकार | - |
| गोल/वर्ग बार आकार | - |
| लागू गाइड चैनल मॉडल संख्या |
- |
| आकार |  |
| शरीर की सामग्री | प्रबलित पॉलियामाइड |
| शरीर का बाहरी रंग | काला |
| बोल्ट सामग्री | - |
| अखरोट सामग्री | - |
| नट और वाशर सामग्री |
- |
| बोल्ट और नट सामग्री | स्टेनलेस स्टील |
| एमबी समतुल्य उत्पाद | - |
