उत्पाद मार्गदर्शिका, पुर्जे, प्रमुख विनिर्देश

कैटलॉग और निर्देश पुस्तिका

उत्पाद मार्गदर्शिका, पुर्जों की स्थापना का उदाहरण

उत्पाद गाइड भागों का संयोजन

गाइड चैनल क्लैंप (जीआरसी)

गाइड चैनल सुरक्षित करने के लिए उपयोग करें.

[बड़ा करने के लिए क्लिक करें]

मॉडल संख्या	सामग्री			लागू गाइड चैनल	निर्धारित की जाने वाली मिलान सामग्री	एमबी समतुल्य उत्पाद	डीएक्सएफ आकार डेटा	मूल्य	डिलीवरी	पीडीएफ DIMENSIONS
	मुख्य इकाई	पेंच	कड़े छिलके वाला फल
TP-C13007T-GRC	प्रबलित पॉलियामाइड	स्टेनलेस स्टील	पीतल + Ni चढ़ाना	TP-C19S00130-3MT-GR TP-C19S00165-3MT-GR	फ्लैट बार 25×8	MB580-603292-ARG	DXF	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	PDF

[बड़ा करने के लिए क्लिक करें]

मॉडल संख्या	सामग्री	लागू गाइड चैनल	निर्धारित की जाने वाली मिलान सामग्री	एमबी समतुल्य उत्पाद	डीएक्सएफ आकार डेटा	मूल्य	डिलीवरी	पीडीएफ DIMENSIONS
	मुख्य इकाई
TP-C13008NVT-GRC	प्रबलित पॉलियामाइड	TP-C19S00130-3MT-GR TP-C19S00165-3MT-GR	क्लैंप पिन	MB213-60101-GRC	DXF	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	PDF

[बड़ा करने के लिए क्लिक करें]

मॉडल संख्या	सामग्री			लागू गाइड चैनल	निर्धारित की जाने वाली मिलान सामग्री	एमबी समतुल्य उत्पाद	डीएक्सएफ आकार डेटा	मूल्य	डिलीवरी	पीडीएफ DIMENSIONS
	मुख्य इकाई	पेंच	कड़े छिलके वाला फल

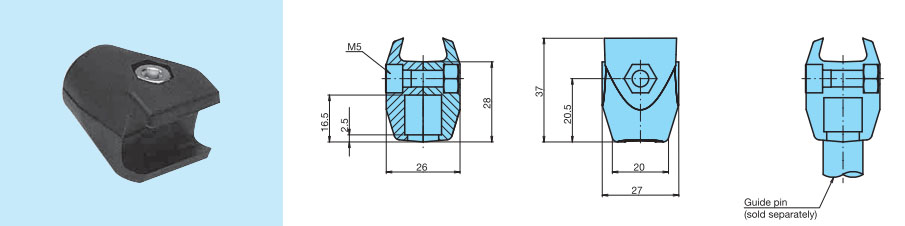

TP-C13006NVT-GRC	प्रबलित पॉलियामाइड	स्टेनलेस स्टील	पीतल + Ni चढ़ाना	TP-C19S00130-3MT-GR TP-C19S00165-3MT-GR	गाइड पिन	MB210-59941-GRC	DXF	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	PDF

टिप्पणी

1. यह क्लैंप TP-C13012T-GRC क्लैंप की तुलना में अधिक मजबूती से कसता है। इसका उपयोग उन स्थानों पर करें जहां रेल पर दबाव अधिक होता है (कोने, संचय लाइनें आदि)।

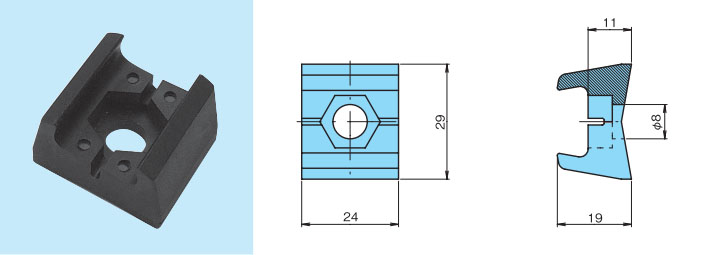

[बड़ा करने के लिए क्लिक करें]

मॉडल संख्या	सामग्री	लागू गाइड चैनल	निर्धारित की जाने वाली मिलान सामग्री	एमबी समतुल्य उत्पाद	डीएक्सएफ आकार डेटा	मूल्य	डिलीवरी	पीडीएफ DIMENSIONS
	मुख्य इकाई
TP-C13012T-GRC	प्रबलित पॉलियामाइड	TP-C19S00130-3MT-GR TP-C19S00165-3MT-GR	ब्रैकेट पिन Φ14	MB275-66811-GRC	DXF	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	PDF

[बड़ा करने के लिए क्लिक करें]

मॉडल संख्या	सामग्री	लागू गाइड चैनल	निर्धारित की जाने वाली मिलान सामग्री	एमबी समतुल्य उत्पाद	डीएक्सएफ आकार डेटा	मूल्य	डिलीवरी	पीडीएफ DIMENSIONS
TP-C13014T-GRC	स्टेनलेस स्टील	TP-C19S00130-3MT-GR TP-C19S00165-3MT-GR	चौखटा	MB215-60121-GRC MB215-65976-GRC	DXF	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	PDF

[बड़ा करने के लिए क्लिक करें]

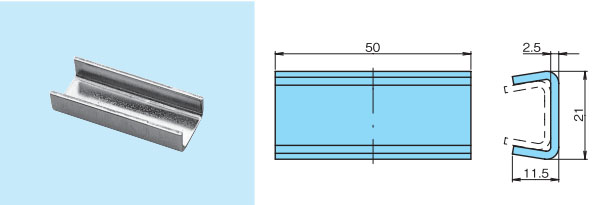

गाइड चैनल फिटिंग

मॉडल संख्या	सामग्री	लागू गाइड चैनल	एमबी समतुल्य उत्पाद	डीएक्सएफ आकार डेटा	मूल्य	डिलीवरी	पीडीएफ DIMENSIONS
TP-C13120T-GRC	स्टेनलेस स्टील	TP-C19S00130-3MT-GR TP-C19S00165-3MT-GR	MB214-60111-GRC	DXF	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	PDF

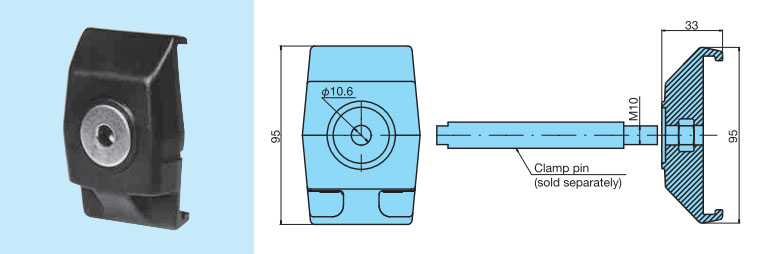

गाइड चैनल क्लैंप (केवल TP-C19050LT-GR के लिए) (GRC)

[बड़ा करने के लिए क्लिक करें]

गाइड चैनल फिटिंग

मॉडल संख्या	सामग्री		लागू गाइड चैनल	निर्धारित की जाने वाली मिलान सामग्री	एमबी समतुल्य उत्पाद	डीएक्सएफ आकार डेटा	मूल्य	डिलीवरी	पीडीएफ DIMENSIONS
	मुख्य इकाई	नट और वॉशर
TP-C13718T-GRC	प्रबलित पॉलियामाइड	स्टेनलेस स्टील	TP-C19050LT-GR	क्लैंप पिन	MB298-60362-GRC	DXF	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	PDF

गाइड चैनल क्लैंप (गोल छड़ों के लिए) (जीआरसी)

गोल बार गाइड को सुरक्षित करने के लिए उपयोग करें।

[बड़ा करने के लिए क्लिक करें]

मॉडल संख्या	सामग्री			फ्लैट बार	डीएक्सएफ आकार डेटा	मूल्य	डिलीवरी	पीडीएफ DIMENSIONS
	मुख्य इकाई	पेंच	कड़े छिलके वाला फल
TP-C13743T-GRC	प्रबलित पॉलियामाइड	स्टेनलेस स्टील	पीतल + Ni चढ़ाना	25×8	DXF	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	PDF
TP-C13741T-GRC					DXF	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	PDF
TP-C13744NVT-GRC					DXF	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	PDF

मॉडल संख्या	Df	A	B	C	D	एमबी समतुल्य उत्पाद
TP-C13743T-GRC	8	58	33	21	16	MB159-6912-GRC
TP-C13741T-GRC	10	58	33	21	16	MB159-63389-GRC
TP-C13744NVT-GRC	12	59	34.5	24	19	MB159-6913-GRC

[बड़ा करने के लिए क्लिक करें]

गाइड चैनल फिटिंग

मॉडल संख्या	सामग्री		प्रयोग करने योग्य गोल छड़ें	एमबी समतुल्य उत्पाद	डीएक्सएफ आकार डेटा	मूल्य	डिलीवरी	पीडीएफ DIMENSIONS
	मुख्य इकाई	नट और वॉशर

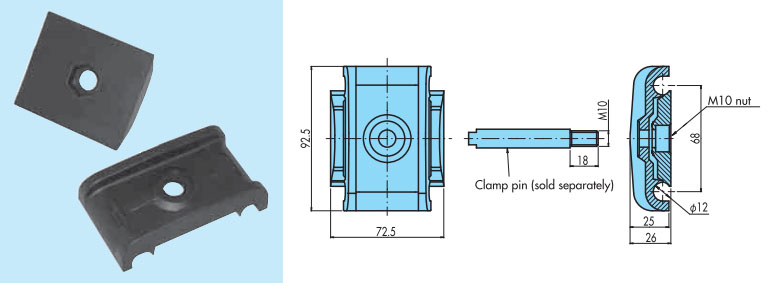

TP-C13761XPT-GRC	प्रबलित पॉलियामाइड	स्टेनलेस स्टील	Φ12	MB70-5095-GRC	DXF	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	PDF

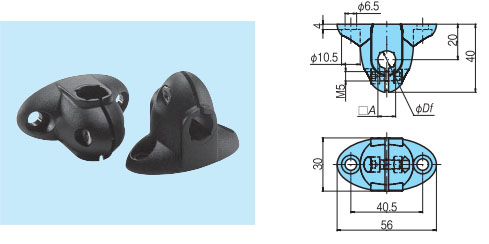

टी-क्लैंप (टीसी)

[बड़ा करने के लिए क्लिक करें]

गोल और चौकोर बार गाइड प्रकार

मॉडल संख्या	सामग्री		Φ Df	□ A	पेंच कस टॉर्कः	पिन का सहनशीलता भार (धारण बल)	एमबी समतुल्य उत्पाद	डीएक्सएफ आकार डेटा	मूल्य	डिलीवरी	पीडीएफ DIMENSIONS
	मुख्य इकाई	बोल्ट, कड़े छिलके वाला फल
TP-C13152T-TC	सुदृढीकरण पॉलियामाइड	स्टेनलेस स्टील	Φ10	8	2.94N･m	49.0N	MB339-68363-TC	DXF	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	PDF
TP-C13115T-TC			Φ12	10			MB339-68375-TC	DXF	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	PDF

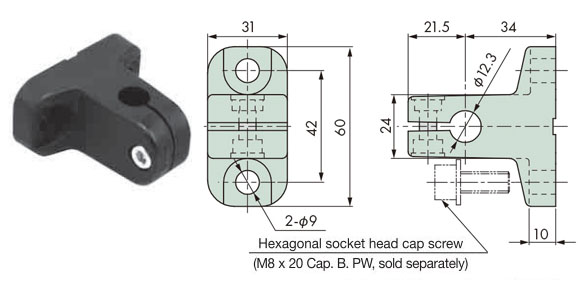

[बड़ा करने के लिए क्लिक करें]

मॉडल संख्या	सामग्री		डीएक्सएफ आकार डेटा	मूल्य	डिलीवरी	पीडीएफ DIMENSIONS	3DCAD
	मुख्य इकाई	बोल्ट और नट
TP-TC	प्रबलित पॉलियामाइड	स्टेनलेस स्टील	DXF	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	PDF	3DCAD

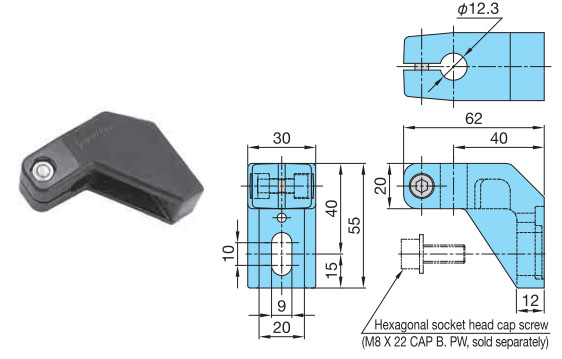

एल-आकार का क्लैंप

[बड़ा करने के लिए क्लिक करें]

मॉडल संख्या	सामग्री		डीएक्सएफ आकार डेटा	मूल्य	डिलीवरी	पीडीएफ DIMENSIONS	3DCAD
	मुख्य इकाई	बोल्ट और नट
TP-LC	प्रबलित पॉलियामाइड	स्टेनलेस स्टील	DXF	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	PDF	3DCAD

क्रॉस ब्लॉक (सीसी)

गाइड और सेंसर लगाने के लिए टी-क्लैंप या फोटो सेंसर क्लैंप के साथ इसका उपयोग करें।

[बड़ा करने के लिए क्लिक करें]

गोल और चौकोर बार गाइड प्रकार

मॉडल संख्या	सामग्री		Φ DP	□A	पेंच कस टॉर्कः	पिन का सहनशीलता भार (धारण बल)	एमबी समतुल्य उत्पाद	डीएक्सएफ आकार डेटा	मूल्य	डिलीवरी	पीडीएफ DIMENSIONS
	मुख्य इकाई	कड़े छिलके वाला फल, वॉशर
TP-C13S00114T-CC	Pólya सेतार	स्टेनलेस स्टील	Φ10	8	2.94N･m	49.0N	MB340-68373-CC	DXF	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	PDF
TP-C13S00115T-CC			Φ12	10			MB340-68385-CC	DXF	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	PDF
TP-C13S00116T-CC			Φ14	12			MB340-67375-CC	DXF	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	PDF

टिप्पणी

1. एमबी के समकक्ष उत्पादों के मॉडल नंबर की तुलना के लिए ऊपर दी गई तालिका को अवश्य देखें।

[बड़ा करने के लिए क्लिक करें]

मॉडल संख्या	सामग्री		डीएक्सएफ आकार डेटा	मूल्य	डिलीवरी	पीडीएफ DIMENSIONS	3DCAD
	मुख्य इकाई	बोल्ट और नट

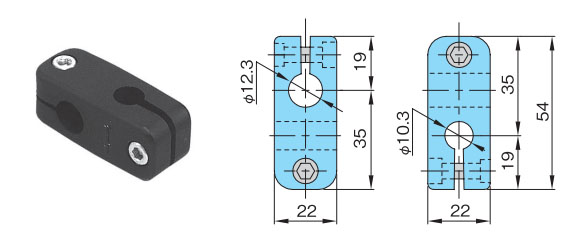

TP-CRB	प्रबलित पॉलियामाइड	स्टेनलेस स्टील	DXF	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	PDF	3DCAD

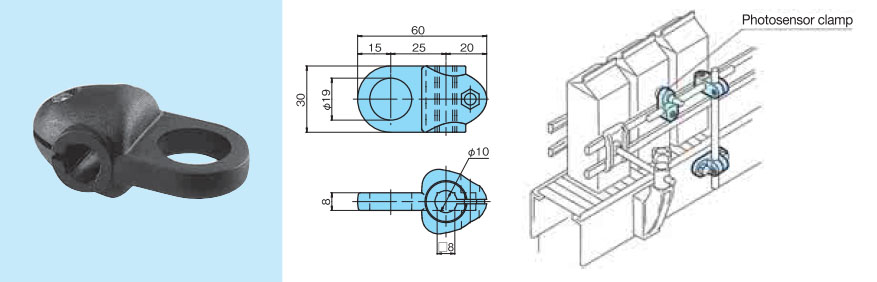

फोटो सेंसर क्लैंप (एफएससी)

सेंसर को स्थापित करने के लिए क्रॉस ब्लॉक या टी-क्लैंप के साथ इसका उपयोग करें।

[बड़ा करने के लिए क्लिक करें]

गाइड चैनल फिटिंग

मॉडल संख्या	सामग्री		पेंच कस टॉर्कः	पिन का सहनशीलता भार (धारण बल)	एमबी समतुल्य उत्पाद	डीएक्सएफ आकार डेटा	मूल्य	डिलीवरी	पीडीएफ DIMENSIONS
	मुख्य इकाई	कड़े छिलके वाला फल, वॉशर
TP-C13153T-FSC	प्रबलित पॉलियामाइड	स्टेनलेस स्टील	2.94N･m	49.0N	MB341-68383-FSC	DXF	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	PDF

क्लैंप लीवर

[बड़ा करने के लिए क्लिक करें]

मॉडल संख्या	सामग्री		डीएक्सएफ आकार डेटा	मूल्य	डिलीवरी	पीडीएफ DIMENSIONS	3DCAD
	मुख्य इकाई	बोल्ट और नट
TP-CL	प्रबलित पॉलियामाइड	स्टेनलेस स्टील	DXF	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	PDF	3DCAD

टिप्पणी

1. यह उत्पाद ऑर्डर पर बनाया जाता है।

गाइड चैनल क्लैंप

[बड़ा करने के लिए क्लिक करें]

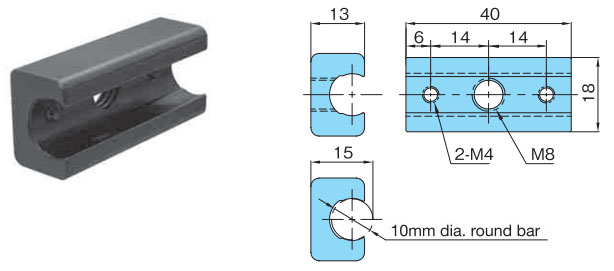

कोष्ठक के लिए

मॉडल संख्या	सामग्री	डीएक्सएफ आकार डेटा	मूल्य	डिलीवरी	पीडीएफ DIMENSIONS	3DCAD
TP-GHB	स्टेनलेस स्टील (सिंटरिंग)	DXF	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	PDF	3DCAD

टिप्पणी

1. यह उत्पाद ऑर्डर पर बनाया जाता है।

[बड़ा करने के लिए क्लिक करें]

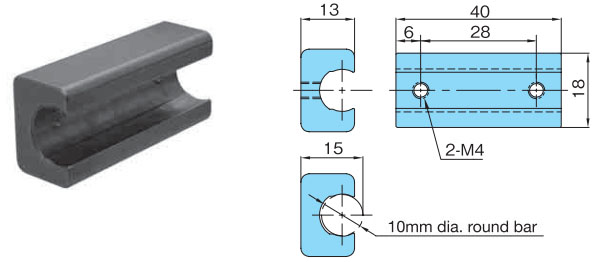

कनेक्ट के लिए

मॉडल संख्या	सामग्री	डीएक्सएफ आकार डेटा	मूल्य	डिलीवरी	पीडीएफ DIMENSIONS	3DCAD
TP-GHA	स्टेनलेस स्टील (सिंटरिंग)	DXF	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	PDF	3DCAD

टिप्पणी

1. यह उत्पाद ऑर्डर पर बनाया जाता है।
