उत्पाद गाइड पार्ट्स गाइड ब्रैकेट/एडजस्टेबल हेड/नॉब/स्पेसर
- गाइड ब्रैकेट/एडजस्टेबल हेड/नॉब/स्पेसर
- गाइड को सुरक्षित करने के लिए क्लैंप पिन जैसे गाइड चैनल क्लैंप के साथ संयोजन में उपयोग करें।
- हम गाइड ब्रैकेट की ऊंचाई और चौड़ाई को समायोजित करने के लिए स्पेसर्स की एक श्रृंखला भी प्रदान करते हैं।
-
उपयोग
गाइड ब्रैकेट/समायोज्य सिर/घुंडी:
गाइड को सुरक्षित करने के लिए उपयोग करें।स्पेसर:
गाइड ब्रैकेट की ऊंचाई और चौड़ाई को समायोजित करने के लिए इसका उपयोग करें। -
उपयोग छवि

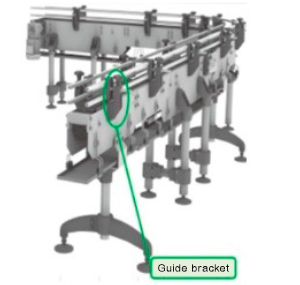

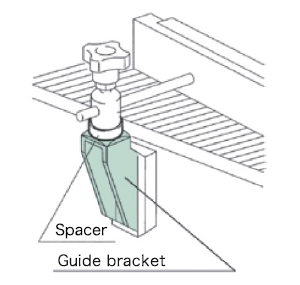

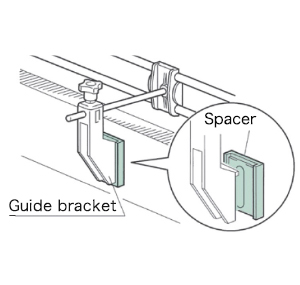

■ गाइड ब्रैकेट/स्पेसर
[बड़ा करने के लिए क्लिक करें]
[बड़ा करने के लिए क्लिक करें]
[बड़ा करने के लिए क्लिक करें]

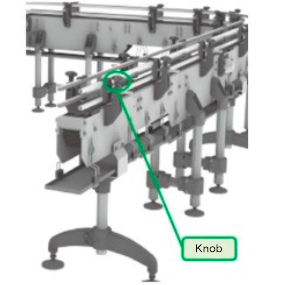

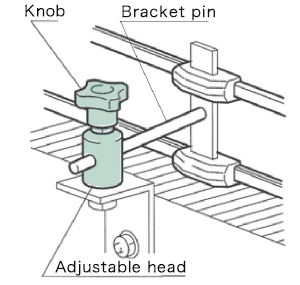

■समायोज्य सिर/घुंडी
[बड़ा करने के लिए क्लिक करें]
[बड़ा करने के लिए क्लिक करें]
उत्पाद गाइड भागों और संयोजनों की सूची के लिए, कृपया नीचे उत्पाद गाइड भागों संयोजन सूची देखें।

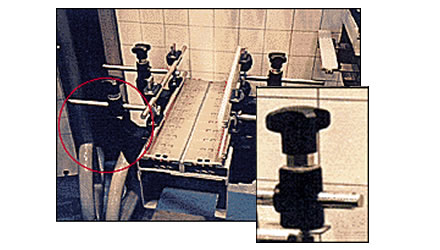

गाइड ब्रैकेट अनुप्रयोग उदाहरण
प्रयुक्त भाग
- ・गाइड ब्रैकेट
- ・समायोज्य सिर
- ·घुंडी
नियुक्ति के मुख्य बिंदु और लाभ
- -गाइड चैनल आगे और पीछे समायोजित किया जा सकता है।
- -यदि स्पेसर के साथ संयोजन में उपयोग किया जाए तो ऊंचाई और चौड़ाई को भी समायोजित किया जा सकता है।
गाइड ब्रैकेट/समायोज्य हेड/घुंडी/स्पेसर सूची
गाइड ब्रैकेट
| मॉडल संख्या | TP-C13696T-GRB | TP-C13697T-GRB | TP-C13054T-GRB | TP-C13055T-GRB |
|---|---|---|---|---|
| प्रकार | तय | मोड़ | ||
| पिन व्यास मिमी | Φ12 | Φ14 | Φ12 | Φ14 |
| लागू गाइड ब्रैकेट मॉडल संख्या | - | |||
| आकार |  |
 |
||
| शरीर की सामग्री | प्रबलित पॉलियामाइड | |||
| शरीर का बाहरी रंग | काला | |||
| समायोज्य सिर सामग्री |
- | प्रबलित पॉलियामाइड | ||
| समायोज्य सिर रूप रंग |
- | काला | ||
| घुंडी सामग्री | पीतल + Ni-प्लेटेड नट को पॉलियामाइड में डाला गया | |||
| घुंडी का बाहरी रंग | काला | |||
| आईबोल्ट सामग्री | स्टेनलेस स्टील | - | ||
| बोल्ट और नट सामग्री | - | स्टेनलेस स्टील | ||
| समायोजन पिन सामग्री | - | |||
| एमबी समतुल्य उत्पाद | MB107-68200N-GRB, MB107-6820-GRB |
MB107-67821N-GRB, MB107-67821-GRB |
MB637-648372-GRB, MB257-64591-GRB |
MB637-648382-GRB, MB257-64601-GRB |
| मॉडल संख्या | TP-A0 |
|---|---|
| प्रकार | तय |
| पिन व्यास मिमी | Φ14 |
| लागू गाइड ब्रैकेट मॉडल संख्या | - |
| आकार |  |
| शरीर की सामग्री | प्रबलित पॉलियामाइड |
| शरीर का बाहरी रंग | काला |
| समायोज्य सिर सामग्री |
- |
| समायोज्य सिर रूप रंग |
- |
| घुंडी सामग्री | - |
| घुंडी का बाहरी रंग | - |
| आईबोल्ट सामग्री | पीतल |
| बोल्ट और नट सामग्री | - |
| समायोजन पिन सामग्री | स्टेनलेस स्टील |
| एमबी समतुल्य उत्पाद | - |
स्पेसर
| मॉडल संख्या | TP-C13400T-SP | TP-C13019T-SP | TP-C13752T-SP |
|---|---|---|---|
| प्रकार | चौड़ाई समायोजन के लिए | ऊंचाई समायोजन के लिए | |
| पिन व्यास मिमी | - | ||
| लागू गाइड ब्रैकेट मॉडल संख्या | TP-C13696T-GRB, TP-C13697T-GRB |
TP-C13054T-GRB, TP-C13055T-GRB |
|
| आकार |  |
 |
 |
| शरीर की सामग्री | प्रबलित पॉलियामाइड | ||
| शरीर का बाहरी रंग | काला | ||
| समायोज्य सिर सामग्री |
- | ||
| समायोज्य सिर रूप रंग |
- | ||
| घुंडी सामग्री | - | ||
| घुंडी का बाहरी रंग | - | ||
| आईबोल्ट सामग्री | - | ||
| बोल्ट और नट सामग्री | - | ||
| समायोजन पिन सामग्री | - | ||
| एमबी समतुल्य उत्पाद | MB61-50870N-SP, MB61-5087-SP |
MB142-6587-SP | MB227-61931-SP |
समायोज्य सिर
| मॉडल संख्या | TP-C13028T-SH | TP-C13029T-SH | TP-C13037T-SH | TP-C13038T-SH |
|---|---|---|---|---|
| प्रकार | - | |||
| लागू समायोज्य हेड मॉडल संख्या | - | |||
| पिन व्यास मिमी | - | |||
| आकार |  |
 |
||
| सामग्री | - | |||
| सिर सामग्री | प्रबलित पॉलियामाइड | |||
| सिर का बाहरी रंग | काला | |||
| सिर के अलावा अन्य सामग्री | स्टेनलेस स्टील | |||
| शरीर की सामग्री | - | |||
| शरीर का बाहरी रंग | - | |||
| तत्व सामग्री | - | |||
| प्लेट सामग्री | - | |||
| प्लेट का बाहरी रंग | - | |||
| वॉशर सामग्री | - | |||
| एमबी समतुल्य उत्पाद | MB255-6967-SH | MB255-6968-SH | MB256-64561-SH | MB256-64571-SH |
घुंडी
| मॉडल संख्या | TP-C13355T-HD |
|---|---|
| प्रकार | - |
| लागू समायोज्य हेड मॉडल संख्या | TP-C13037T-SH, TP-C13038T-SH |
| पिन व्यास मिमी | - |
| आकार |  |
| सामग्री | - |
| सिर सामग्री | प्रबलित पॉलियामाइड |
| सिर का बाहरी रंग | काला |
| सिर के अलावा अन्य सामग्री | पीतल + Ni चढ़ाना |
| शरीर की सामग्री | - |
| शरीर का बाहरी रंग | - |
| तत्व सामग्री | - |
| प्लेट सामग्री | - |
| प्लेट का बाहरी रंग | - |
| वॉशर सामग्री | - |
| एमबी समतुल्य उत्पाद | MB183-54921-HD |
