लॉक बेल्ट स्प्रॉकेट्स एन टाइप
- केवल एक नट से बांधना आसान
- शाफ्ट छेद का व्यास 7 मिमी से शुरू होता है, जो इसे छोटे शाफ्ट व्यास को जकड़ने के लिए आदर्श बनाता है।
विशेषताएँ
- *यह उत्पाद ऑर्डर पर बनाया जाता है।
- * RoHS2 विनियमित (10 पदार्थ)
1. बन्धन सिद्धांत
बेल्ट स्प्रॉकेट्स का आंतरिक व्यास और स्लीव का बाहरी व्यास पतला होता है, और क्लैम्पिंग नट को कसने से,
बेल्ट स्प्रॉकेट्स पतली सतहों पर फिसलकर चलती हैं।
इस समय, एक वेज क्रिया बल P और P' उत्पन्न करती है जो शाफ्ट और पतली सतह की आंतरिक सतह के विरुद्ध दबाव डालती है।
यह P और P' बल एक घर्षण बल उत्पन्न करता है जो बेल्ट स्प्रॉकेट्स और शाफ्ट को एक साथ कसकर बांध देता है।
*चित्र को बड़ा करने के लिए क्लिक करें
कैटलॉग और निर्देश पुस्तिका
मॉडल संख्या प्रदर्शन उदाहरण
| PT | 30 | P3M | 10 | BF | -A | - | N2 | 11 | A |
| ｜ चरखी |
｜ चरखी दांतों की संख्या |
｜ प्रकार (आवाज़ का उतार-चढ़ाव) |
| उपयोग बेल्ट की चौड़ाई मिमी |
｜ चरखी प्रारूप (आकार) |
| सामग्री कोई नहीं: मशीन संरचनाओं के लिए कार्बन स्टील *केवल P5M -ए: एल्युमिनियम मिश्र धातु *केवल P3M |
｜ आस्तीन फ़्रेम संख्या |
｜ शाफ्ट छेद व्यास मिमी |

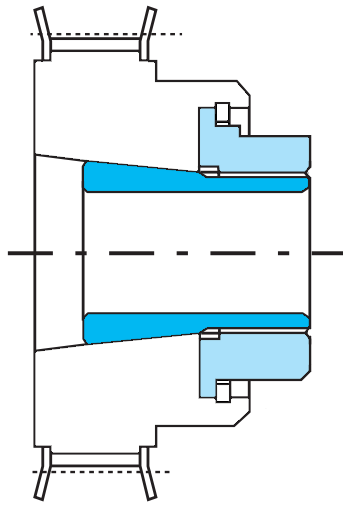

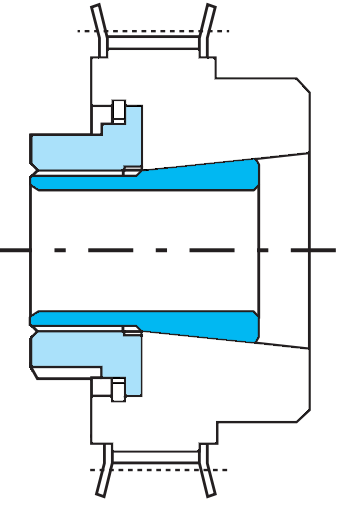

| (केवल BF प्रकार की पुली के लिए) माउन्टिंग का प्रकार ए: हब के विपरीत दिशा में माउंट करना बी: हब-साइड माउंटिंग |
उत्पाद मॉडल संख्या सूची
पुली प्रकार
| AF | बीएफ माउंटिंग स्थिति: ए | बीएफ माउंटिंग स्थिति: बी |
|---|---|---|
 |
 |
 |
*विस्तृत जानकारी प्रदर्शित करने के लिए मॉडल नंबर पर क्लिक करें।
| पिच मिमी |
चरखी प्रारूप |
सामग्री | मूल मॉडल संख्या | दांतों की संख्या सीमा | बेल्ट की चौड़ाई मिमी | ||
|---|---|---|---|---|---|---|---|
| 10 | 15 | 25 | |||||
| 2 | सी-टाइप लॉक बेल्ट स्प्रॉकेट्स 2 मिमी की पिच का समर्थन करती है। | ||||||
| 3 | BF | एल्यूमीनियम मिश्र धातु | P3M10BF-A-N□□□ | 36T～60T | ○ | ||
| P3M15BF-A-N□□□ | ○ | ||||||
| 5 | BF | कार्बन स्टील | P5M10BF-N□□ | 22T～72T | ○ | ||
| AF | P5M15AF-N□□ | ○ | |||||
| BF | P5M15BF-N□□ | ||||||
| AF | P5M25AF-N□□ | 26T～72T | ○ | ||||
| BF | P5M25BF-N□□ | ||||||
| 8 | एस-प्रकार लॉक बेल्ट स्प्रॉकेट्स 8 मिमी की पिच के साथ संगत है। | ||||||
| 14 | एस-प्रकार लॉक बेल्ट स्प्रॉकेट्स 14 मिमी की पिच के साथ संगत है। | ||||||
