लॉक बेल्ट स्प्रॉकेट्स एस प्रकार

उत्पाद तस्वीरें
  • लॉक बेल्ट स्प्रॉकेट्स का सबसे मानक प्रकार
  • *मजबूत फास्टनिंग के कारण इसे अल्ट्रा पीएक्स बेल्ट के साथ भी इस्तेमाल किया जा सकता है।
  • *फ्लैट माउंटिंग हल्की और जगह बचाने वाली है
  • *पुली बॉडी अतिरिक्त सुपर ड्यूरालुमिन "एस-टाइप एल्यूमीनियम" से बनी है और इलेक्ट्रोलेस निकल-प्लेटेड प्रकार भी उपलब्ध हैं।
  • * वजन और जड़ता को और कम करने में प्रभावी

विशेषताएँ

  • * शाफ्ट और पुली के बीच मजबूत, गैर-बैकलैश कनेक्शन।
  • *कुंजी या अक्षीय रिटेनर की कोई आवश्यकता नहीं, स्थिति निर्धारण और चरण संरेखण आसानी से किया जा सकता है।
  • *केवल कुछ बोल्ट के साथ स्थापित करना और हटाना आसान है।
  • * मॉडल नंबर के आधार पर ऑर्डर करना आसान। शाफ्ट बोर मशीनिंग ड्राइंग बनाने की कोई ज़रूरत नहीं।

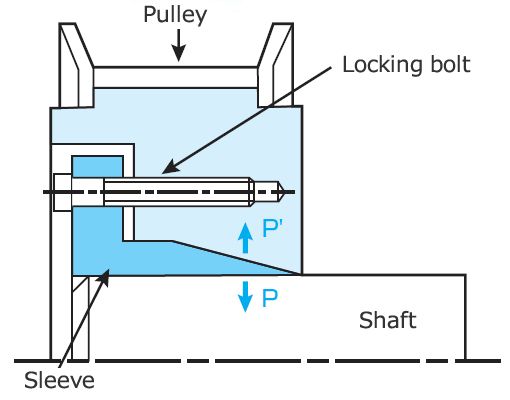

1. बन्धन सिद्धांत

बेल्ट स्प्रॉकेट्स का आंतरिक व्यास और आस्तीन का बाहरी व्यास पतला होता है, और कसने वाले बोल्ट को कसने से,
बेल्ट स्प्रॉकेट्स एक पतली सतह पर फिसलकर चलती है।


इस समय, एक वेज क्रिया बल P और P' उत्पन्न करती है जो शाफ्ट और पतली सतह की आंतरिक सतह के विरुद्ध दबाव डालती है।
यह P और P' बल एक घर्षण बल उत्पन्न करता है जो बेल्ट स्प्रॉकेट्स और शाफ्ट को एक साथ कसकर बांध देता है।


*चित्र को बड़ा करने के लिए क्लिक करें

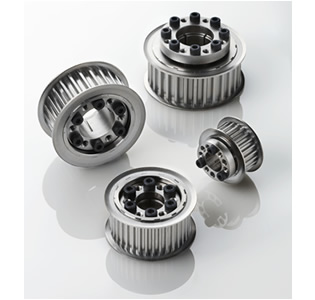

2. लॉक बेल्ट स्प्रॉकेट्स एस प्रकार, प्लेटेड

एस-प्रकार लॉक बेल्ट स्प्रॉकेट्स इलेक्ट्रोलेस निकल प्लेटिंग से चढ़ाया गया है।

  • - पुली बॉडी और स्लीव इलेक्ट्रोलेस निकल प्लेटेड हैं, और बोल्ट विशेष रूप से लेपित हैं।
    - मजबूत, शून्य-बैकलैश बन्धन के अलावा, इसमें संक्षारण प्रतिरोध और शुष्क बन्धन भी बेहतर है, जिसके लिए स्नेहन की आवश्यकता नहीं होती है।

कैटलॉग और निर्देश पुस्तिका

उत्पाद मॉडल संख्या सूची

*विस्तृत जानकारी प्रदर्शित करने के लिए मॉडल नंबर पर क्लिक करें।

प्रकार पिच
मिमी		 सामग्री मूल मॉडल संख्या दांतों की संख्या सीमा बेल्ट की चौड़ाई मिमी
10 15 25 40 60
चट्टान
चरखी
एस		 2 सी-टाइप लॉक बेल्ट स्प्रॉकेट्स 2 मिमी की पिच का समर्थन करती है।
3 सी-प्रकार लॉक बेल्ट स्प्रॉकेट्स और एन-प्रकार लॉक बेल्ट स्प्रॉकेट्स 3 मिमी की पिच के साथ संगत हैं।
5 कार्बन स्टील P5M10AF-□S□□□
P5M10BF-□S□□□		 24T～72T ○
P5M15AF-□S□□□ ○
P5M25AF-□S□□□ ○
अल्युमीनियम P5M10AF-A-□S□□□
P5M10BF-A-□S□□□		 24T～60T ○
P5M15AF-A-□S□□□ ○
P5M25AF-A-□S□□□ ○
चढ़ाना विनिर्देशों P5M10AF-□S□□□-K 25T～72T ○
P5M15AF-□S□□□-K ○
P5M25AF-□S□□□-K ○
8 कार्बन स्टील P8M15AF-□S□□□
P8M15BF-□S□□□		 20T～72T ○
P8M25AF-□S□□□
P8M25BF-□S□□□		 ○
P8M40AF-□S□□□
P8M40BF-□S□□□		 ○
P8M60AF-□S□□□
P8M60BF-□S□□□		 28T～72T ○
अल्युमीनियम P8M15AF-A-□S□□□ 20T～60T ○
P8M25AF-A-□S□□□ ○
P8M40AF-A-□S□□□ 24T～60T ○
चढ़ाना विनिर्देशों P8M15AF-□S□□□-K 20T～72T ○
P8M25AF-□S□□□-K ○
P8M40AF-□S□□□-K 24T～72T ○
P8M60AF-□S□□□-K 26T～72T ○
14 कार्बन स्टील P14M40AF-□S□□□
P14M40BF-□S□□□		 28T～72T ○
P14M60AF-□S□□□
P14M60BF-□S□□□		 ○
अल्युमीनियम ---
चढ़ाना विनिर्देशों P14M40AF-□S□□□-K 28T～50T ○
P14M60AF-□S□□□-K 28T～50T ○
