बेल्ट क्लैंप

製品写真
  • "माउंटिंग ब्रैकेट" का उपयोग वर्कपीस को बेल्ट पर सुरक्षित करने और ओपन-एंडेड बेल्ट जोड़ने के लिए किया जाता है
  • अब चूंकि यह मानक स्टॉक में है, इसलिए इसका उपयोग करना और भी आसान हो गया है।
    कृपया त्सुबाकी सिंक्रोनस बेल्ट्स और बेल्ट स्प्रॉकेट्स के साथ "त्सुबाकी बेल्ट क्लैंप" का भी उपयोग करें।

विशेषताएँ

  • *मानक स्टॉक आइटम: स्टॉक में और भेजने के लिए तैयार, ताकि आप उन्हें तुरंत प्राप्त कर सकें।
  • *पूर्व-ड्रिल किए गए छेद: माउंटिंग छेद पूर्व-ड्रिल किए गए हैं, इसलिए आप इसे खरीद के तुरंत बाद उपयोग कर सकते हैं।
  • *ड्रिल किए गए छेद के बिना उत्पाद: ग्राहक की स्थापना विधि के अनुरूप अतिरिक्त मशीनिंग की जा सकती है, जिससे लचीलापन बढ़ता है।
  • * उत्पादों की विस्तृत विविधता: सिंक्रोनस बेल्ट्स (P5M, P8M) की मानक चौड़ाई के अलावा, हमने बिना छेद वाले उत्पादों की अपनी श्रृंखला में 40/60 मिमी बेल्ट चौड़ाई को भी शामिल किया है।

कैटलॉग और निर्देश पुस्तिका

बेल्ट क्लैंप उपयोग उदाहरण

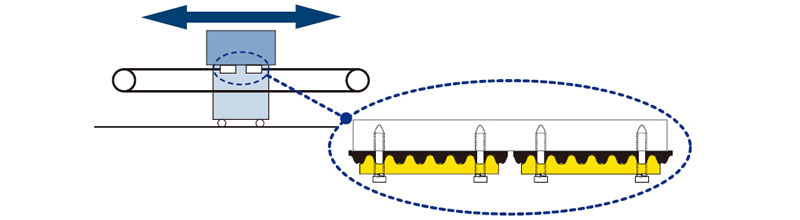

1. एक प्रत्यागामी वर्कपीस को स्थिर करना


[बड़ा करने के लिए क्लिक करें]

2. ओपन-एंडेड बेल्ट के लिए एक निश्चित सिरे के रूप में


[बड़ा करने के लिए क्लिक करें]

मॉडल संख्या प्रदर्शन उदाहरण

BDCP - P5M 10 N
｜
बेल्ट क्लैंप		 ｜
प्रकार		 ｜
प्रयुक्त बेल्ट की चौड़ाई		 ｜
｜
N: कोई माउंटिंग छेद नहीं
कोई प्रतीक नहीं: माउंटिंग छेद शामिल हैं

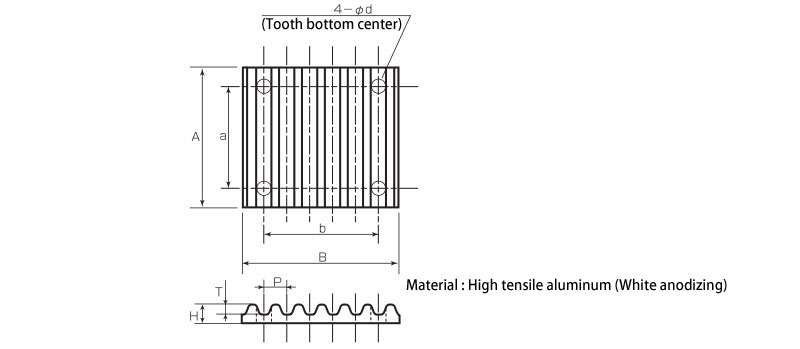

आयाम, मानक मूल्य, वितरण


[बड़ा करने के लिए क्लिक करें]
मॉडल संख्या प्रकार·
आवाज़ का उतार-चढ़ाव		 उपयुक्त
बेल्ट की चौड़ाई
मिमी		 चौड़ाई
ए		 लंबाई
बी		 पूर्ण मोटाई
एच		 दांत की लंबाई
टी		 माउंटिंग छेद
आवाज़ का उतार-चढ़ाव
ए		 माउंटिंग छेद
आवाज़ का उतार-चढ़ाव
बी		 इंस्टालेशन
छेद का व्यास
डी		 दांत का आकार
आवाज़ का उतार-चढ़ाव
पी		 DXF आकार
3D CAD डेटा		 सूची मूल्य (कर को छोड़कर) डिलीवरी
BDCP-P5M10 P5M 10 27 35 6 1.90 16 25 4.5 5.00 DXF・3DCAD お問合せくださいお問合せください
BDCP-P5M10N - - - DXF・3DCAD お問合せくださいお問合せください
BDCP-P5M15 15 32 21 25 4.5 DXF・3DCAD お問合せくださいお問合せください
BDCP-P5M15N - - - DXF・3DCAD お問合せくださいお問合せください
BDCP-P5M20 20 37 26 25 4.5 DXF・3DCAD お問合せくださいお問合せください
BDCP-P5M20N - - - DXF・3DCAD お問合せくださいお問合せください
BDCP-P5M25 25 42 31 25 4.5 DXF・3DCAD お問合せくださいお問合せください
BDCP-P5M25N - - - DXF・3DCAD お問合せくださいお問合せください
BDCP-P8M15 P8M 15 34 54 8 3.00 22 40 5.5 8.00 DXF・3DCAD お問合せくださいお問合せください
BDCP-P8M15N - - - DXF・3DCAD お問合せくださいお問合せください
BDCP-P8M20 20 39 27 40 5.5 DXF・3DCAD お問合せくださいお問合せください
BDCP-P8M20N - - - DXF・3DCAD お問合せくださいお問合せください
BDCP-P8M25 25 44 32 40 5.5 DXF・3DCAD お問合せくださいお問合せください
BDCP-P8M25N - - - DXF・3DCAD お問合せくださいお問合せください
BDCP-P8M40N 40 60 - - - DXF・3DCAD お問合せくださいお問合せください
BDCP-P8M60N 60 80 - - - DXF・3DCAD お問合せくださいお問合せください
