शॉक गार्ड टीजीएम सीरीज़
- उत्कृष्ट पर्यावरण प्रतिरोध के साथ सीलबंद प्रकार
- - संरचना को धूल, तेल, पानी आदि को प्रवेश करने और तेल को लीक होने से रोकने के लिए डिज़ाइन किया गया है।
- - आसन्न ट्रिप टॉर्क में भिन्नता ±5% के भीतर है।
- - कैम फॉलोवर और पॉकेट लगे हुए हैं, इसलिए ड्राइव साइड और संचालित साइड के बीच कोई चरण मिसलिग्न्मेंट नहीं है।
- - जब शॉक गार्ड ट्रिप हो जाता है, तो एलएस डिटेक्शन प्लेट अक्षीय रूप से स्लाइड हो जाती है, जिससे लिमिट स्विच सक्रिय हो जाता है।
- -लंबा जीवन, 100,000 से अधिक यात्राओं का सामना करने में सक्षम।
- -स्प्रोकेट और कपलिंग प्रकार भी उपलब्ध हैं।
उपयोगी स्प्रोकेट पर दांतों की न्यूनतम संख्या
・TGM श्रृंखला
| मॉडल संख्या | स्प्रोकेट दांतों की न्यूनतम संख्या | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RS25 | RS35 | RS40 | RS50 | RS60 | RS80 | RS100 | RS120 | |||||||||||
| TGM3 | ※30 | 22 | 17 | 15 | ||||||||||||||
| TGM6 | ※30 | 22 | 17 | 15 | ||||||||||||||
| TGM20 | ※34 | 24 | 19 | 16 | 14 | |||||||||||||
| TGM60 | ※32 | 26 | 21 | 18 | 15 | |||||||||||||
| TGM200 | ※37 | 30 | 26 | 20 | 17 | |||||||||||||
| TGM400 | ※41 | 35 | ※27 | 24 | 20 | |||||||||||||
| TGM800 | ※41 | 35 | ※27 | 24 | 20 | |||||||||||||
*यह चिह्न दांतों की मानक संख्या को नहीं दर्शाता है।
(नोट) स्प्रोकेट के बाहर से संयुक्त लिंक डालें।
नोट: स्प्रोकेट की संचरण क्षमता को ध्यान में नहीं रखा गया है।
वीडियो सामग्री

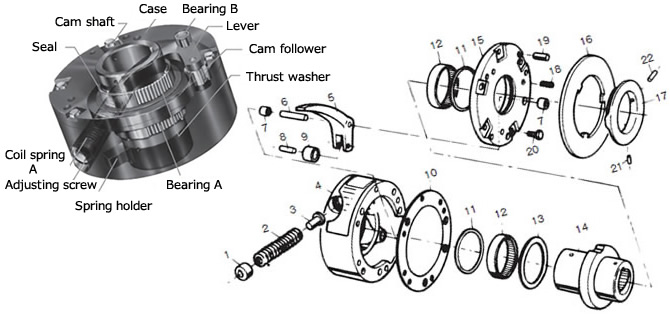

संरचना
(1) एडजस्टिंग स्क्रू (2) कॉइल स्प्रिंग A (3) स्प्रिंग सीट (4) केस (5) लीवर (6) फुलक्रम पिन (7) बेयरिंग B (8) रोलर पिन
(9) कैम फॉलोअर (10) पैकिंग (11) सील (12) बेयरिंग A (13) थ्रस्ट वॉशर (14) कैम शाफ्ट (15) कवर
(16) एलएस डिटेक्शन प्लेट (17) कैम ऑपरेटिंग प्लेट (18) कॉइल स्प्रिंग बी (19) स्प्रिंग पिन (20) हेक्सागोन बोल्ट (21) हेक्सागोन सॉकेट सेट स्क्रू
(22) हेक्सागोन सॉकेट सेट स्क्रू
संचालन सिद्धांत
कृपया टीजीएम श्रृंखला के संचालन सिद्धांत को देखने के लिए एनीमेशन देखें।

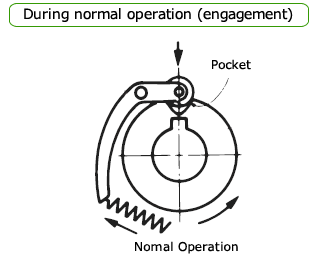

सामान्य ऑपरेशन के दौरान (संलग्न)
टॉर्क कैम फॉलोअर और पॉकेट के बीच दो-बिंदु संपर्क के माध्यम से प्रेषित होता है।
कैम फॉलोअर पॉकेट पर एक आयताकार स्प्रिंग द्वारा दबाव डाला जाता है जो रेडियल दिशा से मजबूती से दबाव डालता है।
मैं हूँ।
इसका मतलब यह है कि इसमें कोई बैकलैश नहीं है और यह अत्यधिक सटीक ट्रिप टॉर्क के साथ ओवरलोड सुरक्षा प्रदान करता है।
वापसी स्वतः रीसेट है, इसलिए जब ऑपरेशन फिर से शुरू होता है तो कैम फॉलोअर पॉकेट में अपनी मूल स्थिति में वापस आ जाता है।
चूंकि यह दो-बिंदु संपर्क है, इसलिए मूल चरण से कोई विचलन नहीं होता है।
जब अतिभारित (ट्रिप्ड)
जब अधिभार होता है, तो कैम फॉलोअर अपनी जेब से बाहर निकल जाता है और कैमशाफ्ट की बाहरी सतह पर लुढ़कना शुरू कर देता है।
चूंकि इसमें कोई फिसलने वाला भाग नहीं है, इसलिए निष्क्रिय घर्षण टॉर्क छोटा है और इसमें उत्कृष्ट स्थायित्व है।
इसके अलावा, संरचना सरल है और जुड़ाव एक बिंदु पर है, इसलिए उच्च ट्रिप टॉर्क सटीकता से समझौता नहीं किया जाता है।

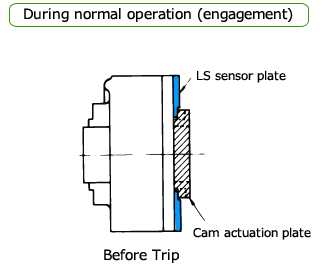

ओवरलोड (यात्रा) के दौरान गतिविधि
जब ओवरलोड के कारण शॉक गार्ड ट्रिप हो जाता है, तो एलएस डिटेक्शन प्लेट अक्षीय रूप से खिसक जाती है।
बिजली काटने या अलार्म बजाने के लिए लिमिट स्विच को सक्रिय किया जा सकता है।
एलएस डिटेक्शन प्लेट एक ट्रिप में तीन बार स्लाइड होती है।
*कृपया सीमा स्विच का उपयोग करके अधिभार का पता लगाने की जानकारी के लिए निर्देश पुस्तिका देखें।
विनिर्देश (मानक मॉडल)
| टॉर्क रेंज N・m सेट करें | बार-बार ऑपरेटिंग टॉर्क सटीकता | प्रतिक्रिया | कैसे वापस लौटें |
|---|---|---|---|
| 0.6～1060 | ±5% | कोई नहीं | स्वचालित |
कैटलॉग और निर्देश पुस्तिका
मॉडल संख्या प्रदर्शन
* स्टैंडअलोन प्रकार
| TGM | 60 | - | TH30JDY | - | WS | - | N25 |
| ｜ शृंखला |
｜ आकार |
｜ शाफ्ट छेद प्रतीक |
｜ ｜ ｜ |
｜ टॉर्क सेटिंग मान न･म |
|||
| स्प्रिंग विनिर्देश एसएस: प्रबलित स्प्रिंग WS: कमज़ोर स्प्रिंग कोई नहीं: मानक स्प्रिंग |
|||||||
*युग्मन प्रकार
| TGM | 60 | C | - | TH20JDY | X | CH30ED2 | - | WS | - | N98 |
| ｜ शृंखला |
｜ आकार |
｜ ｜ ｜ |
｜ शॉक गार्ड साइड शाफ्ट छेद प्रतीक |
｜ युग्मन पक्ष शाफ्ट छेद प्रतीक |
｜ स्प्रिंग विनिर्देश |
｜ टॉर्क सेटिंग मान न･म |
||||
| युग्मन प्रकार |
||||||||||
| शाफ्ट छेद व्यास सहिष्णुता | शाफ्ट छेद व्यास | कीवे सहिष्णुता | स्क्रू की स्थिति सेट करें | ||
|---|---|---|---|---|---|
| T | H | 20 | J | DY | |
 |
|||||
| C | H | 30 | E | D2 | |
| T:ショックガード側 C:カップリング側 | F:F7 G:G7 H:H7 J:JS7 P:P7 M:M7 N:N7 K:K7 R:R7 |
शाफ्ट बोर व्यास 1 मिमी की वृद्धि में |
J: नया JIS Js9 (मानक) P: नया JIS P9 F: पुराना JIS F7 E: पुराना JIS E9 |
 [बड़ा करने के लिए क्लिक करें] |
|
नोट) शॉक गार्ड ओर सेटस्क्रू की स्थिति समायोजन नट की ओर से देखी गई स्थिति है, और युग्मन की ओर सेटस्क्रू की स्थिति हब अंत चेहरे से देखी गई स्थिति है।
■ त्सुबाकी मॉडल नंबर नेविगेशन
उत्पाद मॉडल संख्या सूची
*विस्तृत जानकारी प्रदर्शित करने के लिए मॉडल नंबर पर क्लिक करें।
| टॉर्क रेंज सेट करें न･म |
एकल इकाई | युग्मन प्रकार | ||
|---|---|---|---|---|
| शाफ्ट छेद व्यास सीमा मिमी |
मॉडल संख्या | युग्मन पक्ष शाफ्ट छेद व्यास रेंज मिमी |
मॉडल संख्या | |
| 0.6～1.5 | 10～14 | TGM3-T□□□□-WS | 14～30 | TGM3C-T□□□□XC□□□□-WS |
| 1.5～3.7 | TGM3-T□□□□ | TGM3C-T□□□□XC□□□□ | ||
| 2.5～6.4 | 10～14 | TGM6-T□□□□ | 14～30 | TGM6C-T□□□□XC□□□□ |
| 6.0～12 | TGM6-T□□□□-SS | TGM6C-T□□□□XC□□□□-SS | ||
| 3.7～12 | 14～20 | TGM20-T□□□□-WS | 14～32 | TGM20C-T□□□□XC□□□□-WS |
| 6.4～20 | TGM20-T□□□□ | TGM20C-T□□□□XC□□□□ | ||
| 7.3～23 | TGM20-T□□□□-SS | TGM20C-T□□□□XC□□□□-SS | ||
| 7.6～26 | 20～30 | TGM60-T□□□□-WS | 14～42 | TGM60C-T□□□□XC□□□□-WS |
| 20～69 | TGM60-T□□□□ | TGM60C-T□□□□XC□□□□ | ||
| 44～105 | TGM60-T□□□□-SS | TGM60C-T□□□□XC□□□□-SS | ||
| 30～98 | 28～50 | TGM200-T□□□□-WS | 20～55 | TGM200C-T□□□□XC□□□□-WS |
| 68～225 | TGM200-T□□□□ | TGM200C-T□□□□XC□□□□ | ||
| 101～289 | TGM200-T□□□□-SS | TGM200C-T□□□□XC□□□□-SS | ||
| 118～235 | 38～60 | TGM400-T□□□□-WS | 30～75 | TGM400C-T□□□□XC□□□□-WS |
| 225～451 | TGM400-T□□□□ | TGM400C-T□□□□XC□□□□ | ||
| 451～902 | 38～60 | TGM800-T□□□□ | 30～75 | TGM800C-T□□□□XC□□□□ |
| 532～1060 | TGM800-T□□□□-SS | TGM800C-T□□□□XC□□□□-SS | ||
आकार निर्धारण
हम संपूर्ण त्सुबाकी शॉक गार्ड श्रृंखला में से आपके उपयोग की स्थितियों के लिए सबसे उपयुक्त शॉक गार्ड चयन करेंगे।
कृपया इस पृष्ठ के शीर्ष पर "आकार निर्धारण" टैब पर क्लिक करें।
