शॉक गार्ड टीजीई सीरीज़
- एक प्रकार जो समान आकार के साथ टॉर्क सेटिंग्स की एक विस्तृत श्रृंखला की अनुमति देता है
- - बियरिंग्स का उपयोग किया जाता है और केंद्र सदस्य बियरिंग से जुड़ा होता है, इसलिए रनआउट टीजीबी श्रृंखला की तुलना में छोटा होता है।
- - आप टाइप 1 के बीच चयन कर सकते हैं, जिसे छोटे व्यास के स्प्रोकेट और चौड़ी पुली के साथ फिट किया जा सकता है, और टाइप 3, जिसे सीधे ए-टाइप स्प्रोकेट और पुली के साथ फिट किया जा सकता है।
- - ओवरलोड के कारण को हटाने के बाद, बस ड्राइव साइड को घुमाएं और गियर स्वचालित रूप से पुनः जुड़ जाएंगे।
- - टॉर्क ट्रांसमिशन तत्वों के रूप में काम करने वाली गेंदों और पॉकेट्स की व्यवस्था एक अद्वितीय संयोजन है जो केवल एक ही स्थान पर मेल खाता है।
उपयोगी स्प्रोकेट पर दांतों की न्यूनतम संख्या
・TGE श्रृंखला
प्रकार 1
| मॉडल संख्या | स्प्रोकेट दांतों की न्यूनतम संख्या | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RS35 | RS40 | RS50 | RS60 | RS80 | ||||||||
| TGE17-1 | 18 | 14 | 12 | - | - | |||||||
| TGE25-1 | 25 | 20 | 17 | 15 | 12 | |||||||
| TGE35-1 | 32 | 25 | 20 | 18 | 14 | |||||||
| TGE50-1 | - | 31 | 26 | 22 | 17 | |||||||
यह दांतों की न्यूनतम संख्या है जब विशेष बी-प्रकार स्प्रोकेट का बॉस भाग कनेक्शन एडाप्टर से जुड़ा होता है।
प्रकार 3
| मॉडल संख्या | स्प्रोकेट दांतों की न्यूनतम संख्या | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RS35 | RS40 | RS50 | RS60 | RS80 | ||||||||
| TGE17-3 | 23 | 18 | 15 | - | - | |||||||
| TGE25-3 | 32 | 25 | 21 | 18 | 14 | |||||||
| TGE35-3 | 39 | 30 | 25 | 21 | 17 | |||||||
| TGE50-3 | - | 40 | 33 | 28 | 22 | |||||||
नोट: स्प्रोकेट की संचरण क्षमता को ध्यान में नहीं रखा गया है।
संरचना

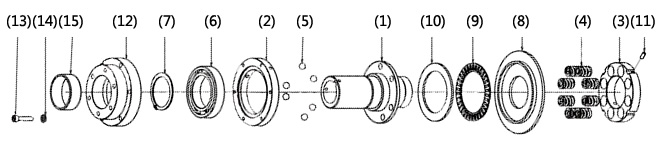

टीजीई17-1 से 50-1 (प्रकार 1)
(1) हब (2) ड्राइव प्लेट (3) एडजस्टिंग नट (4) कॉइल स्प्रिंग (5) ड्राइव बॉल (6) बॉल बेयरिंग
(7) स्नैप रिंग (8) कवर (9) थ्रस्ट बेयरिंग (10) थ्रस्ट रेस (11) हेक्सागोन सॉकेट हेड बोल्ट (12) माउंटिंग एडाप्टर
(13) हेक्सागोन सॉकेट हेड बोल्ट (14) स्प्रिंग वॉशर (15) ड्राई बेयरिंग
टीजीई17-3 से 50-3 (प्रकार 3)
(1) हब (2) ड्राइव प्लेट (3) एडजस्टिंग नट (4) कॉइल स्प्रिंग (5) ड्राइव बॉल (6) बॉल बेयरिंग
(7) स्नैप रिंग (8) कवर (9) थ्रस्ट बेयरिंग (10) थ्रस्ट रेस (11) हेक्सागोन सॉकेट सेट स्क्रू
(12) हेक्सागोन सॉकेट सेट स्क्रू
संचालन सिद्धांत
कृपया टीजीई श्रृंखला के संचालन सिद्धांत को देखने के लिए एनीमेशन देखें।

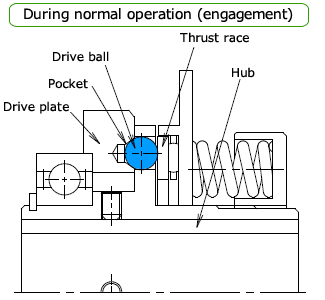

सामान्य ऑपरेशन के दौरान (संलग्न)
टीजीई श्रृंखला में, शक्ति हब के माध्यम से प्रवेश करती है और ड्राइव बॉल्स के माध्यम से आउटपुट ड्राइव प्लेट तक प्रेषित होती है (या इसके विपरीत)।
स्प्रोकेट और बेल्ट स्प्रॉकेट्स बोल्ट के माध्यम से सीधे इस ड्राइव प्लेट से जोड़ा जाता है।
हब के फ्लैंज में छेद होते हैं जिनमें कई ड्राइव बॉल फिट होते हैं, और ड्राइव बॉल इन छेदों में व्यवस्थित होते हैं।
आउटपुट साइड पर ड्राइव प्लेट में ड्राइव बॉल्स के लिए पॉकेट्स होते हैं, जिन्हें शक्ति संचारित करने के लिए थ्रस्ट रेस के माध्यम से एक कॉइल स्प्रिंग द्वारा संपीड़ित किया जाता है।
जब अतिभारित (ट्रिप्ड)
जब ओवरलोड होता है, तो ड्राइव बॉल थ्रस्ट रेस को कॉइल स्प्रिंग की ओर धकेलती है, और ड्राइव
यह प्लेट में स्थित पॉकेट से बाहर निकलता है और बिजली काट देता है।
इस समय, कवर कुंडल स्प्रिंग की ओर बढ़ता है, और टीजी सेंसर आदि के साथ इस गति का पता लगाकर,
ओवरलोड होने के बाद, ड्राइव स्रोत को स्वचालित रूप से आसानी से बंद किया जा सकता है।
कैसे वापस लौटें
ओवरलोड के बाद, यदि आप इसे पुनः आरंभ करते हैं, तो यह एक चक्कर के भीतर स्वचालित रूप से अपनी मूल स्थिति में वापस आ जाएगा।
यदि संचालन के बाद भी घूर्णन जारी रहता है तो TGE श्रृंखला लगातार रीसेट होगी, इसलिए ओवरलोड होने के बाद, TG सेंसर या समान डिवाइस से ओवरलोड का पता लगाएं और ड्राइव स्रोत को तुरंत बंद कर दें।
विनिर्देश (मानक मॉडल)
| टॉर्क रेंज N・m सेट करें | बार-बार ऑपरेटिंग टॉर्क सटीकता | प्रतिक्रिया | कैसे वापस लौटें |
|---|---|---|---|
| 1.0～700 | ±5% | छोटा | स्वचालित |
■ प्रकार 1: छोटे व्यास के स्प्रोकेट और चौड़ी पुली लगाई जा सकती हैं
■ प्रकार 3: एक सामान्य प्रयोजन प्रकार जिसे सीधे A-प्रकार के स्प्रोकेट और पुली पर लगाया जा सकता है
कैटलॉग और निर्देश पुस्तिका
मॉडल संख्या प्रदर्शन
* स्टैंडअलोन प्रकार
| TGE | 50 | - | M | 3 | - | TH40JD2 | - | N245 |
| ｜ शृंखला |
｜ आकार |
｜ ｜ ｜ ｜ |
｜ प्रकार 1: प्रकार 1 3: प्रकार 3 |
｜ शाफ्ट छेद प्रतीक |
｜ टॉर्क सेटिंग मान न･म |
|||
| स्प्रिंग की ताकत L: कमज़ोर स्प्रिंग एम: मध्यम वसंत H: मजबूत स्प्रिंग |
||||||||
| शाफ्ट छेद व्यास सहिष्णुता | शाफ्ट छेद व्यास | कीवे सहिष्णुता | स्क्रू की स्थिति सेट करें | |
|---|---|---|---|---|
| T | H | 40 | J | D2 |
| T:ショックガード側 | F:F7 G:G7 H:H7 |
शाफ्ट बोर व्यास 1 मिमी की वृद्धि में |
J: नया JIS Js9 (मानक) P: नया JIS P9 F: पुराना JIS F7 |
 [बड़ा करने के लिए क्लिक करें] |
■ त्सुबाकी मॉडल नंबर नेविगेशन
उत्पाद मॉडल संख्या सूची
*विस्तृत जानकारी प्रदर्शित करने के लिए मॉडल नंबर पर क्लिक करें।
| टॉर्क रेंज सेट करें न･म |
प्रकार 1 | प्रकार 3 | ||
|---|---|---|---|---|
| शाफ्ट छेद व्यास सीमा मिमी |
मॉडल संख्या | शाफ्ट छेद व्यास सीमा मिमी |
मॉडल संख्या | |
| 1.0～5.0 | 12～15 | TGE17-L1 | 12～17 | TGE17-L3 |
| 2.0～10 | TGE17-M1 | TGE17-M3 | ||
| 4.0～20 | TGE17-H1 | TGE17-H3 | ||
| 5.0～25 | 12～22 | TGE25-L1 | 12～25 | TGE25-L3 |
| 10～50 | TGE25-M1 | TGE25-M3 | ||
| 20～100 | TGE25-H1 | TGE25-H3 | ||
| 20～100 | 17～32 | TGE35-L1 | 17～35 | TGE35-L3 |
| 40～200 | TGE35-M1 | TGE35-M3 | ||
| 80～400 | TGE35-H1 | TGE35-H3 | ||
| 30～200 | 27～48 | TGE50-L1 | 27～50 | TGE50-L3 |
| 60～400 | TGE50-M1 | TGE50-M3 | ||
| 120～700 | TGE50-H1 | TGE50-H3 | ||
विकल्प
टीजी सेंसर
यह एक प्रॉक्सिमिटी स्विच प्रकार का ओवरलोड डिटेक्शन सेंसर है जिसे विशेष रूप से शॉक गार्ड के लिए डिज़ाइन किया गया है। यह शॉक गार्ड पर ओवरलोड (प्लेट की अक्षीय दिशा में गति) का पता लगा सकता है और मोटर को रोक सकता है या अलार्म जारी कर सकता है।
| एसी प्रकार | डीसी प्रकार | ||
|---|---|---|---|
| मॉडल संख्या | TGS8 | TGS8DN | |
| बिजली की आपूर्ति वोल्टेज |
रेटिंग | AC24～240V | - |
| प्रयोग योग्य सीमा | AC20～264V(50/60Hz) | DC10～30V | |
| वर्तमान खपत | 1.7mA या उससे कम (AC200V पर) | 16mA या उससे कम | |
| नियंत्रण आउटपुट (स्विचिंग क्षमता) | 5～100mA | अधिकतम 200mA | |
| इंडिकेटर लाइट | ऑपरेशन प्रदर्शन | ||
| परिवेश का तापमान | -25 से +70°C (परन्तु जमने न दें) | ||
| परिवेश आर्द्रता | 35～95% RH | ||
| आउटपुट स्वरूप | - | NPN | |
| ऑपरेशन फॉर्म | एनसी (सेंसर प्लेट का पता न लगने पर आउटपुट की खुली/बंद स्थिति को इंगित करता है) | ||
| इन्सुलेशन प्रतिरोध | सभी सजीव भागों और केस के बीच 50MΩ या अधिक (DC500V मेगर) | ||
| द्रव्यमान | लगभग 45 ग्राम (2 मीटर कॉर्ड लंबाई) | लगभग 56 ग्राम (2 मीटर कॉर्ड लंबाई) | |
| अवशिष्ट वोल्टेज | >> विशिष्ट डेटा देखें | 2.0V या उससे कम (लोड धारा 200mA, कॉर्ड लंबाई 2m) | |
| निर्देश पुस्तिका | टीजी सेंसर TGS8 | टीजी सेंसर TGS8DN | |
लोड अवशिष्ट वोल्टेज विशेषताएँ
आयाम
एसी प्रकार TGS8
डीसी प्रकार TGS8DN
आकार निर्धारण
हम संपूर्ण त्सुबाकी शॉक गार्ड श्रृंखला में से आपके उपयोग की स्थितियों के लिए सबसे उपयुक्त शॉक गार्ड चयन करेंगे।
कृपया इस पृष्ठ के शीर्ष पर "आकार निर्धारण" टैब पर क्लिक करें।
इस पृष्ठ के शीर्ष पर वापस जाएँटॉर्क समायोजन
1. टॉर्क सहसंबंध आरेख से आवश्यक टॉर्क के अनुरूप नट ऊंचाई मान पढ़ें, और समायोजन नट को इस मान तक कसें (नीचे आरेख देखें)।
समायोजन नट को कसने के लिए, दो स्थानों पर लगे स्क्रू को ढीला करें, फिर समायोजन नट के बाहर के खांच में एक हुक रिंच (नीचे दी गई तालिका देखें, जो अलग से बेचा जाता है) डालें और उसे घुमाएं।
उत्पाद का टॉर्क आवश्यक रूप से नीचे दिए गए सहसंबंध आरेख से मेल नहीं खाता है, इसलिए कृपया इसे एक मार्गदर्शक के रूप में उपयोग करें।
| आकार | TGE25 | TGE35 | TGE50 |
|---|---|---|---|
| स्पैनर नं. | FK-0070 | FK-0092 | FK-0105 |
2. एक बार टॉर्क निर्धारित हो जाने पर, आप उस मान को नेमप्लेट में जोड़ सकते हैं, ताकि यदि आप रखरखाव के लिए उत्पाद को अलग भी कर दें, तो भी आप आसानी से पिछले सेट टॉर्क पर वापस आ सकें।
इसके अलावा, आप नट पर हब के अंतिम भाग पर एक मिलान चिह्न मुद्रांकन प्रतिकृति को अधिक सटीक बना सकते हैं।

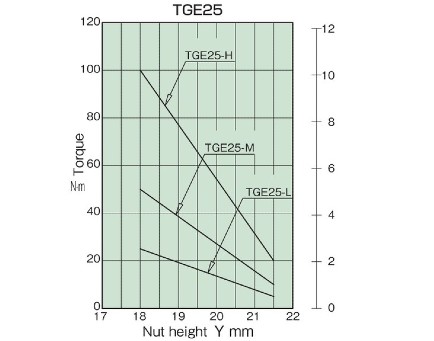

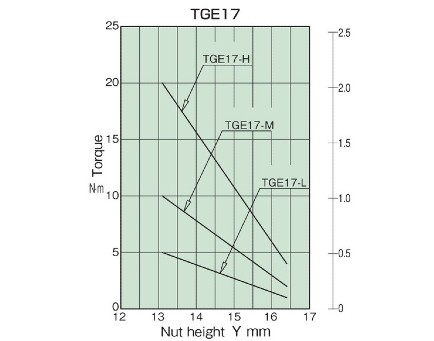

टॉर्क सहसंबंध आरेख
