शॉक गार्ड टीजीबी सीरीज़
- उत्पादों और अनुप्रयोगों की एक विस्तृत श्रृंखला के साथ एक बहुमुखी प्रकार
- - दोहराया ऑपरेटिंग टॉर्क सटीकता ± 10% के भीतर है।
- -विभिन्न आकारों में उपलब्ध हैं, और यहां तक कि एक ही आकार के लिए भी, स्प्रिंग्स को रंग-कोडित किया जाता है ताकि विभिन्न टॉर्क सेटिंग्स का उपयोग किया जा सके।
- - यह ड्राइव साइड को घुमाने मात्र से स्वतः रीसेट।
- - गेंदों और पॉकेट्स की व्यवस्था एक अद्वितीय संयोजन है जो केवल एक ही स्थान पर एक साथ फिट होती है।
- - एक गैर-संपर्क टीजी सेंसर ओवरलोड का पता लगाता है और मोटर को रोक सकता है या अलार्म जारी कर सकता है (वैकल्पिक)।
- -हमारे पास स्प्रोकेट और कपलिंग प्रकारों का भी चयन है।
उपयोगी स्प्रोकेट पर दांतों की न्यूनतम संख्या
・टीजीबी श्रृंखला
| मॉडल संख्या | स्प्रोकेट दांतों की न्यूनतम संख्या | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RS40 | RS50 | RS60 | RS80 | RS100 | RS120 | RS140 | RS160 | |||||||||||
| TGB08-L,M,H | 14 | 12 | 13（10） | |||||||||||||||
| TGB12-L,M,H | 16 | 13 | 13（11） | |||||||||||||||
| TGB16-L,M,H | 18 | 15 | 14 | |||||||||||||||
| TGB20-H | 26 | 22 | 19 | 15 | 13 | 13（11） | ||||||||||||
| TGB30-L,H | 32 | 26 | 22 | 18 | 15 | 13 | ||||||||||||
| TGB50-L,M,H | 45（43） | 35 | 30 | 24 | 20 | 17 | ||||||||||||
| TGB70-H | 60（58） | 48（47） | 40 | 32（31） | 26 | 24（22） | ||||||||||||
| TGB90-L,H | 62 | 52 | 40 | 33 | 28 | 25 | 22 | |||||||||||
| TGB110-L,H | 74 | 62 | 48 | 39 | 33 | 29 | 26 | |||||||||||
| TGB130-L,H | 83 | 70 | 53 | 43 | 37 | 32 | 29 | |||||||||||
*( ) में दांतों की संख्या मानक A-प्रकार के स्प्रोकेट के बराबर नहीं है। यदि संभव हो, तो कृपया अधिक दांतों वाले स्प्रोकेट का उपयोग करें।
नोट: स्प्रोकेट की संचरण क्षमता को ध्यान में नहीं रखा गया है।
वीडियो सामग्री
संरचना

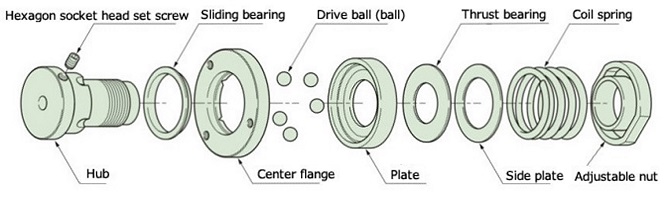

TGB08～16

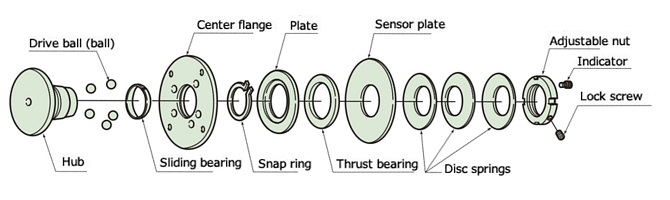

TGB20～130
*TGB70 और इससे ऊपर की संरचनाओं में थोड़ा अंतर होता है।
संचालन सिद्धांत
कृपया टीजीबी श्रृंखला के संचालन सिद्धांत को देखने के लिए एनीमेशन देखें।
TGB08-16 के उदाहरण
सामान्य ऑपरेशन के दौरान (संलग्न)
टॉर्क कई गेंदों द्वारा प्रेषित होता है।
गेंदों को असमान रूप से व्यवस्थित किया जाता है, इसलिए केवल एक ही संलग्न स्थिति होती है।
दबावयुक्त गेंद और पॉकेट के बीच कड़ी जाली के कारण कोई बैकलैश नहीं होता है, जो बिना किसी अंतराल के अपनी जगह पर बने रहते हैं।
टॉर्क को केंद्र फ्लैंज (पॉकेट) से बॉल तक, फिर हब (पॉकेट) तक और फिर शाफ्ट तक (या इसके विपरीत) प्रेषित किया जाता है।
जब अतिभारित (ट्रिप्ड)
जब वाल्व अधिभार के कारण ट्रिप हो जाता है, तो गेंदें केंद्र फ्लैंज में स्थित पॉकेट्स से बाहर आ जाती हैं और प्लेट तथा केंद्र फ्लैंज से अलग हो जाती हैं।
यह उनके बीच सरक कर चलता है।

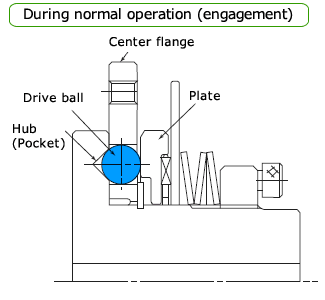

TGB20-50 के उदाहरण
सामान्य ऑपरेशन के दौरान (संलग्न)
टॉर्क कई गेंदों द्वारा प्रेषित होता है।
गेंदों को असमान रूप से व्यवस्थित किया जाता है, इसलिए केवल एक ही संलग्न स्थिति होती है।
टॉर्क को केंद्र फ्लैंज (पॉकेट) से बॉल तक, फिर हब (पॉकेट) तक और फिर शाफ्ट तक (या इसके विपरीत) प्रेषित किया जाता है।
जब अतिभारित (ट्रिप्ड)
जब ओवरलोड के कारण ट्रिप हो जाती है, तो गेंदें हब में स्थित अपनी जेबों से बाहर आ जाती हैं और प्लेट तथा हब के बीच लुढ़क जाती हैं।
ट्रिपिंग के दौरान सभी घूमने वाले भागों को बियरिंग द्वारा सहारा दिया जाता है, इसलिए घूर्णन हल्का और सुचारू होता है।
*TGB70 से 130 का ऑपरेटिंग सिद्धांत समान है।
विनिर्देश (मानक मॉडल)
| टॉर्क रेंज N・m सेट करें | बार-बार ऑपरेटिंग टॉर्क सटीकता | प्रतिक्रिया | कैसे वापस लौटें |
|---|---|---|---|
| 0.3～7150 | ±10% | छोटा | स्वचालित |
कैटलॉग और निर्देश पुस्तिका
मॉडल संख्या प्रदर्शन
* स्टैंडअलोन प्रकार
| TGB | 30 | - | H | - | TH30JD2 | - | N147 |
| ｜ शृंखला |
｜ आकार |
｜ ｜ ｜ |
｜ शाफ्ट छेद प्रतीक |
｜ टॉर्क सेटिंग मान न･म |
|||
| स्प्रिंग की ताकत L: कमज़ोर स्प्रिंग एम: मध्यम वसंत H: मजबूत स्प्रिंग |
|||||||
*युग्मन प्रकार
| TGB | 50 | - | L | C | - | TH35JD2 | X | CH45ED2 | - | N98 |
| ｜ शृंखला |
｜ आकार |
｜ ｜ ｜ |
｜ युग्मन प्रकार |
｜ शॉक गार्ड साइड शाफ्ट छेद प्रतीक |
｜ युग्मन पक्ष शाफ्ट छेद प्रतीक |
｜ टॉर्क सेटिंग मान न･म |
||||
| स्प्रिंग की ताकत | ||||||||||
*स्प्रोकेट के साथ
| TGB | 50 | - | H | - | 08025 | - | TH50JD2 | - | N294 |
| ｜ शृंखला |
｜ आकार |
｜ ｜ ｜ |
｜ स्प्रोकेट मॉडल संख्या |
｜ शाफ्ट छेद प्रतीक |
｜ टॉर्क सेटिंग मान न･म |
||||
| स्प्रिंग की ताकत | |||||||||
| शाफ्ट छेद व्यास सहिष्णुता | शाफ्ट छेद व्यास | कीवे सहिष्णुता | स्क्रू की स्थिति सेट करें | |
|---|---|---|---|---|
| T | H | 35 | J | D2 |
| C | H | 45 | E | D2 |
| T:ショックガード側 C:カップリング側 | F:F7 G:G7 H:H7 J:JS7 P:P7 M:M7 N:N7 K:K7 R:R7 |
शाफ्ट बोर व्यास 1 मिमी की वृद्धि में |
J: नया JIS Js9 (मानक) P: नया JIS P9 F: पुराना JIS F7 E: पुराना JIS E9 |
 [बड़ा करने के लिए क्लिक करें] |
नोट) शॉक गार्ड ओर सेटस्क्रू की स्थिति समायोजन नट की ओर से देखी गई स्थिति है, और युग्मन की ओर सेटस्क्रू की स्थिति हब अंत चेहरे से देखी गई स्थिति है।
■ त्सुबाकी मॉडल नंबर नेविगेशन
उत्पाद मॉडल संख्या सूची
*विस्तृत जानकारी प्रदर्शित करने के लिए मॉडल नंबर पर क्लिक करें।
| टॉर्क रेंज सेट करें न･म |
एकल इकाई | युग्मन प्रकार | |||
|---|---|---|---|---|---|
| शाफ्ट छेद व्यास सीमा मिमी |
मॉडल संख्या | स्प्रोकेट के साथ मॉडल संख्या |
युग्मन पक्ष शाफ्ट छेद व्यास रेंज मिमी |
मॉडल संख्या | |
| 0.3～1.4 | 6～8 | TGB08-L | --- | 6～15 | TGB08-LC |
| 0.8～2.1 | TGB08-M | TGB08-MC | |||
| 1.2～2.9 | TGB08-H | TGB08-HC | |||
| 0.7～2.9 | 8～12 | TGB12-L | --- | 8～20 | TGB12-LC |
| 2.0～4.9 | TGB12-M | TGB12-MC | |||
| 3.0～5.8 | TGB12-H | TGB12-HC | |||
| 1.5～4.9 | 9～16 | TGB16-L | --- | 9～25 | TGB16-LC |
| 3.0～7.8 | TGB16-M | TGB16-MC | |||
| 5.9～11 | TGB16-H | TGB16-HC | |||
| 9.8～44 | 10～20 | TGB20-H | TGB20-H-04022
TGB20-H-04027 |
14～42 | TGB20-HC |
| 20～54 | 14～30 | TGB30-L | TGB30-L-06019
TGB30-L-06024 |
20～48 | TGB30-LC |
| 54～167 | TGB30-H | TGB30-H-06019
TGB30-H-06024 |
TGB30-HC | ||
| 69～147 | 24～50 | TGB50-L | TGB50-L-08020
TGB50-L-08025 |
20～55 | TGB50-LC |
| 137～412 | TGB50-M | TGB50-M-08020
TGB50-M-08025 |
TGB50-MC | ||
| 196～539 | TGB50-H | TGB50-H-08020
TGB50-H-08025 |
TGB50-HC | ||
| 294～1080 | 34～70 | TGB70-H | TGB70-H-10022
TGB70-H-10026 |
30～75 | TGB70-HC |
| 441～1320 | 44～90 | TGB90-L | --- | 35～103 | TGB90-LC |
| 931～3140 | TGB90-H | TGB90-HC | |||
| 686～1960 | 54～110 | TGB110-L | --- | 40～113 | TGB110-LC |
| 1570～5100 | TGB110-H | TGB110-HC | |||
| 1180～3040 | 62～130 | TGB130-L | --- | 55～145 | TGB130-LC |
| 2650～7150 | TGB130-H | TGB130-HC | |||
विकल्प
टीजी सेंसर
यह एक प्रॉक्सिमिटी स्विच प्रकार का ओवरलोड डिटेक्शन सेंसर है जिसे विशेष रूप से शॉक गार्ड के लिए डिज़ाइन किया गया है। यह शॉक गार्ड पर ओवरलोड (प्लेट की अक्षीय दिशा में गति) का पता लगा सकता है और मोटर को रोक सकता है या अलार्म जारी कर सकता है।
| एसी प्रकार | डीसी प्रकार | ||
|---|---|---|---|
| मॉडल संख्या | TGS8 | TGS8DN | |
| बिजली की आपूर्ति वोल्टेज |
रेटिंग | AC24～240V | - |
| प्रयोग योग्य सीमा | AC20～264V(50/60Hz) | DC10～30V | |
| वर्तमान खपत | 1.7mA या उससे कम (AC200V पर) | 16mA या उससे कम | |
| नियंत्रण आउटपुट (स्विचिंग क्षमता) | 5～100mA | अधिकतम 200mA | |
| इंडिकेटर लाइट | ऑपरेशन प्रदर्शन | ||
| परिवेश का तापमान | -25 से +70°C (परन्तु जमने न दें) | ||
| परिवेश आर्द्रता | 35～95% RH | ||
| आउटपुट स्वरूप | - | NPN | |
| ऑपरेशन फॉर्म | एनसी (सेंसर प्लेट का पता न लगने पर आउटपुट की खुली/बंद स्थिति को इंगित करता है) | ||
| इन्सुलेशन प्रतिरोध | सभी सजीव भागों और केस के बीच 50MΩ या अधिक (DC500V मेगर) | ||
| द्रव्यमान | लगभग 45 ग्राम (2 मीटर कॉर्ड लंबाई) | लगभग 56 ग्राम (2 मीटर कॉर्ड लंबाई) | |
| अवशिष्ट वोल्टेज | >> विशिष्ट डेटा देखें | 2.0V या उससे कम (लोड धारा 200mA, कॉर्ड लंबाई 2m) | |
| निर्देश पुस्तिका | टीजी सेंसर TGS8 | टीजी सेंसर TGS8DN | |
लोड अवशिष्ट वोल्टेज विशेषताएँ
DIMENSIONS
एसी प्रकार TGS8
डीसी प्रकार TGS8DN
आकार निर्धारण
हम संपूर्ण त्सुबाकी शॉक गार्ड श्रृंखला में से आपके उपयोग की स्थितियों के लिए सबसे उपयुक्त शॉक गार्ड चयन करेंगे।
कृपया इस पृष्ठ के शीर्ष पर "आकार निर्धारण" टैब पर क्लिक करें।
ड्राइव सदस्यों (स्प्रोकेट, आदि) के चयन और निर्माण के बारे में जानकारी के लिए, कृपया इस लिंक को देखें।
इस पृष्ठ के शीर्ष पर वापस जाएँविशेष विनिर्देशन वाले उत्पाद

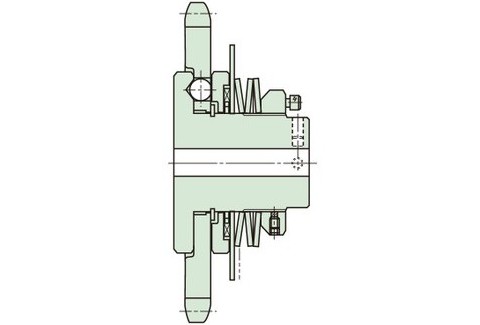

स्प्रोकेट एकीकृत प्रकार
ग्राहक के अनुरोध पर, हम मानक उत्पादों के अलावा अन्य प्रकार के स्प्रोकेट भी उपलब्ध करा सकते हैं। कृपया स्प्रोकेट चुनें और हमसे संपर्क करें।

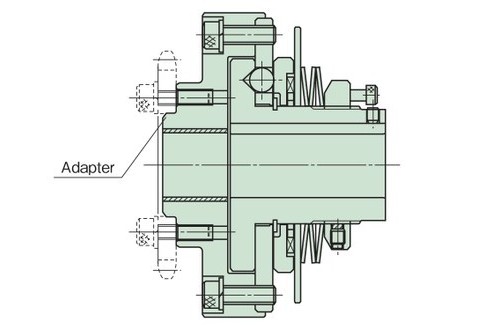

एडाप्टर विनिर्देश (A)
छोटे व्यास वाले स्प्रोकेट या पुली का उपयोग करते समय यह सुविधाजनक होता है। इस उत्पाद का उपयोग करते समय, कृपया स्थापित किए जाने वाले स्प्रोकेट या पुली के विनिर्देशों को स्पष्ट करें और हमसे संपर्क करें।
आगे/पीछे का प्रकार
शॉक गार्ड के घूमने की दिशा बदलकर ट्रिप टॉर्क सेटिंग को बदला जा सकता है। कृपया अधिक जानकारी के लिए हमसे संपर्क करें।
