डीसीबीएल ड्राइवर
- यह विशेष रूप से त्सुबाकी के लिए एक डीसीबीएल गियर मोटर ड्राइवर है।
यह गति नियंत्रण, स्थिति संचालन, टॉर्क सीमा संचालन और विभिन्न सुरक्षा कार्यों से सुसज्जित है। - *मोटर और ड्राइवर का उपयोग एक साथ किया जाना चाहिए।
- समर्पित सॉफ्टवेयर के लिए यहां क्लिक करें
विशेषताएँ
-
・ऑपरेशन पैटर्न को एप्लिकेशन के अनुसार चुना जा सकता है
डीसीबीएल हाइपॉइड मोटर और ड्राइवर का उपयोग करके, विभिन्न प्रकार के ऑपरेशन आसानी से प्राप्त किए जा सकते हैं।
प्रत्येक ऑपरेशन को कैसे सेट अप करें, इस पर विस्तृत निर्देशों के लिए कृपया निर्देश पुस्तिका देखें।
[विशिष्ट ड्राइविंग उदाहरण]
・JOG ऑपरेशन
जब आगे या पीछे का सिग्नल चालू किया जाता है, तो मोटर चलना शुरू हो जाती है।
यदि यह चालू रहता है, तो मोटर निर्धारित घूर्णन गति से काम करना जारी रखेगी, और यदि इसे बंद कर दिया जाता है, तो मोटर धीमी हो जाएगी और रुक जाएगी।
[उपयोग उदाहरण] क्षैतिज कन्वेयर
ऑपरेशन उदाहरण (आगे की ओर घुमाव) यहां तक कि अलग-अलग द्रव्यमान वाले कई वर्कपीसों को परिवहन करते समय भी गति स्थिर रहती है।
निम्न से उच्च गति तक परिवर्तनशील गति संचालन की एक विस्तृत श्रृंखला संभव है।・पोजिशनिंग ऑपरेशन
पोजिशनिंग ऑपरेशन मोड में, फॉरवर्ड सिग्नल ऑपरेशन स्टार्ट सिग्नल के रूप में कार्य करता है।
JOG ऑपरेशन के विपरीत, पोजिशनिंग ऑपरेशन एक ऐसा ऑपरेशन है जिसमें एक बार सिग्नल इनपुट होने पर, सेट ऑपरेशन पूरा हो जाता है और फिर ऑपरेशन बंद हो जाता है।
यह एक निश्चित गति को दोहराकर वाहन चलाने के लिए आदर्श है।
[उपयोग उदाहरण] पैकेजिंग मशीन
ऑपरेशन उदाहरण (आगे की ओर घुमाव) पैकेजिंग मशीनों को पूर्व निर्धारित स्थानों पर वर्कपीस को रोकने के लिए अत्यधिक सटीक आंतरायिक संचालन की आवश्यकता होती है।
पैकेजिंग मशीनों में जहां फीड की मात्रा स्थिर होती है, वहां पोजिशनिंग ऑपरेशन का उपयोग करके सटीक आंतरायिक फीडिंग संभव है।- कार्यक्रम संचालन
यह फ़ंक्शन स्वचालित रूप से पैरामीटर्स द्वारा पहले से निर्धारित क्रम में संचालित होता है।
[उपयोग उदाहरण] मिक्सर
प्रोग्राम संचालन से मिश्रण की गति को स्वचालित रूप से बदलना संभव हो जाता है, जिससे इष्टतम संचालन संभव हो जाता है।
मिश्रित की जाने वाली सामग्री के आधार पर अनेक ऑपरेटिंग मोड निर्धारित करके, कोई भी व्यक्ति केवल एक बटन दबाकर आसानी से स्थिर गुणवत्ता बनाए रख सकता है।- टॉर्क सीमित संचालन
यह एक ऐसा ऑपरेशन है जो आउटपुट शाफ्ट टॉर्क पर नज़र रखता है और इसे एक निश्चित टॉर्क से अधिक होने से रोकता है।
[उपयोग का उदाहरण] फिल्म वाइंडिंग मशीन
लाइन को अच्छी तरह से लपेटने के लिए, निरंतर तनाव बनाए रखना महत्वपूर्ण है।
हालाँकि, बहुत ज़ोर से खींचने से टूट-फूट हो सकती है, इसलिए टॉर्क सीमित करने वाले ऑपरेशन का उपयोग किया जाता है
मोटर को इस प्रकार संचालित करना संभव है कि तनाव एक निश्चित स्तर से अधिक न हो। -
- विभिन्न अधिभार संरक्षण कार्यों से सुसज्जित
यह धारा, वोल्टेज, तापमान आदि का पता लगाता है, तथा ओवरलोड स्थितियों का पता लगाने और उनसे सुरक्षा करने में सक्षम है।
[उपयोग उदाहरण] चिप कन्वेयर
यह कन्वेयर धातु प्रसंस्करण के बाद चिप्स का परिवहन करता है।
परिचालन स्थिति की लगातार निगरानी की जाती है, ताकि चिप्स के कारण होने वाले ओवरलोड का शीघ्र पता लगाया जा सके।
इसे रोकना या अलार्म जारी करना संभव है। -

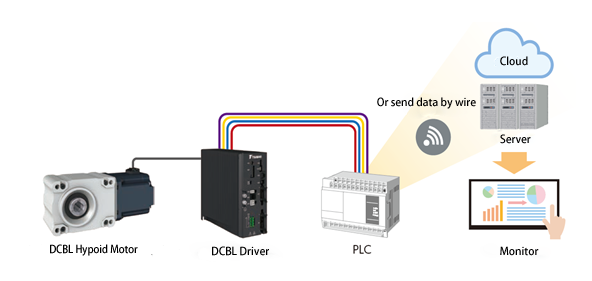

- MODBUS-RTU RS485 संचार फ़ंक्शन से सुसज्जित
पीएलसी से कनेक्ट करके, संचार कार्यों के माध्यम से पूर्वानुमानित रखरखाव और दूरस्थ निगरानी प्राप्त की जा सकती है।
- समर्पित सॉफ्टवेयर का उपयोग करके विभिन्न सेटिंग मानों को बदला जा सकता है।
संचार कार्यों से सुसज्जित, यह मोटर के अधिक गर्म होने, ओवरलोड आदि का शीघ्र पता लगा सकता है और मोटर को रोक सकता है।
・पीसी से कनेक्ट करके, आप पैरामीटर सेट कर सकते हैं और समर्पित ड्राइवर को अपडेट कर सकते हैं।
समर्पित पीसी सॉफ्टवेयर का उपयोग करके, आप आसानी से प्रत्येक पैरामीटर की सेटिंग्स बदल सकते हैं।
भविष्य में, ड्राइवर प्रोग्राम में अपडेट के माध्यम से नए फ़ंक्शन जोड़े जाएंगे।समर्पित सॉफ्टवेयर डाउनलोड करें
स्थापना निर्देश वीडियो
■ सॉफ़्टवेयर अपडेट सूचना
2024.03.01 एक मुद्रण त्रुटि को सुधार दिया गया है।
(संस्करण 2.0.1)2023.10.02 ・ट्रायल रन फ़ंक्शन जोड़ा गया * / मेमोरी में न लिखने वाला फ़ंक्शन जोड़ा गया *.
- वास्तविक समय मॉनिटर परिवर्तित / IO मॉनिटर जोड़ा गया *.
- त्रुटि कोड प्रदर्शन जोड़ा गया.
・पैरामीटर विवरण जोड़ा गया.
- परिचालन स्थिरता में सुधार.
(संस्करण 2.0.0)*1 अक्टूबर 2023 के बाद भेजे गए ड्राइवरों के साथ इसका उपयोग किया जा सकता है।
2023.04.26 परिचालन स्थिरता में सुधार।
(संस्करण1.0.14.0)2023.03.27 कार्यक्रम संचालन बिंदुओं की संख्या में परिवर्तन किए गए हैं, कार्यक्रम संचालन की शर्तें जोड़ी गई हैं, और परिचालन स्थिरता में सुधार किया गया है।
(संस्करण1.0.13.0)हम अद्यतन संस्करण का उपयोग करने की अनुशंसा करते हैं क्योंकि इससे सॉफ्टवेयर की स्थिरता में सुधार हुआ है।
* पहले भेजे गए ड्राइवरों को अद्यतन संस्करणों के साथ भी उपयोग किया जा सकता है।
अप्रैल 2023 से शिपमेंट के लिए संगत ड्राइवर उपलब्ध होंगे।
हालाँकि, कुछ अतिरिक्त फ़ंक्शन इस्तेमाल नहीं किए जा सकते। कृपया विवरण के लिए निर्देश पुस्तिका देखें। -
- सरल होल्डिंग फ़ंक्शन (इलेक्ट्रिकल होल्डिंग ब्रेक)
यह फ़ंक्शन मोटर शाफ्ट की स्थिति को बनाए रखता है ताकि मोटर बंद होने पर यह घूमे नहीं।
चूंकि शाफ्ट को विद्युतीय रूप से रोका जाता है, इसलिए मोटर को बार-बार चालू और बंद करने पर भी ब्रेक के घिसने की चिंता करने की कोई आवश्यकता नहीं होती।
सरल अवधारण विद्युत चुम्बकीय ब्रेक प्रतिधारण की विधि बिजली यांत्रिक बिजली बंद होने के बाद भी अवधारण संभव नहीं संभव आवाज़ विद्युतचुंबकीय शोर परिचालन शोर नियंत्रण विधि किसी विशेष नियंत्रण की आवश्यकता नहीं नियंत्रण आवश्यक
(इन्वर्टर द्वारा संचालित होने पर)यदि आप ब्रेक-सुसज्जित वाहन का उपयोग कर रहे हैं
यह सरल होल्डिंग फ़ंक्शन अक्ष को रोक देता है और फिर ब्रेक को संचालित करने के लिए नियंत्रित करता है।
इससे ब्रेक का जीवनकाल लम्बा हो जाता है।

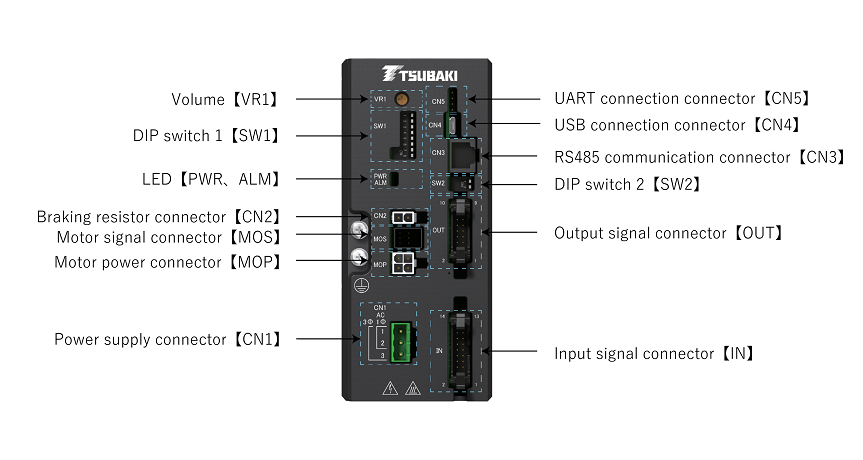

ड्राइवर विवरण
कैटलॉग और निर्देश पुस्तिका
मॉडल संख्या प्रदर्शन उदाहरण
| DCRD | 020 | B | 10 | K |
| ｜ ｜ ｜ ｜ ｜ |
｜ मोटर क्षमता 020: 0.2 किलोवाट 040: 0.4 किलोवाट 075: 0.75 किलोवाट |
｜ ｜ ｜ बिजली आपूर्ति वोल्टेज |
｜ वर्तमान उपयोग 10:10 पूर्वाह्न |
｜ पुनर्योजी प्रतिरोधक K: पुनर्योजी प्रतिरोधक संगत |
| B: रेटेड 200-240V | ||||
| श्रृंखला का नाम डीसीबीएल ड्राइवर |
||||
उत्पादों की सूची
*विस्तृत जानकारी देखने के लिए मॉडल नंबर पर क्लिक करें। सभी खोलेंसभी बंद करें
| मोटर क्षमता | मॉडल संख्या |
|---|---|
| 0.2kW | DCRD020B10K |
| 0.4kW | DCRD040B10K |
| 0.75kW | DCRD075B10K |
नियंत्रण इकाई विकल्प
डीसीबीएल हाइपॉइड मोटर एक्सटेंशन केबल
・मोटर एक समर्पित केबल के साथ आता है। केबल को आगे बढ़ाते समय, कृपया कनेक्टर्स को जोड़ने के लिए इसी केबल का उपयोग करें।
・गोल क्रिम्प टर्मिनलों को स्क्रू के साथ जोड़कर अर्थ वायर को बढ़ाएं।
- एक्सटेंशन केबल जोड़कर केबल का विस्तार करते समय, केबल की कुल लंबाई 10 मीटर या उससे कम रखें।
・कोई ब्रेक नहीं
| मॉडल संख्या | L m | पीडीएफ चित्र | मानक मूल्य | डिलीवरी |
|---|---|---|---|---|
| DCCM0005 | 0.5 | お問合せください | お問合せください | |
| DCCM0010 | 1.0 | お問合せください | お問合せください | |
| DCCM0020 | 2.0 | お問合せください | お問合せください | |
| DCCM0050 | 5.0 | お問合せください | お問合せください | |
| DCCM0100 | 10.0 | お問合せください | お問合せください |
・ब्रेक के साथ
| मॉडल संख्या | L m | पीडीएफ चित्र | मानक मूल्य | डिलीवरी |
|---|---|---|---|---|
| DCCM0005B | 0.5 | お問合せください | お問合せください | |
| DCCM0010B | 1.0 | お問合せください | お問合せください | |
| DCCM0020B | 2.0 | お問合せください | お問合せください | |
| DCCM0050B | 5.0 | お問合せください | お問合せください | |
| DCCM0100B | 10.0 | お問合せください | お問合せください |

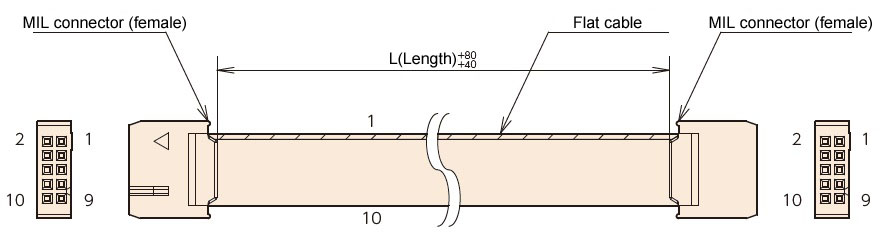

डीसीबीएल ड्राइवर एक्सटेंशन केबल
- एक्सटेंशन केबल जोड़कर केबल का विस्तार करते समय, केबल की कुल लंबाई 10 मीटर या उससे कम रखें।
・इनपुट सिग्नल के लिए
| मॉडल संख्या | L m | पीडीएफ चित्र | मानक मूल्य | डिलीवरी |
|---|---|---|---|---|
| DCCN0005 | 0.5 | お問合せください | お問合せください | |
| DCCN0010 | 1.0 | お問合せください | お問合せください | |
| DCCN0020 | 2.0 | お問合せください | お問合せください |
・आउटपुट सिग्नल के लिए
| मॉडल संख्या | L m | पीडीएफ चित्र | मानक मूल्य | डिलीवरी |
|---|---|---|---|---|
| DCCT0005 | 0.5 | お問合せください | お問合せください | |
| DCCT0010 | 1.0 | お問合せください | お問合せください | |
| DCCT0020 | 2.0 | お問合せください | お問合せください |

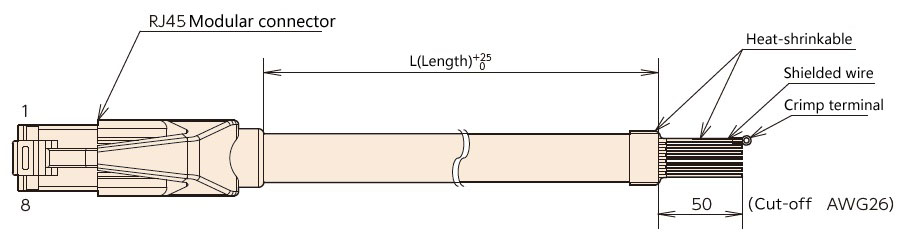

・संचार के लिए
| मॉडल संख्या | L m | पीडीएफ चित्र | मानक मूल्य | डिलीवरी |
|---|---|---|---|---|
| DCCS0005 | 0.5 | お問合せください | お問合せください | |
| DCCS0010 | 1.0 | お問合せください | お問合せください | |
| DCCS0020 | 2.0 | お問合せください | お問合せください |
नोट: यह केबल B वायरिंग का उपयोग करती है। A वायरिंग का उपयोग न करें क्योंकि इससे संचार विफलता या घटकों को नुकसान हो सकता है।
DIN रेल माउंटिंग ब्रैकेट
- यह एक DIN रेल (35 मिमी) पर DCBL ड्राइवर को माउंट करने के लिए एक धातु फिटिंग है।
| मॉडल संख्या | पीडीएफ चित्र | मानक मूल्य | डिलीवरी |
|---|---|---|---|
| DCDN075 | お問合せください | お問合せください |
पुनर्योजी प्रतिरोधक
- कृपया उपयोग से पहले कनेक्टर को DCBL ड्राइवर से कनेक्ट करें।
| मॉडल संख्या | क्षमता W | प्रतिरोध Ω | पीडीएफ चित्र | मानक मूल्य | डिलीवरी |
|---|---|---|---|---|---|
| DCKR075 | 120 | 200 | お問合せください | お問合せください |
