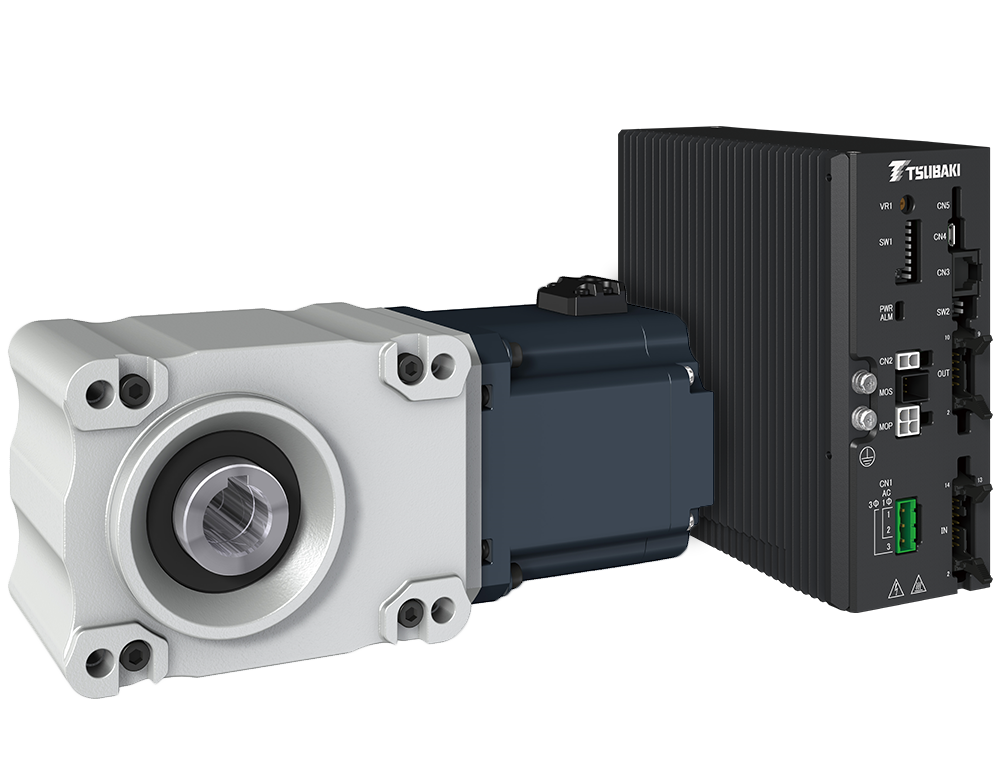

डीसीबीएल हाइपॉइड मोटर
स्वचालन और ऊर्जा संरक्षण की आवश्यकताओं को पूरा करना
त्सुबाकी की अगली पीढ़ी की मोटरें: मोटर चयन के लिए एक नया मानक
"डीसीबीएल मोटर" ऐसी मोटरें हैं जो सर्वो मोटरों की तरह गति नियंत्रण प्रदान करती हैं और उत्कृष्ट लागत-प्रदर्शन प्रदान करती हैं। ये ऊर्जा-कुशल, पर्यावरण-अनुकूल और कॉम्पैक्ट भी हैं। त्सुबाकी के हाइपोइड गियर्स के साथ संयुक्त होने पर, ये मोटर के अंतर्निहित दृढ़ टॉर्क को बिना किसी बाधा के अधिकतम कर देती हैं।
स्थायी चुम्बकों की शक्ति के साथ उच्च दक्षता
गति नियंत्रण के लिए, त्सुबाकी की डीसीबीएल मोटर चुनें!
"डीसीबीएल मोटर" कॉम्पैक्ट, अत्यधिक कुशल मोटर हैं जो रोटर में स्थायी चुंबक का उपयोग करते हैं।
मोटर को एक समर्पित ड्राइवर से बिजली आपूर्ति और घूर्णन आदेश प्राप्त करके चलाया जाता है, और मोटर की घूर्णन गति को एक सेंसर और फीडबैक द्वारा नियंत्रित किया जाता है, जिससे उत्कृष्ट गति नियंत्रण मिलता है।
डीसीबीएल मोटर संरचना
मोटर दक्षता IE4 के बराबर है!

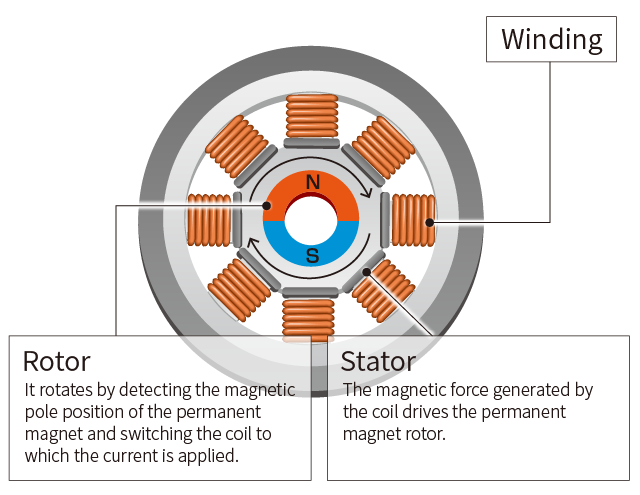

स्टेटर संरचना छवि
(बड़ा करने के लिए क्लिक करें)
अतीत में, गति नियंत्रण के लिए इन्वर्टर ड्राइव या सर्वो मोटर मुख्य धारा में थे, लेकिन हाल के वर्षों में, डीसीबीएल मोटर एक नए विकल्प के रूप में ध्यान आकर्षित कर रहे हैं।
- यद्यपि गति को इन्वर्टर का उपयोग करके नियंत्रित किया जाता है, लेकिन गति सीमा संकीर्ण है और टॉर्क अपर्याप्त है।
- ऊर्जा बचाने के लिए हम अत्यधिक कुशल मोटर का उपयोग करना चाहते हैं, लेकिन सर्वो मोटर बहुत महंगी होती हैं...
- यद्यपि इसमें सर्वो मोटर का उपयोग किया जाता है, परन्तु केवल गति नियंत्रण का उपयोग किया जाता है।
... डीसीबीएल मोटर वह मोटर है जो इन और अन्य मांगों को पूरा करती है।
इन्वर्टर ड्राइव और सर्वो मोटर के साथ तुलना

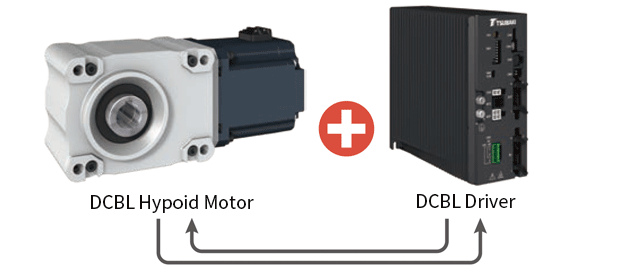

उत्कृष्ट गति नियंत्रण
बनाम इन्वर्टर ड्राइव
अंतर्निर्मित हॉल आईसी मोटर की घूर्णन गति का पता लगाता है और चालक को फीडबैक प्रदान करता है, जिससे लोड में उतार-चढ़ाव होने पर भी स्थिर घूर्णन गति सुनिश्चित होती है!
विस्तृत परिवर्तनीय गति सीमा
बनाम इन्वर्टर ड्राइव
मोटर गति सीमा
100～2500 r/min
कॉम्पैक्ट
बनाम इन्वर्टर ड्राइवबनाम सर्वो मोटर
सर्वो मोटर में रिड्यूसर लगाते समय, फ्लैंज माउंटिंग की आवश्यकता होती है, जिससे कुल लंबाई बढ़ जाती है। हालाँकि, चूँकि डीसीबीएल हाइपॉइड मोटर बिल्ट-इन होती हैं, इसलिए वे बेहद कॉम्पैक्ट होती हैं, जिससे उपकरण में जगह की बचत होती है।
उच्च दक्षता का अर्थ है कम हानि, जिससे मोटर का आकार छोटा करना संभव हो जाता है और शीतलन पंखे की आवश्यकता समाप्त हो जाती है, जिसके परिणामस्वरूप अधिक कॉम्पैक्ट डिजाइन प्राप्त होता है।

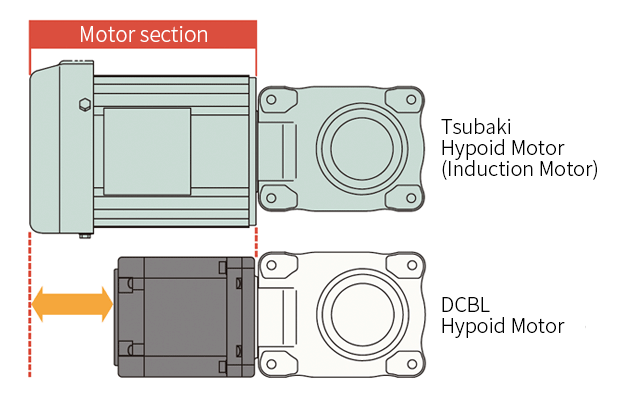

प्रेरण मोटरों की तुलना में
मोटर की कुल लंबाई38 % कम हो गई
(उदाहरण) 0.2 किलोवाट पर, यह 67.2 मिमी छोटा होगा।
इसके अलावा, त्सुबाकी की एक अनूठी विशेषता के रूप में
मोटर के अंदर एक तापमान सेंसर लगाया जाता है ताकि बर्नआउट को रोका जा सके
मोटर में एक तापमान सेंसर लगा होता है जो वाइंडिंग के तापमान पर लगातार नज़र रखता है और मोटर को जलने से बचाता है। इससे उन जगहों पर भी सुरक्षित इस्तेमाल संभव होता है जहाँ मोटर को बार-बार स्टार्ट करना पड़ता है।
इच्छानुसार मोटरों को नियंत्रित करने के लिए समर्पित ड्राइवर
त्सुबाकी ने विभिन्न प्रकार की गतिविधियों के लिए एक समर्पित ड्राइवर विकसित किया है, जिससे कोई भी व्यक्ति आसानी से गतिविधियों को नियंत्रित कर सकता है।
चूंकि यह मोटर की स्थिति पर नज़र रखता है, इसलिए यह लोड की स्थिति के आधार पर इष्टतम घूर्णन गति पर स्विच कर सकता है, स्वचालित रूप से पूर्व निर्धारित स्थिति पर काम कर सकता है, आदि। इसके अलावा, चूंकि यह संचार कार्यों से सुसज्जित है, इसलिए दूरस्थ निगरानी आसान है।
संचार कार्य पूर्वानुमानित रखरखाव और दूरस्थ निगरानी को सक्षम बनाते हैं
संचार कार्यों से सुसज्जित, यह मोटर के अधिक गर्म होने, ओवरलोड आदि का शीघ्र पता लगा सकता है और मोटर को रोक सकता है।

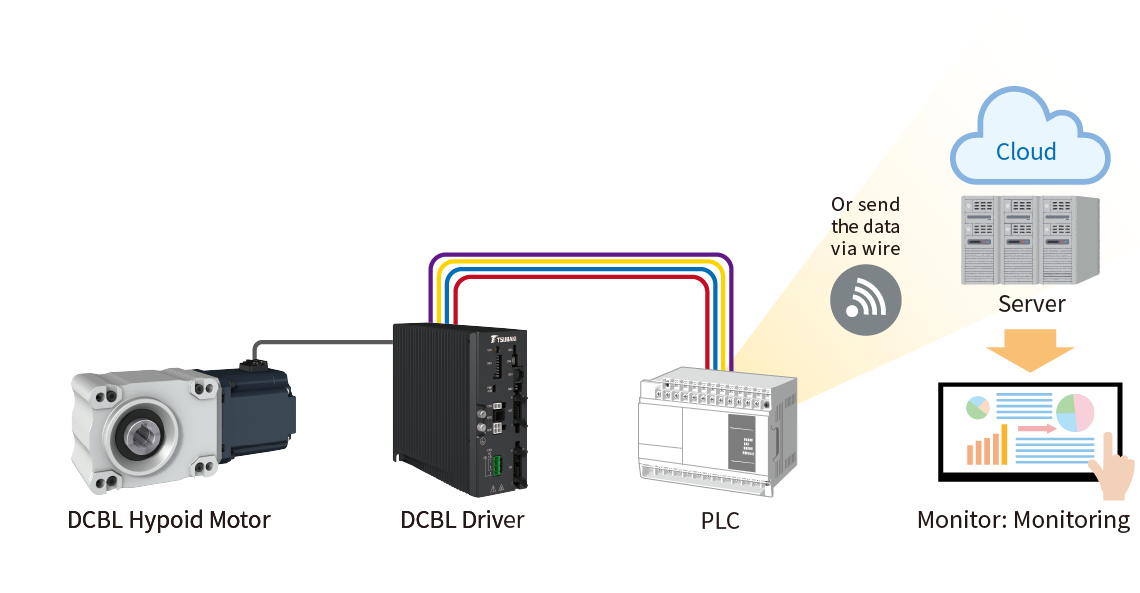

पीएलसी से कनेक्ट करें
ड्राइविंग स्थिति पर लगातार नजर रखी जाती है, जिससे स्थिति के अनुसार गति नियंत्रण संभव होता है, तथा डेटा की दूर से निगरानी की जाती है और उसे अपलोड किया जाता है।
(वैकल्पिक संचार केबल आवश्यक)
संचार विनिर्देश बहुमुखी मोडबस-आरटीयू का उपयोग करता है, और आरएस-485 के अतिरिक्त, इसमें एक माइक्रो यूएसबी टर्मिनल भी है जो पीसी से आसान कनेक्शन की अनुमति देता है।

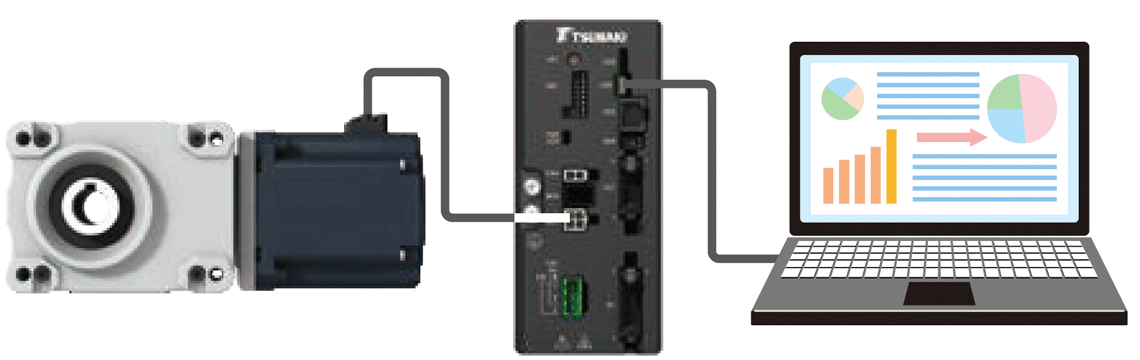

पीसी से कनेक्ट करके, आप पैरामीटर सेट कर सकते हैं और समर्पित ड्राइवर को अपडेट कर सकते हैं।
समर्पित पीसी सॉफ़्टवेयर का उपयोग करके, आप प्रत्येक पैरामीटर की सेटिंग्स आसानी से बदल सकते हैं। भविष्य में ड्राइवर प्रोग्राम में अपडेट के माध्यम से नए फ़ंक्शन जोड़े जाएँगे।
सॉफ़्टवेयर अद्यतन सूचना
2024.03.01 एक मुद्रण त्रुटि को सुधार दिया गया है।
(संस्करण 2.0.1)
2023.10.02 ・ट्रायल रन फ़ंक्शन जोड़ा गया * / मेमोरी में न लिखने वाला फ़ंक्शन जोड़ा गया *.
- वास्तविक समय मॉनिटर परिवर्तित / IO मॉनिटर जोड़ा गया *.
- त्रुटि कोड प्रदर्शन जोड़ा गया.
・पैरामीटर विवरण जोड़ा गया.
- परिचालन स्थिरता में सुधार.
(संस्करण 2.0.0)
*1 अक्टूबर 2023 के बाद भेजे गए ड्राइवरों के साथ इसका उपयोग किया जा सकता है।
2023.04.26 परिचालन स्थिरता में सुधार।
(संस्करण1.0.14.0)
2023.03.27 कार्यक्रम संचालन बिंदुओं की संख्या में परिवर्तन किए गए हैं, कार्यक्रम संचालन की शर्तें जोड़ी गई हैं, और परिचालन स्थिरता में सुधार किया गया है।
(संस्करण1.0.13.0)
हम अद्यतन संस्करण का उपयोग करने की अनुशंसा करते हैं क्योंकि इससे सॉफ्टवेयर की स्थिरता में सुधार हुआ है।
अप्रैल 2023 से शिपमेंट के लिए संगत ड्राइवर उपलब्ध होंगे।
* पहले भेजे गए ड्राइवरों को अद्यतन संस्करणों के साथ भी उपयोग किया जा सकता है।
हालाँकि, कुछ अतिरिक्त फ़ंक्शन इस्तेमाल नहीं किए जा सकते। कृपया विवरण के लिए निर्देश पुस्तिका देखें।
डीसीबीएल हाइपॉइड मोटर आपको अनुप्रयोग के आधार पर इष्टतम संचालन मोड का चयन करने की अनुमति देता है।
JOG ऑपरेशन
यह एक ऐसा ऑपरेशन है जिसमें आगे या पीछे का सिग्नल चालू होने पर मोटर चलना शुरू कर देती है।
क्षैतिज कन्वेयर
यहां तक कि जब विभिन्न द्रव्यमानों के कई वर्कपीस को खिलाया जाता है, तो गति स्थिर रहती है और कम से लेकर उच्च तक परिवर्तनशील गति की एक विस्तृत श्रृंखला संभव होती है।
चयन के कारण
- स्थिर गति नियंत्रण संभव है
- दृढ़ टॉर्क आउटपुट
- असामान्य घटनाओं का शीघ्र पता लगाना
पोजिशनिंग ऑपरेशन
यह निर्धारित घूर्णन मात्रा पर रुकने की स्थिति निर्धारित करता है और सटीक रूप से रुकता है।
पैकेट बनाने की मशीन
उपकरण के अंदर पैकिंग और सामग्री के लेबल लगे होते हैं, तथा भेजने की प्रक्रिया को उच्च गति से नियंत्रित किया जाता है।
चयन के कारण
- उच्च गति, उच्च आवृत्ति संचालन प्राप्त करता है
- स्थिर गति से संचालित किया जा सकता है
- आसान त्वरण/मंदन नियंत्रण
कार्यक्रम संचालन
यह फ़ंक्शन पहले से निर्धारित मापदंडों के अनुसार स्वचालित रूप से संचालित होता है।
मिक्सर
सामग्रियों को समान रूप से मिलाने के लिए, मोटर को श्यानता में परिवर्तन होने पर भी स्थिर गति से चलना चाहिए। डीसीबीएल मोटर अपने उत्कृष्ट गति नियंत्रण के कारण आदर्श हैं।
चयन के कारण
- स्थिर गति नियंत्रण संभव है
- दृढ़ टॉर्क आउटपुट
- उत्तेजित पदार्थों के अनुसार संचालन मोड को आसानी से बदला जा सकता है।
टॉर्क सीमित संचालन
यह एक ऐसा ऑपरेशन है जो आउटपुट शाफ्ट टॉर्क पर नज़र रखता है और इसे एक निश्चित टॉर्क से अधिक होने से रोकता है।
पेंच कसने की मशीन
टॉर्क सीमा (मोटर लोड दर) निर्धारित करने से अधिक कसने से होने वाली क्षति से बचाव होता है।
चयन के कारण
- संचार कार्यों का उपयोग करके लोड फैक्टर की निगरानी की जा सकती है
- मोटर कॉम्पैक्ट है
- फिसलने वाले भागों के न होने के कारण लंबा जीवन
पंक्ति बनायें
शृंखला
- डीसीबीएल हाइपॉइड मोटर
समर्थित क्षमता
0.2, 0.4, 0.75kW
कमी अनुपात
1/10～1/60
ब्रेक-सुसज्जित मॉडल भी उपलब्ध हैं।
