उत्पाद जानकारी प्लास्टिक ब्लॉक चेन सहायक उपकरण

हमारे पास कन्वेयर के परिधीय पुर्जों की एक विस्तृत श्रृंखला है, जैसे कि समर्पित स्प्रोकेट, आइडलर, प्लास्टिक रेल, सेट कॉलर, चेन गाइड पार्ट्स, फ्रेम सपोर्ट पार्ट्स, प्रोडक्ट गाइड पार्ट्स और बेयरिंग यूनिट।

कृपया प्रत्येक सहायक उपकरण का उपयोग कैसे करें यह देखने के लिए नीचे दी गई छवियों पर क्लिक करें।

プラブロックチェーン・スナップカバーチェーン用アクセサリ
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)

स्प्रोकेट

  • ·उपयोग

    यह उत्पाद मोटर की शक्ति को चेन तक पहुंचाता है।

    कृपया उपयोग से पहले इसे कन्वेयर ड्राइव शाफ्ट से जोड़ दें।

  • ・उपयोग छवि

    स्प्रोकेट

    [बड़ा करने के लिए क्लिक करें]

सूची में

प्लास्टिक ब्लॉक चेन और स्नैप कवर चेन के लिए सहायक उपकरणों की सूची

चेन मॉडल संख्यालागू सहायक उपकरण

सहायक उपकरण मॉडल संख्याका


*विस्तृत जानकारी देखने के लिए मॉडल नंबर पर क्लिक करें। बड़ा करने के लिए आयामी चित्र पर क्लिक करें।

स्प्रोकेट

(सूची के लिए क्लिक करें
प्रदर्शन।)		 लागू श्रृंखला प्रकार लागू श्रृंखला
आवाज़ का उतार-चढ़ाव
मिमी		 दांतों की संख्या
RSP35　 RSP35 9.525 14T～




प्रकार सामग्री मूल मॉडल संख्या

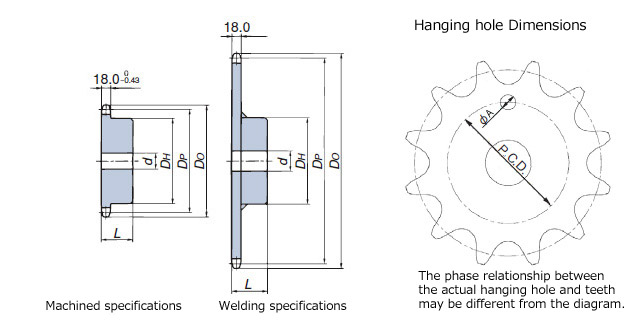

पायलट बोर उत्पाद इस्पात RS35-1B□T■
स्टेनलेस RS35-1B□T-SS
इंजीनियरिंग प्लास्टिक RS35-1B□T-P

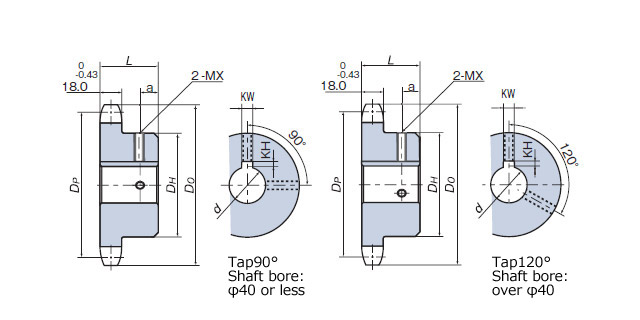

फ़िट बोर्स इस्पात RS35-1B□TQ-H～
स्टेनलेस RS35-1B□T-SS-H～

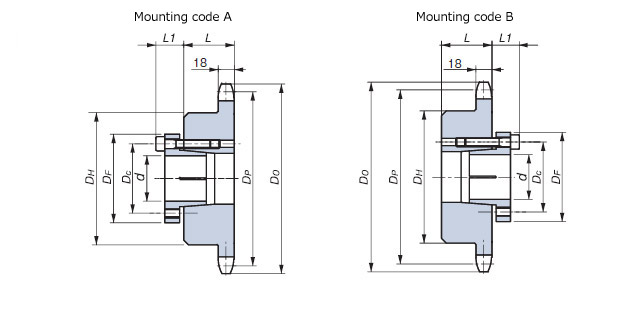

लॉक स्प्रोकेट S प्रकार इस्पात RS35-1B□TQ-S○○○○●
लॉक स्प्रोकेट एन प्रकार इस्पात RS35-1B□TQ-N○○○●
14 या अधिक दांतों वाले उपरोक्त स्प्रोकेट का उपयोग किया जा सकता है।
RSP40　 RS40-LMCSC, RS40-NPSC, RS40-SC, RS40-SSSC, RSP40, RSP40P, RSP40-SL, RSP40-T-CU, RSP-PO8PF, RSP-PO8PFT, TP-1843-AS-G, TP-1843-G 12.70 14T～




प्रकार सामग्री मूल मॉडल संख्या
पायलट बोर उत्पाद इस्पात RS40-1B□T■
स्टेनलेस RS40-1B□T-SS
इंजीनियरिंग प्लास्टिक RS40-1B□T-P
फ़िट बोर्स इस्पात RS40-1B□TQ-H～
स्टेनलेस RS40-1B□T-SS-H～
लॉक स्प्रोकेट S प्रकार इस्पात RS40-1B□TQ-S○○○○●
लॉक स्प्रोकेट एन प्रकार इस्पात RS40-1B□TQ-N○○○●
14 या अधिक दांतों वाले उपरोक्त स्प्रोकेट का उपयोग किया जा सकता है।
RSP50　

RS50-LMCSC, RS50-NPSC, RS50-SC, RS50-SSSC, RSP50 15.875 14T～




प्रकार सामग्री मूल मॉडल संख्या
पायलट बोर उत्पाद इस्पात RS50-1B□T■
स्टेनलेस RS50-1B□T-SS
इंजीनियरिंग प्लास्टिक RS50-1B□T-P
फ़िट बोर्स इस्पात RS50-1B□TQ-H～
स्टेनलेस RS50-1B□T-SS-H～
लॉक स्प्रोकेट S प्रकार इस्पात RS50-1B□T■-S○○○○●
लॉक स्प्रोकेट एन प्रकार इस्पात RS50-1B□TQ-N○○○●
14 या अधिक दांतों वाले उपरोक्त स्प्रोकेट का उपयोग किया जा सकता है।
RSP60　 RS60-LMCSC, RS60-NPSC, RS60-SC, RS60-SSSC, RSP-2, RSP60, RSP60P, RSP-CU, RSP-CU-2, RSP-P-CU, TN, TN-LMCNP, TN-NP, TN-PC, TN-SS, TNU, TNU-AS, TNU-NP, TP-1873-AS-G, TP-1873-G, TP-1873-T, TP-PT, TP-PT-AS, TP-PTS, TP-PTS-AS, TRU, TTKU 19.05 14T～




प्रकार सामग्री मूल मॉडल संख्या
पायलट बोर उत्पाद इस्पात RS60-1B□T■
स्टेनलेस RS60-1B□T-SS
इंजीनियरिंग प्लास्टिक RS60-1B□T-P
फ़िट बोर्स इस्पात RS60-1B□TQ-H～
स्टेनलेस RS60-1B□T-SS-H～
लॉक स्प्रोकेट S प्रकार इस्पात RS60-1B□T■-S○○○○●
लॉक स्प्रोकेट एन प्रकार इस्पात RS60-1B□TQ-N○○○●
14 या अधिक दांतों वाले उपरोक्त स्प्रोकेट का उपयोग किया जा सकता है।
RSP-2　 RSP-2, RSP-CU-2 19.05 12T～



प्रकार दांतों की संख्या पिच सर्कल व्यास
मिमी		 पायलट बोर
मिमी		 अधिकतम शाफ्ट छेद व्यास
मिमी		 मॉडल संख्या
एकीकृत प्रकार 19 115.74 Φ20 Φ50 RSP-UPO19T
21 127.82 Φ60 RSP-UPO21T
23 139.90 RSP-UPO23T
25 151.99 Φ70 RSP-UPO25T
प्रकार सामग्री मूल मॉडल संख्या
पायलट बोर उत्पाद इस्पात RS60-1B□T■
स्टेनलेस RS60-1B□T-SS
इंजीनियरिंग प्लास्टिक RS60-1B□T-P

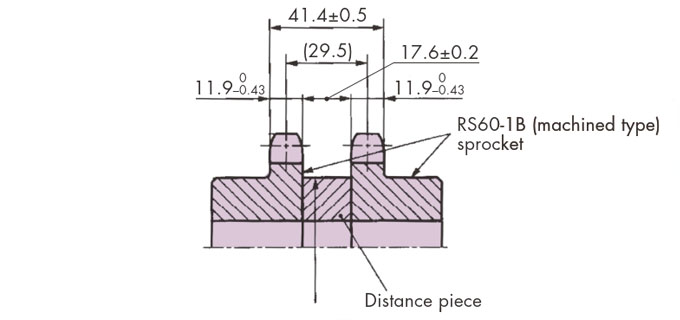

मशीनीकृत विनिर्देशों और 12 या अधिक दांतों वाले उपरोक्त स्प्रोकेट का उपयोग किया जा सकता है। दोहरी पंक्ति वाले स्प्रोकेट का इस्तेमाल नहीं किया जा सकता। दाँतों के चरण संरेखित करके दो एकल तार बी-प्रकार के स्प्रोकेट का इस्तेमाल करें। स्प्रोकेट के बीच दूरी बढ़ाकर चौड़ाई समायोजित करें।
RSP80, RS80-SC　 RS80-LMCSC, RS80-NPSC, RS80-SC, RS80-SSSC, RSP80 25.4 RSP80：14T～
RS80-SC：13T～



प्रकार सामग्री मूल मॉडल संख्या
पायलट बोर उत्पाद इस्पात RS80-1B□T■
स्टेनलेस RS80-1B□T-SS
फ़िट बोर्स इस्पात RS80-1B□TQ-H～
स्टेनलेस RS80-1B□T-SS-H～
लॉक स्प्रोकेट S प्रकार इस्पात RS80-1B□T■-S○○○○●
13 या अधिक दांतों वाले उपरोक्त स्प्रोकेट का उपयोग किया जा सकता है।
RS100-SC　 RS100-LMCSC, RS100-NPSC, RS100-SC, RS100-SSSC 31.75 13T～



प्रकार सामग्री मूल मॉडल संख्या
पायलट बोर उत्पाद इस्पात RS100-1B□T■
फ़िट बोर्स इस्पात RS100-1B□TQ-H～
लॉक स्प्रोकेट S प्रकार इस्पात RS100-1B□T■-S○○○○●
13 या अधिक दांतों वाले उपरोक्त स्प्रोकेट का उपयोग किया जा सकता है।
RF06B-SC　 RF06B-LMSC, RF06B-NPSC, RF06B-SC, RF06B-SSSC 9.525 13T～

प्रकार सामग्री मूल मॉडल संख्या
पायलट बोर उत्पाद इस्पात RF06B-1B□T■
फ़िट बोर्स इस्पात RF06B-1B□T■-H～
13 या अधिक दांतों वाले उपरोक्त स्प्रोकेट का उपयोग किया जा सकता है।
