उत्पाद जानकारी टॉप चेन सहायक उपकरण

हमारे पास कन्वेयर के परिधीय पुर्जों की एक विस्तृत श्रृंखला है, जैसे कि समर्पित स्प्रोकेट, आइडलर, प्लास्टिक रेल, सेट कॉलर, चेन गाइड पार्ट्स, फ्रेम सपोर्ट पार्ट्स, प्रोडक्ट गाइड पार्ट्स और बेयरिंग यूनिट।

कृपया प्रत्येक सहायक उपकरण का उपयोग कैसे करें यह देखने के लिए नीचे दी गई छवियों पर क्लिक करें।

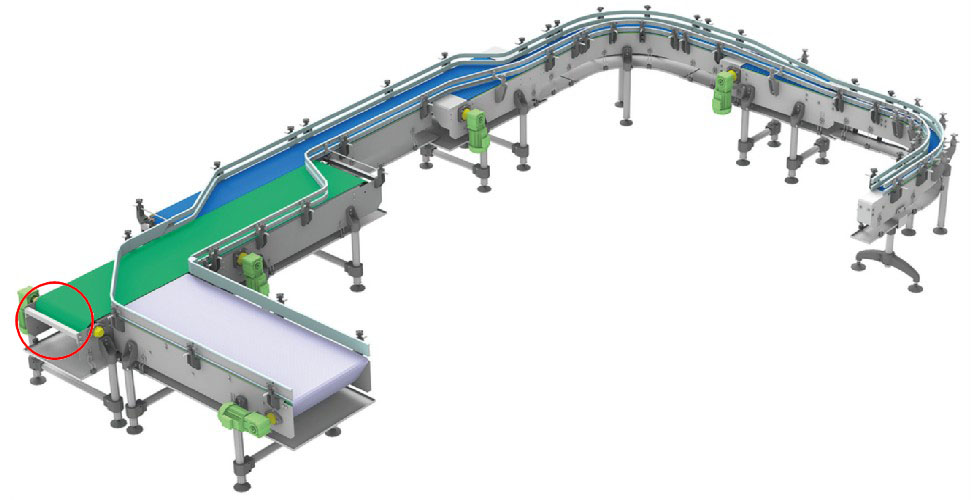

स्टेनलेस स्टील टॉप चेन सहायक उपकरण
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)

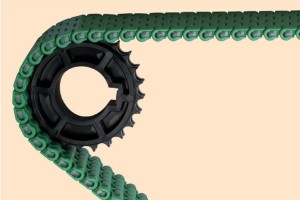

स्प्रोकेट

  • ·उपयोग

    यह उत्पाद मोटर की शक्ति को चेन तक पहुंचाता है।

    कृपया उपयोग से पहले इसे कन्वेयर ड्राइव शाफ्ट से जोड़ दें।

  • ・उपयोग छवि

    स्प्रोकेट

    [बड़ा करने के लिए क्लिक करें]

सूची में

×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)

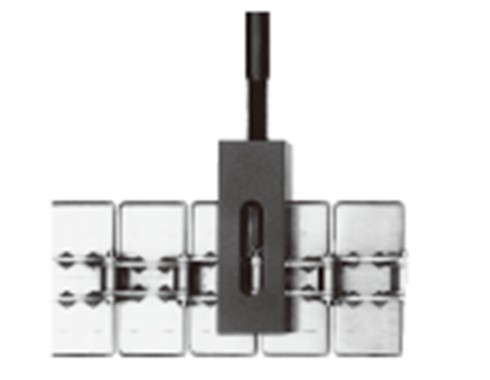

वियोजन/कनेक्शन उपकरण

  • ·उपयोग

    उपकरण का उपयोग करने से टॉप चेन अलग करना और फिर से जोड़ना आसान हो जाता है।

    कृपया लागू उत्पादों के लिए उत्पाद पृष्ठ देखें।

  • ・उपयोग छवि

    टीएस प्रकार के लिए स्टेनलेस स्टील टॉप चेन

    वियोजन/कनेक्शन उपकरण

    [बड़ा करने के लिए क्लिक करें]

सूची में

स्टेनलेस स्टील टॉप चेन सहायक उपकरण सूची

चेन मॉडल संख्यालागू सहायक उपकरण

सहायक उपकरण मॉडल संख्याका


*विस्तृत जानकारी देखने के लिए मॉडल नंबर पर क्लिक करें। बड़ा करने के लिए आयामी चित्र पर क्लिक करें।

स्प्रोकेट

(सूची के लिए क्लिक करें
प्रदर्शन।)		 लागू श्रृंखला प्रकार लागू श्रृंखला
आवाज़ का उतार-चढ़ाव
मिमी		 दांतों की संख्या
TT　 TT 38.10 19, 21, 23, 25



स्टील स्प्रोकेट (पायलट बोर प्रकार)

शाफ्ट छेद प्रसंस्करण सेवा उपलब्ध है
मॉडल संख्या दांतों की संख्या प्रभावी दांतों की संख्या पिच सर्कल व्यास
मिमी		 पायलट बोर
मिमी		 अधिकतम शाफ्ट छेद व्यास
मिमी		 प्रकार

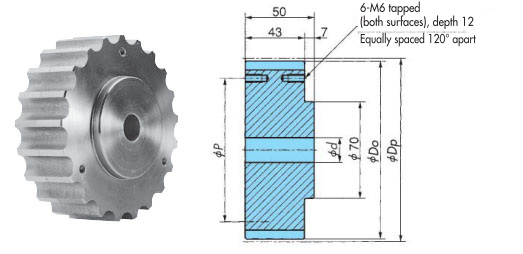

TT912T 19 9½ 117.34 Φ18 Φ40 एकीकृत प्रकार
TT1012T 21 10½ 129.26
TT1112T 23 11½ 141.22
TT1212T 25 12½ 153.20
स्टील स्प्रोकेट (लॉक श्रृंखला)
मॉडल संख्या दांतों की संख्या प्रभावी दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार

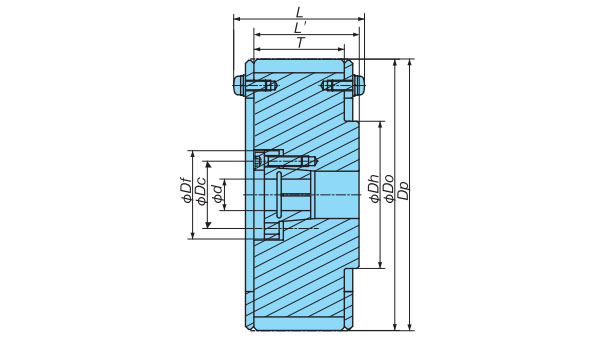

TT912T-S□□□□ 19 9½ 117.34 Φ15～Φ45 एकीकृत प्रकार
TT1012T-S□□□□ 21 10½ 129.26
TT1112T-S□□□□ 23 11½ 141.22
TT1212T-S□□□□ 25 12½ 153.20
इंजीनियरिंग प्लास्टिक स्प्रोकेट
मॉडल संख्या दांतों की संख्या प्रभावी दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
TP-C12■■■NT-SPR 21 10½ 129.26 Φ25, Φ30, Φ35, Φ40 स्प्लिट टाइप
TP-C12■■■NT-SPR 23 11½ 141.22 Φ25, Φ30, Φ35, Φ40
TP-C12■■■NT-SPR 25 12½ 153.20 Φ25, Φ30, Φ35, Φ40
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
■ इंजीनियरिंग प्लास्टिक स्प्रोकेट
मॉडल संख्यादांतों की संख्याप्रभावी दांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार

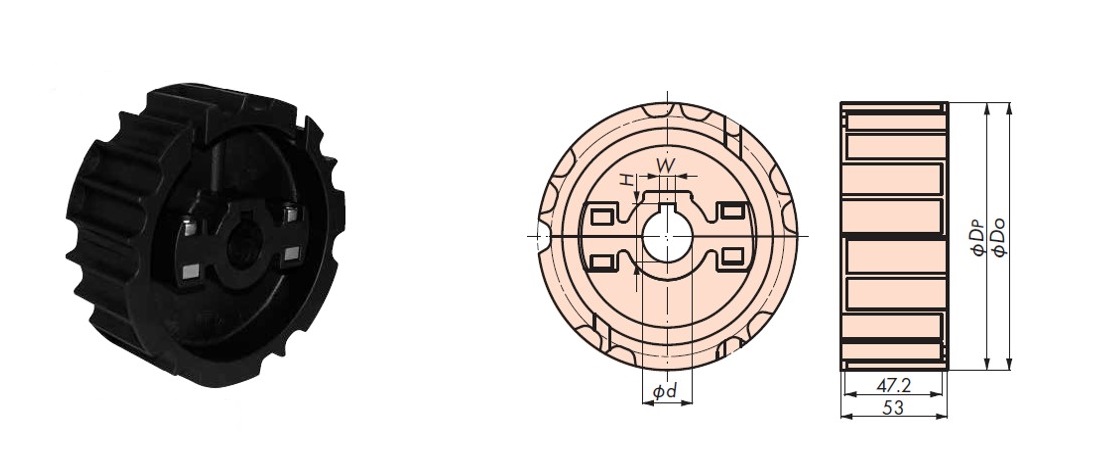

TP-C12053NT-SPR 21 10½ 129.26 Φ25 स्प्लिट टाइप
TP-C12054NT-SPR Φ30
TP-C12055NT-SPR Φ35
TP-C12056NT-SPR Φ40
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
■ इंजीनियरिंग प्लास्टिक स्प्रोकेट
मॉडल संख्यादांतों की संख्याप्रभावी दांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
TP-C12099NT-SPR 23 11½ 141.22 Φ25 स्प्लिट टाइप
TP-C12100NT-SPR Φ30
TP-C12101NT-SPR Φ35
TP-C12102NT-SPR Φ40
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
■ इंजीनियरिंग प्लास्टिक स्प्रोकेट
मॉडल संख्यादांतों की संख्याप्रभावी दांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
TP-C12065NT-SPR 25 12½ 153.20 Φ25 स्प्लिट टाइप
TP-C12066NT-SPR Φ30
TP-C12067NT-SPR Φ35
TP-C12068NT-SPR Φ40
TTU　 TTU 38.10 21, 23, 25



स्टील स्प्रोकेट (पायलट बोर प्रकार)

शाफ्ट छेद प्रसंस्करण सेवा उपलब्ध है
मॉडल संख्या दांतों की संख्या प्रभावी दांतों की संख्या पिच सर्कल व्यास
मिमी		 पायलट बोर
मिमी		 अधिकतम शाफ्ट छेद व्यास
मिमी		 प्रकार
TTU1012T 21 10½ 129.26 Φ16 Φ55 एकीकृत प्रकार
TTU1112T 23 11½ 141.22
TTU1212T 25 12½ 153.20
स्टील स्प्रोकेट (लॉक श्रृंखला)
मॉडल संख्या दांतों की संख्या प्रभावी दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
TTU1012T-S□□□□ 21 10½ 129.26 Φ15～Φ45 एकीकृत प्रकार
TTU1112T-S□□□□ 23 11½ 141.22
TTU1212T-S□□□□ 25 12½ 153.20
इंजीनियरिंग प्लास्टिक स्प्रोकेट
मॉडल संख्या दांतों की संख्या प्रभावी दांतों की संख्या पिच सर्कल व्यास
मिमी		 शाफ्ट छेद आयाम
मिमी		 प्रकार
TP-C12■■■NT-SPR 21 10½ 129.26 Φ25, Φ30, Φ35, Φ40 स्प्लिट टाइप
TP-C12■■■NT-SPR 23 11½ 141.22 Φ25, Φ30, Φ35, Φ40
TP-C12■■■NT-SPR 25 12½ 153.20 Φ25, Φ30, Φ35, Φ40
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)

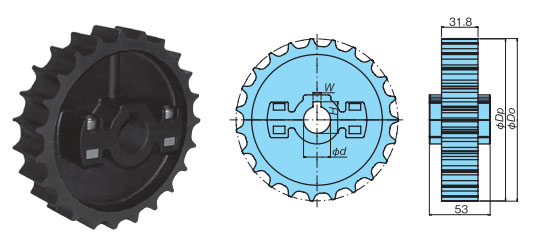

■ इंजीनियरिंग प्लास्टिक स्प्रोकेट
मॉडल संख्यादांतों की संख्याप्रभावी दांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
TP-C12061NT-SPR 21 10½ 129.26 Φ25 स्प्लिट टाइप
TP-C12062NT-SPR Φ30
TP-C12063NT-SPR Φ35
TP-C12064NT-SPR Φ40
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
■ इंजीनियरिंग प्लास्टिक स्प्रोकेट
मॉडल संख्यादांतों की संख्याप्रभावी दांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
TP-C12109NT-SPR 23 11½ 141.22 Φ25 स्प्लिट टाइप
TP-C12110NT-SPR Φ30
TP-C12111NT-SPR Φ35
TP-C12112NT-SPR Φ40
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
■ इंजीनियरिंग प्लास्टिक स्प्रोकेट
मॉडल संख्यादांतों की संख्याप्रभावी दांतों की संख्यापिच सर्कल व्यास
मिमी		शाफ्ट छेद आयाम
मिमी		प्रकार
TP-C12073NT-SPR 25 12½ 153.20 Φ25 स्प्लिट टाइप
TP-C12074NT-SPR Φ30
TP-C12075NT-SPR Φ35
TP-C12076NT-SPR Φ40
TS/TSA　 TS, TSA, TSA-HTP, TS-CTP 38.10 9½, 10½, 11½, 12, 12½


प्रकार सामग्री मूल मॉडल संख्या प्रभावी दांतों की संख्या सीमा
पायलट बोर उत्पाद इस्पात RF2060S-1B□T■ 9½～12½
स्टेनलेस RF2060S-1B□T-SS 9½～12½
इंजीनियरिंग प्लास्टिक RF2060S-1B□T-P 9½～12½
फ़िट बोर्स इस्पात RF2060S-1B□T-H～ 9½～12½
स्टेनलेस RF2060S-1B□T-SS-H～ 9½～12½

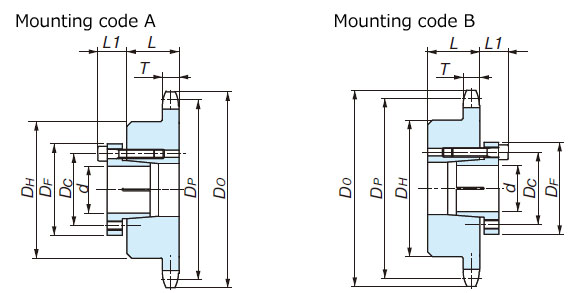

लॉक स्प्रोकेट S प्रकार इस्पात RF2060S-1B□T-S○○○○● 9½～12½
TO　 TO, TORP/TOSP 76.20 11, 31

TOR・TORP
मॉडल संख्या दांतों की संख्या प्रभावी दांतों की संख्या पिच सर्कल व्यास
मिमी		 पायलट बोर
मिमी		 अधिकतम शाफ्ट छेद व्यास
मिमी		 प्रकार
TOR1100T 11 11 270.47 Φ23 Φ45 एकीकृत प्रकार

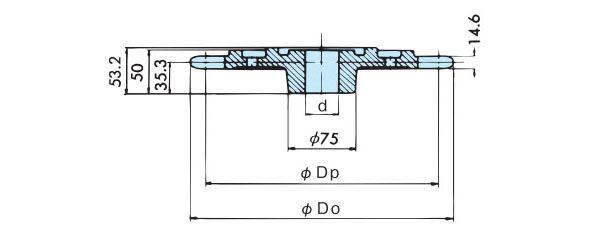

TOS・TOSP
मॉडल संख्या दांतों की संख्या प्रभावी दांतों की संख्या पिच सर्कल व्यास
मिमी		 पायलट बोर
मिमी		 अधिकतम शाफ्ट छेद व्यास
मिमी		 प्रकार
TOS1013T 31 10⅓ 254.59 Φ23 Φ45 एकीकृत प्रकार

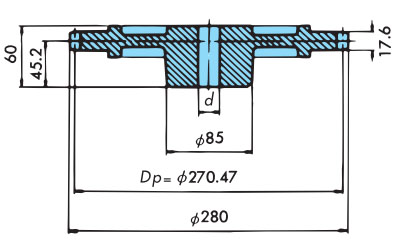

TU　 TU 76.20 11

मॉडल संख्या दांतों की संख्या पिच सर्कल व्यास
मिमी		 पायलट बोर
मिमी		 अधिकतम शाफ्ट छेद व्यास
मिमी		 प्रकार
TU1100T 11 270.47 Φ23 Φ50 एकीकृत प्रकार

वियोजन/कनेक्शन उपकरण

सहायक उपकरण का नाम
(सूची के लिए क्लिक करें
प्रदर्शन।)		 लागू चेन मॉडल संख्या
वियोजन/कनेक्शन उपकरण　 TT, TRU, TTKU, TS



लागू श्रृंखला मॉडल संख्या उपयोग
TT TT-AST केवल वियोजन के लिए

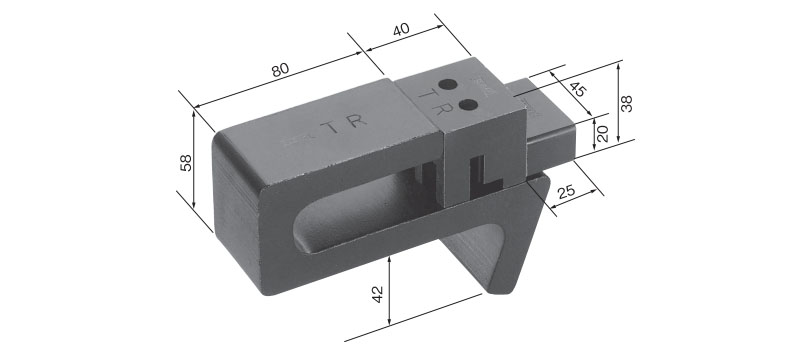

TRU, TTKU TRU-TTKU-AST केवल वियोजन के लिए

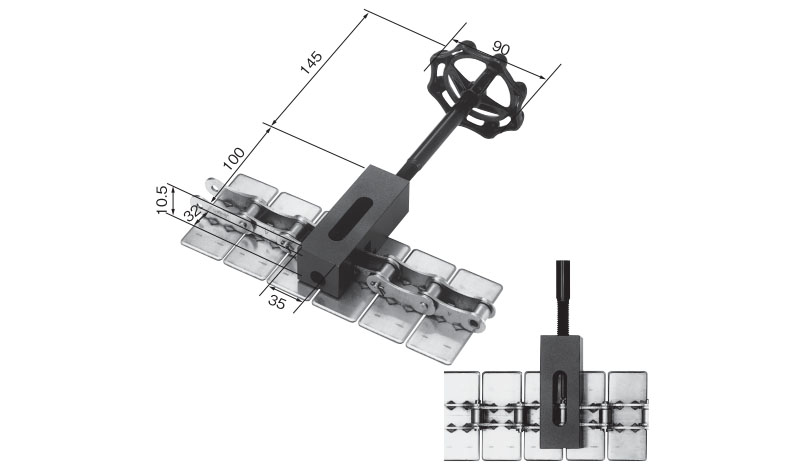

TS TS-AST वियोजन/संयोजन
