प्लास्टिक मॉड्यूलर चेन WT1515VG-W प्रकार
- チェーンピッチ
15mm - सीधा परिवहन के लिए
- बंद प्रकार
- रबर का प्रकार
- रबर प्रकार अब WT1510 श्रृंखला प्लास्टिक मॉड्यूलर चेन जो फ्लैट बेल्ट को बदलने के लिए आदर्श है
- यह परिवहन की जाने वाली वस्तुओं को फिसलने से रोक सकता है, जिससे यह झुकी हुई परिवहन के लिए उपयुक्त हो जाता है।
- कन्वेयर डिज़ाइन की परेशानी से छुटकारा! WinCS मिनी कन्वेयर इकाइयों के साथ संगत, जिन्हें केवल मॉडल नंबर दर्ज करके ऑर्डर किया जा सकता है।
विशेषताएँ
-
- रबरयुक्त सतह उच्च घर्षण प्रदान करती है, जिससे इसके फिसलने की संभावना कम हो जाती है।
-
- इससे अगली प्रक्रिया में सुचारू रूप से हस्तांतरण संभव हो पाता है।
-
- कन्वेयर बेल्ट को बदलने के लिए उपयुक्त चेन की चौड़ाई
-
• रखरखाव में आसान और आंशिक मरम्मत की सुविधा प्रदान करता है।
हमने अपनी WT1510 श्रृंखला की प्लास्टिक मॉड्यूलर चेन में एक रबर प्रकार जोड़ा है, जो बेल्ट कन्वेयर को बदलने के लिए आदर्श है, जिससे वे झुकाव वाले परिवहन के लिए एकदम सही हो जाती हैं।

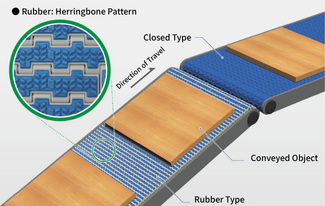

दो-रंग की मोल्डिंग (विभिन्न सामग्रियों की एकीकृत मोल्डिंग) का उपयोग करके और परिवहन सतह पर हेरिंगबोन आकार के रबर को लगाकर, परिवहन सतह अत्यधिक घर्षणयुक्त हो जाती है, जिससे झुकी हुई दिशा में परिवहन के दौरान ले जाई जाने वाली वस्तुओं के फिसलने को रोका जा सकता है।
दो रंग का ढाला हुआ रबर 20° (*1) के अधिकतम झुकाव कोण पर झुके हुए परिवहन की अनुमति देता है।
इसके अलावा, परिवहन की जाने वाली वस्तु की सामग्री और परिचालन वातावरण के आधार पर, दो प्रकारों में से इष्टतम रबर सामग्री का चयन किया जा सकता है: "मानक" और "यूरेथेन"।
आप चुन सकते हैं।
■मानक विशिष्टताएँ: उत्कृष्ट जल अपघटन प्रतिरोध, सामान्य झुकाव वाले परिवहन अनुप्रयोगों के साथ व्यापक रूप से संगत।
■यूरेथेन की विशिष्टता: उत्कृष्ट घिसाव प्रतिरोध दर्पण-सफाई वाली संवाहक वस्तुओं पर घिसाव कणों के घर्षण और आसंजन को रोकता है (※2)
| घर्षण प्रतिरोध | घर्षण बल | जल अपघटन प्रतिरोध | रबर आसंजन | ||
|---|---|---|---|---|---|
| urethane(यूरेथेन) |  |
◎ | ◎ | × | ○ |
| मानक |
| ○ | ○ | ○ | ◎ |
*1) अधिकतम झुकाव कोण बिना चिकनाई वाली स्थितियों में एक अनुमान है। यह परिवहन स्थितियों और विशिष्टताओं के आधार पर भिन्न हो सकता है।
*2) ग्लास परिवहन में तुलनात्मक परीक्षण परिणामों के लिए यहां क्लिक करें।
ग्लास परिवहन परीक्षण के परिणाम
मानक पैकेज
कांच की सतह पर रबर के खरोंच के निशान और घिसाव के कण दिखाई दे रहे हैं।
यूरेथेन विनिर्देश
कांच की सतह पर घिसावट और आसंजन न्यूनतम होता है।
*हमारी कंपनी की परीक्षण स्थितियों के आधार पर।

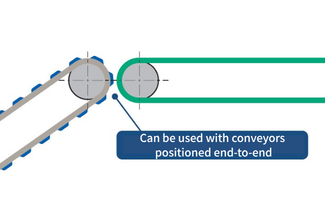

WT1515VG-W प्रकार (रबर प्रकार) कन्वेयर को इन-लाइन उपयोग करने की अनुमति देता है, इसके लिए उनके बीच ट्रांसफर प्लेट डालने की आवश्यकता नहीं होती है, जिससे ले जाए जा रहे सामान को अगली प्रक्रिया में सुचारू रूप से स्थानांतरित किया जा सकता है।
यह 50 मिमी और 100 मिमी चौड़ाई के कन्वेयर बेल्ट के साथ संगत है, जिससे यह बेल्ट कन्वेयर को बदलने के लिए आदर्श है।
कन्वेयर डिजाइन की झंझट से छुटकारा पाएं! केवल मॉडल नंबर का उपयोग करके अपना कन्वेयर यूनिट ऑर्डर करें; यह WinCS मिनी के साथ संगत है।
50 मिमी और 100 मिमी चौड़ाई वाली चेन में इंटीग्रेटेड प्लग के साथ स्लिट पिन सिस्टम का उपयोग किया जाता है।
इसका रखरखाव आसान है और इससे आंशिक मरम्मत भी की जा सकती है।
*1. यह पारंपरिक मुख्य इकाई पिन + प्लग फास्टनिंग विधि के साथ भी संगत है।
2. 150 मिमी या उससे अधिक चौड़ाई वाली चेन को मुख्य बॉडी पिन + प्लग फास्टनिंग विधि का उपयोग करके सुरक्षित किया जाएगा।
स्लिट पिन विधि
मुख्य इकाई पिन + प्लग कसने की विधि
■उपयोग
नीचे वे उद्योग दिए गए हैं जिनकी हम अनुशंसा करते हैं:
संवहन क्षमता (कन्वेयर गति), संवहित वस्तुओं (वजन, आकार), पर्यावरण, अनुप्रयोग आदि के आधार पर इस उत्पाद का उपयोग करना संभव नहीं हो सकता है।
कृपया अपना चयन करते समय इसे मार्गदर्शक के रूप में उपयोग करें।
यदि आपके पास कोई आवेदन या शर्तें सूचीबद्ध नहीं हैं, तो कृपया हमसे संपर्क करें।
अनुशंसित उद्योग/वहन आकार (●: अनुशंसित ○: प्रयोग योग्य △: वहन की स्थिति के आधार पर भिन्न होता है)
| परिवहन आकार (वज़न) |
उद्योग | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| कैन निर्माण | पेय | थका देना | मशीन के पुर्ज़े | रसद | दवाइयाँ | बेकरी और भोजन | द्वितीयक बैटरी | अर्धचालक· सौर पैनल से संबंधित |
|
| बड़ा | △ | △ | △ | △ | △ | △ | △ | △ | △ |
| मध्यम | ○ | ○ | △ | ○ | ○ | ○ | ○ | ○* | ○ |
| छोटा | ● | ● | △ | ● | ● | ● | ● | ●* | ● |
उपयोग

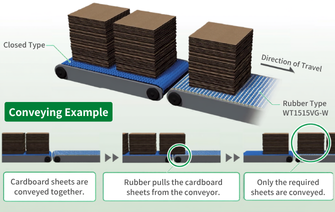

- ■ नालीदार कार्डबोर्ड शीटों की कटाई और परिवहन
इन-लाइन के माध्यम से बंद प्रकार के कन्वेयर से उच्च घर्षण वाले रबर प्रकार के कन्वेयर तक सुचारू परिवहन।
कन्वेइंग सेक्शन पर लगा रबर नालीदार कार्डबोर्ड शीट को मजबूती से पकड़ता है और खींचता है, जिससे यह उन अनुप्रयोगों के लिए आदर्श बन जाता है जहां केवल आवश्यक मात्रा को सटीक रूप से काटने और परिवहन करने की आवश्यकता होती है।

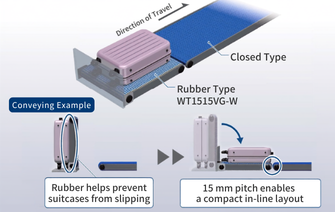

- ■ सूटकेस ले जाना
इसकी कम पिच (चेन पिच 15 मिमी) का लाभ उठाते हुए, यह एक कॉम्पैक्ट कन्वेयर इन-लाइन लेआउट को सक्षम बनाता है जो डेड स्पेस को कम करता है।
परिवहन सतह पर लगी उच्च घर्षण वाली रबर नीचे की तरफ मजबूत पकड़ प्रदान करती है, जिससे सूटकेस फिसलने या पलटने से बचते हैं।
उत्पादों की सूची
*विस्तृत जानकारी प्रदर्शित करने के लिए प्रारूप पर क्लिक करें।
| चेन पिच मिमी | 15 |
|---|---|
| उपयोग | सीधा परिवहन के लिए |
| चेन प्रकार | बंद प्रकार |
| रबर का प्रकार | |
| मुख्य बॉडी चेन विनिर्देश | - |
| पिन प्रकार | - |
| पिन सामग्री | - |
| पिन का आकार | - |
| शीर्ष प्लेट की मोटाई मिमी | - |
| पुशर सामग्री | - |
| अन्य सुविधाओं | - |
| नमूना | WT1515VG-W |
|
|
| चेन की चौड़ाई मिमी | 50～2300 |
| संगठित इकाई | प्रत्येक 50 मिमी |
कैटलॉग और निर्देश पुस्तिका
