चेन गाइड पार्ट्स रिटर्न रोलर/गाइड फ्लैंज

रिटर्न रोलर/गाइड फ्लैंज
कन्वेयर के वापसी मार्ग पर चेन रिसीवर के रूप में उपयोग करें।
नोट: संचयन श्रृंखलाओं या प्लास्टिक रोलर टेबल के साथ उपयोग नहीं किया जा सकता।

उपयोग

कन्वेयर के वापसी मार्ग पर चेन रिसीवर के रूप में उपयोग करें।

रोलर्स के घूमने से फिसलन प्रतिरोध कम हो जाता है और चेन की ऊपरी सतह पर खरोंच कम हो जाती है।

कृपया गाइड फ्लैंज के साथ संयोजन में उपयोग करें।

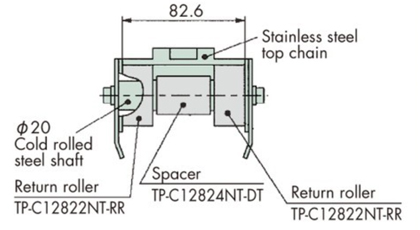

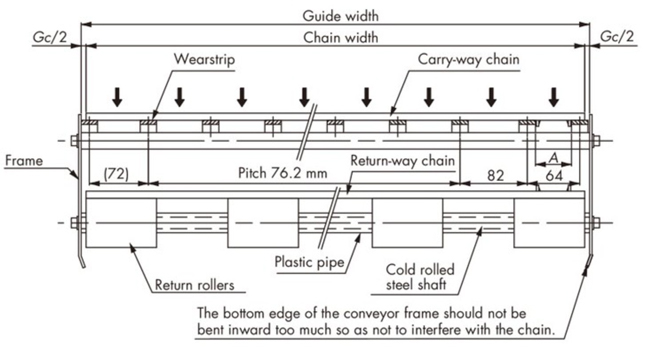

उपयोग छवि

[बड़ा करने के लिए क्लिक करें]

[बड़ा करने के लिए क्लिक करें]

रिटर्न रोलर/गाइड फ्लैंज सूची

छोटे व्यास का रिटर्न रोलर

प्रकार	-
मॉडल संख्या	TP-RR20650	TP-RR30850	TP-RR41050
अन्य सुविधाओं	-
लागू गाइड फ्लैंज मॉडल संख्या	TP-DP206	TP-DP308	TP-DP410
लागू स्प्रोकेट मॉडल संख्या	-
लागू स्पेसर मॉडल संख्या	-
लागू वॉशर मॉडल संख्या	-
समर्पित रेल मॉडल संख्या	-
लागू स्लाइडिंग जूते का मॉडल नंबर	-
आकार
शरीर की सामग्री	पॉलियामाइड
शरीर का बाहरी रंग	काला
बाहरी सामग्री	-
बाहरी रंग	-
रोलर बाहरी रंग	-
पिन और षट्भुज सॉकेट बोल्ट सामग्री	-
बाहरी व्यास मिमी	Φ20	Φ32	Φ40
आंतरिक व्यास मिमी	Φ6.5	Φ8.5	Φ10.5
चौड़ाई मिमी	49
एमबी समतुल्य उत्पाद	-

रिटर्न रोलर

प्रकार	-
मॉडल संख्या	TP-RR41532	TP-RR41544	TP-RR42032	TP-RR42044
अन्य सुविधाओं	-
लागू गाइड फ्लैंज मॉडल संख्या	TP-DP415		TP-DP420
लागू स्प्रोकेट मॉडल संख्या	-
लागू स्पेसर मॉडल संख्या	-
लागू वॉशर मॉडल संख्या	-
समर्पित रेल मॉडल संख्या	-
लागू स्लाइडिंग जूते का मॉडल नंबर	-
आकार
शरीर की सामग्री	पॉलियामाइड
शरीर का बाहरी रंग	काला
बाहरी सामग्री	-
बाहरी रंग	-
रोलर बाहरी रंग	-
पिन और षट्भुज सॉकेट बोल्ट सामग्री	-
बाहरी व्यास मिमी	Φ40
आंतरिक व्यास मिमी	Φ15.5		Φ20.5
चौड़ाई मिमी	82	114	82	114
एमबी समतुल्य उत्पाद	-

प्रकार	-
मॉडल संख्या	TP-RR61532	TP-RR61544	TP-RR62032	TP-RR62044
अन्य सुविधाओं	-
लागू गाइड फ्लैंज मॉडल संख्या	TP-DP615		TP-DP620
लागू स्प्रोकेट मॉडल संख्या	-
लागू स्पेसर मॉडल संख्या	-
लागू वॉशर मॉडल संख्या	-
समर्पित रेल मॉडल संख्या	-
लागू स्लाइडिंग जूते का मॉडल नंबर	-
आकार
शरीर की सामग्री	पॉलियामाइड
शरीर का बाहरी रंग	काला
बाहरी सामग्री	-
बाहरी रंग	-
रोलर बाहरी रंग	-
पिन और षट्भुज सॉकेट बोल्ट सामग्री	-
बाहरी व्यास मिमी	Φ60
आंतरिक व्यास मिमी	Φ15.5		Φ20.5
चौड़ाई मिमी	82	114	82	114
एमबी समतुल्य उत्पाद	-

छोटे व्यास वाले रिटर्न रोलर्स और रिटर्न रोलर गाइड फ्लैंज

प्रकार	-
मॉडल संख्या	TP-DP206	TP-DP308
अन्य सुविधाओं	-
लागू रिटर्न रोलर मॉडल संख्या	TP-RR20650	TP-RR30850
लागू स्प्रोकेट मॉडल संख्या	-
लागू स्पेसर मॉडल संख्या	-
लागू वॉशर मॉडल संख्या	-
समर्पित रेल मॉडल संख्या	-
लागू स्लाइडिंग जूते का मॉडल नंबर	-
आकार
शरीर की सामग्री	पॉलियामाइड
शरीर का बाहरी रंग	काला
बाहरी सामग्री	-
बाहरी रंग	-
रोलर बाहरी रंग	-
पिन और षट्भुज सॉकेट बोल्ट सामग्री	-
बाहरी व्यास मिमी	Φ32	Φ45
आंतरिक व्यास मिमी	Φ6.5	Φ8.5
चौड़ाई मिमी	-
एमबी समतुल्य उत्पाद	-

प्रकार	-
मॉडल संख्या	TP-DP410	TP-DP415	TP-DP420
अन्य सुविधाओं	-
लागू रिटर्न रोलर मॉडल संख्या	TP-RR41050	TP-RR41532, TP-RR41544	TP-RR42032, TP-RR42044
लागू स्प्रोकेट मॉडल संख्या	-
लागू स्पेसर मॉडल संख्या	-
लागू वॉशर मॉडल संख्या	-
समर्पित रेल मॉडल संख्या	-
लागू स्लाइडिंग जूते का मॉडल नंबर	-
आकार
शरीर की सामग्री	पॉलियामाइड
शरीर का बाहरी रंग	काला
बाहरी सामग्री	-
बाहरी रंग	-
रोलर बाहरी रंग	-
पिन और षट्भुज सॉकेट बोल्ट सामग्री	-
बाहरी व्यास मिमी	Φ55
आंतरिक व्यास मिमी	Φ10.5	Φ16	Φ21
चौड़ाई मिमी	-
एमबी समतुल्य उत्पाद	-

प्रकार	-
मॉडल संख्या	TP-DP615	TP-DP620
अन्य सुविधाओं	-
लागू रिटर्न रोलर मॉडल संख्या	TP-RR61532, TP-RR61544	TP-RR62032, TP-RR62044
लागू स्प्रोकेट मॉडल संख्या	-
लागू स्पेसर मॉडल संख्या	-
लागू वॉशर मॉडल संख्या	-
समर्पित रेल मॉडल संख्या	-
लागू स्लाइडिंग जूते का मॉडल नंबर	-
आकार
शरीर की सामग्री	पॉलियामाइड
शरीर का बाहरी रंग	काला
बाहरी सामग्री	-
बाहरी रंग	-
रोलर बाहरी रंग	-
पिन और षट्भुज सॉकेट बोल्ट सामग्री	-
बाहरी व्यास मिमी	Φ80
आंतरिक व्यास मिमी	Φ16	Φ21
चौड़ाई मिमी	-
एमबी समतुल्य उत्पाद	-

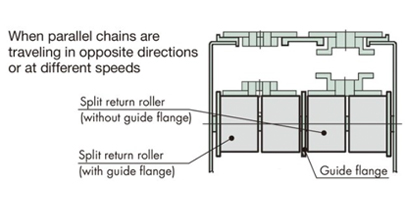

बाएँ और दाएँ विभाजित रिटर्न रोलर

प्रकार	-
मॉडल संख्या	TP-C122113NT-RR	TP-C12535NT-RR	TP-C122116NT-RR	TP-C12536NT-RR
अन्य सुविधाओं	गाइड फ्लैंज के बिना		गाइड फ्लैंज के साथ
लागू गाइड फ्लैंज मॉडल संख्या	TP-C12842T-GF	TP-C12534T-GF	-
लागू स्प्रोकेट मॉडल संख्या	-
लागू स्पेसर मॉडल संख्या	-
लागू वॉशर मॉडल संख्या	-
समर्पित रेल मॉडल संख्या	-
लागू स्लाइडिंग जूते का मॉडल नंबर	-
आकार
शरीर की सामग्री	पॉलियामाइड
शरीर का बाहरी रंग	काला
बाहरी सामग्री	-
बाहरी रंग	-
रोलर बाहरी रंग	-
पिन और षट्भुज सॉकेट बोल्ट सामग्री	-
बाहरी व्यास मिमी	Φ60		Φ75
आंतरिक व्यास मिमी	Φ15.5	Φ20.5	Φ15.5	Φ20.5
चौड़ाई मिमी	40.5		43
एमबी समतुल्य उत्पाद	MB554-695141-RR	MB554-695171-RR	MB556-695221-RR	MB556-695251-RR

गाइड फ्लैंज (बाएं और दाएं विभाजित रिटर्न रोलर गाइड फ्लैंज शामिल नहीं)

प्रकार	-
मॉडल संख्या	TP-C12842T-GF	TP-C12534T-GF
अन्य सुविधाओं	-
लागू रिटर्न रोलर मॉडल संख्या	TP-C122113NT-RR	TP-C12535NT-RR
लागू स्प्रोकेट मॉडल संख्या	-
लागू स्पेसर मॉडल संख्या	-
लागू वॉशर मॉडल संख्या	-
समर्पित रेल मॉडल संख्या	-
लागू स्लाइडिंग जूते का मॉडल नंबर	-
आकार
शरीर की सामग्री	पॉलियामाइड
शरीर का बाहरी रंग	हरा
बाहरी सामग्री	-
बाहरी रंग	-
रोलर बाहरी रंग	-
पिन और षट्भुज सॉकेट बोल्ट सामग्री	-
बाहरी व्यास मिमी	Φ70
आंतरिक व्यास मिमी	Φ15.5	Φ20.5
चौड़ाई मिमी	-
एमबी समतुल्य उत्पाद	-
