रिटर्न रोलर

कन्वेयर के वापसी वाले भाग पर चेन के शीर्ष के लिए समर्थन के रूप में रिटर्न रोलर का उपयोग करें।


[बड़ा करने के लिए क्लिक करें]
बाएँ और दाएँ विभाजित रिटर्न रोलर (फ्लैंज के बिना)
मॉडल संख्या शाफ्ट व्यास
डीएफ		 सामग्री तापमान रेंज आपरेट करना
डिग्री सेल्सियस		 रंग एमबी समतुल्य उत्पाद डीएक्सएफ
आकार
डेटा		 मूल्य डिलीवरी पीडीएफ
DIMENSIONS

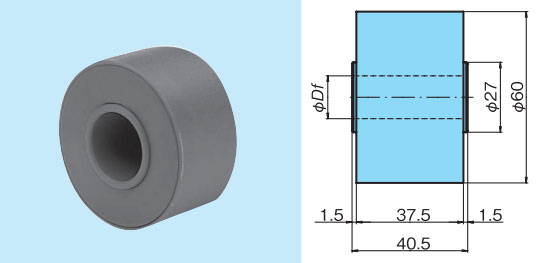

TP-C122113NT-RR 15.5 उच्च घनत्व पॉलीइथाइलीन -20～60 काला MB554-695141-RR DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF
TP-C12535NT-RR 20.5 MB554-695171-RR DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF

टिप्पणी

1.TP-C12535NT-RR चौड़ी श्रृंखलाओं के लिए उपयुक्त है।



[बड़ा करने के लिए क्लिक करें]
बाएँ और दाएँ विभाजित रिटर्न रोलर (फ़्लेंज के साथ)
मॉडल संख्या शाफ्ट व्यास
डीएफ		 सामग्री तापमान रेंज आपरेट करना
डिग्री सेल्सियस		 रंग एमबी समतुल्य उत्पाद डीएक्सएफ
आकार
डेटा		 मूल्य डिलीवरी पीडीएफ
DIMENSIONS
TP-C122116NT-RR 15.5 उच्च घनत्व पॉलीइथाइलीन -20～60 काला MB556-695221-RR DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF
TP-C12536NT-RR 20.5 MB556-695251-RR DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF

टिप्पणी

1.TP-C12536NT-RR चौड़ी श्रृंखलाओं के लिए उपयुक्त है।



[बड़ा करने के लिए क्लिक करें]
उच्च घूर्णन रिटर्न रोलर
मॉडल संख्या आकार सामग्री तापमान रेंज आपरेट करना
डिग्री सेल्सियस		 उपयुक्त
गाइड फ्लैंज		 डीएक्सएफ
आकार
डेटा		 मूल्य डिलीवरी पीडीएफ
DIMENSIONS		 3DCAD
d L मुख्य इकाई बाहरी परिधि रबर

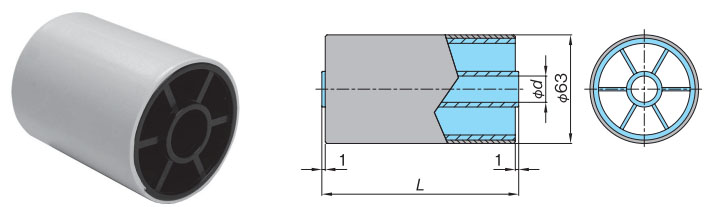

TP-RR61544-RB 15.5 114 पॉलियामाइड ओलेफिन
elastomer		 -20～80 TP-DP615 DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF 3DCAD
TP-RR62032-RB 20.5 82 TP-DP620 DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF
TP-RR62044-RB 20.5 114 TP-DP620 DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF

टिप्पणी

1. यह उत्पाद ऑर्डर पर बनाया जाता है।



[बड़ा करने के लिए क्लिक करें]
रिटर्न रोलर
मॉडल संख्या आकार सामग्री तापमान रेंज आपरेट करना
डिग्री सेल्सियस		 उपयुक्त
गाइड फ्लैंज		 डीएक्सएफ
आकार
डेटा		 मूल्य डिलीवरी पीडीएफ
DIMENSIONS		 3DCAD
D d L

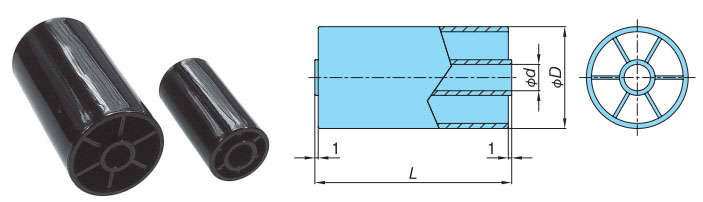

TP-RR41532 40 15.5 82 पॉलियामाइड -20～80 TP-DP415 DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF 3DCAD
TP-RR41544 40 15.5 114 TP-DP415 DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF
TP-RR42032 40 20.5 82 TP-DP420 DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF
TP-RR42044 40 20.5 114 TP-DP420 DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF
TP-RR61532 60 15.5 82 TP-DP615 DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF
TP-RR61544 60 15.5 114 TP-DP615 DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF
TP-RR62032 60 20.5 82 TP-DP620 DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF
TP-RR62044 60 20.5 114 TP-DP620 DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF

टिप्पणी

1. रेज़िन चेन के लिए, कृपया d=15.5 वाले उत्पादों का उपयोग करें।



[बड़ा करने के लिए क्लिक करें]
छोटे व्यास का रिटर्न रोलर
मॉडल संख्या आकार सामग्री तापमान रेंज आपरेट करना
डिग्री सेल्सियस		 उपयुक्त
गाइड फ्लैंज		 डीएक्सएफ
आकार
डेटा		 मूल्य डिलीवरी पीडीएफ
DIMENSIONS		 3DCAD
D d L

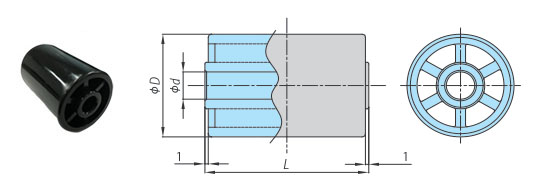

TP-RR20650 20 6.5 49 पॉलियामाइड -20～80 TP-DP206 DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF 3DCAD
TP-RR30850 32 8.5 49 TP-DP308 DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF
TP-RR41050 40 10.5 49 TP-DP410 DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF

टिप्पणी

1. लागू श्रृंखला प्रकार: WT0705-W, WT1515-W, WT1516-W, WT1515G-M, BTC4.

2. यदि चेन की चौड़ाई 50 मिमी है, प्लास्टिक टॉप चेन भी उपयोग किया जा सकता है।



[बड़ा करने के लिए क्लिक करें]
रिटर्न रोलर (स्टेनलेस स्टील टॉप चेन के लिए)
मॉडल संख्या शाफ्ट व्यास
डीएफ		 सामग्री तापमान रेंज आपरेट करना
डिग्री सेल्सियस		 रंग एमबी समतुल्य उत्पाद डीएक्सएफ
आकार
डेटा		 मूल्य डिलीवरी पीडीएफ
DIMENSIONS

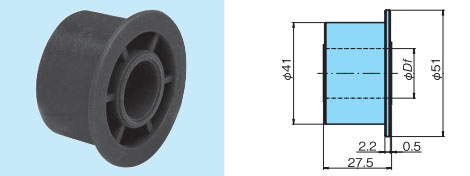

TP-C12822NT-RR 20.5 उच्च घनत्व पॉलीइथाइलीन -20 से 60
(गर्म पानी के वातावरण को छोड़कर)		 काला MB73-5068-RR DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF

टिप्पणी

1. कृपया स्टेनलेस टॉप चेन के साथ उपयोग करें।



[बड़ा करने के लिए क्लिक करें]
रिटर्न रोलर (स्टेनलेस स्टील टॉप चेन के लिए)
मॉडल संख्या शाफ्ट व्यास
डीएफ		 सामग्री तापमान रेंज आपरेट करना
डिग्री सेल्सियस		 रंग एमबी समतुल्य उत्पाद डीएक्सएफ
आकार
डेटा		 मूल्य डिलीवरी पीडीएफ
DIMENSIONS

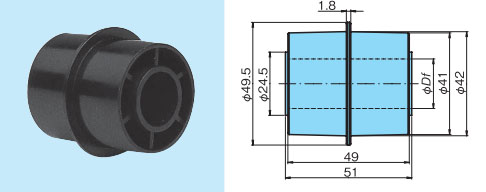

TP-C12862NT-DR 20.5 उच्च घनत्व पॉलीइथाइलीन -20 से 60
(गर्म पानी के वातावरण को छोड़कर)		 काला MB125-68873-DR DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF

टिप्पणी

1. कृपया स्टेनलेस टॉप चेन के साथ उपयोग करें।


गाइड फ्लैंज (बाएं और दाएं विभाजित प्रकार के लिए)


[बड़ा करने के लिए क्लिक करें]
मॉडल संख्या शाफ्ट व्यास
डीएफ		 सामग्री तापमान रेंज आपरेट करना
डिग्री सेल्सियस		 रंग एमबी समतुल्य उत्पाद डीएक्सएफ
आकार
डेटा		 मूल्य डिलीवरी पीडीएफ
DIMENSIONS

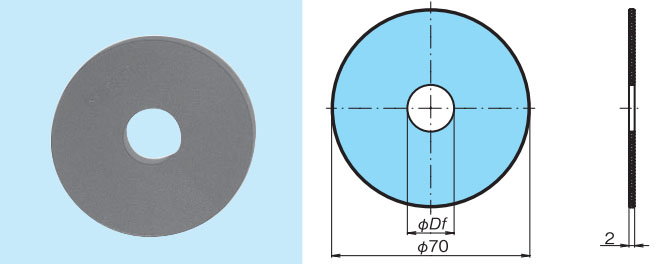

TP-C12842T-GF 15.5 polypropylene 0～80 हरा MB555-695181-GF DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF
TP-C12534T-GF 20.5 MB555-695211-GF DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF

टिप्पणी

1. बाएं और दाएं स्प्लिट रिटर्न रोलर्स के साथ संयोजन में उपयोग करें।


गाइड फ्लैंज


[बड़ा करने के लिए क्लिक करें]
मॉडल संख्या आकार सामग्री तापमान रेंज आपरेट करना
डिग्री सेल्सियस		 डीएक्सएफ
आकार
डेटा		 मूल्य डिलीवरी पीडीएफ
DIMENSIONS		 3DCAD
D d

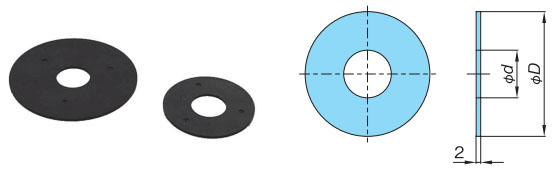

TP-DP206 32 6.5 पॉलियामाइड -20～80 DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF 3DCAD
TP-DP308 45 8.5 DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF
TP-DP410 55 10.5 DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF
TP-DP415 55 16 DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF
TP-DP420 55 21 DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF
TP-DP615 80 16 DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF
TP-DP620 80 21 DXFकृपया हमसे संपर्क करें कृपया हमसे संपर्क करें PDF
