उत्पाद जानकारी छोटे आकार की कन्वेयर चेन
छोटे आकार की कन्वेयर चेन छोटे परिवहन अनुप्रयोगों के लिए चेन हैं जो ड्राइव चेन या डबल पिच चेन में संलग्नक को शामिल करते हैं।
इसमें विभिन्न प्रकार के अनुलग्नक उपलब्ध हैं, तथा स्लैट्स, बार्स, विशेष जिग्स आदि को जोड़कर किसी भी आकार की वस्तुओं का परिवहन करना संभव है।
इंटरमेशिंग ड्राइव फिसलन को समाप्त करता है और कन्वेयर की लंबाई, परिवहन दिशा और परिचालन वातावरण के आधार पर संचालन की एक विस्तृत श्रृंखला की अनुमति देता है।
विषयसूची
छोटे आकार की कन्वेयर चेन से संबंधित जानकारी
चेन कन्वेयर की विशेषताएं और सावधानियां
- -लगभग किसी भी आकार की वस्तुओं का परिवहन किया जा सकता है।
- - कन्वेयर लंबाई, परिवहन दिशाओं और परिचालन वातावरण की एक विस्तृत श्रृंखला के लिए अनुकूलित किया जा सकता है।
- - इसमें कोई फिसलन नहीं होती, जिससे सटीक ड्राइविंग संभव होती है।
- - इसके फायदे यह हैं कि यह अत्यधिक टिकाऊ और कुशल है।
[नोट्स]
- *हालांकि फिसलन-रहित होना एक लाभ है, लेकिन ऐसे अनुप्रयोगों के लिए उत्पाद का चयन करते समय सावधानी बरतनी चाहिए जहां यह प्रभाव के अधीन होगा।
- *चेन और स्प्रोकेट के बीच जाल तंत्र के कारण, इसकी विशेषताओं के कारण गति में उतार-चढ़ाव होता है।
छोटे आकार की कन्वेयर चेन प्रकार और संरचनाएं

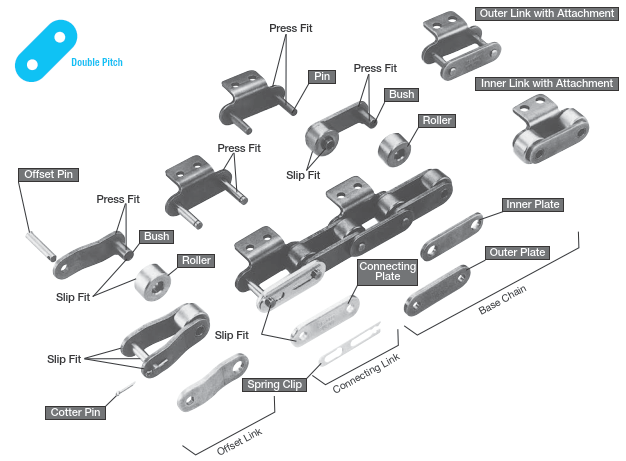

डबल पिच
- - अटैचमेंट के साथ आरएस प्रकार की तुलना में, चेन पिच डबल (डबल पिच) है और प्लेट का आकार सपाट है।
- - रोलर्स दो प्रकार के होते हैं: आर रोलर्स और एस रोलर्स, जिनका उपयोग अनुप्रयोग के आधार पर किया जा सकता है।
- -डबल पिच स्प्रोकेट और आरएस स्प्रोकेट (30 या अधिक दांतों वाले एस रोलर्स) का उपयोग किया जा सकता है।
- -अपेक्षाकृत लंबी दूरी, कम गति परिवहन के लिए उपयुक्त।
[बड़ा करने के लिए क्लिक करें]

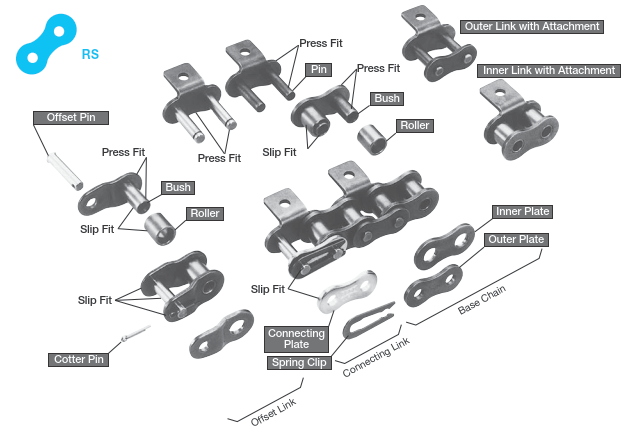

RS प्रकार की चेन अटैचमेंट के साथ
- - यह एक चेन है जिसमें एक आरएस रोलर चेन (ट्रांसमिशन के लिए) प्रकार की प्लेट से जुड़ा हुआ एक अटैचमेंट है।
- - चेन की पिच छोटी होती है, इसलिए छोटी वस्तुओं को छोटे अंतराल पर ले जाया जा सकता है, जिससे यह आमतौर पर कम दूरी के परिवहन के लिए उपयुक्त होती है।
- - तेज, सुचारू और शांत ड्राइविंग।
- - अधिकांश मामलों में, आरएस स्प्रोकेट का उपयोग किया जा सकता है।
[बड़ा करने के लिए क्लिक करें]
घटकों और उनके कार्यों के बारे में अधिक जानें
| 1. प्लेट | 2. पिन | ||
|---|---|---|---|
 |
यह उन हिस्सों में से एक है जो चेन पर लगने वाले तनाव को सहन करता है। जिन छेदों में पिन या बुश को दबाकर फिट करना है, उनकी सटीकता चेन की गुणवत्ता निर्धारित करती है, इसलिए उन्हें विशेष रूप से सटीक रूप से मशीन किया जाता है ताकि उच्च थकान शक्ति और प्रभाव प्रतिरोध वाली एक मज़बूत प्लेट बनाई जा सके। |  |
पिन के दोनों सिरों को बाहरी प्लेट में छेदों में दबाकर फिट करना है और रिवेट्स से सुरक्षित किया जाता है (खोखले पिन चेन और पॉली-स्टील चेन केवल दबाकर फिट करना होते हैं)। पिन प्लेट के माध्यम से कतरनी और झुकने वाले बलों के अधीन होते हैं, और जब चेन स्पष्ट रूप से व्यक्त करना, तो वे झाड़ी और स्लाइड की धुरी के रूप में कार्य करते हैं, इसलिए निर्माण के समय ताकत और पहनने का प्रतिरोध मुख्य प्राथमिकताएं हैं। |
| 3. बुश | 4. रोलर | ||
 |
बुशिंग के दोनों सिरे आंतरिक प्लेट में दबाकर फिट करना फिट किए जाते हैं और पिन व रोलर के लिए बेयरिंग का काम करते हैं। हालाँकि इसके प्रत्येक भाग पर जटिल बल लगाया जाता है, फिर भी इसे अत्यधिक घिसाव-प्रतिरोधी विनिर्देशों के साथ तैयार किया गया है। |  |
रोलर्स बुशिंग में ढीला फिट हैं, जो स्प्रोकेट से जुड़ते समय झटके को अवशोषित करते हैं, और चेन चलने पर घूमते हैं, जिससे चेन आसानी से चलती है और चलने के प्रतिरोध को कम करने में मदद मिलती है। घिसाव प्रतिरोध महत्वपूर्ण है। |
| 5. अनुलग्नक | 6. स्प्रिंग क्लिप और कॉटर पिन | ||
 |
बोल्ट के छेद दिए गए हैं। विवरण के लिए, कृपया मानक अटैचमेंट प्रकार देखें। |  |
स्प्रिंग क्लिप और कॉटर पिन महत्वपूर्ण हिस्से हैं जो जोड़ने वाली लिंक प्लेट गिरने से रोकते हैं और चेन की मूल मज़बूती बनाए रखते हैं। इन्हें ठीक से लगाना सुनिश्चित करें। |
| 7. आंतरिक लिंक | 8. बाहरी लिंक | ||
 |
दोनों बुशिंग को आंतरिक प्लेट में दोनों सिरों पर दबाकर फिट करना आंतरिक लिंक बनाया जाता है। रोलर्स को बुशिंग की बाहरी परिधि पर ढीला फिट है। |  |
दोनों पिनों के दोनों सिरे बाहरी प्लेट में दबाकर फिट करना हैं। दबाकर फिट करना बाद, जोड़ने वाले लिंक को छोड़कर सभी पिनों के सिरों को ढीला होने से रोकने के लिए रिवेट किया जाता है (खोखले पिन/ पॉली-स्टील चेन केवल दबाकर फिट करना है)। |
| तीन बुनियादी आयाम | ढीला फिट | दबाकर फिट करना | ||
|---|---|---|---|---|
| पिच, रोलर व्यास और आंतरिक लिंक चौड़ाई रोलर चेन के तीन मूल आयाम हैं। जब ये आयाम समान होते हैं, तो रोलर चेन और स्प्रोकेट आयामी रूप से संगत होते हैं। |
एक ऐसा फिट जिसमें शाफ्ट और छेद को मिलाने पर हमेशा एक गैप बना रहता है। एक ऐसा फिट जिसमें छेद की सहनशीलता सीमा शाफ्ट (पिन या बुशिंग) की सहनशीलता सीमा से पूरी तरह ऊपर होती है। | एक ऐसा फिट जो शाफ्ट और छेद के संयुक्त होने पर हमेशा हस्तक्षेप पैदा करता है। एक फिट जिसमें छेद की सहनशीलता सीमा शाफ्ट (पिन या बुशिंग) की सहनशीलता सीमा से पूरी तरह नीचे होती है। |
मानक अनुलग्नक प्रकारों के बारे में अधिक जानें
अनुलग्नक प्रकार
एक अनुलग्नक
एक प्रकार की जंजीर जिसमें एक ओर छेद होता है।
A1: 1 छेद A2: 2 छेद (*RS प्रकार में केवल 1 छेद होता है)
एसए अनुलग्नक
एक प्रकार जिसमें चेन के एक तरफ ऊर्ध्वाधर संलग्नक छेद होता है।
SA1: 1 छेद SA2: 2 छेद (*RS प्रकार में केवल 1 छेद होता है)
K अनुलग्नक
चेन के दोनों ओर छेद वाले संलग्नक वाली शैली।
K1: 1 छेद K2: 2 छेद (*RS प्रकार में केवल 1 छेद होता है)
एसके अनुलग्नक
एक प्रकार का ऊर्ध्वाधर संलग्नक जिसमें श्रृंखला के दोनों ओर छेद होते हैं।
SK1: 1 छेद SK2: 2 छेद (*RS प्रकार में केवल 1 छेद होता है)
एए अनुलग्नक
एक प्रकार की जंजीर जिसमें एक ओर ऊपर और नीचे छेद होते हैं।
AA1: 1 छेद AA2: 2 छेद (*RS प्रकार में केवल 1 छेद होता है)
WA अनुलग्नक
एक शैली जिसमें चैन के एक तरफ छेद के साथ एक विस्तृत संलग्नक होता है।
WA1: 1 छेद WA2: 2 छेद
केके अनुलग्नक
एक शैली जिसमें चेन के दोनों ओर ऊपर और नीचे छेद होते हैं।
KK1: 1 छेद KK2: 2 छेद (*RS प्रकार में केवल 1 छेद होता है)
WK अनुलग्नक
चेन के दोनों ओर छेद के साथ चौड़े संलग्नक वाली शैली।
WK1: 1 छेद WK2: 2 छेद
ईपी अनुलग्नक
एक शैली जिसमें चेन पिन को एक तरफ बढ़ाया जाता है।
[फोटो: प्रत्येक लिंक पर EP अनुलग्नक]जीएनके अनुलग्नक
दोनों तरफ़ की प्लेटों में छेद वाली एक चेन। (केवल डबल पिच एस-रोलर चेन पर लागू होती है।)
[फोटो: प्रत्येक लिंक पर GNK1 अनुलग्नक]नोट) WA, WK: RS प्रकार की चेन में प्रत्येक लिंक से संलग्नक नहीं जोड़ा जा सकता।
संयोजन
संलग्नक एक लिंक या अधिक के अंतराल पर स्थापित किए जा सकते हैं, लेकिन प्रत्येक सम संख्या में लिंकों को जोड़ते समय, उन्हें बाहरी लिंकों से जोड़ा जाना चाहिए, जिससे उन्हें मरम्मत आदि के लिए सुविधाजनक बनाया जा सके।
विशेष अनुलग्नक
हम आपकी आवश्यकताओं के अनुरूप विभिन्न प्रकार के अनुलग्नक भी प्रदान करते हैं।
छोटे आकार की कन्वेयर चेन उत्पाद सूची
- सामान्य प्रयोजन की छोटे आकार की कन्वेयर चेन
- पर्यावरण प्रतिरोधी छोटे आकार की कन्वेयर चेन
- विशेष छोटे आकार की कन्वेयर चेन
- बिना चिकनाई वाला छोटे आकार की कन्वेयर चेन
- विशेष अनुलग्नक के साथ
श्रृंखला (प्लस α) - आंतरायिक कन्वेयर श्रृंखला
- मुक्त प्रवाह श्रृंखला
संलग्नक के साथ सबसे बहुमुखी छोटे आकार की कन्वेयर चेन
एक मानक प्रकार की संलग्नक श्रृंखला जिसका उपयोग अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए किया जाता है।
हम संलग्नक के साथ डबल पिच और आरएस प्रकार की एक लाइनअप प्रदान करते हैं, और सभी भागों को तोड़ने की ताकत और थकान शक्ति में सुधार करने के लिए गर्मी का इलाज किया जाता है।
डबल पिच
मॉडल संख्या RF2□□□S/R～
आरएस अटैचमेंट चेन तुलना में, यह एक कन्वेयर चेन है जिसमें संलग्नक के लिए दोगुनी चेन पिच (डबल पिच) और सपाट प्लेटें हैं।
- - उच्च समग्र लंबाई सटीकता इसे अपेक्षाकृत लंबी दूरी, कम गति परिवहन के लिए उपयुक्त बनाती है।
- - रोलर्स दो प्रकार के होते हैं: आर रोलर्स और एस रोलर्स, जिनका उपयोग अनुप्रयोग के आधार पर किया जा सकता है।
- -डबल पिच स्प्रोकेट और आरएस स्प्रोकेट (30 या अधिक दांतों वाले एस रोलर्स) का उपयोग किया जा सकता है।
- -ISO1275 टाइप A, ASME B29.100, और JIS B1803 का अनुपालन करता है।
आकार
RF2040～RF2160
अनुलग्नक प्रकार
A1, A2, K1, K2 , SA1, SA2, SK1, SK2, EP, GNK1
RS प्रकार की चेन अटैचमेंट के साथ
मॉडल संख्या RS□□～
यह एक कन्वेयर चेन है, जिसका एक अटैचमेंट आरएस रोलर चेन (ट्रांसमिशन) प्रकार की प्लेट से जुड़ा हुआ है।
- - ऐसे अनुप्रयोगों के लिए उपयुक्त जहां परिवहन की कन्वेयर की लंबाई कम होती है (आमतौर पर 10 मीटर या उससे कम) और छोटे भागों को कम अंतराल पर ले जाने की आवश्यकता होती है।
- - उच्च गति परिवहन सुचारू रूप से किया जा सकेगा।
- - यह पर्यावरण अनुकूल अनुप्रयोगों, जैसे कम शोर, के लिए भी उपयुक्त है।
- - अधिकांश मामलों में, मानक आरएस स्प्रोकेट का उपयोग किया जा सकता है।
आकार
RS25～RS160
अनुलग्नक प्रकार
A1, K1, SA1, SK1, EP
अटैचमेंट के साथ अन्य RS चेन
मॉडल संख्या RS□□～
अनुलग्नकों की एक विस्तृत श्रृंखला उपलब्ध है
- · चेन बॉडी के विनिर्देश और आयाम आरएस अटैचमेंट चेन के समान हैं।
- ・हम मानक आरएस अटैचमेंट चेन के अलावा अनुलग्नकों की एक श्रृंखला प्रदान करते हैं।
आकार
RS40～RS100
अनुलग्नक प्रकार
AA1, KK1, SAA1, SKK1, WA1,WA2, WK1, WA2, WSA1, WSA2,WSK1, WSK2
बीएस अटैचमेंट चेन
मॉडल संख्या RS□□B～
संलग्नक के साथ छोटे आकार की कन्वेयर चेन जो ISO606 मानक बी श्रृंखला के अनुरूप है।
- ・यूरोप में विनिर्माण उपकरणों में स्थापित बीएस चेन को प्रतिस्थापित करते समय, स्प्रोकेट बदले बिना प्रतिस्थापन संभव है।
कर सकना। - - एक विशेष स्प्रोकेट की आवश्यकता है, इसलिए कृपया हमसे संपर्क करें।
आकार
RS08B～RS24B
अनुलग्नक प्रकार
A1, K1, EP, SA1, SK1, WA1, WA2, WK1, WK2, WSA1, WSA2, WSK1, WSK2
आरएफ प्रकार रोलर श्रृंखला
मॉडल संख्या RF□□～
आरएस अटैचमेंट चेन की प्लेट का आकार सपाट बनाया गया है, जिससे प्लेट पर सीधे लोडिंग और परिवहन की सुविधा मिलती है।
यही वह श्रृंखला है जिसने इसे संभव बनाया।
- - चेन प्लेटें सपाट हैं, इसलिए परिवहन के लिए वस्तुओं को सीधे उन पर रखा जा सकता है।
- ・लैम्ब्डा विनिर्देश भी उपलब्ध हैं। स्टेनलेस स्टील विनिर्देश भी विशेष मॉडल के रूप में उपलब्ध हैं, लेकिन स्टेनलेस स्टील और लैम्ब्डा विनिर्देशों को एक साथ नहीं जोड़ा जा सकता।
- - मानक आरएस स्प्रोकेट का उपयोग किया जा सकता है।
आकार
RF35～RF120
अनुलग्नक प्रकार
अनुलग्नक है
कोई नहीं है
