डबल प्लस चेन
- इस मुक्त-प्रवाह श्रृंखला की एक अनूठी संरचना है जो छोटे और बड़े व्यास के रोलर्स को जोड़ती है, जिससे श्रृंखला की गति से 2.5 गुना अधिक गति से परिवहन संभव होता है।
- चेन की गति कम है, जिससे शांत संचयन संभव है।
- आप अपने अनुप्रयोग के अनुरूप चेन बॉडी (4 प्रकार) और रोलर्स (7 प्रकार) का संयोजन चुन सकते हैं।
- लाइनअप में एक स्नैप कवर भी शामिल है जो भागों को फ्रेम में गिरने से रोकता है।
- हमारे पास सहायक उपकरणों की भी विस्तृत श्रृंखला उपलब्ध है।
- * डबल प्लस चेन और स्नैप कवर वाली डबल प्लस चेन के लिए प्लेट का आकार अलग-अलग होता है।
कृपया ध्यान दें कि स्नैप कवर मौजूदा डबल प्लस चेन पर स्थापित नहीं किए जा सकते हैं।
डबल प्लस चेन का सिद्धांत
कृपया 2.5x गति मुक्त प्रवाह के सिद्धांत के लिए नीचे देखें।
चेन बॉडी और रोलर संयोजन
चेन बॉडी और रोलर्स का संयोजन अनुप्रयोग के अनुसार चुना जा सकता है। कृपया नीचे प्रत्येक अनुप्रयोग के लिए रोलर विनिर्देशों की जाँच करें।
संरचना

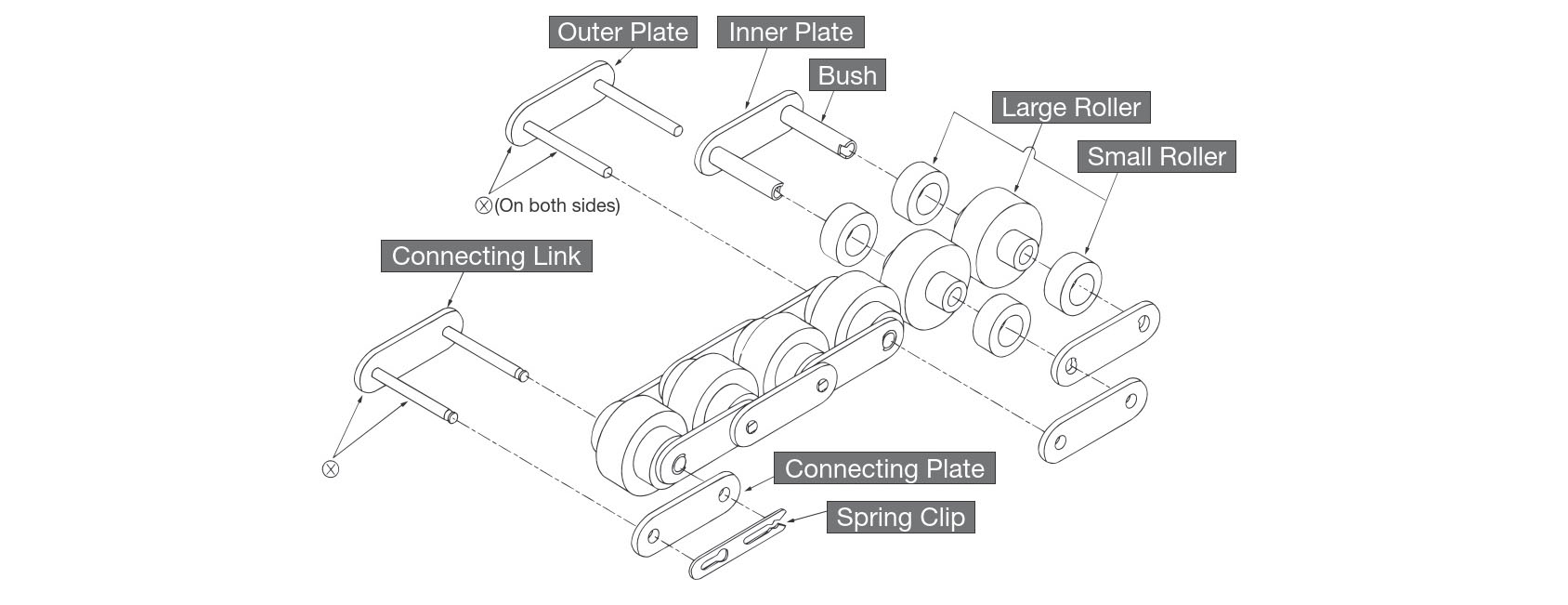

कोई स्नैप कवर नहीं
[बड़ा करने के लिए क्लिक करें]
- *X चिह्न दबाकर फिट करना दर्शाता है। अन्य भाग ढीला फिट हैं।
- ・लैम्ब्डा विनिर्देश
बुशिंग विशेष तेल-संसेचित सिंटर सामग्री से बने होते हैं।
बुशिंग को आंतरिक प्लेट में दबाकर फिट करना फिट किया जाता है।
पिनों पर विशेष रूप से निकल की परत चढ़ाई गई है।
भीतरी और बाहरी प्लेटें ब्लैक ऑक्साइड फ़िनिश हैं।

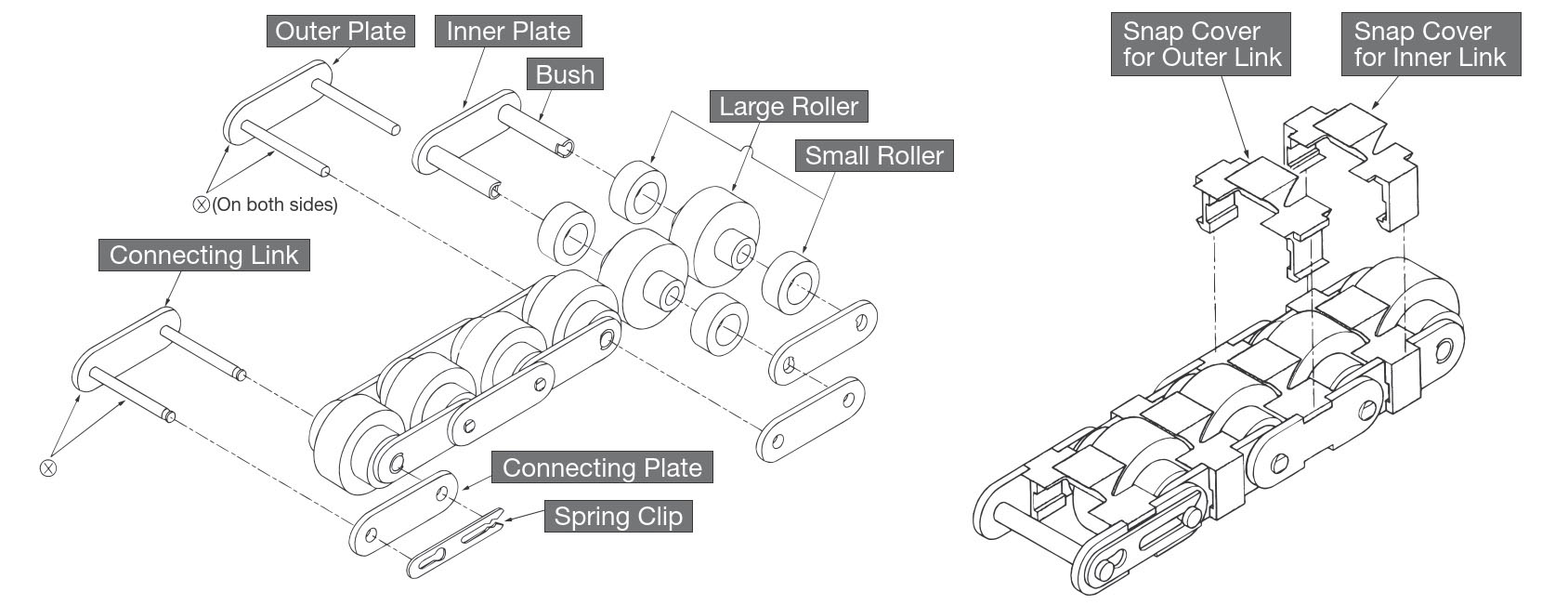

स्नैप कवर के साथ
[बड़ा करने के लिए क्लिक करें]
- ・X चिह्न दबाकर फिट करना इंगित करता है। अन्य भाग ढीला फिट हैं।
- ・स्नैप कवर प्रकार के लिए, स्नैप कवर माउंटिंग पार्ट की प्लेट का आकार ऊपर दिए गए चित्र में दिखाए गए डबल प्लस चेन से भिन्न होता है।
- - स्नैप कवर को लगाया और हटाया जा सकता है।
- ・लैम्ब्डा विनिर्देश के लिए, कृपया स्नैप कवर के बिना संरचना आरेख के स्पष्टीकरण को देखें।
स्नैप कवर शामिल
- - बड़े व्यास वाले रोलर्स और छोटे व्यास वाले रोलर्स के बीच के अंतराल को ढकने के लिए एक हल्के भूरे रंग का इंजीनियरिंग प्लास्टिक स्नैप कवर प्रदान किया गया है।
बोल्ट, नट आदि को फंसने या गिरने से रोकता है।
प्रत्येक विनिर्देश के बारे में
- • मानक विनिर्देश (स्नैप कवर के बिना/स्नैप कवर के साथ)
मानक श्रृंखला चेन बॉडी स्टील से बनी होती है, और रोलर्स (7 प्रकार के) को आवश्यकतानुसार संयोजित किया जा सकता है। (VRPUA और VRPUB केवल RF2030 में उपलब्ध हैं।) - ・लैम्ब्डा विनिर्देश (स्नैप कवर के बिना / स्नैप कवर के साथ)
लैम्ब्डा विनिर्देश विशेष तेल-संसेचित बुश उपयोग करता है, जो बिना चिकनाई वाला दीर्घकालिक उपयोग की अनुमति देता है। - ・HCP विनिर्देश (स्नैप कवर के बिना/स्नैप कवर के साथ)
एचसीपी विनिर्देश श्रृंखला बॉडी हार्ड क्रोम प्लेटेड है और रोलर्स इंजीनियरिंग प्लास्टिक से बने हैं, जो इसे स्वच्छ कमरों और अन्य अनुप्रयोगों में उपयोग के लिए उपयुक्त बनाता है जहां जंग अस्वीकार्य है। - ・ SS श्रृंखला (स्नैप कवर के बिना / स्नैप कवर के साथ)
SS श्रृंखला के मुख्य भाग में स्टेनलेस स्टील का उपयोग किया जाता है और रोलर्स इंजीनियरिंग प्लास्टिक से बने होते हैं, जिससे यह जंग प्रतिरोधी बन जाती है।
हालांकि यह गैर-चुंबकीय है, लेकिन पुर्जों की प्रोसेसिंग और असेंबली के दौरान प्लास्टिक में होने वाले परिवर्तनों के कारण यह थोड़ा चुंबकीय हो सकता है। यदि आपको पूरी तरह से गैर-चुंबकीय सामग्री की आवश्यकता है, तो कृपया हमसे संपर्क करें।
कैटलॉग और निर्देश पुस्तिका
उत्पादों की सूची
*विस्तृत जानकारी प्रदर्शित करने के लिए क्लिक करें।
डबल प्लस चेन
स्नैप कवर के साथ डबल प्लस चेन
स्प्रोकेट विनिर्देशों का चयन करते समय
ग्राहक के परिचालन वातावरण और श्रृंखला विनिर्देशों के अनुरूप स्प्रोकेट विनिर्देश का चयन करना आवश्यक है।
डबल प्लस चेन के लिए, कृपया डबल प्लस चेन के लिए विशेष रूप से डिजाइन किए गए स्प्रोकेट का उपयोग करें।
कृपया चेन और स्प्रोकेट संगतता चार्ट यहां देखें।
