बेयरिंग बुश चेन एनबीएसएस (स्टेनलेस स्टील) विनिर्देश

製品写真
  • यह एक आंतरायिक कन्वेयर श्रृंखला है जिसमें विशेष सुइयों का उपयोग किया जाता है तथा इसमें घिसाव और लम्बाई शून्य होती है।
  • इससे उन परिवहन प्रणालियों में इसका उपयोग संभव हो गया है, जिन्हें पहले असंभव माना जाता था, जिससे स्वचालन, श्रम बचत और बेहतर उत्पादकता के लिए उच्च गति में योगदान मिला है।
  • एनबीएसएस (स्टेनलेस स्टील) विनिर्देश में सुई के अलावा अन्य सभी भागों के लिए 18-8 स्टेनलेस स्टील का उपयोग किया जाता है, तथा बेयरिंग भाग को सील कर दिया जाता है, जिससे इसे ऐसे वातावरण में भी उपयोग किया जा सकता है, जहां यह पानी की बूंदों के संपर्क में आता है।

विशेषताएँ

  • -107 झुकने चक्रों के बाद घिसाव बढ़ाव 0.06% का एक अत्यंत छोटा मूल्य है।
  • - सुई के अलावा अन्य सभी भाग स्टेनलेस स्टील से बने होते हैं, और असर वाला भाग सीलबंद होता है, इसलिए इसका उपयोग ऐसे वातावरण में किया जा सकता है जहां यह पानी की बूंदों के संपर्क में आता है।
  • ・हमारे पास विशेष आकृतियों में प्रचुर अनुभव है और हम विभिन्न प्रकार के अनुरोधों को पूरा कर सकते हैं।
  • ・使用温度範囲：-10℃～60℃
  • - आरएफ डबल पिच पिच आर रोलर स्प्रोकेट का उपयोग किया जा सकता है।

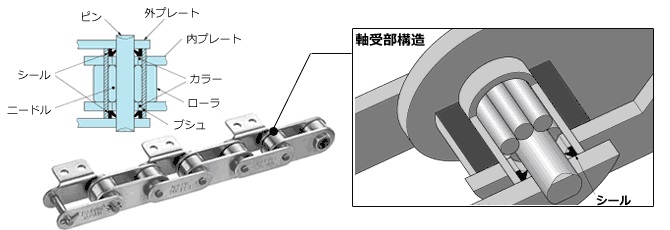

संरचना

संरचना
  • *सील ग्रीस को बाहर निकलने से रोकती है। पिन और बुशिंग के बीच की जगह पहले से ही ग्रीस से भरी होती है।

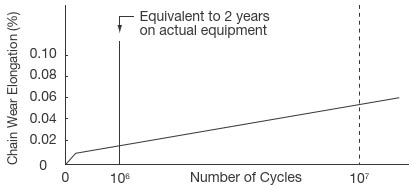

घिसाव बढ़ाव आरेख

घिसाव बढ़ाव आरेख

परिचालन की स्थिति

  • चेन संख्या: RF2040R-NBSS
  • ・チェーン張力：0.44kN{45kgf}
  • चेन गति: 70 मीटर/मिनट (त्वरण परीक्षण)
  • - स्प्रोकेट दांतों की संख्या: 12T x 12T
  • ・लिंक की संख्या: 44 लिंक
  • ・निरंतर संचालन

सावधानियां

  • - पानी के संपर्क में आने पर यह सील हो जाता है, लेकिन यह पूरी तरह से जलरोधी नहीं है और इसका उपयोग पानी के नीचे नहीं किया जा सकता है।
  • कृपया ध्यान दें कि A और K अटैचमेंट के C और X आयाम और पिन की लंबाई NB (मानक) श्रृंखला बेयरिंग बुश चेन से भिन्न हैं।

अनुलग्नक प्रकार

स्प्रोकेट विनिर्देशों का चयन करते समय

ग्राहक के परिचालन वातावरण और श्रृंखला विनिर्देशों के अनुरूप स्प्रोकेट विनिर्देश का चयन करना आवश्यक है।

एनबीएसएस (स्टेनलेस स्टील) बेयरिंग बुश चेन के लिए, कृपया आर रोलर विनिर्देशों के साथ मानक स्टेनलेस स्टील डबल पिच स्प्रोकेट का उपयोग करें।

कृपया चेन और स्प्रोकेट संगतता चार्ट यहां देखें।

चेन और स्प्रोकेट संगतता तालिका

कैटलॉग और निर्देश पुस्तिका

उत्पादों की सूची

*विस्तृत जानकारी प्रदर्शित करने के लिए क्लिक करें।

*नीचे दी गई तालिका में संबंधित उत्पाद शामिल हैं। इस पृष्ठ पर प्रस्तुत उत्पादों के मॉडल नंबर रंगीन हैं।

पिच
मिमी		 बेयरिंग बुश चेन रोलर व्यास
मिमी		 आंतरिक लिंक
आंतरिक चौड़ाई
मिमी
NB (मानक) श्रृंखला NBH (उच्च परिशुद्धता) श्रृंखला एनबीएसएस (स्टेनलेस स्टील) विनिर्देश
25.40 RF2040R-NB RF2040R-NBH RF2040R-NBSS 15.88 7.95
31.75 RF2050R-NB RF2050R-NBH RF2050R-NBSS 19.05 9.53
38.10 RF2060R-NB RF2060R-NBH RF2060R-NBSS 22.23 12.70
50.80 RF2080R-NB RF2080R-NBH RF2080R-NBSS 28.58 15.88
