एसआरडी श्रृंखला (प्रत्यक्ष प्रकार)
- यह एक किफायती मॉडल है जो फ्लाईव्हील प्रभाव वाले भार के लिए उपयुक्त है, जैसे कि छोटे पावर प्रेस।
- एसआर क्लच एक ऐसा क्लच है, जो एक साधारण लीवर ऑपरेशन के साथ, लगातार घूमने वाले बाहरी रेस (ड्राइव साइड) से आंतरिक रेस (लोड साइड) तक एक या एक पूर्णांक संख्या में चक्कर लगाता है।
- एसआरडी श्रृंखला उच्च जड़त्व आघूर्ण वाले भार के लिए उपयुक्त है, जैसे प्रेस मशीनें।
- トルク範囲：24.5～147N・m
विशेषताएँ
- - उत्कृष्ट प्रतिक्रियाशीलता
बाहरी रेस (ड्राइव साइड) की आंतरिक सतह पूर्ण बेलनाकार है, इसलिए जब लीवर के साथ चालू/बंद करने का आदेश दिया जाता है, बाहरी रेस तुरंत जुड़ जाते हैं या अलग हो जाते हैं, जिससे यह एक अत्यंत संवेदनशील तंत्र बन जाता है। - ・विश्वसनीय जुड़ाव
रोलर्स पच्चर के आकार के होते हैं और बाहरी रेस तथा आंतरिक रेस के बीच जाल की तरह लगे होते हैं, जिससे फिसलन नहीं होती। - ・स्टॉप स्थिति निश्चित है
ऑफ (विच्छेदन) स्थिति सदैव स्थिर रहती है, इसलिए रुकने की स्थिति में त्रुटियां एकत्रित नहीं होती हैं। - ・उत्कृष्ट स्थायित्व
टॉर्क को कई रोलर्स द्वारा साझा किया जाता है, भागों के बीच बहुत कम घिसाव होता है, और उच्च परिशुद्धता फिनिश का अर्थ है कि लंबे जीवन की उम्मीद की जा सकती है।

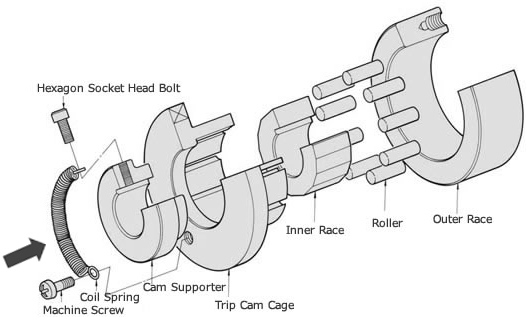

संरचना
- -एसआरडी श्रृंखला के मुख्य घटक आंतरिक रेस, बाहरी रेस, रोलर, ट्रिप कैम पिंजरे और कुंडल स्प्रिंग हैं।
(एसआरडी15 में मशीन स्क्रू के स्थान पर स्प्रिंग पिन है।) - ऑर्डर करते समय, कृपया तीर से देखे गए अनुसार आंतरिक रेस के मेशिंग रोटेशन की दिशा निर्धारित करें। *दाहिने हाथ की मेशिंग (RH), बाएं हाथ की मेशिंग (LH)
मॉडल संख्या प्रदर्शन उदाहरण
| SRD | 15 | - | LH |
| ｜ श्रृंखला का नाम |
｜ शाफ्ट छेद व्यास: मिमी |
｜ संरचनात्मक आरेख में तीर से दिखाई गई संलग्नता दिशा आरएच: सही जुड़ाव LH: बायां जाल |
|
