बाहरी रोलर के साथ कन्वेयर चेन

製品写真
  • यह श्रृंखला प्रत्येक कन्वेयर श्रृंखला विनिर्देश के एस रोलर्स पर आधारित है और इसमें बाहरी रोलर जुड़े हुए हैं।
  • स्प्रोकेट केंद्रीय एस रोलर के साथ जुड़ता है और यात्रा को बाहरी रोलर द्वारा नियंत्रित किया जाता है, जिसके परिणामस्वरूप स्थिर यात्रा होती है।
  • कन्वेयर चेन का निर्माण विभिन्न विनिर्देशों के अनुसार किया जा सकता है।

कैटलॉग और निर्देश पुस्तिका

उपयोग

  • ・प्लेट पर विशेष अटैचमेंट लगाते समय (चित्र 1)
  • - जब केंद्रीय एस रोलर के साथ भार को सहारा देना मुश्किल हो
  • ・जब चेन के वापसी पक्ष को निर्देशित करना कठिन हो
  • - डबल स्पीड या संचयन कार्यों के साथ आर-प्रकार बाहरी रोलर उपयोग करते समय (चित्र 2)

चित्र 1: विशेष अनुलग्नकों के उदाहरण

特殊アタッチメントの例

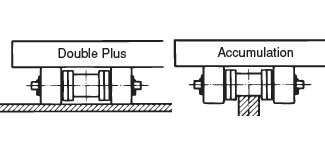

चित्र 2: दोहरी गति और संचय का उदाहरण

倍速・アキュムレートの例

उत्पादों की सूची

※*विस्तृत जानकारी देखने के लिए क्लिक करें। सब खोलो सब बंद करो

* अधिकतम अनुमेय भार हमारे डिज़ाइन मानकों के आधार पर परिकलित एक मान है, और यह परिकलित शक्ति है। जब तक अन्यथा निर्दिष्ट न किया गया हो, बड़े आकार की कन्वेयर चेन चुनते समय अधिकतम अनुमेय भार उपयोग किया जाता है।
यह मूल्य निर्माता के आधार पर भिन्न होता है और यह गारंटीकृत मूल्य नहीं है।

*औसत तन्य शक्ति के लिए कृपया हमसे संपर्क करें।

मीट्रिक पिच

आकार रोलर
प्रकार		 आवाज़ का उतार-चढ़ाव लौरा
बहरी घेरा		 आंतरिक लिंक
आंतरिक चौड़ाई
75mm 100mm 125mm 150mm 200mm 250mm 300mm 450mm Φmm mm
RF03 S RF03075S-SR RF03100S-SR --- --- --- --- --- --- 15.9 16.1
RF05 S RF05075S-SR RF05100S-SR RF05125S-SR RF05150S-SR --- --- --- --- 22.2 22
RF10 S --- RF10100S-SR RF10125S-SR RF10150S-SR --- --- --- --- 29 30
RF12 S --- --- --- --- RF12200S-SR RF12250S-SR --- --- 34.9 37.1
RF17 S --- --- --- --- RF17200S-SR RF17250S-SR RF17300S-SR --- 40.1 51.4
RF26 S --- --- --- --- RF26200S-SR RF26250S-SR RF26300S-SR --- 44.5 57.2
RF36 S --- --- --- --- --- RF36250S-SR RF36300S-SR RF36450S-SR 50.8 66.7
*हम ऊपर सूचीबद्ध पिचों के अलावा अन्य पिचें भी तैयार कर सकते हैं। कृपया हमसे संपर्क करें। पृष्ठ के शीर्ष पर लौटें

इंच पिच

आकार रोलर
प्रकार		 आवाज़ का उतार-चढ़ाव लौरा
बहरी घेरा		 आंतरिक लिंक
आंतरिक चौड़ाई
101.6mm 152.4mm Φmm mm
RF430 S RF430S-SR --- 20.1 22.6
RF450 S RF450S-SR --- 22.2 27
RF6205 S --- RF6205S-SR 34.9 37.1
