त्सुबाकी उत्पाद चयन

प्रवाह कन्वेयर श्रृंखला

यह श्रृंखला विशेष रूप से प्रवाह कन्वेयर के लिए डिज़ाइन की गई है, जो सीलबंद मामलों में पाउडर और दानेदार सामग्री का परिवहन करती है।
"त्सुबाकी फ्लो" नाम के अंतर्गत, हम अपनाने और उच्च प्रौद्योगिकी के एक लंबे ट्रैक रिकॉर्ड का दावा करते हैं।

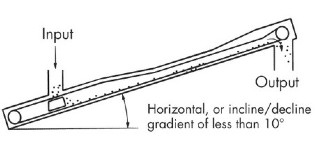

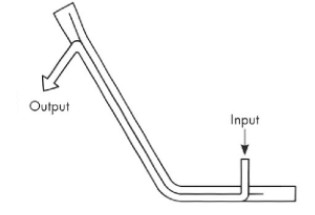

लाइनअप में क्षैतिज प्रवाह, झुकाव ऊर्ध्वाधर प्रवाह, और अनाज प्रवाह कन्वेयर शामिल हैं।
हम बुशिंग और रोलर्स के साथ एफए विनिर्देश भी प्रदान करते हैं जिन्हें पहनने के प्रतिरोध में सुधार करने के लिए विशेष रूप से कठोर बनाया गया है।

*कृपया "स्क्रू लॉक लिंक यह एक कनेक्टिंग लिंक है जो काटें और जोड़ें और जोड़ने को आसान बनाता है।

कैटलॉग और निर्देश पुस्तिका

सुविधाएँ और अनुलग्नक

- प्रवाह कन्वेयर पाउडर और दानेदार सामग्री को एक सीलबंद केस में परिवहन करते हैं, जिससे सामग्री बिखरती नहीं है, जिससे वे प्रदूषण को रोकने के लिए थोक वस्तु थोक सामग्री कन्वेयर बन जाते हैं।
・हमारे व्यापक अनुभव और ट्रैक रिकॉर्ड के आधार पर, हम परिवहन के प्रकार, जैसे क्षैतिज प्रवाह, झुकाव वाले ऊर्ध्वाधर प्रवाह, अनाज प्रवाह और परिवहन की जा रही वस्तुओं के आधार पर सबसे उपयुक्त अनुलग्नकों की सिफारिश और प्रदान कर सकते हैं।
- संलग्नक सामग्री मानक कार्बन स्टील है, लेकिन स्टेनलेस स्टील का भी निर्माण किया जा सकता है।
परिवहन की जाने वाली वस्तुओं के गुणों के आधार पर, हम मुख्य बॉडी सामग्री के लिए सबसे उपयुक्त विनिर्देश प्रस्तावित करेंगे। कृपया विवरण के लिए हमसे संपर्क करें।
・अटैचमेंट के प्रकार नीचे दिए गए चित्र में दिखाए गए हैं। अधिक जानकारी के लिए, कृपया उत्पाद सूची में उत्पाद विवरण पृष्ठ देखें।

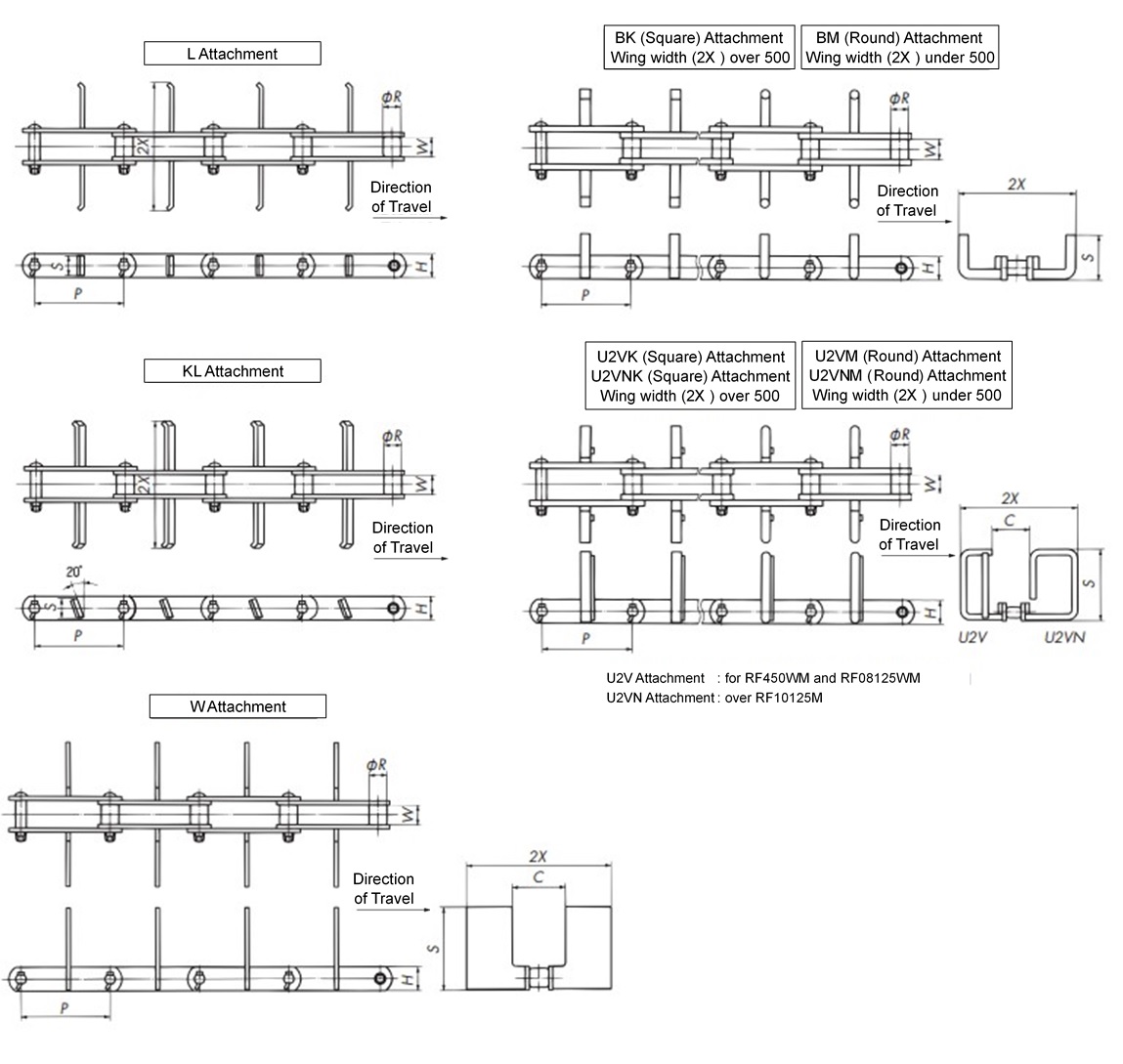

क्षैतिज प्रवाह कन्वेयर श्रृंखला अनुलग्नक प्रकार

- संलग्नक सामग्री मानक कार्बन स्टील है, लेकिन अनुरोध पर स्टेनलेस स्टील का भी निर्माण किया जा सकता है।
• मानक चेन बॉडी सामग्री DT श्रृंखला और AT श्रृंखला विनिर्देशों की होती है, लेकिन परिवहन किए जाने वाले सामान की प्रकृति के आधार पर अन्य चेन विनिर्देशों का भी चयन किया जा सकता है।
• कीमत और वितरण समय के लिहाज से हम U2V और U2VN अटैचमेंट की तुलना में W अटैचमेंट की सलाह देते हैं।

क्षैतिज प्रवाह कन्वेयर श्रृंखला अनुलग्नक प्रकार

प्रत्येक दो लिंक पर फ्लो अटैचमेंट स्थापित करते समय, इसे आमतौर पर आंतरिक लिंक पर स्थापित किया जाता है।
इस स्थिति में, अनुलग्नक प्रारूप RL (उदाहरणार्थ, 2LKL45RL) के साथ समाप्त होगा।

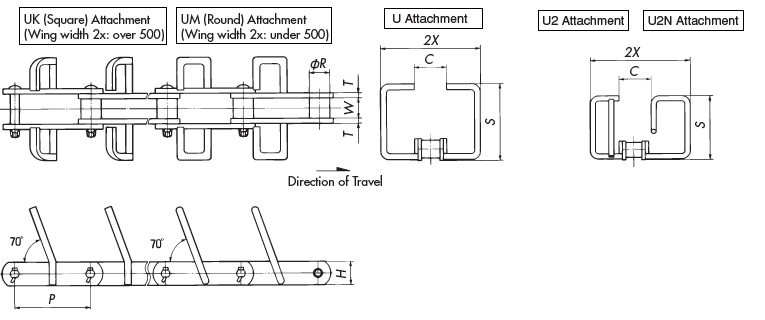

झुके हुए ऊर्ध्वाधर प्रवाह के लिए कन्वेयर चेन अटैचमेंट के प्रकार

・अनुलग्नक प्रकार और उपयोग

UM (गोल): सामान्य पाउडर परिवहन के लिए
यूके (वर्ग): ढेलेदार, चूर्णयुक्त या चिपकने वाली सामग्री को ले जाने के लिए
U2M (गोल), U2NM (गोल): UM से अधिक परिवहन दक्षता वाले परिवहन के लिए
U2K (वर्ग), U2NK (वर्ग): यूके की तुलना में उच्च परिवहन दक्षता वाले परिवहन के लिए

झुके हुए ऊर्ध्वाधर प्रवाह के लिए कन्वेयर चेन अटैचमेंट के प्रकार

-प्रत्येक दो लिंक पर फ्लो अटैचमेंट स्थापित करते समय, इसे आमतौर पर आंतरिक लिंक पर स्थापित किया जाता है।
・इस स्थिति में, अनुलग्नक प्रारूप RL (उदाहरणार्थ 2LUM32RL) के साथ समाप्त होगा।

उत्पादों की सूची

※*विस्तृत जानकारी देखने के लिए क्लिक करें। सब खोलो सब बंद करो

* अधिकतम अनुमेय भार हमारे डिज़ाइन मानकों के आधार पर परिकलित एक मान है, और यह परिकलित शक्ति है। जब तक अन्यथा निर्दिष्ट न किया गया हो, बड़े आकार की कन्वेयर चेन चुनते समय अधिकतम अनुमेय भार उपयोग किया जाता है।
यह मूल्य निर्माता के आधार पर भिन्न होता है और यह गारंटीकृत मूल्य नहीं है।

*औसत तन्य शक्ति के लिए कृपया हमसे संपर्क करें।

क्षैतिज प्रवाह कन्वेयर श्रृंखला

मीट्रिक पिच

आकार	रोलर प्रकार	आवाज़ का उतार-चढ़ाव					लौरा बहरी घेरा	आंतरिक लिंक आंतरिक चौड़ाई	मामला आंतरिक चौड़ाई
आकार	रोलर प्रकार	125mm	150mm	200mm	250mm	300mm	Φmm	mm	mm
RF08W	M	RF08125WM	---	---	---	---	25.4	27	200
RF10	M	RF10125M	RF10150M	---	---	---	31.8	30	200/270
RF12	M	---	---	RF12200M	---	---	38.1	37.1	350
RF17	M	---	---	RF17200M	RF17250M	---	44.5	51.4	350/450
RF26	M	---	---	RF26200M	---	---	50.8	57.2	410
RF26	N	---	---	---	RF26250N	RF26300N	50.8	57.2	450/580
RF36	M	---	---	---	---	RF36300M	57.2	66.7	580
RF36	N	---	---	---	---	RF36300N	57.2	66.7	580

*हम ऊपर सूचीबद्ध पिचों के अलावा अन्य पिचें भी तैयार कर सकते हैं। कृपया हमसे संपर्क करें। पृष्ठ के शीर्ष पर लौटें

इंच पिच

आकार	रोलर प्रकार	आवाज़ का उतार-चढ़ाव		लौरा बहरी घेरा	आंतरिक लिंक आंतरिक चौड़ाई	मामला आंतरिक चौड़ाई
आकार	रोलर प्रकार	101.6mm	152.4mm	Φmm	mm	mm
RF450W	M	RF450WM	---	25.4	27	150
RF6205	M	---	RF6205M	38.1	37.1	270

इस पृष्ठ के शीर्ष पर वापस जाएँ

झुकी हुई ऊर्ध्वाधर प्रवाह कन्वेयर श्रृंखला
