बेयरिंग रोलर कन्वेयर चेन　मानक ल्यूब-फ्री श्रृंखला

製品写真
  • बुशिंग और रोलर के बीच स्व-स्नेहन गुणों वाले विशेष बेलनाकार बीयरिंग उपयोग किया जाता है, ताकि रोलर अनुभाग को अतिरिक्त तेल लगाए बिना उपयोग किया जा सके।
  • रोलर्स दो प्रकार के होते हैं: ईबीआर और ईबीएफ।
  • कृपया ध्यान दें कि अधिकतम अनुमेय भार मानक श्रृंखला से भिन्न है, लेकिन स्वीकार्य रोलर लोड समान है।
  • परिवेश का तापमान: -20℃ से 50℃

*कृपया "स्क्रू लॉक लिंक यह एक कनेक्टिंग लिंक है जो काटें और जोड़ें और जोड़ने को आसान बनाता है।

バナー画像

कैटलॉग और निर्देश पुस्तिका

संरचना और विशेषताएं

  • ・बेयरिंग रोलर संरचना आरेख

    ベアリングローラ構造図

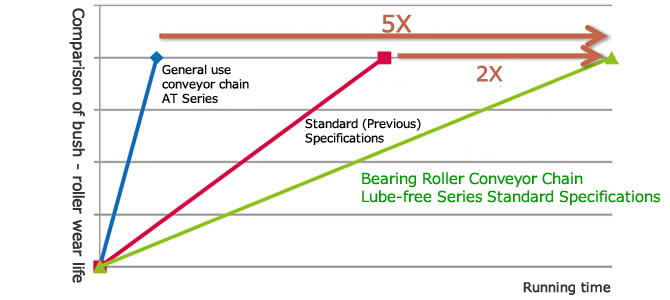

  • - बुशिंग और रोलर्स के बीच पहनने के जीवन की तुलना

    ブシュ～ローラ間の摩耗寿命比較

    *हमारे प्रायोगिक परिणामों की तुलना में (अतिरिक्त ईंधन भरने के बिना)

    अतिरिक्त स्नेहन के बिना सामान्य प्रयोजन वाली AT श्रृंखला कन्वेयर चेन की तुलना में पांच गुना अधिक मजबूत।
    मानक बेयरिंग रोलर कन्वेयर चेन की तुलना में दोगुनी घिसावट अवधि।

रोलर आकार

ईबीआर प्रकार EBF प्रकार
ローラ形状　EBRタイプ ローラ形状　EBFタイプ

उत्पादों की सूची

※विस्तृत जानकारी प्रदर्शित करने के लिए क्लिक करें

* अधिकतम अनुमेय भार हमारे डिज़ाइन मानकों के आधार पर परिकलित एक मान है, और यह परिकलित शक्ति है। जब तक अन्यथा निर्दिष्ट न किया गया हो, बड़े आकार की कन्वेयर चेन चुनते समय अधिकतम अनुमेय भार उपयोग किया जाता है।
यह मूल्य निर्माता के आधार पर भिन्न होता है और यह गारंटीकृत मूल्य नहीं है।

*औसत तन्य शक्ति के लिए कृपया हमसे संपर्क करें।

मीट्रिक पिच

आकार रोलर
प्रकार		 आवाज़ का उतार-चढ़ाव लौरा
बहरी घेरा		 आंतरिक लिंक
आंतरिक चौड़ाई
75mm 100mm 125mm 150mm 200mm 250mm 300mm 450mm 600mm Φmm mm
RF03 EBR RF03075EBR RF03100EBR --- --- --- --- --- --- --- 31.8 16.1
EBF RF03075EBF RF03100EBF --- --- --- --- --- --- --- 31.8
RF05 EBR --- RF05100EBR RF05125EBR RF05150EBR --- --- --- --- --- 40 22
EBF --- RF05100EBF RF05125EBF RF05150EBF --- --- --- --- --- 40
RF08 EBR --- --- RF08125EBR RF08150EBR --- --- --- --- --- 44.5 27
EBF --- --- RF08125EBF RF08150EBF --- --- --- --- --- 44.5
RF10 EBR --- RF10100EBR RF10125EBR RF10150EBR --- --- --- --- --- 50.8 30
EBF --- --- RF10125EBF RF10150EBF --- --- --- --- --- 50.8
RF12 EBR --- --- --- --- RF12200EBR RF12250EBR --- --- --- 65 37.1
EBF --- --- --- --- RF12200EBF RF12250EBF --- --- --- 65
RF17 EBR --- --- --- --- RF17200EBR RF17250EBR RF17300EBR --- --- 80 51.4
EBF --- --- --- --- RF17200EBF RF17250EBF RF17300EBF --- --- 80
RF26 EBR --- --- --- --- --- RF26250EBR RF26300EBR RF26450EBR --- 100 57.2
EBF --- --- --- --- --- RF26250EBF RF26300EBF RF26450EBF --- 100
RF36 EBR --- --- --- --- --- --- RF36300EBR RF36450EBR RF36600EBR 125 66.7
EBF --- --- --- --- --- --- RF36300EBF RF36450EBF RF36600EBF 125
*ऊपर सूचीबद्ध पिचों के अलावा अन्य पिचें भी उपलब्ध हो सकती हैं। कृपया विवरण के लिए हमसे संपर्क करें।
*इंच पिच एक विशेष ऑर्डर वाला उत्पाद है। कृपया हमसे संपर्क करें। इस पृष्ठ के शीर्ष पर वापस जाएँ।
