सामान्य प्रयोजन, भारी-भरकम बड़े आकार की कन्वेयर चेन डीटीए विनिर्देश

製品写真
  • DT श्रृंखला घिसाव-प्रतिरोधी विशिष्टताएँ (उन्नत मॉडल)
  • DT श्रृंखला की तुलना में, यह विनिर्देश बुशिंग और रोलर के बीच घिसाव प्रतिरोध को तीन गुना बेहतर बनाता है।
  • केवल R रोलर्स और F रोलर्स समर्थित हैं।
  • ऑपरेटिंग तापमान: -20℃ से 200℃

*कृपया "स्क्रू लॉक लिंक यह एक कनेक्टिंग लिंक है जो काटें और जोड़ें और जोड़ने को आसान बनाता है।

バナー画像

कैटलॉग और निर्देश पुस्तिका

विशेषताएँ

DT श्रृंखला की तुलना में, DTA श्रृंखला बुशिंग और रोलर के बीच घिसाव प्रतिरोध में सुधार हुआ है।

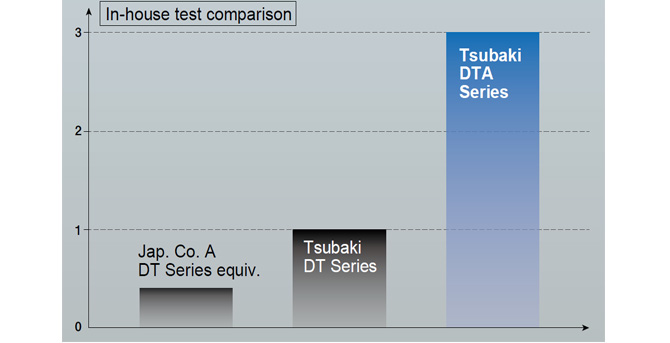

  • - बुश और रोलर के बीच पहनने का प्रतिरोध

    ブシュ～ローラ間耐摩耗性能

  • -समान समयावधि में पहनने की तुलना करना

    बुश तुलना रोलर तुलना
    DTA श्रृंखला ブシュ比較　DTA仕様 ローラ比較　DTA仕様
    DT श्रृंखला ブシュ比較　DT仕様 ローラ比較　DT仕様

उत्पादों की सूची

※*विस्तृत जानकारी देखने के लिए क्लिक करें। सब खोलो सब बंद करो

* अधिकतम अनुमेय भार हमारे डिज़ाइन मानकों के आधार पर परिकलित एक मान है, और यह परिकलित शक्ति है। जब तक अन्यथा निर्दिष्ट न किया गया हो, बड़े आकार की कन्वेयर चेन चुनते समय अधिकतम अनुमेय भार उपयोग किया जाता है।
यह मूल्य निर्माता के आधार पर भिन्न होता है और यह गारंटीकृत मूल्य नहीं है।

*औसत तन्य शक्ति के लिए कृपया हमसे संपर्क करें।

मीट्रिक पिच

आकार रोलर
प्रकार		 आवाज़ का उतार-चढ़ाव लौरा
बहरी घेरा		 आंतरिक लिंक
आंतरिक चौड़ाई
75mm 100mm 125mm 150mm 200mm 250mm 300mm 450mm 600mm Φmm mm
RF03 R RF03075R-DTA RF03100R-DTA --- --- --- --- --- --- --- 31.8 16.1
F RF03075F-DTA RF03100F-DTA --- --- --- --- --- --- --- 31.8
RF05 R --- RF05100R-DTA RF05125R-DTA RF05150R-DTA --- --- --- --- --- 40 22
F --- RF05100F-DTA RF05125F-DTA RF05150F-DTA --- --- --- --- --- 40
RF08 R --- --- RF08125R-DTA RF08150R-DTA --- --- --- --- --- 44.5 27
F --- --- RF08125F-DTA RF08150F-DTA --- --- --- --- --- 44.5
RF10 R --- RF10100R-DTA RF10125R-DTA RF10150R-DTA --- --- --- --- --- 50.8 30
F --- --- RF10125F-DTA RF10150F-DTA --- --- --- --- --- 50.8
RF12 R --- --- --- --- RF12200R-DTA RF12250R-DTA --- --- --- 65 37.1
F --- --- --- --- RF12200F-DTA RF12250F-DTA --- --- --- 65
RF17 R --- --- --- --- RF17200R-DTA RF17250R-DTA RF17300R-DTA --- --- 80 51.4
F --- --- --- --- RF17200F-DTA RF17250F-DTA RF17300F-DTA --- --- 80
RF26 R --- --- --- --- --- RF26250R-DTA RF26300R-DTA RF26450R-DTA --- 100 57.2
F --- --- --- --- --- RF26250F-DTA RF26300F-DTA RF26450F-DTA --- 100
RF36 R --- --- --- --- --- --- RF36300R-DTA RF36450R-DTA RF36600R-DTA 125 66.7
F --- --- --- --- --- --- RF36300F-DTA RF36450F-DTA RF36600F-DTA 125
*हम ऊपर सूचीबद्ध पिचों के अलावा अन्य पिचें भी तैयार कर सकते हैं। कृपया हमसे संपर्क करें। पृष्ठ के शीर्ष पर लौटें

इंच पिच

आकार रोलर
प्रकार		 आवाज़ का उतार-चढ़ाव लौरा
बहरी घेरा		 आंतरिक लिंक
आंतरिक चौड़ाई
101.6mm 152.4mm Φmm mm
RF430 R RF430R-DTA --- 38.1 22.6
RF450 R RF450R-DTA --- 44.5 27
F RF450F-DTA --- 44.5
RF650 R --- RF650R-DTA 50.8 30.2
F --- RF650F-DTA 50.8
RF214 R RF214R-DTA --- 44.5 31.6
RF6205 R --- RF6205R-DTA 57.2 37.1
F --- RF6205F-DTA 57.2
RF212 R --- RF212R-DTA 69.9 37.1
*इंच पिच एक विशेष ऑर्डर वाला उत्पाद है। कृपया हमसे संपर्क करें। इस पृष्ठ के शीर्ष पर वापस जाएँ।
