बेयरिंग रोलर कन्वेयर चेन धूल-प्रतिरोधी

製品写真
  • भूलभुलैया संरचना और सील के कारण धूल का प्रवेश कठिन हो जाता है, तथा धूल भरे वातावरण में इसका टिकाऊपन पारंपरिक विनिर्देशों की तुलना में तीन गुना अधिक होता है।
  • रोलर्स दो प्रकार के होते हैं: डीबीआर और डीबीएफ।
  • परिवेश का तापमान: -10℃ से 80℃

*कृपया "स्क्रू लॉक लिंक यह एक कनेक्टिंग लिंक है जो काटें और जोड़ें और जोड़ने को आसान बनाता है।

バナー画像

कैटलॉग और निर्देश पुस्तिका

संरचना और विशेषताएं

इस कन्वेयर चेन में रोलर्स और बुशिंग के बीच बेलनाकार बीयरिंग लगे होते हैं। इसके आयाम मानक कन्वेयर चेन के R और F रोलर्स के समान होते हैं।

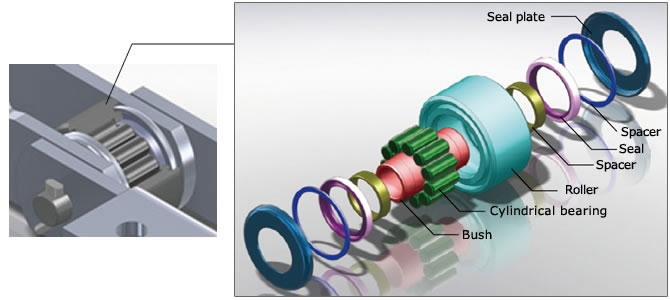

  • ・बेयरिंग रोलर संरचना आरेख

    ベアリングローラ構造図

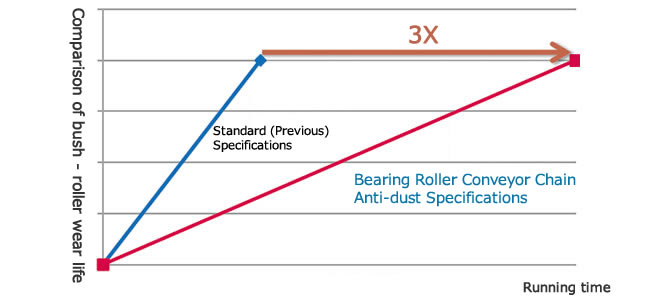

  • - बुशिंग और रोलर्स के बीच पहनने के जीवन की तुलना

    ブシュ～ローラ間の摩耗寿命比較

    *हमारे प्रायोगिक परिणामों की तुलना में (अतिरिक्त ईंधन भरने के बिना)

    धूल भरे वातावरण में बेयरिंग रोलर कन्वेयर चेन: पारंपरिक विनिर्देशों की तुलना में तीन गुना अधिक टिकाऊ

रोलर आकार

डीबीआर प्रकार DBF प्रकार
ローラ形状　DBRタイプ ローラ形状　DBFタイプ

उत्पादों की सूची

※विस्तृत जानकारी प्रदर्शित करने के लिए क्लिक करें

* अधिकतम अनुमेय भार हमारे डिज़ाइन मानकों के आधार पर परिकलित एक मान है, और यह परिकलित शक्ति है। जब तक अन्यथा निर्दिष्ट न किया गया हो, बड़े आकार की कन्वेयर चेन चुनते समय अधिकतम अनुमेय भार उपयोग किया जाता है।
यह मूल्य निर्माता के आधार पर भिन्न होता है और यह गारंटीकृत मूल्य नहीं है।

*औसत तन्य शक्ति के लिए कृपया हमसे संपर्क करें।

मीट्रिक पिच

आकार रोलर
प्रकार		 आवाज़ का उतार-चढ़ाव लौरा
बहरी घेरा		 आंतरिक लिंक
आंतरिक चौड़ाई
100mm 125mm 150mm 200mm 250mm 300mm 450mm 600mm Φmm mm
RF10 DBR RF10100DBR RF10125DBR RF10150DBR --- --- --- --- --- 50.8 30
DBF --- RF10125DBF RF10150DBF --- --- --- --- --- 50.8
RF12 DBR --- --- --- RF12200DBR RF12250DBR --- --- --- 65 37.1
DBF --- --- --- RF12200DBF RF12250DBF --- --- --- 65
RF17 DBR --- --- --- RF17200DBR RF17250DBR RF17300DBR --- --- 80 51.4
DBF --- --- --- RF17200DBF RF17250DBF RF17300DBF --- --- 80
RF26 DBR --- --- --- --- RF26250DBR RF26300DBR RF26450DBR --- 100 57.2
DBF --- --- --- --- RF26250DBF RF26300DBF RF26450DBF --- 100
RF36 DBR --- --- --- --- --- RF36300DBR RF36450DBR RF36600DBR 125 66.7
DBF --- --- --- --- --- RF36300DBF RF36450DBF RF36600DBF 125
*ऊपर सूचीबद्ध पिचों के अलावा अन्य पिचें भी उपलब्ध हो सकती हैं। कृपया विवरण के लिए हमसे संपर्क करें।
*इंच पिच एक विशेष ऑर्डर वाला उत्पाद है। उपलब्धता जानने के लिए कृपया हमसे संपर्क करें। पृष्ठ के शीर्ष पर वापस जाएँ
