ब्लॉक चेन

製品写真
  • यह श्रृंखला सरल, मजबूत है, तथा इसमें उत्कृष्ट कठोरता और तन्य शक्ति है।
  • यह श्रृंखला दो बाहरी प्लेटों, एक या दो आंतरिक लिंक और एक पिन से बनी होती है, और इसमें श्रृंखला द्रव्यमान की प्रति इकाई उत्कृष्ट संरचनात्मक कठोरता और उच्च तन्य शक्ति होती है, जो इसे बहुत मजबूत बनाती है।
  • इसके अलावा, मुख्य भागों के लिए कठोर इस्पात का उपयोग किया जाता है, जिससे वे घिसाव और गर्मी के प्रति अत्यधिक प्रतिरोधी हो जाते हैं।
  • सामान्यतः, डॉग्स को चेन से जोड़ा जाता है जैसा कि नीचे चित्र में दिखाया गया है, लेकिन हम प्रवाह अनुप्रयोगों के लिए भी डॉग्स का निर्माण करते हैं।

उपयोग

  • - गाड़ियां आदि खींचना।
  • ・उच्च तापमान वाली वस्तुओं का परिवहन करते समय (प्रत्यक्ष लोडिंग)
  • ・ड्रा बेंच के लिए
  • ・हम फ्लो अटैचमेंट वाले उत्पाद भी बना सकते हैं। कृपया अधिक जानकारी के लिए हमसे संपर्क करें।
  • *कृपया ऐसे "टुकड़ों" वाले स्प्रोकेट का उपयोग करें जो आंतरिक तनाव को कम करते हों।

कुत्ता

कुत्तों की कई प्रजातियां होती हैं, लेकिन यहां मुख्य प्रजातियां दी गई हैं।

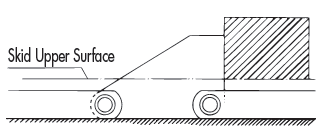

  • ・ फिक्स्ड डॉग

    परिवहन की जाने वाली वस्तुओं को धकेलने के लिए आंतरिक लिंक या बाहरी प्लेट को ऊपर उठाया जाता है।

    固定式ドッグ

  • ・ टिल्टिंग डॉग

    आगे ले जाई जा रही वस्तुओं को उसी तरह आगे धकेला जाता है जैसे फिक्स्ड डॉग के साथ होता है, लेकिन जब कोई वस्तु पीछे से आती है, तो कुत्ता वस्तु को गुजरने देने के लिए आगे की ओर झुक जाता है।

    एक बार जब परिवहन की गई वस्तु गुजर जाती है, तो कुत्ता स्वचालित रूप से अपनी मूल स्थिति में वापस आ जाता है।

    チルチングドッグ

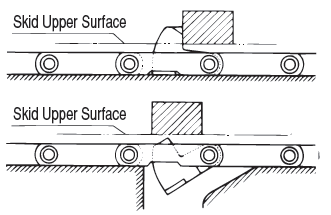

  • ・ डकिंग डॉग

    कुत्ता परिवहन किए गए सामान को गाइड चैनल के साथ भेजता है, लेकिन यदि गाइड चैनल बाधित होती है, तो कुत्ता झुक जाता है और उसके नीचे से निकल जाता है, तथा परिवहन किए गए सामान को पीछे छोड़ देता है।

    ダッキングドッグ

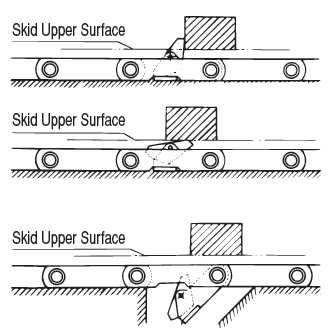

  • ・ठंडा, डकिंग डॉग

    इस कुत्ते का उपयोग टिल्टिंग डॉग और डकिंग डॉग दोनों के लिए किया जा सकता है।
    जब परिवहन की जा रही वस्तुएं गाइड चैनल ऊपर से गुजरती हैं, तो वे आगे की ओर धकेल दी जाती हैं, और पीछे से आ रही वस्तुएं बिना किसी बदलाव के आगे बढ़ जाती हैं। गाइड चैनल रुकने पर, परिवहन की जा रही वस्तुएं उसके नीचे से गुजर जाती हैं, जिससे वे वहीं रुक जाती हैं।

    チルチング、ダッキングドッグ

कैटलॉग और निर्देश पुस्तिका

उत्पादों की सूची

※विस्तृत जानकारी प्रदर्शित करने के लिए क्लिक करें

* अधिकतम अनुमेय भार हमारे डिज़ाइन मानकों के आधार पर परिकलित एक मान है, और यह परिकलित शक्ति है। जब तक अन्यथा निर्दिष्ट न किया गया हो, बड़े आकार की कन्वेयर चेन चुनते समय अधिकतम अनुमेय भार उपयोग किया जाता है।
यह मूल्य निर्माता के आधार पर भिन्न होता है और यह गारंटीकृत मूल्य नहीं है।

*औसत तन्य शक्ति के लिए कृपया हमसे संपर्क करें।

मीट्रिक पिच

आकार आवाज़ का उतार-चढ़ाव आंतरिक लिंक
आंतरिक चौड़ाई
150mm 200mm 250mm 300mm 350mm mm
NF30 NF30150 NF30200 --- --- --- 23.3
NF40 NF40150 NF40200 --- --- --- 26.5
NF56 --- NF56200 NF56250 --- --- 29.5
NF63 --- NF63200 NF63250 --- --- 31.5
NF70 --- NF70200 NF70250 --- --- 33.5
NF90 --- NF90200 NF90250 --- --- 38
NF115 --- --- NF115250 NF115300 --- 40
NF140 --- --- NF140250 NF140300 --- 47.5
NF180 --- --- --- NF180300 NF180350 52.5
NF210 --- --- --- NF210300 NF210350 59
NF250 --- --- --- NF250300 NF250350 66
NF280 --- --- --- NF280300 NF280350 67
