जेएसी प्रकार वाटर स्क्रीन चेन
- इस श्रृंखला का उपयोग जल उपचार सुविधाओं में धूल संग्राहकों और जल निकासी मशीनों में किया जाता है।
- सामग्रियों को संयोजित करके, आप उस श्रृंखला का चयन कर सकते हैं जो आपके अनुप्रयोग के लिए सबसे उपयुक्त हो।
विनिर्देश
-
・एनवीजे: उच्च शक्ति और पहनने के प्रतिरोध के साथ सबसे किफायती श्रृंखला।
-
・पीजे (PJH): उत्कृष्ट पहनने के प्रतिरोध और संक्षारण प्रतिरोध के साथ एक श्रृंखला।
-
・PJW (PJWH): PJ श्रृंखला के दो फ्लैंज के साथ संगत, गाइड चैनल से गिरने से रोकने के लिए उपयुक्त।
-
・एसजे: इस श्रृंखला में सबसे अच्छा संक्षारण प्रतिरोध है।
-
・एसजेडब्ल्यू: एसजे श्रृंखला के दो फ्लैंज के साथ संगत, गाइड चैनल से गिरने से रोकने के लिए उपयुक्त।
-
एनएसजे: एसजे विनिर्देश की तुलना में बुशिंग और रोलर्स के बीच 1.5 गुना अधिक घिसाव प्रतिरोध। नेटिस पंजीकृत (पंजीकरण संख्या: KT-230284-A)
-
NSJW: SJW विनिर्देश की तुलना में बुशिंग और रोलर्स के बीच 1.5 गुना अधिक घिसाव प्रतिरोध। NETIS पंजीकृत (पंजीकरण संख्या: KT-230284-A)
एनएसजे और एनएसजेडब्ल्यू विनिर्देशों को नेटिस के साथ पंजीकृत किया गया है।
-
・एफपी-एसजेडब्लू: एक श्रृंखला जो चलने के शोर को कम करने के लिए रेजिन एफ रोलर्स का उपयोग करती है।
*PJH और PJWH हेवी-ड्यूटी मॉडल हैं। हेवी-ड्यूटी मॉडलों में आंतरिक लिंक पर चौड़ी प्लेटें होती हैं।
संलग्नक (कृपया विवरण के लिए उत्पाद सूची देखें)

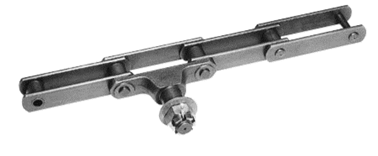

रेक रिवर्सल प्रकार के स्वचालित धूल संग्राहक के लिए Y-प्रकार का अनुलग्नक
(संलग्नक प्रकार: Y)

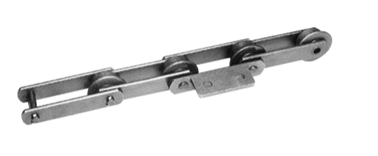

फिक्स्ड रेक स्वचालित धूल संग्राहकों और जल निकासी मशीनों के लिए A2 अटैचमेंट (प्रकार 1)
(संलग्नक प्रकार A2T1)

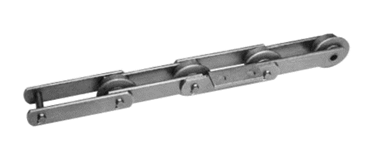

तलछट हटाने की मशीन के लिए A2 अनुलग्नक (प्रकार 2)
(संलग्नक प्रकार: A2T2)

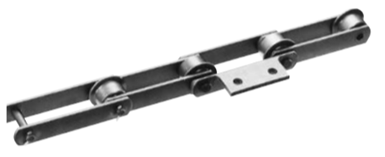

*पीजेडब्ल्यू/एसजेडब्ल्यू फिक्स्ड रेक स्वचालित धूल संग्राहकों और जल निकासी मशीनों के लिए
A2 अनुलग्नक (प्रकार 1) (अनुलग्नक प्रकार A2T1)
एचबी: मजबूत प्रकार की आंतरिक प्लेट अधिक चौड़ी होती है।
कैटलॉग और निर्देश पुस्तिका
उत्पादों की सूची
※*विस्तृत जानकारी देखने के लिए क्लिक करें। सब खोलो सब बंद करो
* अधिकतम अनुमेय भार हमारे डिज़ाइन मानकों के आधार पर परिकलित एक मान है, और यह परिकलित शक्ति है। जब तक अन्यथा निर्दिष्ट न किया गया हो, बड़े आकार की कन्वेयर चेन चुनते समय अधिकतम अनुमेय भार उपयोग किया जाता है।
यह मूल्य निर्माता के आधार पर भिन्न होता है और यह गारंटीकृत मूल्य नहीं है।
*औसत तन्य शक्ति के लिए कृपया हमसे संपर्क करें।
जेएसी प्रकार के स्प्रोकेट के बारे में जानकारी के लिए यहां क्लिक करें।
| आकार | रोलर प्रकार |
आवाज़ का उतार-चढ़ाव | लौरा बहरी घेरा |
आंतरिक लिंक आंतरिक चौड़ाई |
|---|---|---|---|---|
| 152.4mm | Φmm | mm | ||
| JAC08152 | S | JAC08152S-NVJ | 22.2 | 26.2 |
| JAC10152 | R | JAC10152R-NVJ | 50.8 | 29 |
| F | JAC10152F-NVJ | 50.8 | ||
| S | JAC10152S-NVJ | 29 | ||
| JAC6205 | R | JAC6205R-NVJ | 65 | 35.9 |
| F | JAC6205F-NVJ | 65 | ||
| S | JAC6205S-NVJ | 34.9 | ||
| JAC21152 | R | JAC21152R-NVJ | 70 | 35.7 |
| F | JAC21152F-NVJ | 70 | ||
| S | JAC21152S-NVJ | 40.1 | ||
| JAC26152 | R | JAC26152R-NVJ | 80 | 55.6 |
| F | JAC26152F-NVJ | 80 | ||
| S | JAC26152S-NVJ | 44.5 |
| आकार | रोलर प्रकार |
आवाज़ का उतार-चढ़ाव | लौरा बहरी घेरा |
आंतरिक लिंक आंतरिक चौड़ाई |
|---|---|---|---|---|
| 152.4mm | Φmm | mm | ||
| JAC08152 | S | JAC08152S-PJ | 22.2 | 27 |
| JAC10152 | R | JAC10152R-PJ | 50.8 | 30 |
| F | JAC10152F-PJ | 50.8 | ||
| S | JAC10152S-PJ | 29 | ||
| JAC10152-H | R | JAC10152R-PJH | 50.8 | 30 |
| F | JAC10152F-PJH | 50.8 | ||
| S | JAC10152S-PJH | 29 | ||
| JAC6205 | R | JAC6205R-PJ | 65 | 37.1 |
| F | JAC6205F-PJ | 65 | ||
| S | JAC6205S-PJ | 34.9 | ||
| JAC6205-H | R | JAC6205R-PJH | 65 | 37.1 |
| F | JAC6205F-PJH | 65 | ||
| S | JAC6205S-PJH | 34.9 | ||
| JAC21152 | R | JAC21152R-PJ | 70 | 37.1 |
| F | JAC21152F-PJ | 70 | ||
| S | JAC21152S-PJ | 40.1 | ||
| JAC26152 | R | JAC26152R-PJ | 80 | 55.2 |
| F | JAC26152F-PJ | 80 | ||
| S | JAC26152S-PJ | 44.5 |
| आकार | रोलर प्रकार |
आवाज़ का उतार-चढ़ाव | लौरा बहरी घेरा |
आंतरिक लिंक आंतरिक चौड़ाई |
|---|---|---|---|---|
| 152.4mm | Φmm | mm | ||
| JAC10152 | F | JAC10152F-PJW | 50.8 | 36.2 |
| JAC10152-H | F | JAC10152F-PJWH | 50.8 | 36.2 |
| JAC6205 | F | JAC6205F-PJW | 65 | 44.5 |
| JAC6205-H | F | JAC6205F-PJWH | 65 | 44.5 |
| आकार | रोलर प्रकार |
आवाज़ का उतार-चढ़ाव | लौरा बहरी घेरा |
आंतरिक लिंक आंतरिक चौड़ाई |
|---|---|---|---|---|
| 152.4mm | Φmm | mm | ||
| JAC08152 | S | JAC08152S-SJ | 22.2 | 27 |
| JAC10152 | R | JAC10152R-SJ | 50.8 | 30 |
| F | JAC10152F-SJ | 50.8 | ||
| S | JAC10152S-SJ | 29 | ||
| JAC6205 | R | JAC6205R-SJ | 65 | 37.1 |
| F | JAC6205F-SJ | 65 | ||
| S | JAC6205S-SJ | 34.9 | ||
| JAC21152 | R | JAC21152R-SJ | 70 | 37.1 |
| F | JAC21152F-SJ | 70 | ||
| S | JAC21152S-SJ | 40.1 | ||
| JAC26152 | R | JAC26152R-SJ | 80 | 57.2 |
| F | JAC26152F-SJ | 80 | ||
| S | JAC26152S-SJ | 44.5 |
| आकार | रोलर प्रकार |
आवाज़ का उतार-चढ़ाव | लौरा बहरी घेरा |
आंतरिक लिंक आंतरिक चौड़ाई |
|---|---|---|---|---|
| 152.4mm | Φmm | mm | ||
| JAC10152 | F | JAC10152F-SJW | 50.8 | 36 |
| FP | JAC10152FP-SJW | |||
| JAC6205 | F | JAC6205F-SJW | 65 | 44.5 |
| FP | JAC6205FP-SJW | |||
| JAC21152 | F | JAC21152F-SJW | 70 | 44.5 |
| FP | JAC21152FP-SJW | |||
| JAC26152 | F | JAC26152F-SJW | 80 | 57.2 |
| आकार | रोलर प्रकार |
आवाज़ का उतार-चढ़ाव | लौरा बहरी घेरा |
आंतरिक लिंक आंतरिक चौड़ाई |
|---|---|---|---|---|
| 152.4mm | Φmm | mm | ||
| JAC08152 | S | JAC08152S-NSJ | 22.2 | 27 |
| JAC10152 | R | JAC10152R-NSJ | 50.8 | 30 |
| F | JAC10152F-NSJ | 50.8 | ||
| S | JAC10152S-NSJ | 29 | ||
| JAC6205 | R | JAC6205R-NSJ | 65 | 37.1 |
| F | JAC6205F-NSJ | 65 | ||
| S | JAC6205S-NSJ | 34.9 | ||
| JAC21152 | R | JAC21152R-NSJ | 70 | 37.1 |
| F | JAC21152F-NSJ | 70 | ||
| S | JAC21152S-NSJ | 40.1 | ||
| JAC26152 | R | JAC26152R-NSJ | 80 | 57.2 |
| F | JAC26152F-NSJ | 80 | ||
| S | JAC26152S-NSJ | 44.5 |
| आकार | रोलर प्रकार |
आवाज़ का उतार-चढ़ाव | लौरा बहरी घेरा |
आंतरिक लिंक आंतरिक चौड़ाई |
|---|---|---|---|---|
| 152.4mm | Φmm | mm | ||
| JAC10152 | F | JAC10152F-NSJW | 50.8 | 36 |
| JAC6205 | F | JAC6205F-NSJW | 65 | 44.5 |
| JAC21152 | F | JAC21152F-NSJW | 70 | 44.5 |
| JAC26152 | F | JAC26152F-NSJW | 80 | 57.2 |
