दीर्घायु लैम्ब्डा चेन

製品写真
  • लंबे जीवन लैम्ब्डा चेन (X-Λ) एक ऐसी चेन है जो लैम्ब्डा चेन की तुलना में काफी बेहतर पहनने के प्रतिरोध की पेशकश करती है।
  • यह आदर्श है यदि आप अपने वर्तमान लैम्ब्डा चेन से प्रतिस्थापन अंतराल का विस्तार करना चाहते हैं।

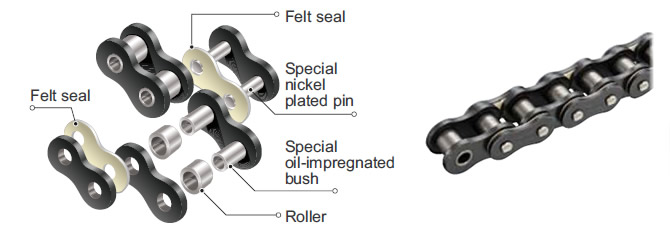

दीर्घायु लैम्ब्डा चेन मूल संरचना

構造図

*पिन मूल लैम्ब्डा चेन की तुलना में लंबे हैं। कृपया अन्य उपकरणों के साथ हस्तक्षेप की जाँच करें।

विशेषताएँ

  • ・अति-दीर्घायु बिना चिकनाई वाला

    विशेष तेल-संसेचित बुश और तेल-संसेचित फेल्ट सील के संयोजन के परिणामस्वरूप इसकी जीवन अवधि और भी लंबी हो गई है।

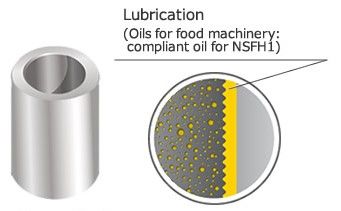

  • ・ विशेष तेल-संसेचित बुश के लिए बेहतर स्नेहक

    इसमें NSF H1* अनुरूप स्नेहक का उपयोग किया गया है, जिसका उपयोग खाद्य प्रसंस्करण मशीनरी में भी किया जा सकता है।

    *NSF H1, NSF द्वारा निर्धारित एक मानक है, जिसमें कहा गया है कि "स्नेहक उन क्षेत्रों में उपयोग किए जा सकते हैं, जहां भोजन के साथ आकस्मिक संपर्क हो सकता है।"

  • 構造図

  • ・संगतता

    यह लैम्ब्डा चेन के साथ संगत है। हालाँकि, इसके पिन लैम्ब्डा चेन से लंबे हैं, इसलिए कृपया अन्य उपकरणों के साथ हस्तक्षेप की जाँच करें।

  • ・तापमान का उपयोग

    -10°C से 60°C तक के तापमान में उपयोग किया जा सकता है।

  • *तन्य शक्ति जैसी मजबूती सुनिश्चित करने के लिए आंतरिक प्लेट की मोटाई एक आकार से बढ़ाई जाती है।
    इसलिए, पिन की लंबाई सामान्य प्रयोजन रोलर चेन की तुलना में अधिक लंबी है, इसलिए कृपया प्रतिस्थापित करते समय उपकरण के साथ हस्तक्षेप की जांच करें।

स्प्रोकेट विनिर्देशों का चयन करते समय

ग्राहक के परिचालन वातावरण और श्रृंखला विनिर्देशों के अनुरूप स्प्रोकेट विनिर्देश का चयन करना आवश्यक है।

लंबे समय तक चलने वाली लैम्ब्डा चेन के लिए मानक स्टील आरएस स्प्रोकेट का उपयोग करें।

बड़े दांतों वाले स्प्रोकेट के दांतों के सिरे को सख्त करने से उनका जीवनकाल बढ़ सकता है।

कृपया चेन और स्प्रोकेट संगतता चार्ट यहां देखें।

चेन और स्प्रोकेट संगतता तालिका

कैटलॉग और निर्देश पुस्तिका

उत्पादों की सूची

*विस्तृत जानकारी प्रदर्शित करने के लिए क्लिक करें।

*नीचे दी गई तालिका में संबंधित उत्पाद शामिल हैं। इस पृष्ठ पर प्रस्तुत उत्पादों के मॉडल नंबर रंगीन हैं।

पिच
मिमी		 धागों की संख्या आकार एवं विनिर्देश एवं तारों की संख्या रोलर व्यास
मिमी		 आंतरिक लिंक
आंतरिक चौड़ाई
मिमी
लैम्ब्डा चेन सतह-उपचारित
लैम्ब्डा चेन
NP श्रृंखला		 लंबा जीवन
लैम्ब्डा चेन		 लैम्ब्डा चेन
शीत प्रतिरोधी श्रृंखला		 लैम्ब्डा चेन
KF श्रृंखला		 लैम्ब्डा
आरएस-एचटी चेन		 लैम्ब्डा
आरएस-एचटी चेन NP श्रृंखला
12.70 1 RS40-LMD-1 RS40-LMDNP-1 RS40-LMDX-1 RS40-LMDKT-1 RS40-LMDKF-1 --- --- 7.92 7.55
2 RS संगत विनिर्देश RS40-LMDS-2 --- --- --- --- --- ---
2 --- --- --- --- --- RS40-LMDH-2 RS40-LMDHNP-2
15.875 1 RS50-LMD-1 RS50-LMDNP-1 RS50-LMDX-1 RS50-LMDKT-1 RS50-LMDKF-1 --- --- 10.16 9.26
2 RS संगत विनिर्देश RS50-LMDS-2 --- --- --- --- --- ---
2 --- --- --- --- --- RS50-LMDH-2 RS50-LMDHNP-2
19.05 1 RS60-LMD-1 RS60-LMDNP-1 RS60-LMDX-1 RS60-LMDKT-1 RS60-LMDKF-1 --- --- 11.91 12.28
2 RS संगत विनिर्देश RS60-LMDS-2 --- --- --- --- --- ---
2 --- --- --- --- --- RS60-LMDH-2 RS60-LMDHNP-2
25.40 1 RS80-LMD-1 RS80-LMDNP-1 RS80-LMDX-1 RS80-LMDKT-1 RS80-LMDKF-1 --- --- 15.88 15.48
2 RS संगत विनिर्देश RS80-LMDS-2 --- --- --- --- --- ---
2 --- --- --- --- --- RS80-LMDH-2 RS80-LMDHNP-2
31.75 1 RS100-LMD-1 RS100-LMDNP-1 RS100-LMDX-1 RS100-LMDKT-1 --- --- --- 19.05 18.70
2 RS संगत विनिर्देश RS100-LMDS-2 --- --- --- --- --- ---
2 --- --- --- --- --- RS100-LMDH-2 RS100-LMDHNP-2
38.10 1 RS120-LMD-1 RS120-LMDNP-1 RS120-LMDX-1 --- --- --- --- 22.23 24.75
2 RS संगत विनिर्देश RS120-LMDS-2 --- --- --- --- --- ---
44.45 1 RS140-LMD-1 RS140-LMDNP-1 --- --- --- --- --- 25.40 24.75
2 RS संगत विनिर्देश RS140-LMDS-2 --- --- --- --- --- ---
50.80 1 RS160-LMD-1 --- --- --- --- --- --- 28.58 31.2
2 RS संगत विनिर्देश RS160-LMDS-2 --- --- --- --- --- ---

लैम्ब्डा चेन पर विचार और उसे अपनाते समय ध्यान देने योग्य बातें

  • 1. विदेशी पदार्थ संदूषण की रोकथाम: चेन का उपयोग उन मामलों में न करें जहां यह भोजन के सीधे संपर्क में आता है या जहां यह जोखिम है कि छिलने वाला मलबा या घिसा हुआ पाउडर भोजन में मिल सकता है।
    यहां तक कि भोजन के अलावा अन्य वातावरण में उपयोग करते समय भी, जहां छिलने वाला मलबा या घिसा हुआ पाउडर एक समस्या है, कृपया विदेशी पदार्थों को प्रवेश करने से रोकने के लिए उपाय करें, जैसे कि उपयुक्त कवर लगाना।
    निकल प्लेटिंग खाद्य स्वच्छता अधिनियम या औद्योगिक सुरक्षा एवं स्वास्थ्य अधिनियम के अंतर्गत विनियमन के अधीन नहीं है, लेकिन यदि आप प्लेटिंग के उखड़ने के बारे में चिंतित हैं तो कृपया सावधान रहें।
  • 2. उत्पाद तेल के संबंध में: उपयोग की स्थिति के आधार पर, बुशिंग में लगा तेल बाहर निकल सकता है।
    विनिर्माण कारणों से, लैम्ब्डा चेन में थोड़ी मात्रा में तेल होता है जो NSF H1 अनुरूप नहीं है।
    यदि बुशिंग में भरा हुआ तेल नष्ट हो जाए, तो इसका तेल तेजी से खत्म हो जाएगा, जिससे घिसाव बढ़ेगा और इसका जीवन समाप्त हो जाएगा।
  • 3. यदि परिचालन वातावरण में धूल या अन्य मलबा मौजूद है, तो उत्पाद खराब हो सकता है और अपेक्षा से पहले ही उसका सेवा जीवन समाप्त हो सकता है।
    बुशिंग का उपयोग ऐसे वातावरण में न करें जिसमें रसायन, विलायक या डीग्रीजिंग एजेंट हों, जो बुशिंग में लगे तेल को हटा सकते हैं, या पानी में या वैक्यूम में न करें।
    लैम्ब्डा चेन जंग रोधी तेल की परत नहीं चढ़ाई गई है, इसलिए कृपया इसे उच्च तापमान, आर्द्रता और धूल से दूर रखें।
  • 4. डबल-स्ट्रैंड चेन के संबंध में: लैम्ब्डा चेन और लैम्ब्डा आरएस-एचटी चेन (कोटेड और KF श्रृंखला सहित) की अनुप्रस्थ पिच आरएस रोलर चेन से भिन्न होती है।
    कृपया RS स्प्रोकेट के बजाय समर्पित स्प्रोकेट का उपयोग करें।
    आरएस डबल स्ट्रैंड संगत लैम्ब्डा चेन अनुप्रस्थ पिच आरएस रोलर चेन के समान होती है। इसमें RS डबल-स्ट्रैंड स्प्रोकेट का उपयोग किया जा सकता है।
    LMD-2 और LMDS-2 चेन, जिनमें कनेक्टिंग लिंक जैसे कनेक्टिंग पार्ट्स भी शामिल हैं, एक साथ इस्तेमाल नहीं किए जा सकते। चेन बदलते समय, कृपया संगत स्प्रोकेट चुनें।
  • 5. उपकरण में किसी प्रकार के हस्तक्षेप की जाँच करें। बिना चिकनाई वाला चेन के लिए पिन की लंबाई बाहरी और भीतरी प्लेटों की मोटाई और फेल्ट सील के इस्तेमाल पर निर्भर करती है।
    पिन आरएस रोलर चेन की तुलना में लंबे हैं, इसलिए कृपया प्रतिस्थापित करते समय उपकरण के साथ हस्तक्षेप की जांच करें।

उच्च तापमान श्रेणियों में पहनने के जीवनकाल की तुलना (संदर्भ)

रोलर चेन का घिसाव जीवन, चेन की गति, उस पर लगने वाले भार, स्प्रोकेट दांतों की संख्या, स्थिति, वातावरण, तापमान और अन्य स्थितियों के आधार पर भिन्न होता है।
यह चित्र केवल संदर्भ के लिए है।

* लैम्ब्डा चेन का घिसाव जीवन तब समाप्त माना जाता है जब यह चेन की कुल लंबाई के +0.5% तक पहुंच जाता है।

150℃ तापमान सीमा
RS50 आकार (हमारे परीक्षण परिणामों की तुलना में, बिना चिकनाई वाला)

摩耗寿命グラフ

230℃ तापमान सीमा
RS50 आकार (हमारे परीक्षण परिणामों की तुलना में, बिना चिकनाई वाला)

摩耗寿命グラフ
  • नोट: 1. लैम्ब्डा चेन के लिए ऑपरेटिंग तापमान सीमा -10°C से 150°C है।
  • 2. चेन का तापमान परिवेश के तापमान से अधिक हो सकता है। सावधान रहें कि चेन का तापमान ऑपरेटिंग तापमान से अधिक न हो।
  • 3. 150°C और 200°C के बीच के तापमान पर, ट्रांसमिशन क्षमता कैटलॉग मान के 3/4 तक गिर जाएगी। कृपया उस तापमान के लिए उपयुक्त उत्पाद चुनें।
  • 4. 200°C से 230°C से कम तापमान पर, ट्रांसमिशन क्षमता कैटलॉग मान के आधे तक गिर जाएगी। कृपया उस तापमान के लिए उपयुक्त उत्पाद चुनें।
