प्लास्टिक श्रृंखला खुले प्रकार की TKR प्रकार

उत्पाद तस्वीरें
  • जोड़ना
    छोटा/लंबा करना
  • छोटा किया जा सकता है
  • बढ़ाया जा सकता है
  • केबल कैरियर (CABLEVEYOR) जो TKQ प्रकार की तुलना में कम धूल उत्पन्न करता है।
  • - आईएसओ श्रेणी 3 स्वच्छता प्राप्त (आंतरिक परीक्षण परिणामों के आधार पर)।
  • - कम शोर और धूल उत्पादन पर्यावरणीय प्रभाव को कम करने में योगदान देता है।
  • - विशेष विनिर्देश जैसे शुष्क वातावरण विनिर्देश (कम आर्द्रता वातावरण के लिए उपयुक्त) को समायोजित किया जा सकता है।
  • ・अतिरिक्त लंबी यात्रा लंबाई, TKR28H52-EX, 5.94 मीटर के अधिकतम स्ट्रोक के साथ उपलब्ध

बैनर छवि

विशेषताएँ

त्सुबाकी का अनूठा झुकने वाला तंत्र कम धूल उत्पादन, कम शोर और कम कंपन प्राप्त करता है

1. कम धूल उत्पादन

पिनों और पिन छिद्रों के बीच कोई फिसलन नहीं होती है, तथा अत्यधिक घिसाव प्रतिरोधी फिसलन सामग्री के उपयोग से धूल का उत्पादन कम होता है।

TKR20H28

TKR20H28

TKP35H32

TKP35H32

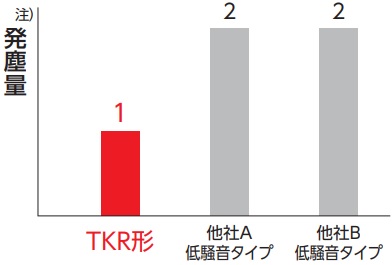

■ धूल उत्पादन विशेषताओं की तुलना

धूल उत्पादन विशेषताओं की तुलना

हमारी परीक्षण स्थितियाँ

・स्थापना की शर्तें: मानक स्थापना (फर्श के साथ)

・यात्रा गति: 120 मीटर/मिनट ※समर्थन: कोई नहीं

नोट: उत्सर्जित धूल की मात्रा एक घन फुट में मौजूद 0.1 माइक्रोन या उससे बड़े कणों की संख्या को दर्शाती है।

2. कम शोर

एक छोटी पिच और एक झुकने वाला तंत्र जो रेजिन के लचीलेपन का उपयोग करता है, कम शोर प्राप्त करता है।

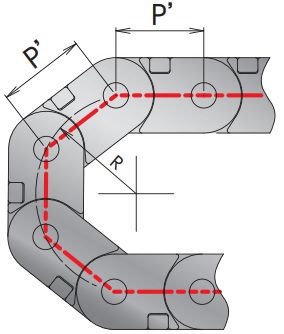

■मुड़ी हुई अवस्था

TKR20H28

टीकेआर प्रकार

TKP35H32

टीकेपी प्रकार

3. कम कंपन

चिकनी झुकाव, जो एक वृत्ताकार चाप के करीब है, चलते समय कम कंपन की अनुमति देता है।

■शोर तुलना

騒音比較

हमारी परीक्षण स्थितियाँ

・स्थापना की शर्तें: मानक स्थापना (फर्श के साथ)

・शोर माप दूरी: 500 मिमी

・चलती गति: 100 मीटर/मिनट

4. बहु-स्तरीय विभाजनों का समर्थन करता है

भंडारण स्थान को कई स्तरों में विभाजित किया जा सकता है, जिससे लेआउट में अधिक लचीलापन मिलता है।

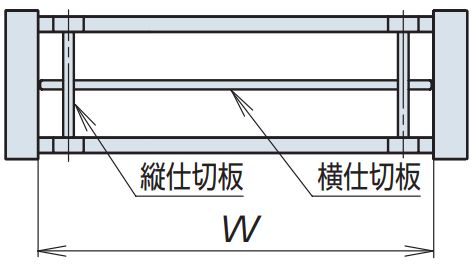

डीएसए प्रकार

डीएसए प्रकार

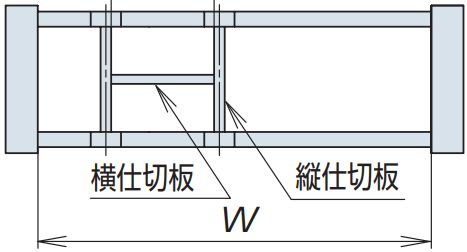

डीएसबी प्रकार

डीएसबी प्रकार

*दो या अधिक ऊर्ध्वाधर विभाजक आवश्यक हैं।

जानकारी

सपोर्ट रोलर्स की स्थापना के बारे में

टीकेआर प्रकार सहायक रोलर्स से सुसज्जित है, जिससे यह लंबी यात्रा लंबाई भी समायोजित कर सकता है।

कृपया नीचे दिए गए लिंक में दी गई जानकारी के अनुसार सपोर्ट रोलर्स स्थापित करें, और सपोर्ट रोलर्स स्थापित होने पर उन्हें अनुमेय भार ग्राफ में उपयोग करें।

सपोर्ट रोलर्स की स्थापना के बारे में

विशेष विनिर्देश

विशेष विनिर्देश जैसे शुष्क वातावरण विनिर्देश (कम आर्द्रता वाले वातावरण के लिए उपयुक्त) को समायोजित किया जा सकता है।

कैटलॉग और निर्देश पुस्तिका

उत्पादों की सूची

*विस्तृत जानकारी देखने के लिए क्लिक करें। सब खोलो सब बंद करो

केबल/नली का अधिकतम बाहरी व्यास 18 मिमी, 20 मिमी (TKR15H22 और बाद में)

केबल/नली का अधिकतम बाहरी व्यास 25 मिमी (TKR20H28 और अधिक)

केबल/नली अधिकतम बाहरी व्यास 25 मिमी (TKR37H28~)

केबल/नली का अधिकतम बाहरी व्यास 36 मिमी (TKR26H40 और अधिक)

केबल/नली का अधिकतम बाहरी व्यास: 45 मिमी, 47 मिमी (TKR28H52 और बाद में)

केबल/नली का अधिकतम बाहरी व्यास: 45 मिमी, 47 मिमी (TKR28H52-EX)
