लॉकिंग स्प्रोकेट
- एक स्प्रोकेट जो बिना चाबी वाले फास्टनर के साथ एकीकृत है।
- पतली आस्तीन का घर्षण इसे बिना चाबी के शाफ्ट से जोड़ने की सुविधा देता है। चरण संरेखण भी आसान है।
- *एस प्रकार: बोल्ट के साथ मजबूत बन्धन, शाफ्ट व्यास की एक विस्तृत श्रृंखला के साथ संगत
- *एन प्रकार: नट के साथ आसान बन्धन, छोटे व्यास शाफ्ट के साथ संगत
विशेषताएँ
- एस प्रकार (लागू चेन आकार: RS35 से RS100)
- *स्थापना (बन्धन) के बाद कोई ढीलापन नहीं होता। चरण संरेखण भी आसान है।
- *बोल्ट को जोड़कर और हटाकर इसे स्थापित करना और हटाना आसान है।
- *प्रणोद की दिशा में "रोकने" की कोई आवश्यकता नहीं।
- एन प्रकार (लागू चेन आकार: RS35 से RS60)
एस प्रकार की विशेषताओं के अतिरिक्त, एन प्रकार में निम्नलिखित विशेषताएं भी हैं: - *एस प्रकार की तुलना में, जिसमें कई बोल्टों से कसना पड़ता है, शाफ्ट को केवल नट कस कर आसानी से बांधा जा सकता है। इसे आसानी से हटाया और ठीक से एडजस्ट करने के लिए दोबारा जोड़ा भी जा सकता है।
- * न्यूनतम 7 मिमी से अधिकतम 28 मिमी तक के मानकीकृत शाफ्ट व्यास हमें आवश्यकताओं की एक विस्तृत श्रृंखला को पूरा करने की अनुमति देते हैं।
- *श्रृंखला के अधिकतम अनुमेय भार ध्यान में रखते हुए शक्ति की गणना की गई है, जिसके परिणामस्वरूप एक कॉम्पैक्ट डिजाइन प्राप्त हुआ है जो यथासंभव अपव्यय को समाप्त करता है।
नोट: स्प्रोकेट विनिर्देशों का चयन करते समय
- आपको एक ऐसा स्प्रोकेट चुनना होगा जो आपके ऑपरेटिंग वातावरण और आपके द्वारा उपयोग की जा रही चेन की विशिष्टताओं के अनुकूल हो। विवरण के लिए, कृपया विभिन्न चेन और स्प्रोकेट के लिए संगतता चार्ट देखें।
यदि आपको स्टील या सतह उपचार आदि के अलावा किसी अन्य सामग्री की आवश्यकता है, तो कृपया हमसे संपर्क करें क्योंकि यह एक विशेष ऑर्डर आइटम होगा।उपयोग के लिए सावधानियां
स्प्रोकेट लॉक करने पर विचार करते समय कृपया निम्नलिखित बिंदुओं की जांच करें।
- * स्वीकार्य संचरण टॉर्क
सुनिश्चित करें कि आप ऐसा लोड टॉर्क चुनें जो आयाम तालिका में दर्शाए गए ट्रांसमिशन टॉर्क के बराबर या उससे कम हो। - *बोर सहनशीलता और सतह खुरदरापन
शाफ्ट व्यास सहिष्णुता h8 होनी चाहिए और शाफ्ट सतह खुरदरापन Ra3.2 होना चाहिए। - * कुंजी नाली शाफ्ट और डी-आकार के शाफ्ट पर माउंटिंग
जब किसी ऐसे शाफ्ट पर माउंट किया जाता है जिसमें पहले से ही एक कीवे होता है, जैसे कि मोटर शाफ्ट, या डी-आकार का शाफ्ट, तो स्वीकार्य टॉर्क 10% कम हो जाएगा। - *पॉलिश किए गए स्टील बार से जुड़ाव
जब इसे गारंटीकृत यांत्रिक गुणों (खींची गई सामग्री के आयाम स्वीकार्य व्यास वर्ग 8 से 10) के साथ पॉलिश किए गए स्टील बार से जोड़ा जाता है, तो स्वीकार्य टॉर्क 10% कम हो जाएगा। - *शाफ्ट सामग्री
कृपया S35C या उससे ऊपर की ठोस शाफ्ट सामग्री का उपयोग करें। - *उपयोग तापमान सीमा
-20℃ से 200℃ - *कसते समय
बोल्ट और नट को कसते समय हमेशा टॉर्क रिंच का उपयोग करें और उन्हें निर्दिष्ट कसने वाले टॉर्क तक पूरी तरह से कसें।
कृपया स्थापित करते समय उत्पाद के साथ आए निर्देश पुस्तिका पढ़ें।
बन्धन सिद्धांत
एस-प्रकार बन्धन सिद्धांत

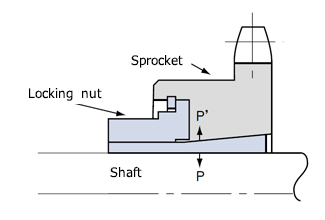

एन-प्रकार बन्धन सिद्धांत
स्प्रोकेट का आंतरिक व्यास और लॉक स्लीव का बाहरी व्यास पतला होता है, और जब बन्धन बोल्ट (बन्धन नट) को कस दिया जाता है, तो स्प्रोकेट पतली सतह के साथ फिसलता है।
इस समय, वेज क्रिया द्वारा रेडियल बल P और P' उत्पन्न होते हैं, जो शाफ्ट और टेपर्ड ग्रूव की आंतरिक सतह को एक साथ दबाते हैं, और घर्षण बल स्प्रोकेट और शाफ्ट को एक साथ कसकर बांध देता है।
एस-प्रकार संरचना और आस्तीन माउंटिंग प्रारूप
स्लीव माउंटिंग प्रकार पर नोट्स
- ・RS35-1B19TQ-S33_ _ _
- ・RS40-1B15TQ-S33_ _ _
*उपर्युक्त उत्पाद केवल प्रकार A में उपलब्ध है। प्रकार B संगत नहीं है क्योंकि यह श्रृंखला में हस्तक्षेप करता है।
एन प्रकार उपस्थिति और आस्तीन माउंटिंग प्रारूप
कैटलॉग और निर्देश पुस्तिका
मॉडल संख्या प्रदर्शन उदाहरण
लॉक स्प्रोकेट S प्रकार
| RS40 | - | 1 | B | 21T | Q | - | S4 | 8 | 25 | A |
| ｜ आकार |
｜ तारों की संख्या |
｜ ｜ ｜ |
｜ दांतों की संख्या |
｜ ｜ ｜ |
｜ आस्तीन फ्रेम संख्या |
｜ ｜ ｜ |
｜ शाफ्ट छेद व्यास मिमी |
｜ माउन्टिंग का प्रकार ए या बी |
||
| हब प्रकार |
दाँत की नोक सख्त करना कोई नहीं: दाँत की नोक सख्त नहीं होती प्रश्न: कठोर दांत |
कसने वाले बोल्टों की संख्या | ||||||||
लॉक स्प्रोकेट एन प्रकार
| RS40 | - | 1 | B | 21T | Q | - | N4 | 18 | A |
| ｜ आकार |
｜ तारों की संख्या |
｜ ｜ ｜ |
｜ दांतों की संख्या |
｜ ｜ ｜ |
｜ आस्तीन फ्रेम संख्या |
｜ शाफ्ट छेद व्यास मिमी |
｜ माउन्टिंग का प्रकार ए या बी |
||
| हब प्रकार |
दाँत की नोक सख्त करना कोई नहीं: दाँत की नोक सख्त नहीं होती प्रश्न: कठोर दांत |
||||||||
उत्पादों की सूची
*विस्तृत जानकारी प्रदर्शित करने के लिए क्लिक करें।
| आकार | प्रकार | |||
|---|---|---|---|---|
| एस प्रकार | N- प्रकार | |||
 |
 |
|||
| मूल मॉडल संख्या | दांतों की संख्या सीमा | मूल मॉडल संख्या | दांतों की संख्या सीमा | |
| RS35 | RS35-1B□TQ-S○○○○● | 15T ～ 40T |
RS35-1B□TQ-N○○○● | 12T ～ 40T |
| RS40 | RS40-1B□TQ-S○○○○● | 14T ～ 40T |
RS40-1B□TQ-N○○○● | 11T ～ 40T |
| RS50 | RS50-1B□T■-S○○○○● | 14T ～ 40T |
RS50-1B□TQ-N○○○● | 11T ～ 25T |
| RS60 | RS60-1B□T■-S○○○○● | 12T ～ 40T |
RS60-1B□TQ-N○○○● | 9T ～ 25T |
| RS80 | RS80-1B□T■-S○○○○● | 12T ～ 35T |
--- | |
| RS100 | RS100-1B□T■-S○○○○● | 13T ～ 21T |
--- | |
