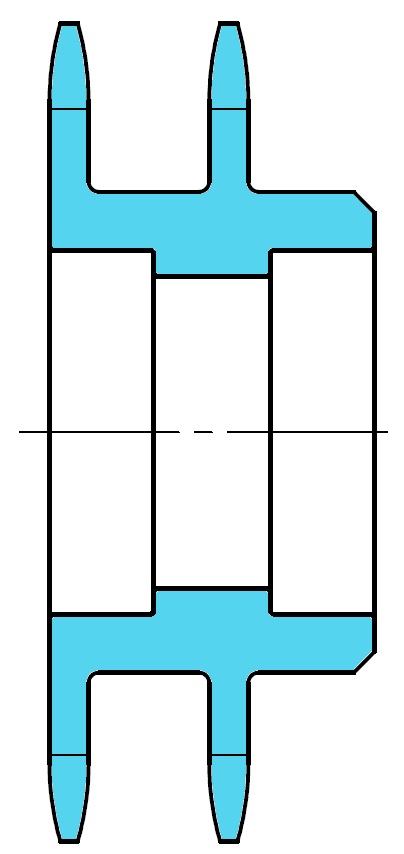

डबल प्लस चेन और सेंटर रोलर चेन के लिए फ़िट बोर्स BR प्रकार के स्प्रोकेट
- फ़िट बोर्स बीआर प्रकार एक स्प्रोकेट है जिसमें बीयरिंग लगाने के लिए छेद होते हैं।
- बियरिंग स्थापित करते समय किसी अतिरिक्त कार्य की आवश्यकता नहीं होती है।
(बेयरिंग शामिल नहीं) - कन्वेयर चेन आदि के लिए संचालित स्प्रोकेट या आइडलर स्प्रोकेट के रूप में इस्तेमाल किया जा सकता है।
- आकार स्टील: RF2030VRP से RF2080VRP
कैटलॉग और निर्देश पुस्तिका
विशेषताएँ
- - एक लाइनअप जो आपको डीप ग्रूव बॉल बेयरिंग से चुनने की अनुमति देता है, जो रोलिंग बेयरिंग का सबसे अधिक प्रतिनिधि है।
- ・मॉडल नंबर का उपयोग बेयरिंग को माउंट करने के लिए आवश्यक छेद प्रसंस्करण को निर्दिष्ट करने के लिए किया जा सकता है।
- - थकाऊ ड्राइंग निर्माण और अतिरिक्त कार्य की व्यवस्था करने की आवश्यकता को समाप्त करता है।
- - आवास छेद ठीक से तैयार किया गया है, ताकि आप उत्पाद आने के बाद एक असर डाल सकें और इसका उपयोग कर सकें।
*बेयरिंग शामिल नहीं है
उपयोग उदाहरण
चालित स्प्रोकेट
- *जब दो या अधिक चेन वाले उपकरण का उपयोग किया जाता है और संचालित स्प्रोकेट को कुंजीबद्ध किया जाता है, तो स्प्रोकेट के दांतों और कुंजी खांचे के चरण को सटीक रूप से मशीनीकृत किया जाना चाहिए।
एक ही अक्ष पर स्थित स्प्रोकेटों की दांत सतहों पर घिसाव की मात्रा में भिन्नता हो सकती है। - बीयरिंग के साथ स्प्रोकेट का उपयोग करने से, कीवे मशीनिंग की आवश्यकता नहीं होती है, आप चरण के बारे में चिंता किए बिना इसका उपयोग कर सकते हैं, और स्थापना भी आसान है।
- *चूंकि इसमें इन्सर्ट बेयरिंग यूनिट का उपयोग करने की आवश्यकता नहीं है, इसलिए डिवाइस को कॉम्पैक्ट बनाया जा सकता है।
आइडलर स्प्रोकेट
- *आइडलर स्प्रोकेट ट्रांसमिशन भाग होते हैं जो चेन द्वारा संचालित होने पर घूमते हैं।
यह चेन के ढीलेपन को समायोजित करता है, स्थिर घूर्णन को प्रसारित करता है, तथा सामान्य चेन संचरण को बनाए रखता है।
चेन में अत्यधिक ढीलापन कंपन और शोर पैदा कर सकता है, तथा स्प्रोकेट के साथ खराब जुड़ाव पैदा कर सकता है, जिससे चेन का सुचारू संचरण बाधित हो सकता है।
शाफ्ट की दूरी लंबी होने पर ढीलेपन को रोकता है
बहु-शाफ्ट ड्राइव के लिए मध्यवर्ती आइडलर
जब चेन वाइंडिंग कोण अपर्याप्त हो
स्प्रोकेट चुनते समय ध्यान देने योग्य महत्वपूर्ण बिंदु
फ़िट बोर्स बीआर प्रकार का उपयोग करने पर विचार करते समय कृपया निम्नलिखित सावधानियों को पढ़ें।
बियरिंग जीवन की गणना निम्नलिखित स्थितियों पर आधारित है, इसलिए कृपया इन्हें संदर्भ के रूप में उपयोग करें।
यह माना जाता है कि क्षैतिज संवहन लेआउट में संचालित स्प्रोकेट पर बीयरिंग का उपयोग किया जाएगा।
- ・संदेश गति:
30मी/मिनट
·भार:
संलग्नक के साथ कन्वेयर श्रृंखला के अधिकतम अनुमेय भार आधा
・प्रयुक्त बियरिंग्स:
गहरी नाली बॉल बेयरिंग
* गणना JIS B 1518 में निर्दिष्ट मूल रेटिंग जीवन (L10) पर आधारित है।
बुनियादी गतिशील लोड रेटिंग की गणना घरेलू असर निर्माताओं के मूल्यों के आधार पर की जाती है, यह मानते हुए कि कोई अक्षीय भार लागू नहीं होता है।
C: मूल गतिशील लोड रेटिंग [N]
P: गतिशील समतुल्य भार [N]
n: घूर्णन गति [r/min]
क्षैतिज परिवहन की छवि
संचालित शाफ्ट को डिवाइस की ओर स्थिर करें।
*मूल स्थैतिक लोड रेटिंग के लिए सुरक्षा कारक मुख्य आयाम सूची में सूचीबद्ध है।
उपयोग के लिए सावधानियां
स्थापना के बारे में
*आवास छेद सहिष्णुता H7 खत्म है।
हम अनुशंसा करते हैं कि शाफ्ट का डिज़ाइन JIS मानकों के अनुरूप हो।
[संदर्भ] JIS B 1566 से, "रेडियल बियरिंग के लिए सामान्यतः प्रयुक्त शाफ्ट की सहनशीलता श्रेणी वर्ग"
शाफ्ट व्यास Φ10 से Φ17: js5 शाफ्ट व्यास Φ20 से Φ70: k5
शाफ्ट की ताकत अनुप्रयोग के आधार पर अलग-अलग होगी, इसलिए कृपया इसे सामान्य मशीन डिजाइन के आधार पर निर्धारित करें।
*बेयरिंग को मजबूती से बांधें ताकि वह हिले नहीं।
स्थापना विधियों के उदाहरणों में कॉलर, अंत प्लेट, रिटेनिंग रिंग आदि का उपयोग करके फिक्सिंग शामिल है।
*यदि बेयरिंग के आंतरिक रेस और बाहरी रेस दोनों रिंग ढीला फिट हैं, तो उन्हें इस तरह से क्लैंप करें कि वे बेयरिंग को सैंडविच कर दें, जैसा कि "कॉलर + एंड प्लेट" आरेख में दिखाया गया है।
रंग
कॉलर + अंत प्लेट
रिटेनिंग रिंग
परिचालन तापमान
*स्प्रोकेट के लिए प्रचालन तापमान सीमा -10 से 150°C है।
कृपया बेयरिंग के प्रचालन तापमान सीमा के संबंध में बेयरिंग निर्माता से जांच लें।
स्नेहन
* स्प्रोकेट पर हमेशा तेल या ग्रीस लगाएं।
*उच्च तापमान पर स्नेहन के बारे में जानकारी के लिए, कृपया अलग कैटलॉग "ड्राइव चेन और स्प्रोकेट" या "छोटे आकार की कन्वेयर चेन और स्प्रोकेट" देखें।
*कृपया बीयरिंगों का जीवनकाल बढ़ाने के लिए उन्हें लुब्रिकेट करें।
यदि ग्रीस के खराब होने के कारण खराब स्नेहन होता है, तो जीवनकाल काफी कम हो जाएगा।
मॉडल संख्या प्रदर्शन उदाहरण
डबल प्लस चेन और सेंटर रोलर चेन के लिए स्प्रोकेट
| RF2060VRP-10T | - | BR001 | - | H | 06007 | W | N | - | K | ||||||||||||||
| ｜ मुख्य इकाई मॉडल संख्या |
｜ (1) आकार |
｜ ｜ ｜ |
｜ (3) "0" + असर संख्या |
｜ ｜ ｜ |
｜ (5) कोई बियरिंग स्थापित नहीं है |
｜ (6) सतह उपचार |
|||||||||||||||||
| (2) आवास छेद सहिष्णुता | (4) तारों की संख्या | ||||||||||||||||||||||
|
|||||||||||||||||||||||
उत्पादों की सूची
*विस्तृत जानकारी प्रदर्शित करने के लिए क्लिक करें।
| आकार | मूल मॉडल संख्या | दांतों की संख्या |
|---|---|---|
| RF2030 | RF2030VRP-10T■-BR001-H0□□□□WN | 10T |
| RF2040 | RF2040VRP-10T■-BR001-H0□□□□WN | |
| RF2050 | RF2050VRP-10T■-BR001-H0□□□□WN | |
| RF2060 | RF2060VRP-10T■-BR001-H0□□□□WN | |
| RF2080 | RF2080VRP-10T■-BR001-H0□□□□WN |
