लिनी-पावर जैक JWB (बॉल स्क्रू प्रकार)
- जेडब्ल्यूबी (बॉल स्क्रू टाइप) एक उच्च प्रदर्शन वाला स्क्रू जैक है जो मध्यम गति अनुप्रयोगों के लिए उपयुक्त है।
- इसके मुख्य घटक हैं परिशुद्धता बॉल स्क्रू और उच्च परिशुद्धता वर्म गियर।
- मध्यम गति अनुप्रयोगों के लिए डिज़ाइन किया गया, बॉल स्क्रू का उपयोग उच्च दक्षता और लंबा जीवन प्रदान करता है।
विशेषताएँ
-
-उच्च दक्षता
बॉल स्क्रू उच्च दक्षता प्रदान करता है और छोटे ड्राइव स्रोत के साथ बड़ा थ्रस्ट उत्पन्न करता है।
-
・उच्च गति
समलम्बाकार स्क्रू प्रकारों की तुलना में, स्क्रू की बढ़ी हुई दक्षता उच्च गति पर सुचारू संचालन की अनुमति देती है।
-
-लंबा जीवनकाल
अत्यधिक विश्वसनीय बॉल स्क्रू का उपयोग किया जाता है, जिससे पूर्वानुमानित चलने वाला जीवन मिलता है और लंबी सेवा जीवन सुनिश्चित होता है।
*इसमें स्व-लॉकिंग तंत्र नहीं है, इसलिए ब्रेक की आवश्यकता होती है।

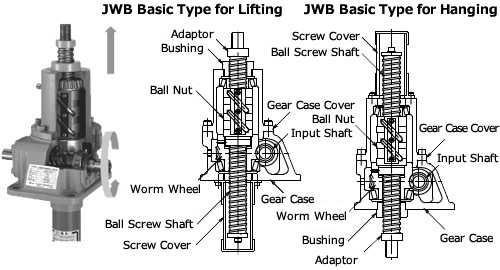

मूल विनिर्देश संरचना

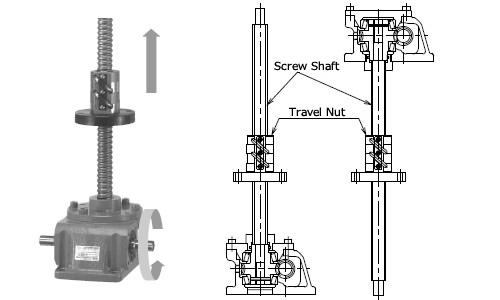

यात्रा नट संरचना
मानक मॉडल सूची
・मूल क्षमता
| फ़्रेम नं. | मूल क्षमता kN {tf} | कृमि न्यूनीकरण अनुपात | |
|---|---|---|---|
| H | L | ||
| 005 | 4.90 {0.5} | 5 | 20 |
| 010 | 9.80 {1} | 5 | 20 |
| 025 | 24.5 {2.5} | 6 | 24 |
| 050 | 49.0 {5} | 6 | 24 |
| 100 | 98.0 {10} | 8 | 24 |
| 150 | 147 {15} | 8 | 24 |
| 200 | 196 {20} | 8 | 24 |
| 300 | 294 {30} | 10 2/3 | 32 |
| 500 | 490 {50} | 10 2/3 | 32 |
| 750 | 735 {75} | 10 2/3 | 32 |
| 1000 | 980 {100} | 12 | 30 |
·आघात
| फ़्रेम नं. | 5 | 10 | 25 | 50 | 100 | 150 | 200 | 300 | 500 | 750 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 200 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 300 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 400 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 500 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 600 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 800 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 1000 | △ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 1200 | - | △ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 1500 | - | - | △ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 2000 | - | - | - | △ | △ | △ | ○ | △ | △ | △ | △ |
- ○: मानक उत्पाद, △: ऑर्डर पर निर्मित, - ब्रांड उपयोग की शर्तों के अनुसार निर्मित होते हैं। अधिक जानकारी के लिए कृपया हमसे संपर्क करें।
- फ्रेम संख्या JWB300 और उससे ऊपर के लिए ट्रैवलिंग नट विनिर्देशों का निर्माण केस-दर-केस आधार पर किया जाएगा।
- *JWB750 और 1000 प्रकार के उत्पादन के लिए उपयोग की शर्तों की पुष्टि आवश्यक है।
कैटलॉग और निर्देश पुस्तिका
मॉडल संख्या प्रदर्शन उदाहरण
| JW | B | 050 | U | S | H | 10 | U |
| ｜ श्रृंखला का नाम लिनी-पावर जैकर |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ मूल क्षमता 005: 4.90kN{0.5tf} 010: 9.80kN{1tf} 025: 24.5kN{2.5tf} 050: 49.0kN{5tf} 100: 98.0kN{10tf} 150: 147kN{15tf} 200: 196kN{20tf} |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ वर्म अवनमन अनुपात L, H वास्तविक अवनमन अनुपात के लिए कृपया विस्तृत जानकारी देखें। |
｜ नामित स्ट्रोक 1: 100 मिमी 2: 200 मिमी 3: 300 मिमी 4: 400 मिमी 5: 500 मिमी 6: 600 मिमी 8: 800 मिमी 10: 1000 मिमी 12: 1200 मिमी 15: 1500 मिमी 20: 2000 मिमी |
｜ फ्लैंज माउंटिंग दिशा *यह संकेतन केवल यात्रा नट विनिर्देशों के लिए आवश्यक है। |
| स्क्रू विनिर्देश एस: मूल रूप एम: एंटी-रोटेशन विनिर्देश R: ट्रैवलिंग नट विनिर्देश |
|||||||
| स्क्रू प्रकार B: बॉल स्क्रू |
माउंटिंग आकार U: पुश अप के लिए D: फांसी के लिए |
||||||
■ त्सुबाकी मॉडल नंबर नेविगेशन
स्क्रू प्रकार
एम: समलम्बाकार पेंच प्रकार।
बी: बॉल स्क्रू प्रकार.
एच: उच्च लीड बॉल स्क्रू प्रकार।
मूल क्षमता
यह वह मूल क्षमता है जिसे जैक बॉडी संभाल सकती है।
माउंटिंग आकार
यू: इस प्रकार में मुख्य बॉडी माउंटिंग बेस के विपरीत दिशा में एक स्क्रू शाफ्ट होता है।
डी: इस प्रकार में मुख्य बॉडी माउंटिंग बेस की ओर से निकला हुआ एक स्क्रू शाफ्ट होता है।
स्क्रू विनिर्देश
एस: यह मूल रूप है जिसमें स्क्रू शाफ्ट चलता है।
एम: वह मूल रूप जिसमें स्क्रू शाफ्ट चलता है।
स्क्रू शाफ्ट में घूर्णन-रोधी कार्य होता है।
R: स्क्रू शाफ्ट घूमता है और नट चलता है।
कृमि न्यूनीकरण अनुपात
कृमि कम करने वाले का न्यूनीकरण अनुपात.
कृपया प्रत्येक मॉडल के कमी अनुपात मूल्यों के लिए विस्तृत जानकारी देखें।
आघात
थ्रेडेड शाफ्ट या ट्रैवलिंग नट की यात्रा दूरी।
फ्लैंज माउंटिंग दिशा
यात्रा नट प्रकारों के लिए, निर्दिष्ट करें कि माउंटिंग फ्लैंज नट के किस तरफ होना चाहिए।
U: ऊपरी भाग
डी: निचला भाग
विकल्प प्रतीक
जे: यह अकॉर्डियन धौंकनी के साथ आता है।
बी: रॉड के सिरा संयोजन के साथ आता है।
I: I-आकार की सिरा संयोजन के साथ आता है।
एम: टेबल के आकार की सिरा संयोजन के साथ आता है।
सी: क्लीविस फिटिंग के साथ आता है।
Y: एक यांत्रिक काउंटर के साथ एक सीमा स्विच।
K2: दो अंतर्निर्मित माइक्रोस्विच स्ट्रोक स्थिति का पता लगाते हैं।
K4: चार अंतर्निर्मित माइक्रोस्विच से सुसज्जित जो स्ट्रोक स्थिति का पता लगाते हैं।
पी: एक पोटेंशियोमीटर से सुसज्जित जो स्ट्रोक की स्थिति का पता लगाता है।
आर: एक रोटरी एनकोडर से सुसज्जित जो स्ट्रोक मूवमेंट सिग्नल आउटपुट करता है।
E: तीन-चरण ब्रेक मोटर के साथ आता है।
बिजली की आपूर्ति 200/200/220V 50/60/60Hz का समर्थन करती है।
ईवी: ब्रेक के साथ तीन-चरण मोटर के साथ आता है।
बिजली की आपूर्ति 400/400/440V 50/60/60Hz का समर्थन करती है।
G1: ब्रेक के साथ तीन-चरण गियर मोटर से सुसज्जित, कमी अनुपात 1/5 है।
बिजली की आपूर्ति 200/200/220V 50/60/60Hz का समर्थन करती है।
G2: ब्रेक के साथ तीन-चरण गियर मोटर से सुसज्जित, कमी अनुपात 1/10 है।
बिजली की आपूर्ति 200/200/220V 50/60/60Hz का समर्थन करती है।
उत्पाद मॉडल संख्या सूची
*विस्तृत जानकारी देखने के लिए मॉडल नंबर पर क्लिक करें। सभी खोलेंसभी बंद करें
मूल क्षमता फ़्रेम संख्या "005" 4.90kN {0.5tf} (मॉडल संख्या JWB005~)
मूल क्षमता फ़्रेम संख्या "010" 9.80kN {1tf} (मॉडल संख्या JWB010~)
मूल क्षमता फ़्रेम संख्या "025" 24.5kN {2.5tf} (मॉडल संख्या JWB025~)
मूल क्षमता फ्रेम संख्या "050" 49.0kN {5tf} (मॉडल संख्या JWB050~)
मूल क्षमता फ्रेम संख्या "100" 98.0kN {10tf} (मॉडल संख्या JWB100~)
मूल क्षमता फ़्रेम संख्या "150" 147kN {15tf} (मॉडल संख्या JWB150~)
मूल क्षमता फ़्रेम संख्या "200" 196kN {20tf} (मॉडल संख्या JWB200~)
