ज़िप चेन लिफ्टर
- ज़िप चेन तंत्र के साथ कैंची लिफ्टर
- यह एक क्रांतिकारी लिफ्टर है जो अभूतपूर्व उच्च गति लिफ्टिंग हासिल करता है।
- ज़िप चेन लिफ्टर एक टेबल-प्रकार का लिफ्टर है जो टेबलटॉप को सीधे ऊपर उठाने के लिए ज़िप चेन उपयोग करता है।
- हाइड्रोलिक सिस्टम की तुलना में, यह 3 से 10 गुना तेज़ी से ऊपर-नीचे हो सकता है। यह उच्च-आवृत्ति संचालन के लिए भी उपयुक्त है और 50% तक ऊर्जा बचत प्राप्त कर सकता है।
ज़िप चेन क्या है?
- उच्च गति, उच्च आवृत्ति संचालन
- बहु-बिंदु स्टॉप फ़ंक्शन
- अब तक का सबसे अधिक स्थान बचाने वाला
ज़िप चेन हमारी कंपनी द्वारा विशेष रूप से विकसित एक चेन है, जिसमें दो चेन एक ज़िपर की तरह आपस में जुड़कर एक मजबूत स्तंभ बनाती हैं जिसे धकेला और खींचा जा सकता है।
त्सुबाकी ज़िप चेन एक्ट्यूएटर एक व्यावसायिक रैखिक एक्ट्यूएटर है जो इस चेन का उपयोग करता है।
पारंपरिक वायवीय और हाइड्रोलिक सिलेंडरों की तुलना में, इनमें कई विशेषताएं हैं, जिनमें पर्यावरण मित्रता भी शामिल है, जैसे कि स्थान की बचत, उच्च गति और उच्च आवृत्ति संचालन, बहु-बिंदु रोक कार्य, उच्च रोक सटीकता और स्थापना दिशा की स्वतंत्रता, और इनका उपयोग छोटे एक्ट्यूएटर्स से लेकर बड़े लिफ्टर्स तक के अनुप्रयोगों की एक विस्तृत श्रृंखला में किया जाता है।
वीडियो सामग्री
ज़िप चेन और स्प्रोकेट जुड़ाव
ज़िप चेन टेबलटॉप को ऊपर उठाती है
1,000 किग्रा प्रकार
500 किग्रा 7 मीटर दूरबीन प्रकार
विशेषताएँ
अन्य संगठनों के साथ तुलना
| रफ़्तार | उच्च आवृत्ति | रोकने की सटीकता | अपेक्षित जीवनकाल | |
|---|---|---|---|---|
| ज़िप चेन लिफ्टर | ◎ | ◎ | ◎ | ◎ |
| इलेक्ट्रिक स्क्रू लिफ्टर | × | × | ○ | × |
| हाइड्रोलिक लिफ्टर | × | × | × | × |
त्सुबाकी की अनूठी श्रृंखला प्रौद्योगिकी उत्कृष्ट प्रदर्शन प्राप्त करना संभव बनाती है
हाइड्रोलिक गति से 2.5 गुना तेज
100 मीटर/मिनट की अधिकतम उठाने की गति के साथ उच्च गति संचालन प्राप्त करता है।
यह तंत्र शीर्ष प्लेट को स्थिर गति से सीधे ऊपर धकेलता है, इसलिए इसे मोटर की घूर्णन गति के समानुपातिक स्थिर गति से ऊपर उठाया और नीचे किया जा सकता है। कई इकाइयों का समकालिक संचालन भी संभव है।
ज़िप चेन लिफ्टर
संपूर्ण स्ट्रोक रेंज में स्थिर गति
हाइड्रोलिक लिफ्टर
हाइड्रोलिक सिलेंडर टेबलटॉप को ऊपर उठाने और नीचे करने के लिए तिरछे फैलता और सिकुड़ता है, जिससे गति में परिवर्तन होता है।
उच्च आवृत्ति हाइड्रोलिक प्रकार का 4.5 गुना
ज़िप चेन लिफ्टर हाइड्रोलिक लिफ्टर्स के समान है, क्योंकि यह अधिक बार संचालित होता है।
हाइड्रोलिक इकाई की टैंक क्षमता बढ़ाने की कोई आवश्यकता नहीं है।
इसके अलावा, यह प्रति मिनट एक से अधिक चक्र प्राप्त कर सकता है, जो हाइड्रोलिक या अन्य तरीकों से संभव नहीं है।
इसके अलावा, कई स्टॉप के साथ निरंतर संचालन भी संभव है।

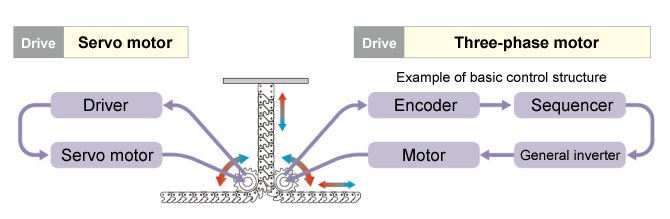

रोकने की सटीकता: हाइड्रोलिक प्रकार को बीच में रोकने में कठिनाई होती है
ज़िप चेन लिफ्टर का सरल नियंत्रण विन्यास बहु-बिंदु रोक और बहु-चरण स्थिति को प्राप्त करना आसान बनाता है।
अपेक्षित जीवनकाल: हाइड्रोलिक प्रकार से 10 गुना अधिक
ज़िप चेन लिफ्टर में एक ऐसी प्रणाली होती है जो सीधे ऊपरी प्लेट को ऊपर धकेलती है, जिससे कब्ज़ों और रोलर्स पर भार कम पड़ता है, तथा एक मिलियन से अधिक स्ट्रोक का लम्बा जीवन प्राप्त होता है।
विनिर्देश
- ・स्वीकार्य लोडिंग द्रव्यमान: 1,000 किग्रा/50 किग्रा
- ・स्ट्रोक: 1,000 मिमी/1,600 मिमी/300 मिमी/500 मिमी
- ・ड्राइव यूनिट: तीन-चरण मोटर/सर्वो मोटर के साथ
- ・पैंटोग्राफ चरणों की संख्या: 1 चरण/2 चरण
कैटलॉग और निर्देश पुस्तिका
मॉडल संख्या प्रदर्शन
| ZSL | 1000 | L | 10 | G | 1 | - | T6 |
| ｜ ｜ ज़िप चेन लिफ्टर |
｜ स्वीकार्य लोडिंग द्रव्यमान 1000: 1000किग्रा 0050: 50 किग्रा |
｜ रफ़्तार एस: 6 मीटर/मिनट तक एल: 6 से 12 मीटर/मिनट एम: 12-मी/मिनट |
｜ आघात 10: 1000 मिमी 16: 1600 मिमी 03: 300 मिमी 05: 500 मिमी |
｜ ड्राइव यूनिट G: तीन-चरण मोटर के साथ K: सर्वो मोटर के साथ |
｜ पैंटोग्राफ चरणों की संख्या 1: 1 चरण 2: 2 कदम |
｜ विकल्प विवरण के लिए नीचे देखें |
|
उत्पाद मॉडल संख्या नेविगेशन
स्वीकार्य लोडिंग द्रव्यमान
भार का स्वीकार्य वजन.
रफ़्तार
यह प्रतीक उठाने की गति को दर्शाता है।
कृपया प्रत्येक मॉडल के गति मानों के लिए विस्तृत जानकारी देखें।
आघात
वह दूरी जिसे बढ़ाया या घटाया जा सकता है।
ड्राइव यूनिट
G: तीन-चरण मोटर के साथ आता है।
K: यह एक सर्वो मोटर के साथ आता है।
पैंटोग्राफ चरणों की संख्या
यह 1:1 स्टेज पैन्टोग्राफ प्रकार है।
2: दो-चरणीय पेंटोग्राफ प्रकार.
विकल्प प्रतीक
जे: धौंकनी को छेद से जोड़ा जाता है।
टी6, टी8: टेबल की ऊपरी सतह पर एक फिक्सिंग सीट और टैप किए गए छेद प्रदान किए जाते हैं।
(T6: 6 टैप, T8: 8 टैप)
V: बिजली आपूर्ति वोल्टेज दोगुना हो गया है।
E: मोटर के पीछे एक रोटरी एनकोडर जुड़ा होता है।
उत्पाद मॉडल सूची [मानक विनिर्देश]
*विस्तृत जानकारी प्रदर्शित करने के लिए मॉडल नंबर पर क्लिक करें।
| स्वीकार्य लोडिंग द्रव्यमान किलोग्राम |
आघात मिमी |
ड्राइव यूनिट | रफ़्तार | ||
|---|---|---|---|---|---|
| 12～m/min | 6～12m/min | ～6m/min | |||
| 1000 | 1000 | जी (तीन-चरण मोटर के साथ) | --- | ZSL1000L10G1 | ZSL1000S10G1 |
| 1600 | --- | ZSL1000L16G2 | ZSL1000S16G2 | ||
| 50 | 300 | --- | --- | ZSL0050S03G1 | |
| 500 | --- | --- | ZSL0050S05G2 | ||
| 1000 | 1000 | K (सर्वो मोटर के साथ) | ZSL1000M10K1 | --- | --- |
| 1600 | ZSL1000M16K2 | --- | --- | ||
| 50 | 300 | ZSL0050M03K1 | --- | --- | |
| 500 | ZSL0050M05K2 | --- | --- | ||
विकल्प
पूर्ण-परिधि धौंकनी [विकल्प कोड: J]
- एक पूर्ण-परिधि धौंकनी जो ज़िप चेन लिफ्टर बॉडी में पिंचिंग को रोकती है।
*विशेष विभाजन प्रकार भी उपलब्ध हैं, इसलिए कृपया विवरण के लिए हमसे संपर्क करें।

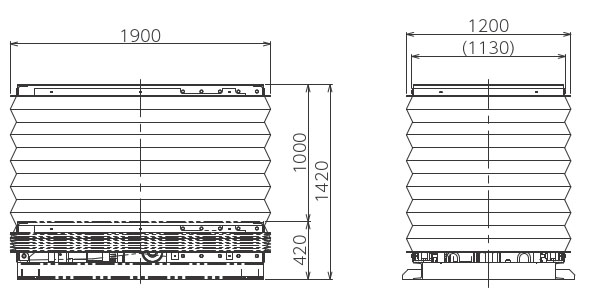

| स्ट्रोक 1000 मिमी अनुमानित द्रव्यमान: 35 किग्रा | स्ट्रोक 1600 मिमी अनुमानित द्रव्यमान: 40 किग्रा |
|---|---|
|
|
|

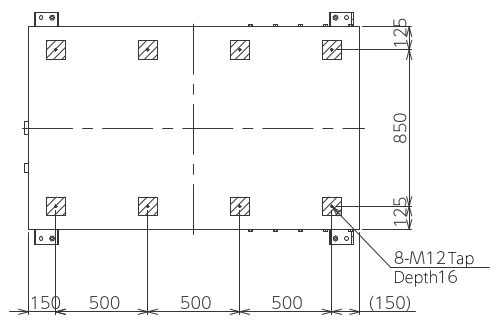

टैप सीट [विकल्प कोड: T6, T8]
- टेबल की ऊपरी सतह पर एक फिक्सिंग सीट और टैप किए गए छेद प्रदान किए गए हैं।
| 6 टैप: T6 | 8 टैप: T8 | टैप विवरण: T8 |
|---|---|---|
|
|
|
 |
मोटर वोल्टेज 400V वर्ग [विकल्प कोड: V]
・ड्राइव मोटर वोल्टेज को 400V वर्ग में बदलें।
संगत आकार: ZSL1000□□□G, ZSL1000M□□K, ZSL0050S□□G

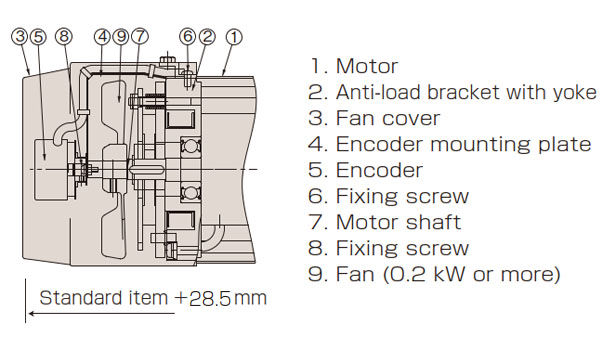

रोटरी एनकोडर के साथ [विकल्प कोड: E]
- एक रोटरी एनकोडर को तीन-चरण मोटर के गैर-लोड पक्ष के शाफ्ट छोर पर स्थापित किया जा सकता है, जिससे मोटर रोटेशन सिग्नल को आउटपुट किया जा सकता है।
संगत आकार: ZSL1000□□□G□
विशेषताएँ
・नियंत्रणीयता
रिड्यूसर से एक खुला कलेक्टर आउटपुट सिग्नल निकाला जा सकता है, जिससे विभिन्न प्रकार के ऑपरेशन संभव हो सकते हैं।
·कॉम्पैक्ट
मोटर शाफ्ट और रोटरी एनकोडर को कपलिंग से जोड़ने की कोई आवश्यकता नहीं है।
·लागत में कमी
पारंपरिक पृथक स्थापनाओं की तुलना में, इसमें कपलिंग, बेस प्लेट या समतलीकरण कार्य की आवश्यकता नहीं होती है।
रोटरी एनकोडर विनिर्देश
| बिजली आपूर्ति वोल्टेज | DC4.5～30V |
|---|---|
| दालों की संख्या | 100 |
| आउटपुट स्वरूप | ओपन कलेक्टर आउटपुट (एनपीएन प्रकार) 6 AB90° कला अंतर संकेत +Z मूल संकेत |

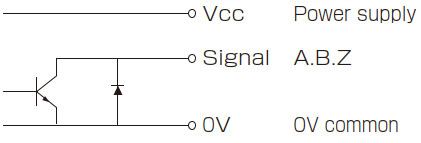

| आउटपुट सर्किट |
|
| वर्तमान खपत | 30mA या उससे कम |
| आउटपुट वोल्टेज | 0.5V या उससे कम (अधिकतम सिंक धारा पर) |
| अधिकतम सिंक धारा | 40mA MAX |
| सिग्नल बढ़ रहा है पतझड़ का समय |
1μs या उससे कम |
| अधिकतम प्रतिक्रिया आवृत्ति | 240kHz |
| आउटपुट सर्किट वोल्टेज का सामना कर सकता है | 50V MAX |
| केबल लंबाई | कनेक्टर के साथ 0.5 मीटर (हिरोसे इलेक्ट्रिक कंपनी लिमिटेड DF3-6S-2C) |
| कंपन | 4.9m/s 2 {0.5G} या उससे कम (20~50Hz) |
संरचना और आयाम (रोटरी एनकोडर माउंटिंग भाग)
[बड़ा करने के लिए क्लिक करें]
वायरिंग टेबल
| पिन नं. | रंग | कनेक्शन |
|---|---|---|
| 1 | लाल | बिजली की आपूर्ति |
| 2 | काला | 0V सामान्य |
| 3 | नीला | सिग्नल ए |
| 4 | सफ़ेद | सिग्नल बी |
| 5 | पीला | सिग्नल Z |
| 6 | काला | कवच |
वैकल्पिक सहायक उपकरण अलग से बेचे जाते हैं
रखरखाव बार
- यदि आपको रखरखाव या निरीक्षण के दौरान अपने शरीर या शरीर के किसी भाग को टेबलटॉप फ्रेम के नीचे रखने के लिए मजबूर किया जाता है,
सुरक्षा उपाय के रूप में, रखरखाव बार का उपयोग अवश्य करें।
- ZSL0050 श्रृंखला रखरखाव बार के साथ आती है, लेकिन ZSL1000 श्रृंखला नहीं आती है।
यदि आप ZSL1000 श्रृंखला खरीदते हैं, तो कृपया वैकल्पिक ZSL1000 रखरखाव बार भी खरीदें।
・मानक रखरखाव बार का उपयोग 1000 मिमी के स्ट्रोक के साथ किया जाता है। यदि आप इसे किसी भिन्न स्ट्रोक के साथ उपयोग करना चाहते हैं, तो कृपया हमसे संपर्क करें।
| मॉडल संख्या | लागू मॉडल | मानक मूल्य | डिलीवरी |
|---|---|---|---|
| ZSL1000MB10 | ZSL1000～ | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें |
विशेष विनिर्देशन वाले उत्पाद

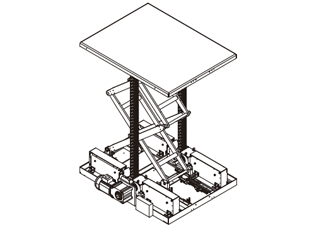

400 किग्रा 2-चरणीय पैंटोग्राफ प्रकार
बाहरी मोटर विनिर्देश:
दो कांटों वाली ज़िप चेन

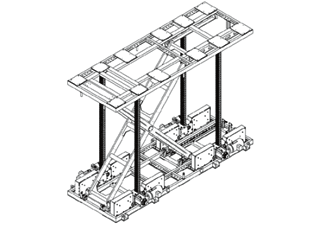

2,000 किग्रा एकल-चरण पैंटोग्राफ प्रकार
बाहरी मोटर विनिर्देश:
ज़िप चेन 4-प्रोंग

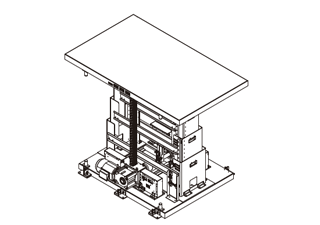

300 किग्रा 3-चरण दूरबीन प्रकार
बाहरी मोटर विनिर्देश:
दो कांटों वाली ज़िप चेन

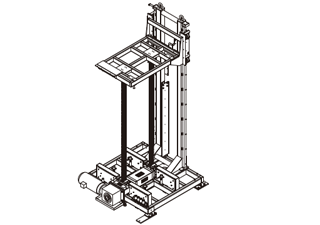

650 किग्रा पोस्ट प्रकार
बाहरी मोटर विनिर्देश:
दो कांटों वाली ज़िप चेन
