शॉक मॉनिटर TSM4000M2 सीरीज़
- मशीन टूल्स के लिए इंटीग्रल पावर प्रकार
- यह प्रकार मशीनिंग प्रक्रिया के एक चक्र के लिए शक्ति को एकीकृत करके अधिभार और उपकरण पहनने का निर्धारण करता है।
विशेषताएँ
- ・निरंतर दाब प्रसंस्करण मशीनों के मामले में, उपकरण के घिस जाने पर भी, भार कारक नहीं बढ़ता, और प्रसंस्करण समय बढ़ सकता है। इसकी निगरानी शक्ति (क्षेत्र) की मात्रा द्वारा की जाती है।
- - मशीनिंग पूरी होने के बाद, एकीकृत बिजली खपत की ऊपरी सीमा (OUT2) का उपयोग पहनने का पता लगाने के लिए किया जाता है, और निचली सीमा (OUT1) का उपयोग ड्रिल टूटने का पता लगाने के लिए किया जाता है।
- ・OUT3 तात्कालिक मानों का उपयोग करके जैमिंग जैसे अधिभार के लिए निरपेक्ष मानों की निगरानी करता है।
- ・OUT1, OUT2, और OUT3 को अधिकतम 8 प्रकारों तक एक सेट के रूप में बाह्य रूप से स्विच किया जा सकता है, जिससे उपकरणों और वर्कपीस में परिवर्तन की अनुमति मिलती है।
- ・संचय समय को आसानी से बदला जा सकता है।

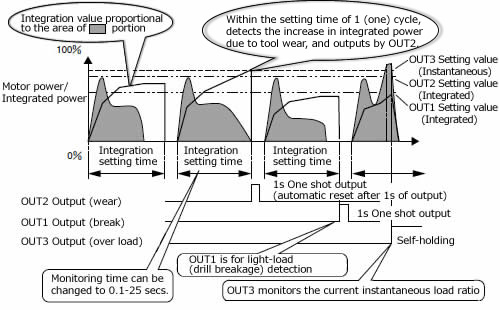

TSM4000M2 का मूल संचालन
कैटलॉग और निर्देश पुस्तिका

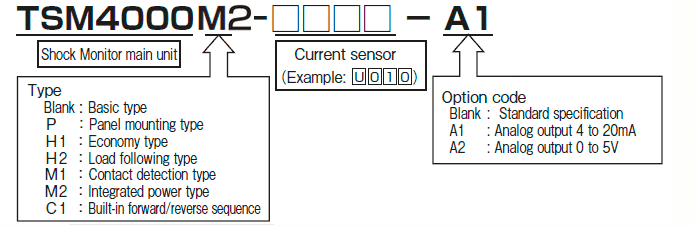

उत्पाद मॉडल संख्या सूची
*विस्तृत जानकारी प्रदर्शित करने के लिए मॉडल नंबर पर क्लिक करें।
| मानक निकाय और वर्तमान सेंसर |
पैनल माउंटिंग प्रकार मुख्य निकाय और वर्तमान सेंसर |
केवल मुख्य इकाई | पैनल माउंटिंग ब्रैकेट | वर्तमान सेंसर | सेंसर के लिए केबल |
डबलर प्रतिरोधक | I/O केबल |
|---|---|---|---|---|---|---|---|
| TSM4000-U010 | TSM4000P-U010 | TSM4000M2 | TSM4-PL1 | TSM-U010 | TSM4-S01
TSM4-S03 TSM4-S05 TSM4-S10 TSM4-S20 TSM4-S30 |
TSM4-PR1 | TSM4-C01
TSM4-C03 |
| TSM4000-U050 | TSM4000P-U050 | TSM-U050 | |||||
| TSM4000-U100 | TSM4000P-U100 | TSM-U100 | |||||
| TSM4000-U150 | TSM4000P-U150 | TSM-U150 | |||||
| TSM4000-U200 | TSM4000P-U200 | TSM-U200 | |||||
| TSM4000-M300 | TSM4000P-M300 | TSM-M300 | |||||
| TSM4000-M400 | TSM4000P-M400 | TSM-M400 | |||||
| TSM4000-M600 | TSM4000P-M600 | TSM-M600 | |||||
| TSM4000-M800 | TSM4000P-M800 | TSM-M800 |
