शॉक रिले एसबी सीरीज़
- स्व-धारण प्रकार और स्वतः रीसेट प्रकार को एक में संयोजित कर दिया गया है, जिससे इसका उपयोग और भी आसान हो गया है।
- सीपीयू से सुसज्जित, यह स्थिर धारा संसूचन प्राप्त करता है।
- यह शॉक रिले एसएस/एसए श्रृंखला का उत्तराधिकारी मॉडल है।
- CE मार्किंग, cUL, CCC प्रमाणित उत्पाद
मानक मॉडल
| मॉडल संख्या | सीटी एकीकृत प्रकार | बाहरी सीटी माउंटिंग प्रकार | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| TSBSB05 | TSBSB10 | TSBSB30 | TSBSB60 | TSBSB100 | TSBSB200 | TSBSB300 | ||||
| करंट सेटिंग रेंज | 0.5～6A | 1～12A | 3～30A | 5～60A | 10～100A | 20～200A | 30～300A | |||
| मोटर | 200V | सीटी प्रवेश संख्या | 4 | 0.1kW | - | - | - | - | - | - |
| 3 | 0.2kW | - | - | - | - | - | - | |||
| 2 | 0.4kW | - | - | - | - | - | - | |||
| 1 | 0.75kW | 1.5kW, 2.2kW | 3.7kW, 5.5kW | 7.5kW, 11kW | 15kW, 18.5kW | 22kW, 30kW, 37kW | 45kW, 55kW, 75kW | |||
| 400V | 4 | 0.2kW | - | - | - | - | - | - | ||
| 3 | 0.4kW | - | - | - | - | - | - | |||
| 2 | 0.75kW | - | - | - | - | - | - | |||
| 1 | 1.5kW, 2.2kW | 3.7kW | 5.5kW, 7.5kW, 11kW | 15kW, 18.5kW, 22kW | 30kW, 37kW, 45kW | 55kW, 75kW, 90kW | 192kW, 254kW | |||
विशेषताएँ
- ・आउटपुट रिले के स्व-होल्डिंग और स्वतः रीसेट चयन किया जा सकता है
- ・एकीकृत सीटी के साथ कॉम्पैक्ट:
*TSBSB100/TSBSB200/TSBSB300 बाहरी CT माउंटिंग प्रकार हैं। - ・विभिन्न प्रकार के ऊर्जा स्रोतों के साथ संगत:
मानक उत्पाद AC/DC 24 से 240V के साथ संगत हैं। - ・स्थिर धारा का पता लगाना:
सीपीयू से सुसज्जित डिजिटल सर्किट का उपयोग धारा का पता लगाने को और भी अधिक स्थिर बनाता है। - - CE मार्किंग, cUL, CCC प्रमाणित, और RoHS निर्देश अनुरूप।
शॉक रिले TSBSB श्रृंखला अनुप्रयोग उदाहरण
पैकेजिंग मशीनों में जामिंग का पता लगाना
कटर को नुकसान से बचाता है

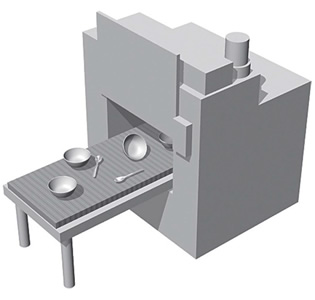

वॉशर अधिभार संरक्षण
इसे नियंत्रण पैनल के अंदर संग्रहीत किया जा सकता है और पानी का उपयोग करने वाली मशीनों के लिए उपयोग किया जा सकता है।

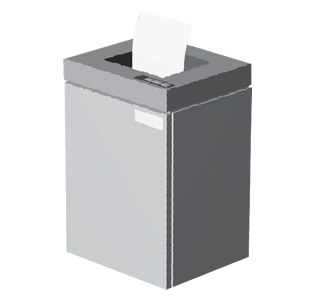

बहुत तकलीफ
जब भार भारी हो जाए तो रुकें
इसका उपयोग विभिन्न अन्य अनुप्रयोगों में भी किया जा सकता है।
- ・उठाने वाला उपकरण
- ・चिप कन्वेयर
- ·पेंच वाहक
- ・मिक्सर
- ・जल उपचार सुविधाएं
- ・खाद्य अपशिष्ट निपटान मशीन
- ·फीडर
- ・खाद्य मशीनरी, आदि.
